Пропорциональный клапан 0-10 В/4-20мА контроллер
100% качество двухсторонний 3/4 ''proprotion клапан AC/DC24V 0-10V или 4-20Ma модулирующий вкл/выкл клапан для регулирования потока или вкл/выкл управления

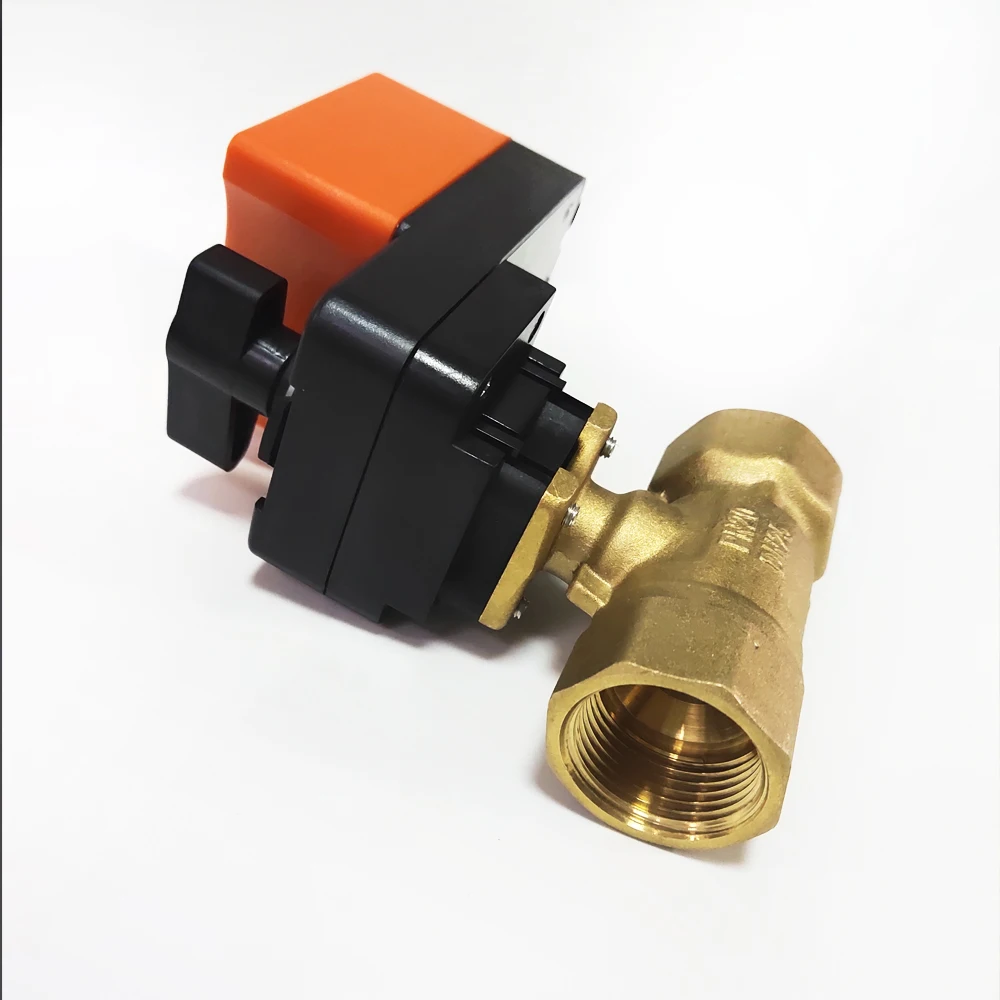

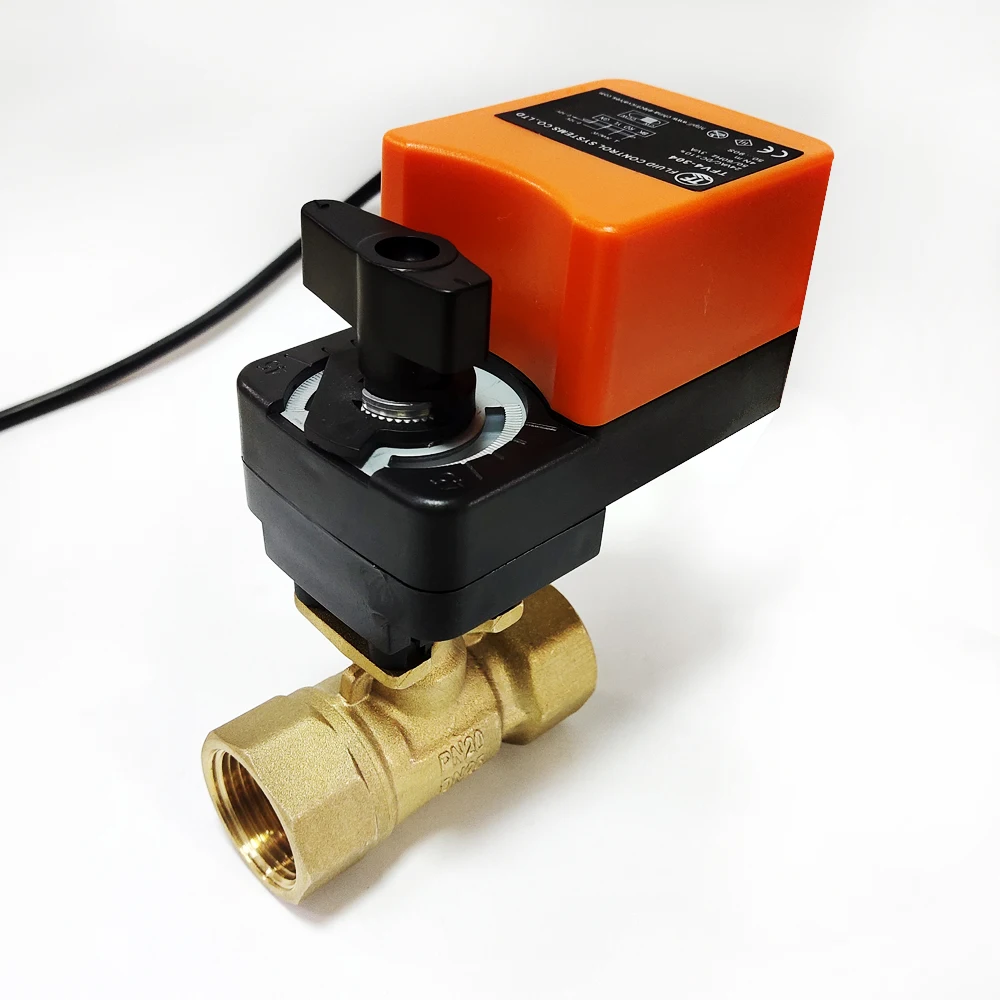

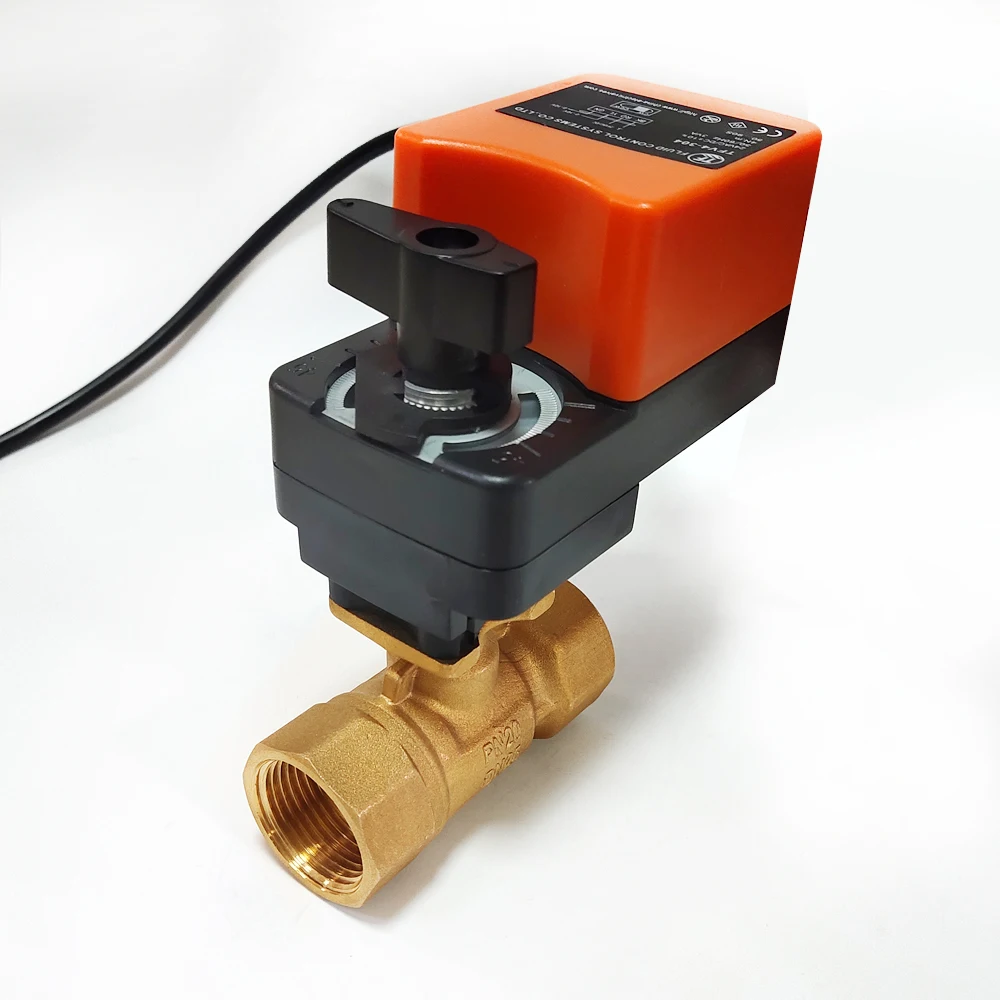

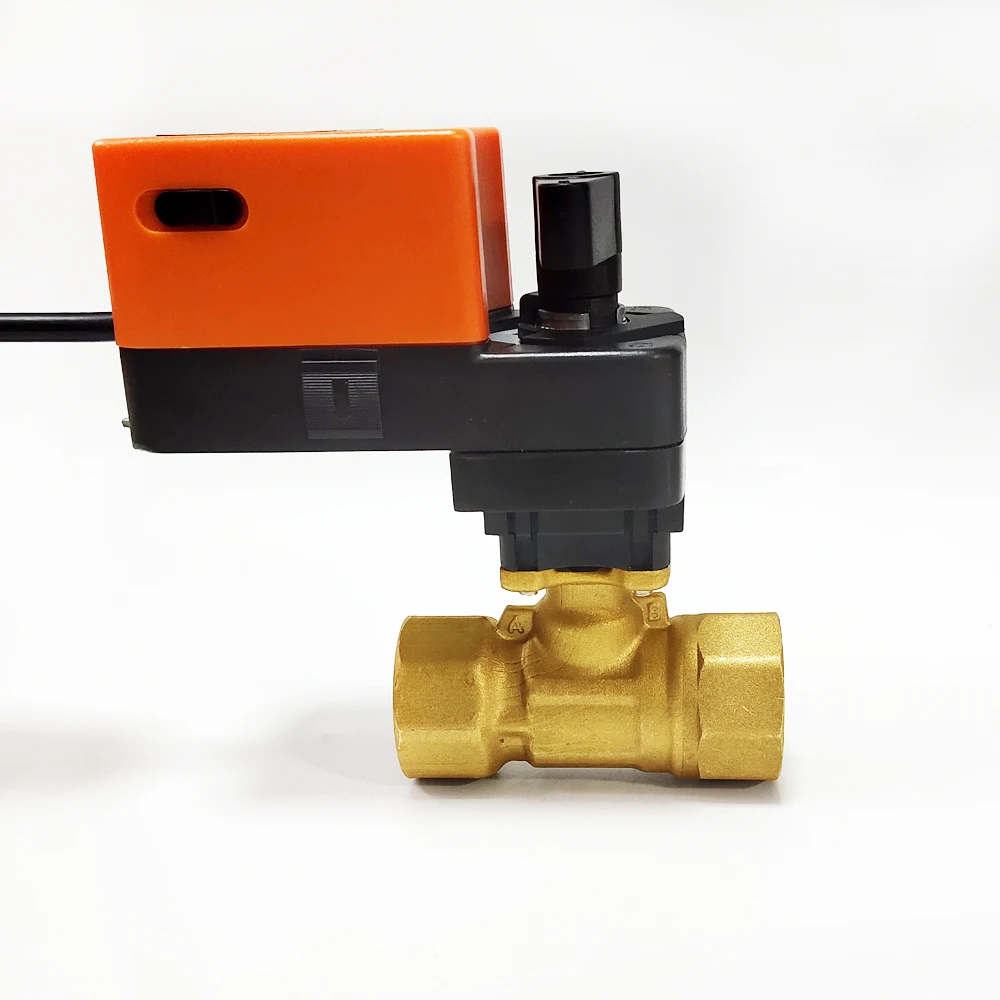

TF пропорциональный valveconsists роторного привода TFV4 серии и DN15-DN50 латунный шаровой клапан. Одинаковая характеристика потока гарантирует стабильность работы клапана. Контрольные шаровые клапаны широко используются в системах вентиляции и кондиционирования, системах отопления, оборудовании для очистки воды и управлении водными потоками в промышленной автоматизации, таких как: AHU, воздушно-разгрузочная установка плоти, блок контроля перепада давления и теплообменник для регулирования потока и управления вкл/выкл.
Применение:
Система HVAC
Система отопления
Система очистки воды
Промышленное оборудование
Режим работы:
Пропорциональный клапан TF управляется двигателем с помощью типа, TFV4-304, TFV4-306 и TFV-310 привода. Привод управляется модулированием вкл/выкл или пропорциональной системой управления и перемещает шар клапана в положение открытия, Диктуемое контрольным сигналом.
Технические данные:
Клапан Boday:
Средняя: холодная/горячая вода, 50% гликоль
Температура среды: 2 °C...90 °C
Номинальное давление: PN20
Соединитель трубы: внутренняя резьба
Температура окружающей среды. Диапазон:-5…+ 60 °C; 0…90% RH Размер: 3/4 '' - 2''
Синий, зеленый, красный-Тип клапана: 2-полосная и 3-сторонний выход
Характеристика потока: равный процент, ВКЛ/ВЫКЛ
Материал:
Корпус клапана: Кованая латунь, Hpb59-1
Уплотнение: шар: EPDM + PTFE
Шар: латунь
Стебель: EPDM
Разъем клапана: PC
Шпиндель клапана: алюминиевый сплав
Номер модели
DN (мм)
Дюйм
Kvs (м3/ч)
Pmax
(МПа)
Ps
(КПа)
2-ходовой
DN15
1/2 дюйма
6,3
0.6мпа
1400
DN20
3/4''
6,3
0.6мпа
1400
DN25
1”
10
0.6мпа
1400
DN32
11/4”
16
0.6мпа
1400
DN40
11/2”
25
0.6мпа
1400
DN50
2”
43
0.6мпа
1400
3-сторонний выход
DN15
1/2 дюйма
6,3
0.6мпа
1400
DN20
3/4''
6,3
0.6мпа
1400
DN25
1”
10
0.6мпа
1400
DN32
11/4”
16
0.6мпа
1400
DN40
11/2”
25
0.6мпа
1400
DN50
2”
43
0.6мпа
1400

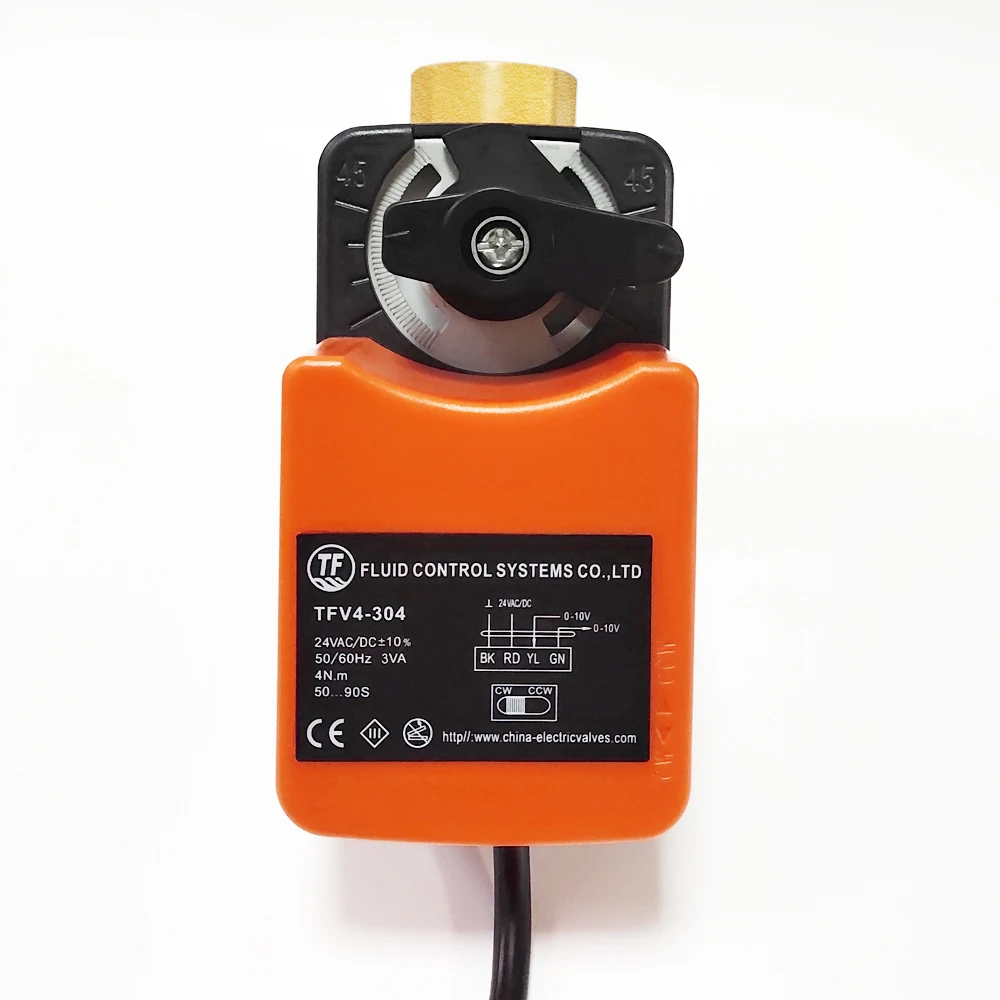

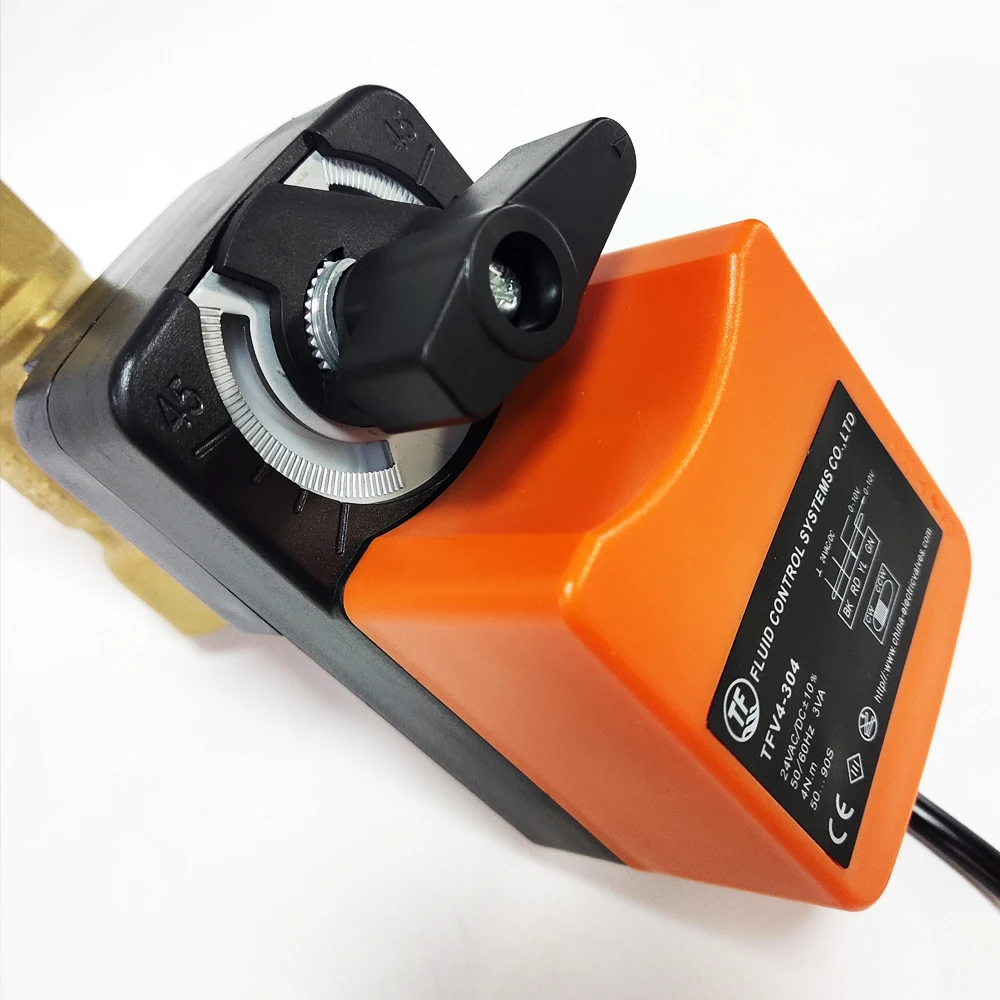

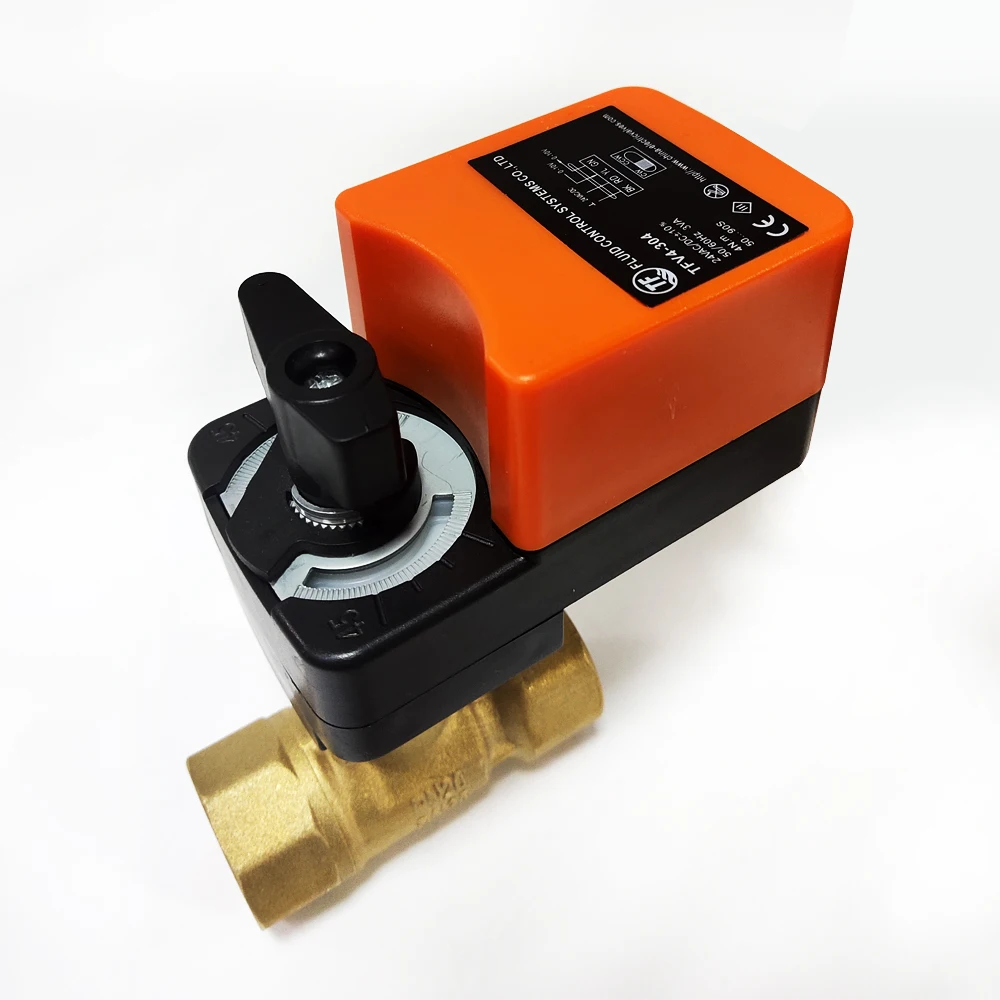

Привод:
TFV4-30424VAC/DC ± 15%, пропорциональный (0(2)-10VDC)
TFV4-30624VAC/DC ± 15%, пропорциональный (0(2)-10VDC/0(4)-20Ma)
TFV4-31024VAC/DC ± 15%, пропорциональный (0(2)-10VDC/0(4)-20Ma)
Выходной крутящий момент: 4Н. М, 6Н. М и 10н. М Угол вращения: 90 °
Ручная ручка автоматическая система защиты от перегрузки
Ручной выбор направления вращения шара: C.W. /C.C.W, заводская установка C.W.
Степень защиты: время работы IP54: 50S-120S
Функция (вкл/выкл и пропорциональный тип)
Привод управляется модулированием вкл/выкл, и пропорциональным контрольным сигналом, используя высокое передаточное отношение
Привод для фиксации и блокировки.
Номер модели
Рабочее напряжение
Тип привода
Выходной крутящий момент
Потребление
Подходящий корпус клапана

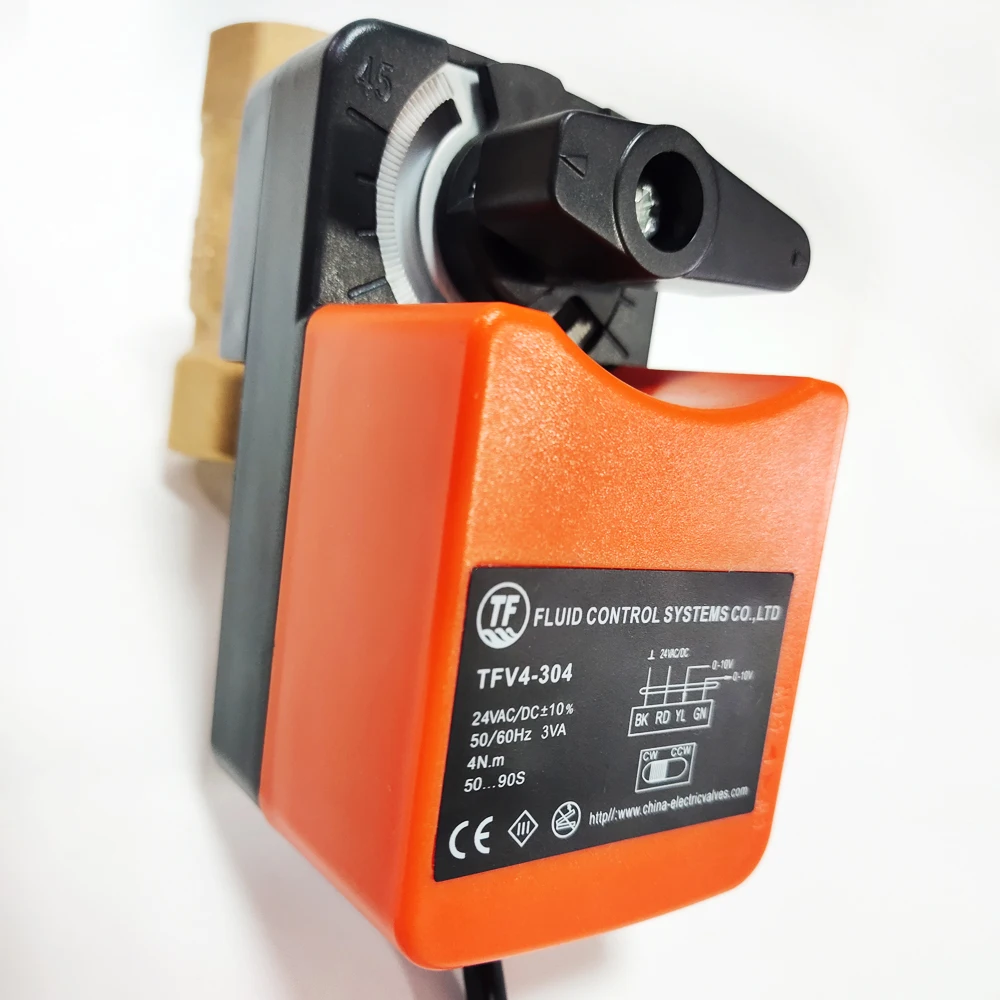

TFV4-304
24VAC/DC ± 15%
0(2)-10VDC
4Н. М
3VA
DN25,DN20,DN15
TFV4-306
(0(2)-10VDC/0(4)-20Ma)
6Н. М
6ва
DN50, DN40,DN32,
TFV4-310
(0(2)-10VDC/0(4)-20Ma)
10н. М
DN50
Установка:
1. Убедитесь, что корпус клапана полностью открыт.

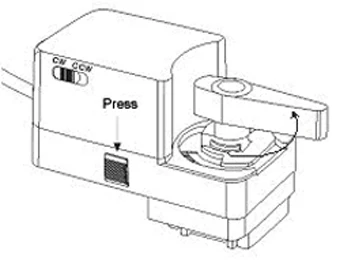

2. Убедитесь, что привод находится в полностью открытом положении, как показано на следующем рисунке:
3. Выравнивание штока клапана, нажмите вниз шпиндель из алюминиевого сплава.

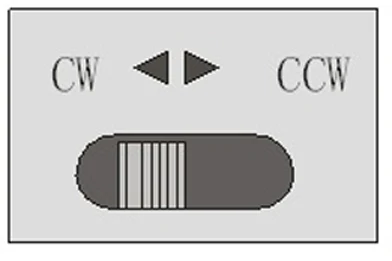

Изменение направления движения
Вращение может быть изменено, нажав на переключатель CCW/CW на корпусе. (Заводские настройки: "CW")
Размеры и привод проводки

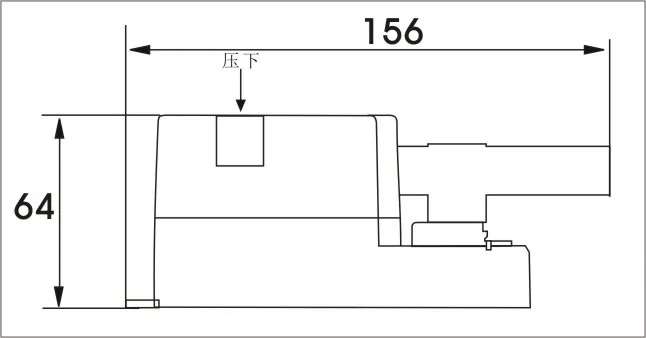

Привод 4 нм

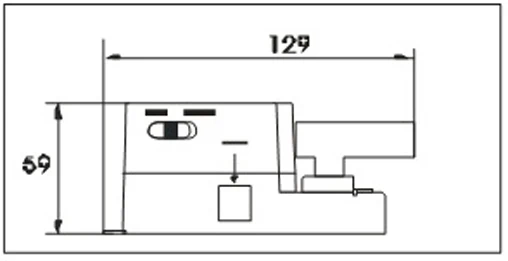

Привод 6 нм/10 нм

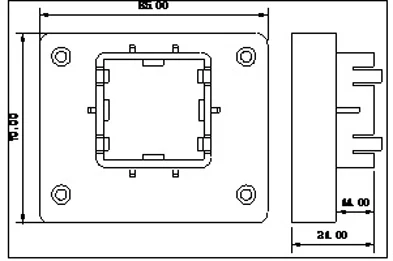

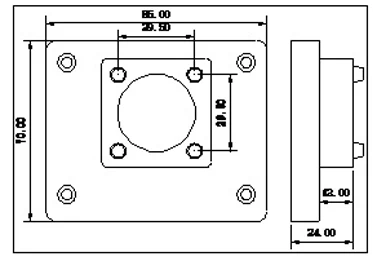

Размер соединителя
Схема проводки
