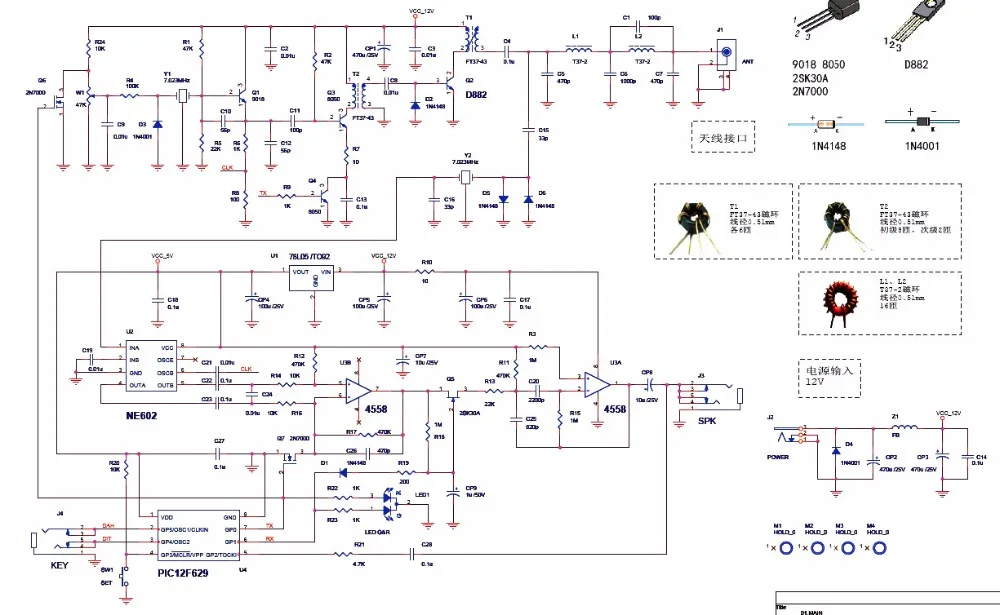

Особенности: «Super octopus» (Super RM), первоначально изготовленный лабораторией SWL в 02 году, ранее известный как «Rock Mite», был популярен в США, является представителем ретранслятора приемника! Основные показатели Источник питания: 12 В до 13,8 В (линейный Регулируемый источник питания) рекомендуется для Приемная антенна: 50 Ом, несимметричный тип статического тока: 25 мА Мощность передачи: 4 Вт (с использованием источника питания 12 В, запуск будет немного ниже в течение длительного времени) Частота: запуск частоты вибрации, 7023 кГц; Получить эту частоту: около 7023-7026 кГц Рабочий узор: CW Автоматические/ручные ключи Эта схема имеет функцию автоматической идентификации автоматических и ручных ключей, открыв power PIC12F629 SCM в соответствии с вставленный Ключ для автоматического обнаружения. Примечание: режим ручного ключа не поддерживает вход, автоматический вызов и конфигурацию. Гарнитура (наушники) Короткое нажатие кнопки SW немедленно отпустите, затем машина автоматически вызовет «CQ DE a плакать PSE K» снова. Код контроля скорости Нажимает кнопку, SW около 3 секунд после того, как наушники услышат звук «щелчок», впервые в это время SW ключ, и после прослушивания «di» подсказка, клавиша 3 секунды автоматически наберет циферблат в «ряд» скорость кода для ускорения, Замедлить или набрать до «точек». Услышите сообщение «di» после подсказки, можете продолжать касаться нужной скорости, подходящей кнопки «не», ожидая около 3 секунд, услышите концевую конфигурацию «di». Регулирование частоты Нажимает кнопку, SW около 3 секунд после слуха "нажмите кнопку" функция в первый раз, не отпускайте SW ключ в это время, чтобы услышать второй через 3 секунды, затем «щелчок», отпустите SW-ключ в это время. После ответа на запрос «di» 3 секунды для установки автоматического ключа циферблата для увеличения частоты «draw» или уменьшения частоты «points». Услышите сообщение «di» после подсказки, можете продолжать касаться нужной скорости, подходящей кнопки «не», ожидая около 3 секунд, услышите концевую конфигурацию «di». Callsign вход Кнопка SW нажимается и удерживается около 3 секунд после того, как услышите первый звук «Da Dada», а затем не отпустите клавишу SW, еще три секунды после прослушивания второго «Da Dada» в это время все еще отпустите кнопку SW, еще три секунды после прослушивания Третьего «Da Dada», Затем отпустите кнопку, чтобы войти в режим конфигурации callsign SW. Callsign, введенный таким образом: Подождите тон «Didi», в соответствии с Первым символом callsign Morse code сначала является точкой или рисованием, потянув за клавишу соответствующую точку или рисуйте. Услышав второй звуковой сигнал «Didi», а затем ударив Первый символ второй точки или нарисуйте, поверните проигравшие после первого плана точечного символа, по-прежнему будет услышать "звуковой сигнал" в этот чехол не входит пунктирной линии. В течение 3 секунд он снова услышит «Звуковой сигнал», затем вы можете войти в первую точку второй программы символов. Конфигурация записывает MCU Внутренний EEPROM, потому что это занимает время, чтобы избежать неправильной конфигурации. Если ошибка конфигурации, вы можете повторно войти в конфигурацию в соответствии с процессом.

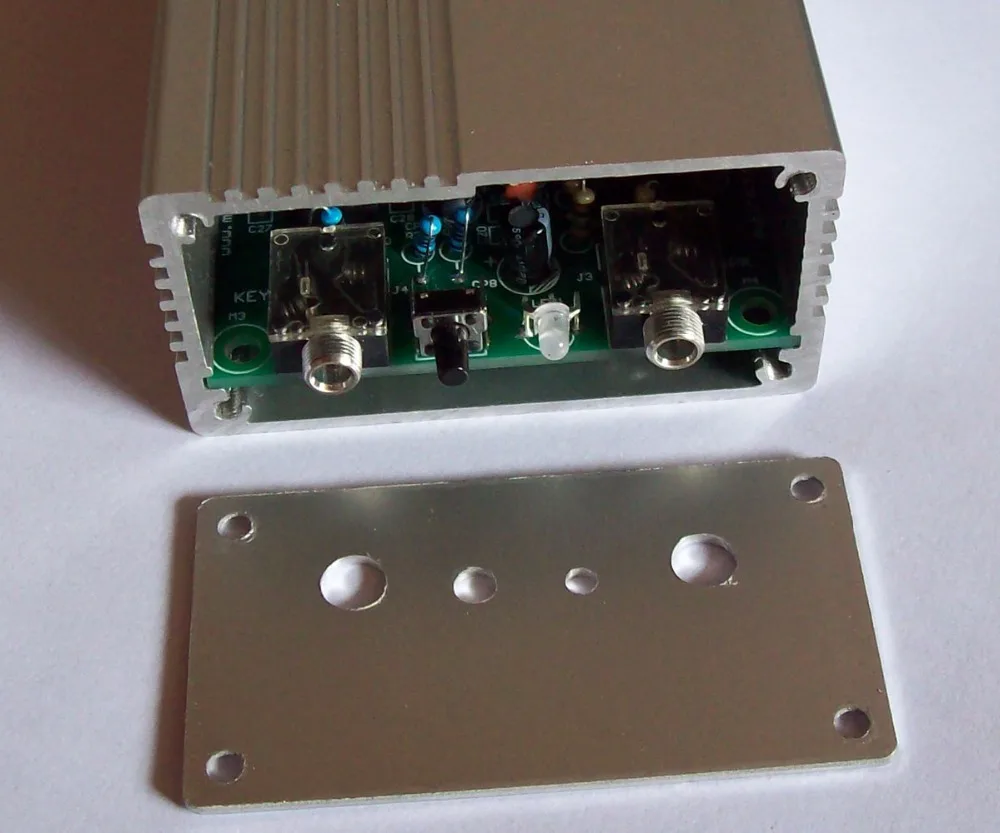

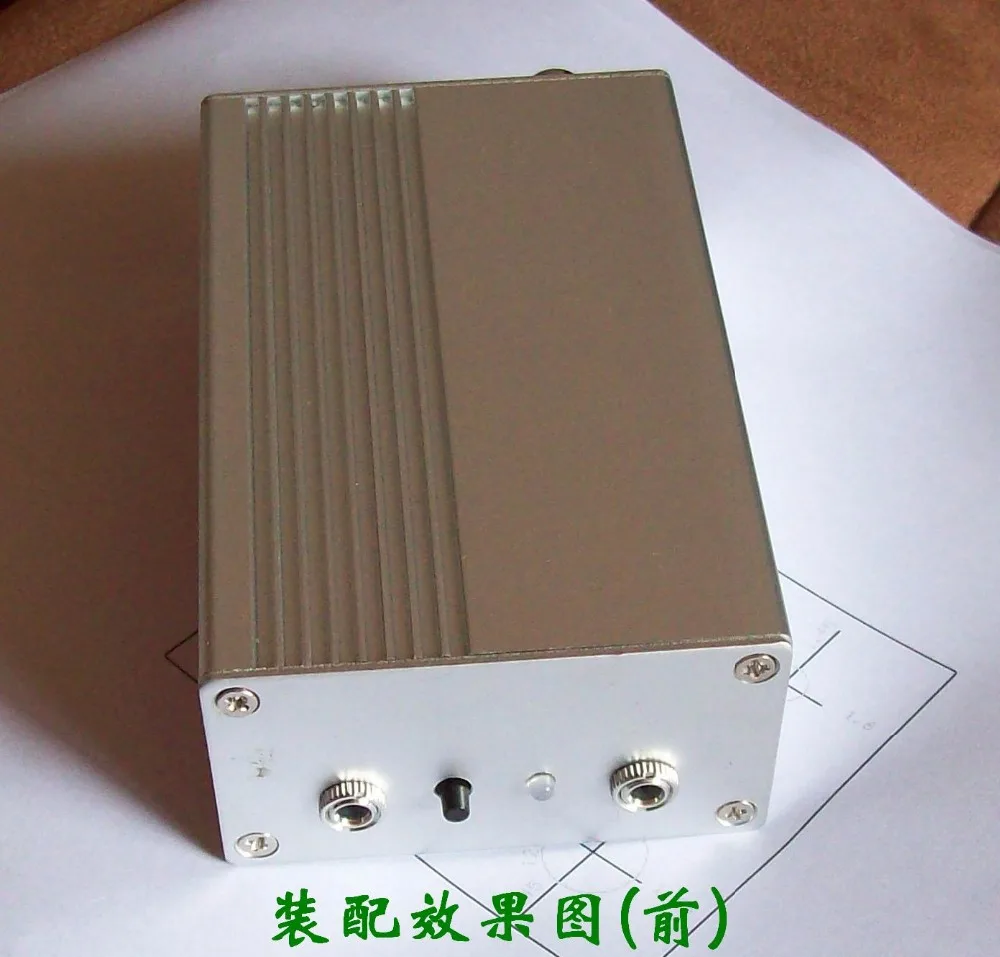

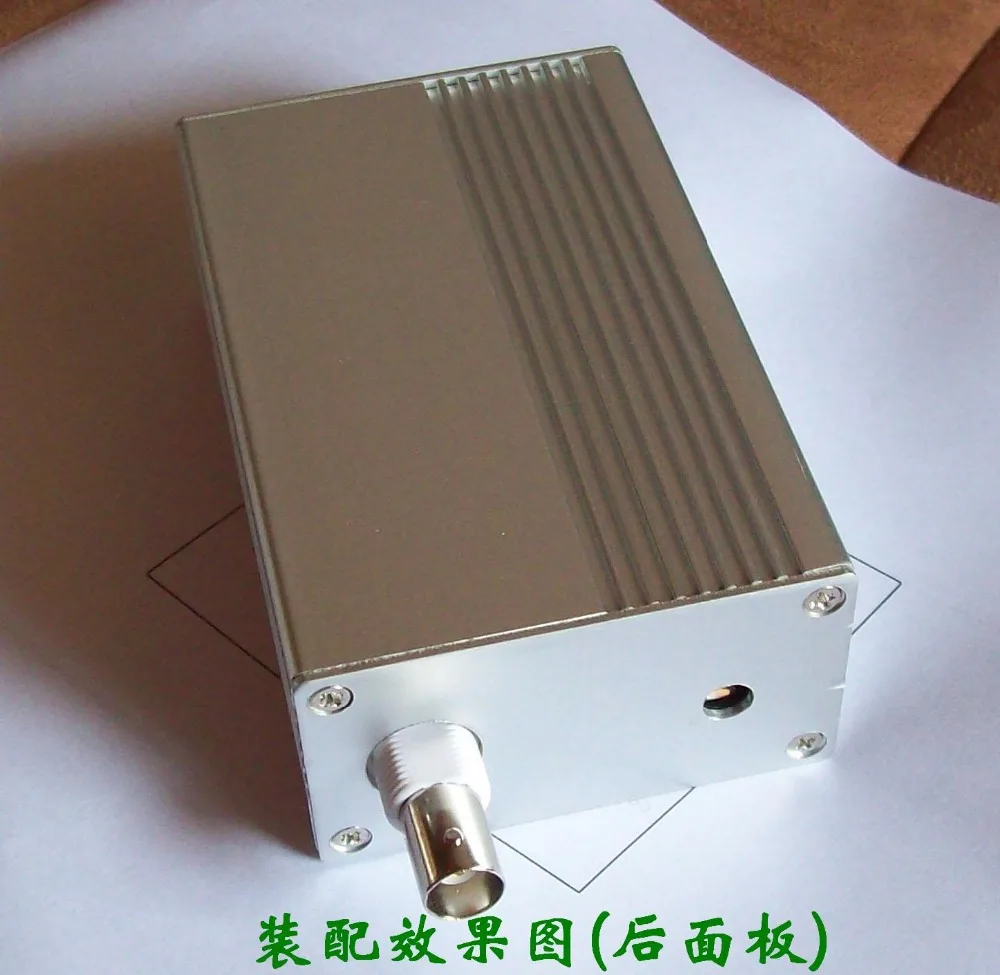

Посылка содержание 1 х Собранный PIC Super RM RockMite CW
