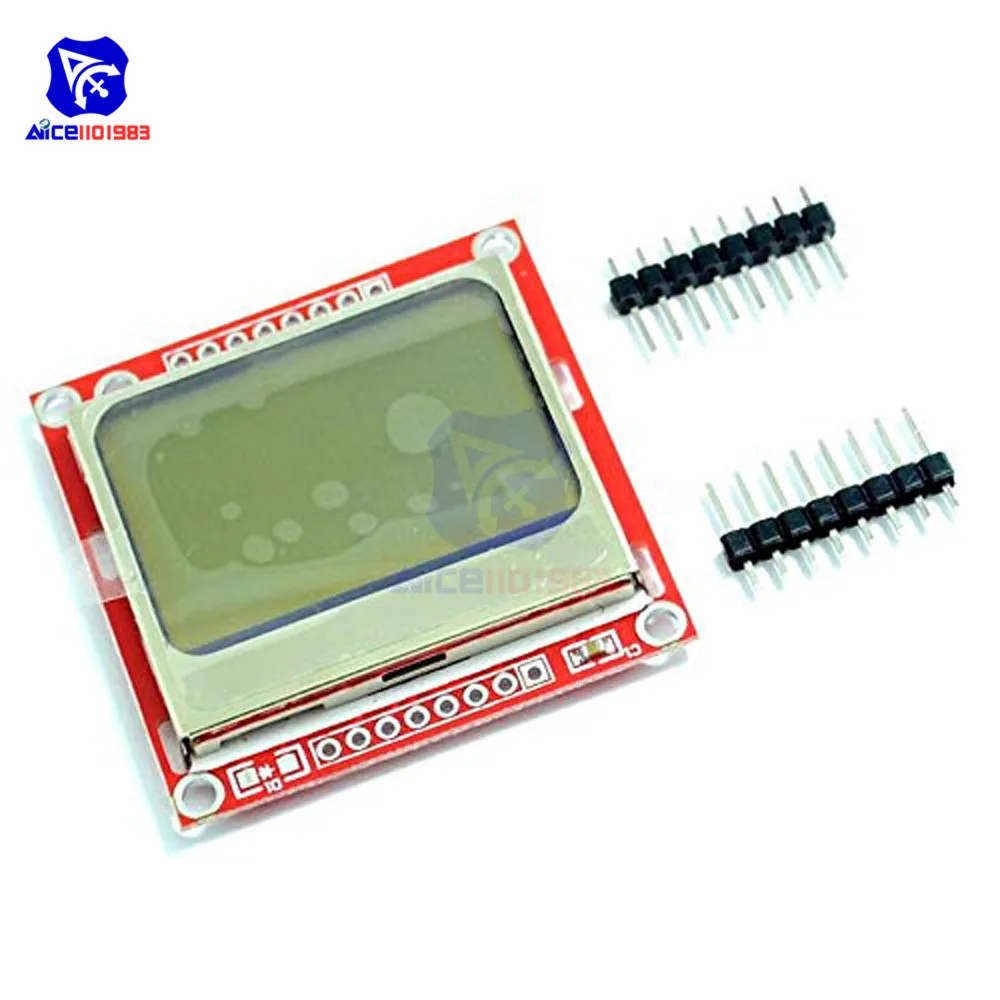

Модуль ЖК-дисплея diymore, белаясиняя подсветка, 84*48 84x48 для Arduino Nokia 5110, модуль ЖК
190,46₽
В наличии!
diymore Alice1101983 Store - Надежность 96.5%
Более 11455 подписчиков, дата открытия магазина 05.05.2016
- Положительные оценки: 98% (11927)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 11.09.2024
Особенность:
84X48 точечная Матрица LCD, может показать 4 строки символов
Используйте последовательный интерфейс для связи с главным процессором, количество сигнальных линий интерфейса значительно сократилось, всего 8 сигнальных линий, включая питание и GND. Поддержка различных типов MCU, таких как SPI,MCS51 серийный режим 0 AVR. Скорость передачи данных до 4 Мбит/с, полная скорость записи данных дисплея без времени ожидания.
Можно использовать токопроводящий клей для соединения модуля с печатной платой, без соединительного кабеля. Металлические крючки на модуле могут закрепить модуль на печатной плате, который очень легко установить и заменить.
ЖК-контроллер/чип драйвера привязан к ЖК-чипу, объем ЖК-дисплея небольшой
Низкий источник питания, рабочий ток в нормальной ситуации ниже 200 мкА и имеет режим отключения питания.
Спецификация:
Напряжение питания: 2,7 в-3,3 В, 5 В в порядке, но часть экрана становится черной при тестировании
Уровень интерфейса данных: 2,7-5 В
Напряжение питания подсветки: Наивысшее 3,3 В
Размер модуля: 43,6 мм x 43,1 мм (ширина X высота)
Установочный Диаметр: 2 мм
Подсветка: белый/синий (дополнительно)

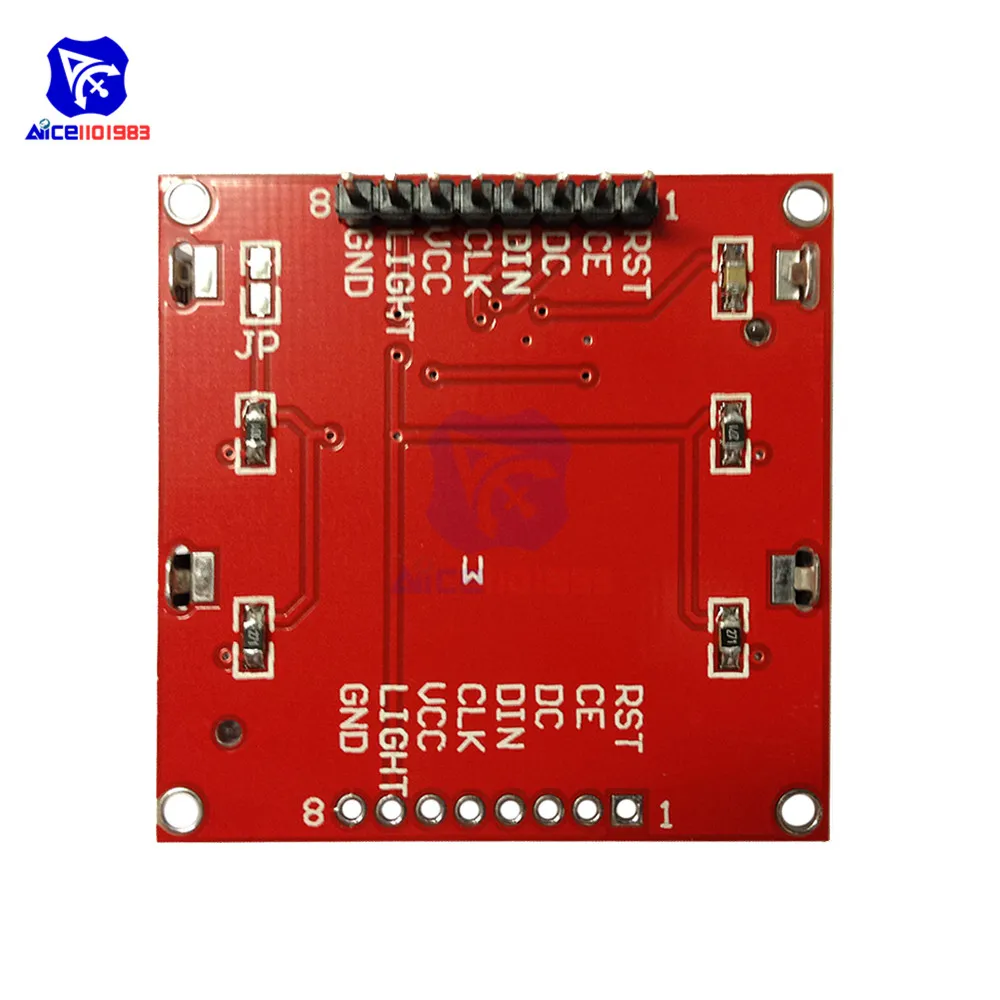

Характеристики контактов:
1 RST --------- сброс
2 CE ------------ выбор чипа
3 DC ----------- выбор данных/команд
4 DIN ----------- линия последовательных данных
5 CLK ------------ частота последовательных часов
6 3,3 В ------------ VCC
7 светильник --------- контрольный терминал подсветильник
8 GND ----------- отрицательная мощность
Примечание:
1 светильник связан с GND светильник ка, которую нужно зажечь.
2. Нужно, чтобы вы плотнее сжатили экран и печатную плату, которые могут ослабиться после доставки.
3 Используйте контроллер 3,3 В, иначе дисплей может быть довольно расплывчатым.
Посылка входит:
Модуль ЖК-дисплея 1*5110
