Универсальный солнечной заряд и разрядка контроллер SC2430B 12V / 24V 10A блок управления установкой на солнечной батарее pwm для уличных фонарей, работающих на солнечных батареях, светильник
Особенности:
1) Использование одного чипа и специального программного обеспечения для достижения интеллектуального управления;
2) с перезарядкой, разрядкой, электронной фразу, защитой от перегрузки, уникальной защитой от обратного хода;
3) использование серии PWM для зарядки основной цепи, эффективность зарядки, чем не ШИМ 3% -6%;
4) точный контроль разряда с коррекцией скорости разряда батареи. Конечное напряжение разряда контролируется кривой скорости разряда контрольной точки в соответствии с характерными характеристиками батареи;
5) используя двойной светодиодный цифровой дисплей, управление одной кнопкой для завершения всех настроек;
6) выход с управлением на светильник и функцией задержки
7) Пользователи типа батареи могут выбрать свой собственный
8) параметры заряда и разряда можно регулировать
9) светильник управления Начальное напряжение может быть отрегулировано
10) внешний датчик температуры
Описание параметров:
Тип
SC2430B-10
SC2430B-15
SC2430B-20
SC2430B-30
Номинальный ток заряда
10A
15A
20A
30A
Номинальный ток холостого хода
10A
15A
20A
30A
Рабочее напряжение
12 В/24 В Авто сенсация/Авто переключатель
Защита от перегрузки и короткого замыкания
Защита от перегрузки: в тех случаях, когда ток контроллер 1,25 раза от номинального тока, контроллер работает для квадрокоптера с дистанционным управлением 60 секунд; 1,5 раза от номинального тока, работает в течение 5 секунд. Защита от короткого замыкания: когда ток контроллера больше или равен 3 таймесу или номинальному току, защита начинается.
Без потери нагрузки ток
≤ 5mA
Схема зарядки перепада напряжения
≤ 0,26 V
Разрядки перепада давления
≤ 0,15 V
По сравнению с volltage защиты
17 в; * 2,24 в
Рабочая температура
Промышленная Стадия: от-35C до + 55C
Boost напряжение заряда
14,6 V; * 2/24 вольт постоянного тока (время Время автономной работы: 10 минут) (только в тех случаях, когда защита от разрядки происходит)
Прямая зарядка напряжения
14,4 V; * 2/24 вольт постоянного тока (время Время автономной работы: 10 минут) с возможностью регулировки
Плавающая Зарядка напряжения
13,6 V; * 2/24 вольт постоянного тока (время Время автономной работы: до тех пор, пока он не достигнет заряда возврата напряжения действий)
Зарядка восстановить напряжения
13,2 V; * 2/24V
Температура компенсация
-5 мВ/С/2 в (повышающее напряжение, Прямая зарядка, поплавковый заряд и компенсация возвращаемого напряжения)
Пониженного напряжения
12,0 V; * 2/24V
Защита от разрядки напряжения
11,1 V скорость саморазряда компенсации исправлены первоначального от перегрузки напряжения (напряжение холостого хода); (2 шт.)/24V
Защита от разрядки восстановить напряжения
12,6 V; * 2/24V
Управление метод
PWM импульсный режим модуляции заряда
Измерение
Размер: 142 мм * 90 мм * 30 мм; Размеры установки: 137 мм * 70 мм

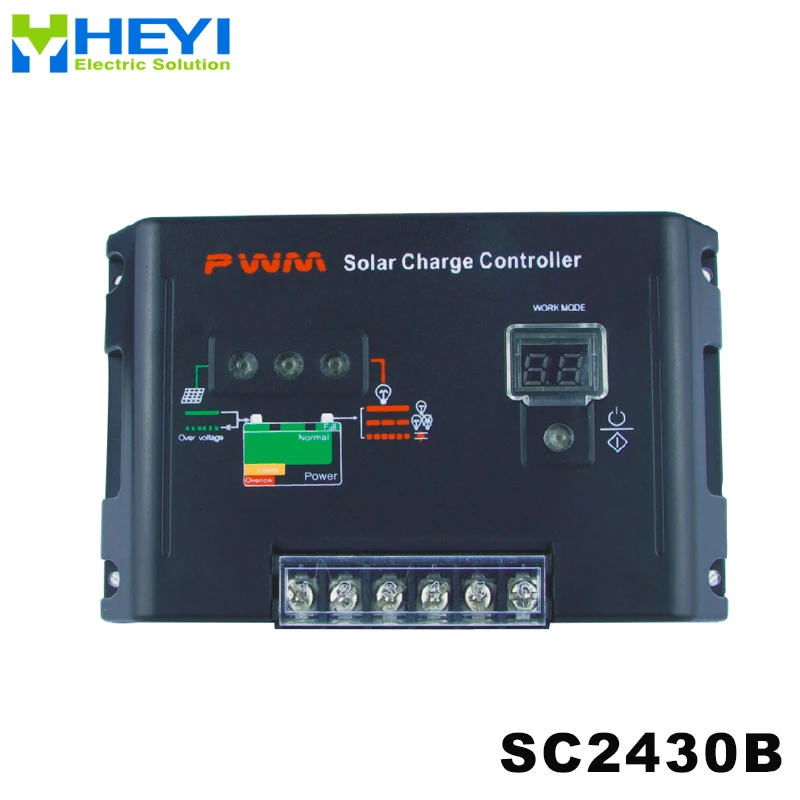

Изображение продукта:
