Описание товара
Особенности товара
Частота: 433 МГц
Канал: 4
Номер модели: RX480-E
Посылка: нет
Использование: Универсальное
Функция: Супергетеродин, декодирующий ресивер
Поставка Напряжение: 3,0 V-5V

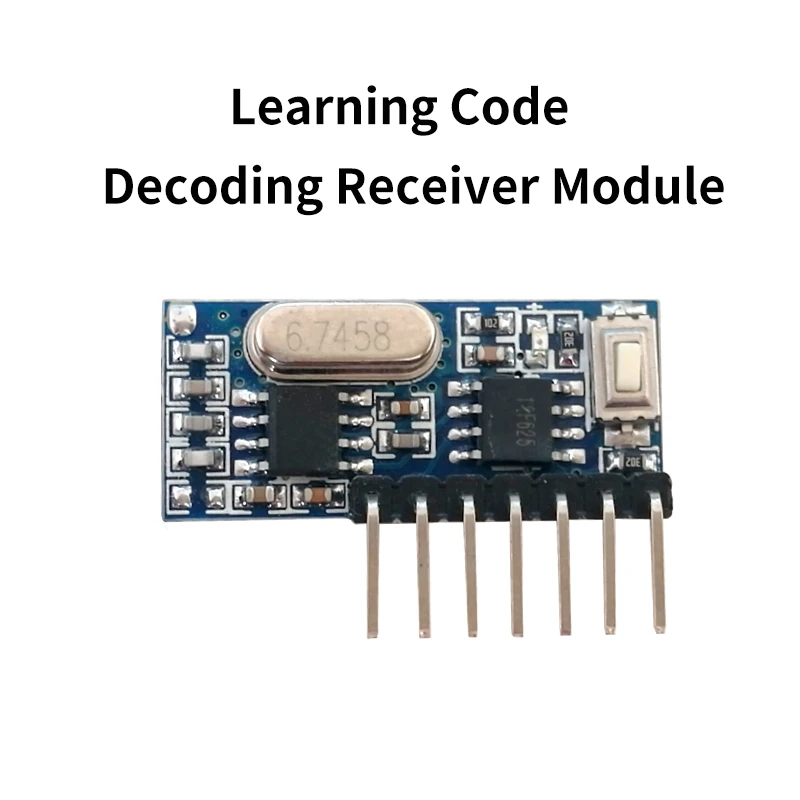

433 МГц RF Супергетеродинный приёмник непрерывно изменяющийся код декодирования приемный модуль 433 МГц Беспроводной 4 канальный выход модуля с кнопкой обучения diy kit для Arduino/ARM/MCU для Беспроводной Мощность розетка с переключателем
Посылка включает в себя:

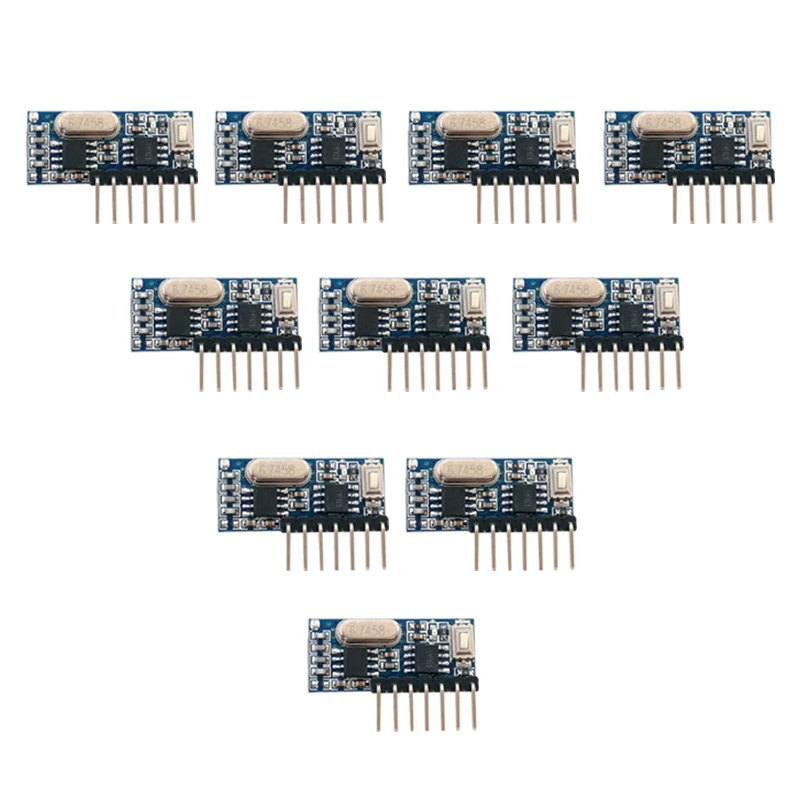

Модуль приемника (RX480-E) * 10 шт.
Эта посылка не включает антенну.
Примечание:
Совместимый тип кодирования передатчика: PT2260, PT2262, EV1527, PT2240 и так далее.
Окружающая среда
Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.
Описание товара
[Модуль приемникаE] PМодель roduct:RX480R-4CH
Рабочее напряжение: DC3.3 ~ 5 В
Ток покоя: ≤ 5 мА
Рабочая частота: 315 МГц/433 МГц (другие могут быть настроены)
Чувствительность приема:-108дб
Расстояние приема: 150 м (открытое пространство)
Диапазон частот: ± 0,2 МГц
Рабочая температура: -25 ~ 75

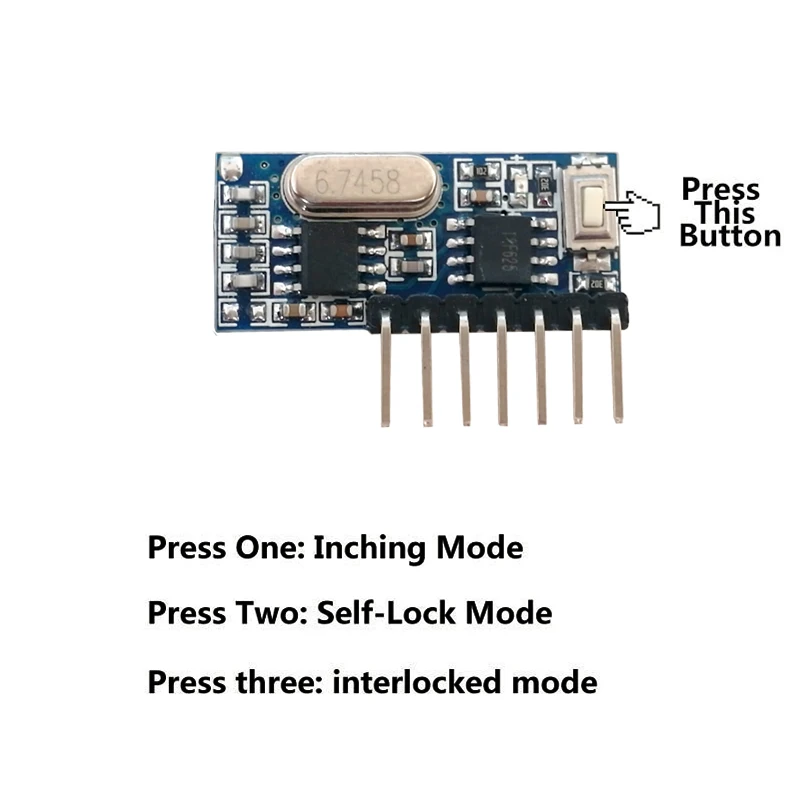

Режим работы: точечный ход, самоблокировка, блокировка
Выход: 4-канальный CMOS уровень сигнала, соответствующий пульту дистанционного управления ABCD 4 кнопками.

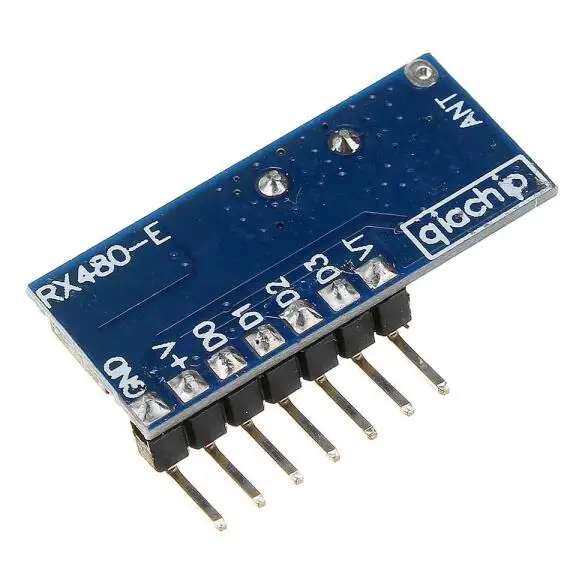

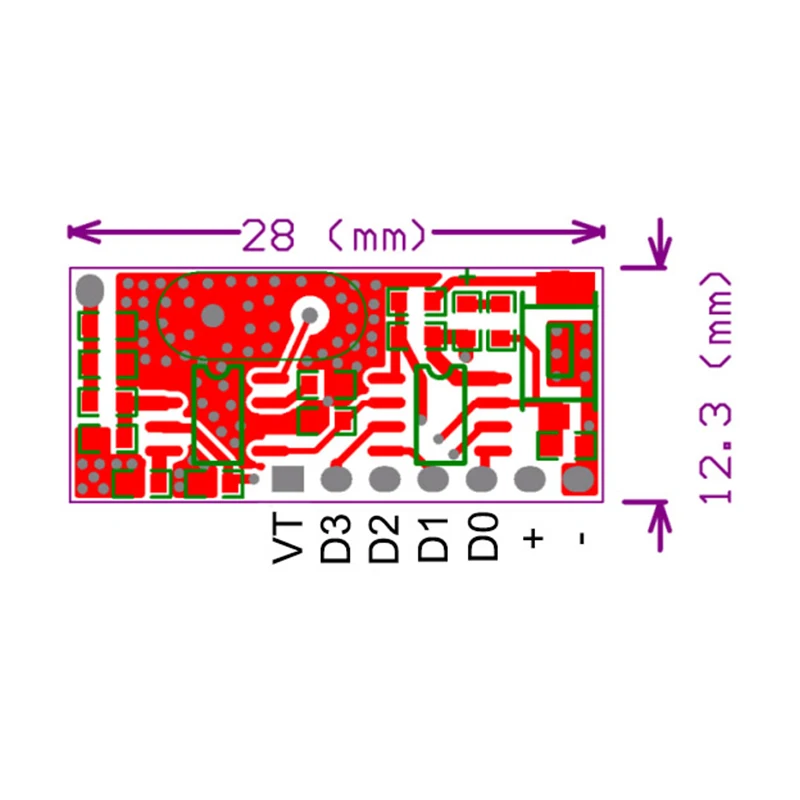

Инструкция по контактам
GND : groud или отрицательный полюс
+ V : DC3.3 ~ 5V вход
D0: вывод данных
D1: вывод данных
D2: выход данных
D3: вывод данных
VT: выход
Управление
1. Удаление существующих данных: Нажмите 8 раз кнопку обучения коду, светодиодный индикатор мигает 7 раз, очищается.
2. Код дистанционного обучения: Нажмите кнопку обучения один раз, светодиодный индикатор включается, войдите в режим обучения, затем нажмите любую кнопку дистанционного управления,
Сигнал три раза от светодиодный индикатор информирует об успешном обучении дистанционно.
3. Тест: после вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.
Пример применения
