Последнее обновление: 25.05.2022
Обзор:

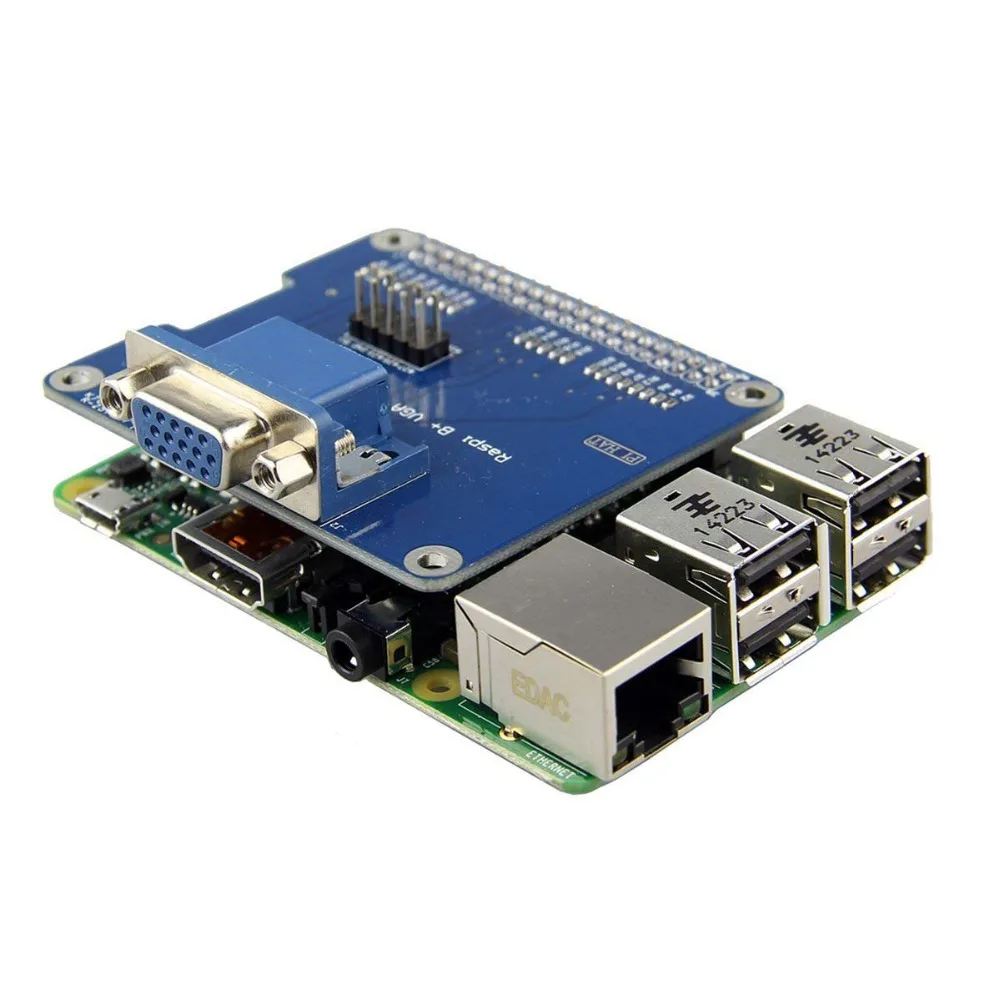

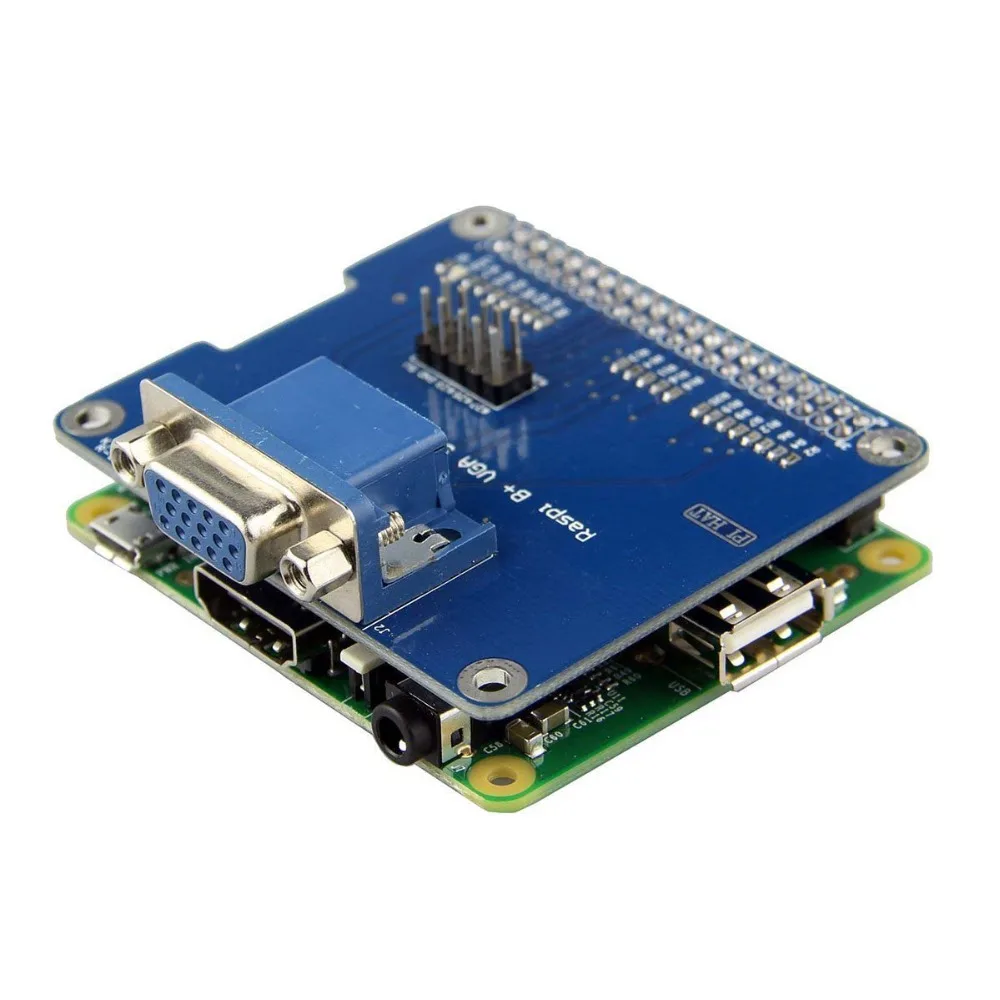

Головной убор адаптера VGA (6 бит на цветной канал)-это пробой/добавление на плате для Raspberry Pi (3 модели B,2, B +, A + и Zero). Это аккуратное и очень полезное решение для использования экрана VGA/монитора с Raspberry Pi (3 модели B,2, B + & A +) и намного дешевле, чем адаптер HDMI-VGA. VGA соединение управляется в аппаратных средствах над контактами GPIO (i.e. ЦП BCM2836 или BCM2835 имеет параллельный интерфейс отображения на контактах) и использует примерно ту же загрузку ЦП, что и соединение HDMI на плате.
Выход VGA поддерживает те же разрешения, что и HDMI one (i.e. От 640x480 до 1920x1080 60 кадров в секунду). При самом высоком разрешении качество пикселей почти так же хорошо, как и HDMI. Также возможно управлять этим интерфейсом VGA одновременно с hdmi-подключением, поэтому возможна двойная/двойная Настройка экрана.
Особенности:
От 640x480 до 1920x1080 60 кадров в секунду
6 бит на цветной канал (RGB)
Максимум 262144 цветов
Используются контакты GPIO 2-21
Осталось всего 6 контактов GPIO: 22-27
Упаковочный лист:

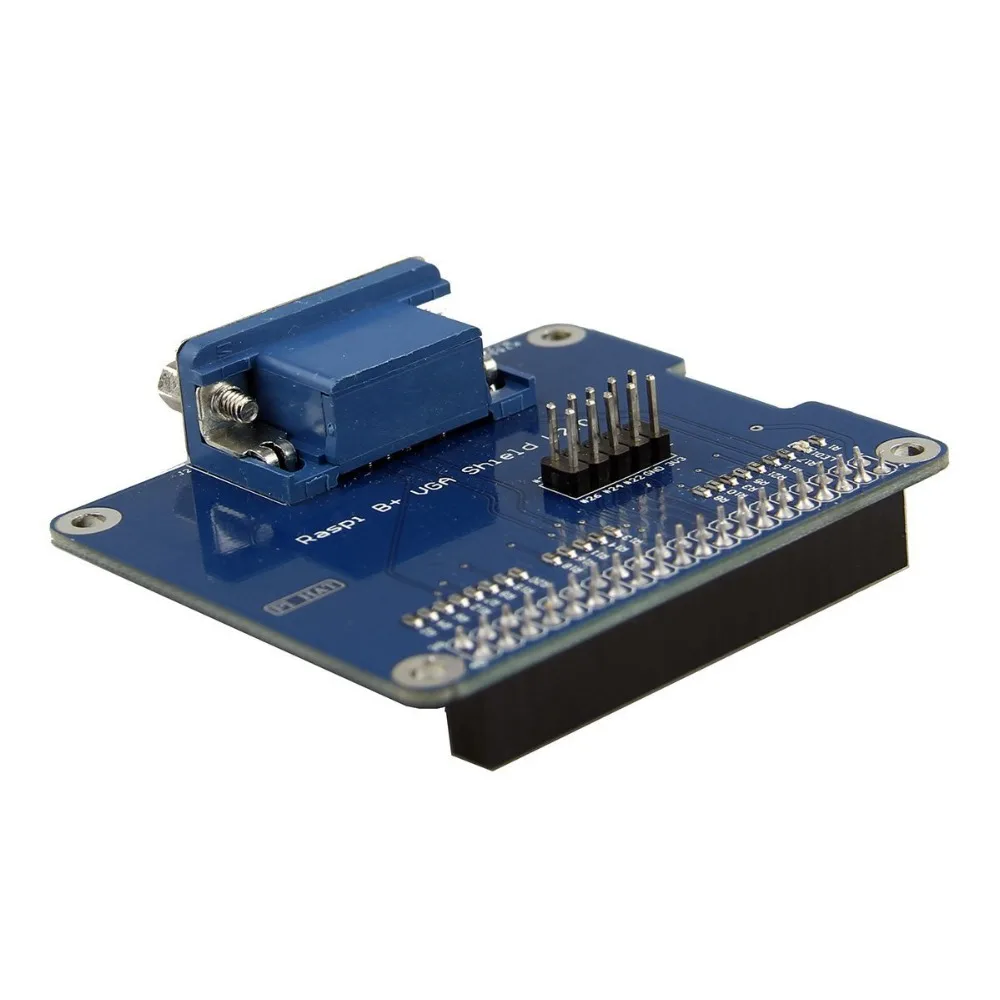

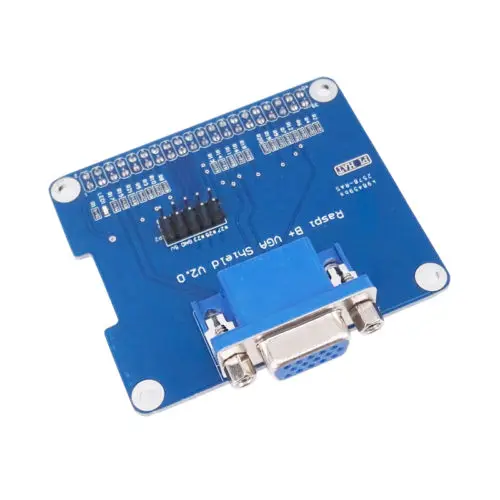

Плата расширения VGA-1 шт.
Для получения более подробной информации, пожалуйста, обратитесь к этому веб-сайту:
