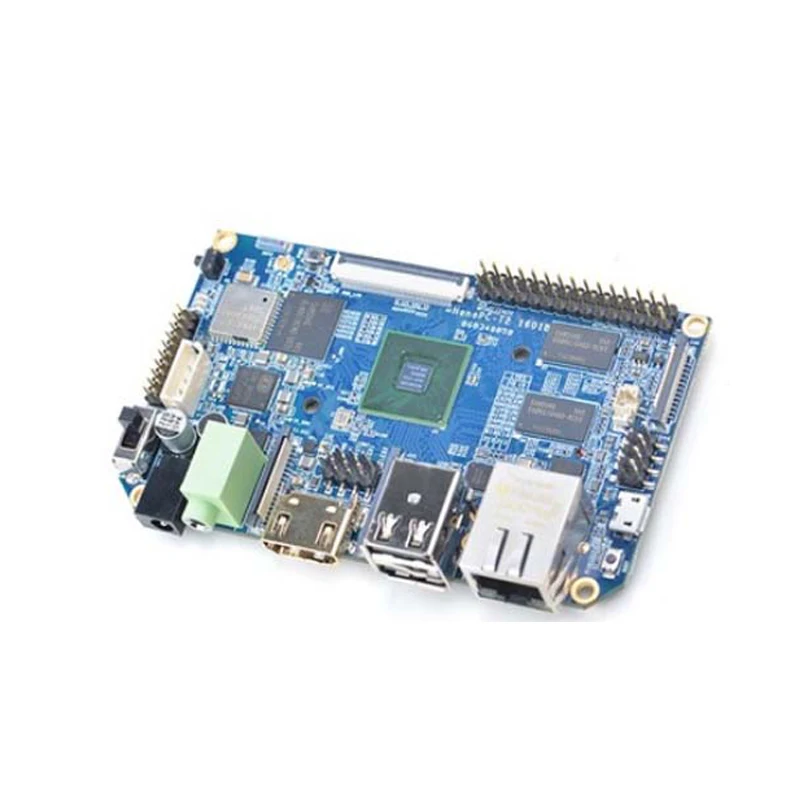

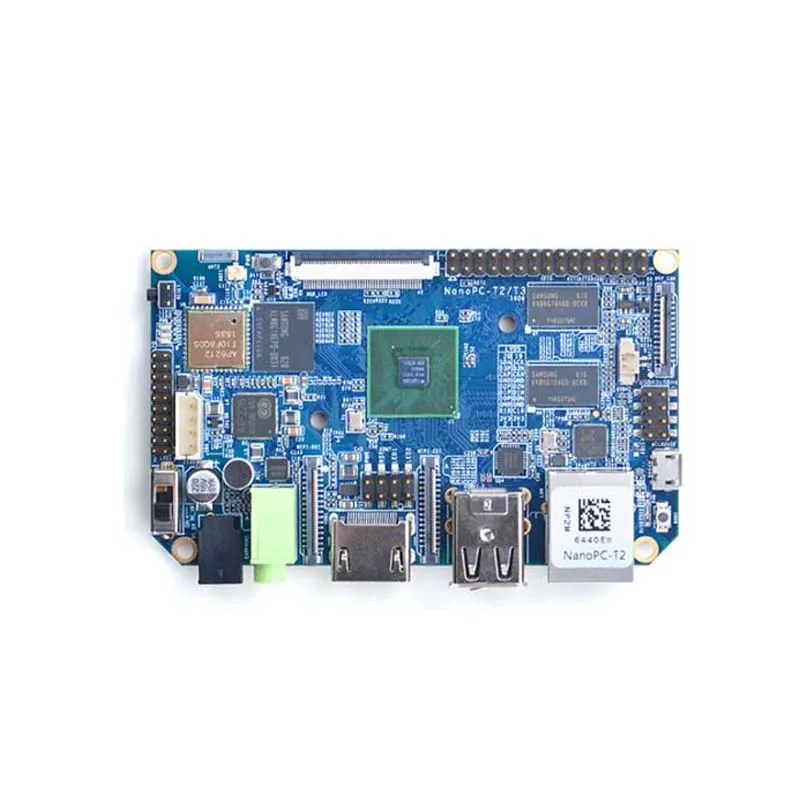

Плата для разработки NanoPC T2, обновленная версия T1, версия Cortex-A9, S5P4418

NanoPC T2 карта компьютера T1 обновленная версия Cortex-A9 S5P4418 макетная плата

Описание:

Введение

Одноплатный компьютер Cortex A9 с четырёхъядерным процессором NanoPC-T2 разработан и разработан FriendlyARM для профессиональных и корпоративных пользователей. Он использует четырехъядерный Samsung Cortex-A9 S5P4418 SoC с динамическим масштабированием частоты до 1,4 ГГц. По сравнению с существующими 4418 платами FriendlyARM, NanoPC-T2 имеет встроенный 8G eMMC, аудиоразъем и интерфейсы ввода/вывода видео. По сравнению со своим предшественником NanoPC-T1 NanoPC-T2 имеет встроенные Ethernet-порты Wi-Fi, Bluetooth и Gbps. Кроме того, NanoPC-T2 имеет управление питанием, которое NanoPC-T1 не поддерживает. Чтобы избежать проблем с перегревом, NanoPC-T2 имеет радиатор с монтажными стойками.

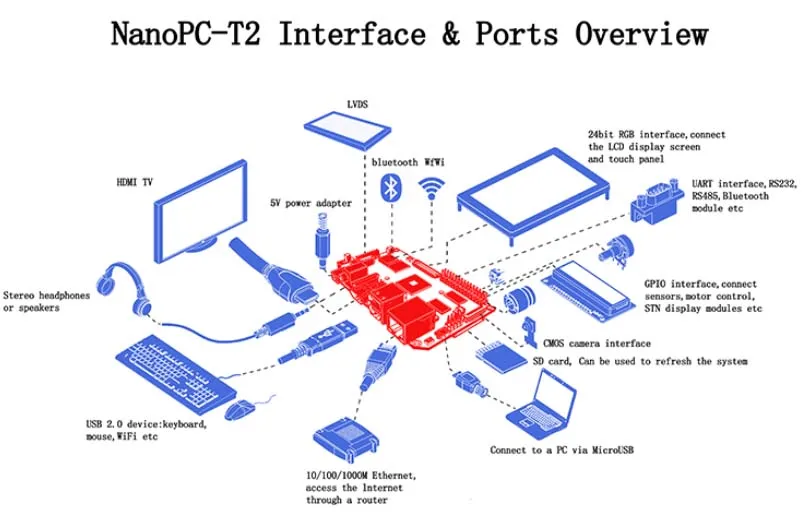

NanoPC-T2 сочетает в себе все порты и интерфейсы существующих плат FriendlyARM 4418. В настоящее время он имеет большинство интерфейсов и портов среди всех существующих плат ARM этого размера. Его богатый видеоинтерфейс и поддержка HDMI 1080P позволяют ему работать не только с популярными дисплейными устройствами, но и с различными ЖК-дисплеями FriendlyARM (как резистивным, так и емкостным касанием).

NanoPC-T2 является наиболее полным решением FriendlyARM на базе Samsung 4418 как для коммерческого, так и для промышленного применения.

SoC: Samsung S5P4418 Quad Core Cortex-A9 с динамическим масштабированием частоты до 1,4 ГГц

Блок управления питанием: AXP228 PMU, поддерживает выключение и Пробуждение программного обеспечения.

Системная память: 1 Гб 32 бит DDR3 RAM

EMMC: 8 Гб

Хранение: 1 слот для SD-карты

Ethernet: порт Ethernet Gbps (RTL8211E) с уникальным MAC

Wi-Fi: 802.11b/G/N

Bluetooth: Двойной режим 4,0

Антенна: фарфоровая антенна IPX интерфейс

Видеовход: DVP камера/MIPI-CSI (два интерфейса камеры)

Видеовыход: HDMI Type-A / LVDS / LCD / MIPI DSI (четыре интерфейса видеовыхода)

Аудио: аудиоразъем 3,5 мм/через HDMI

Микрофон: 1 встроенный микрофон

USB: 4 хоста USB 2,0, два стандартных порта типа A и два разъема с шагом 2,54 мм

MicroUSB: 1 клиент MicroUSB 2,0, тип A

ЖК-интерфейс: 45-контактное гнездо FPC с шагом 0,5 мм, полноцветный RGB 8-8-8

HDMI: 1.4A тип A, 1080P

Камера DVP: 24-контактное седло FPC с шагом 0,5 мм

GPIO: 30-контактный разъем с шагом 2,54 мм

Последовательный порт отладки: 4-контактный разъем с шагом 2,54 мм

Светодиодный: 1 светодисветодиодный питания, 2 светодиода GPIO

Ключ пользователя: 1 x K1 (питание), 1 x сброс

Другие ресурсы: 1 встроенный термистор

Аккумулятор RTC: штифты сиденья RTC

Мощность: 5 В постоянного тока/2 А

Радиатор: 1 x радиатор с монтажными отверстиями

Печатная плата: шестислойная, ENIG

Размер печатной платы: 100 мм x 60 мм

Рабочая температура: от-40 до 70 градусов Цельсия

ОС/программное обеспечение: u-boot, Android 4,4, Android5.1 и Debian8

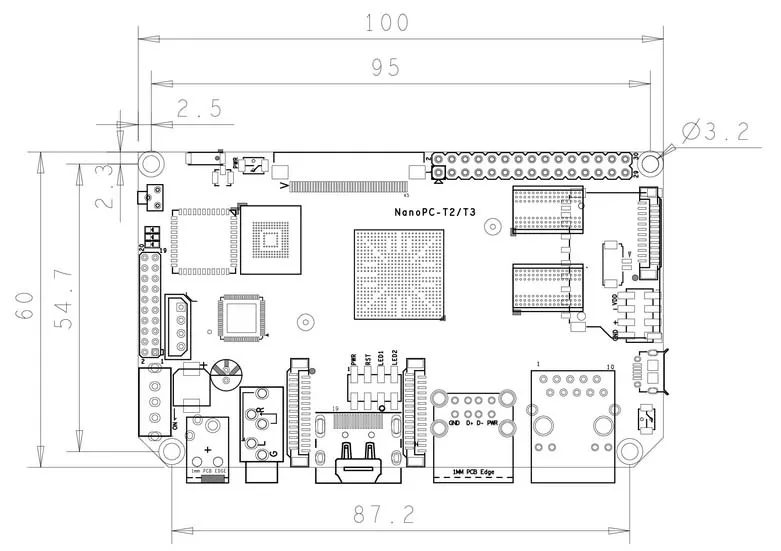

Размер платы

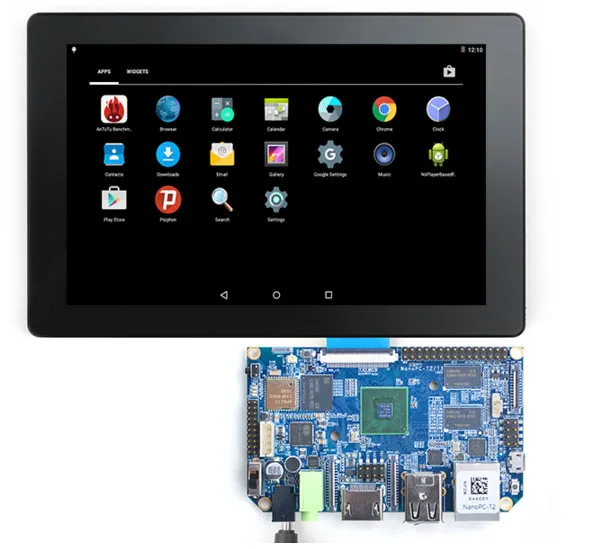

Система NanoPi T2 run Android:

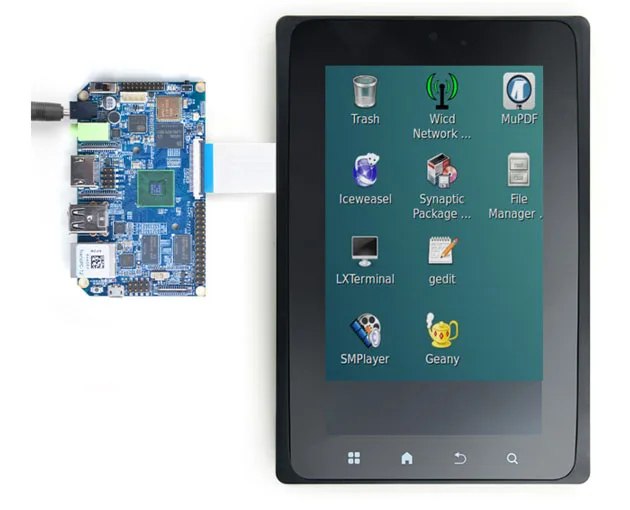

NanoPi T2 выполняет систему Debian:

Посылка

1 *NanoPC T2
