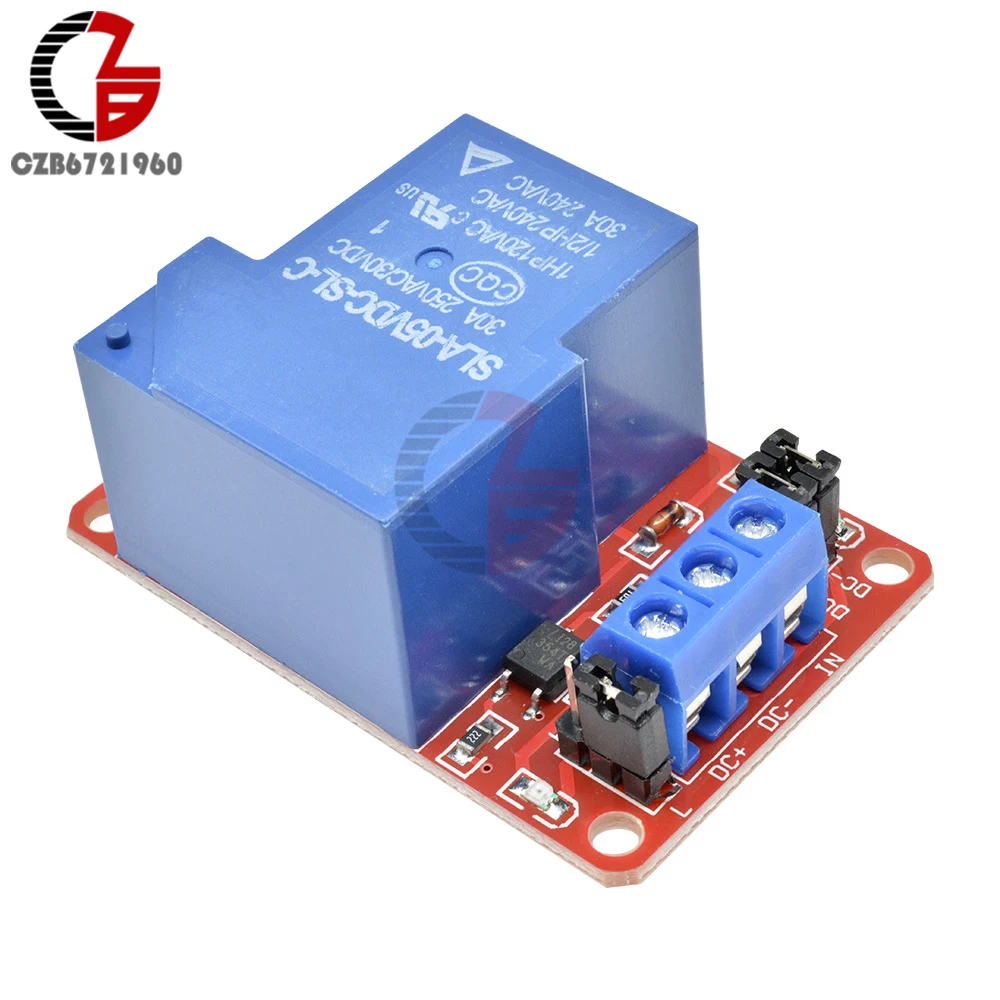

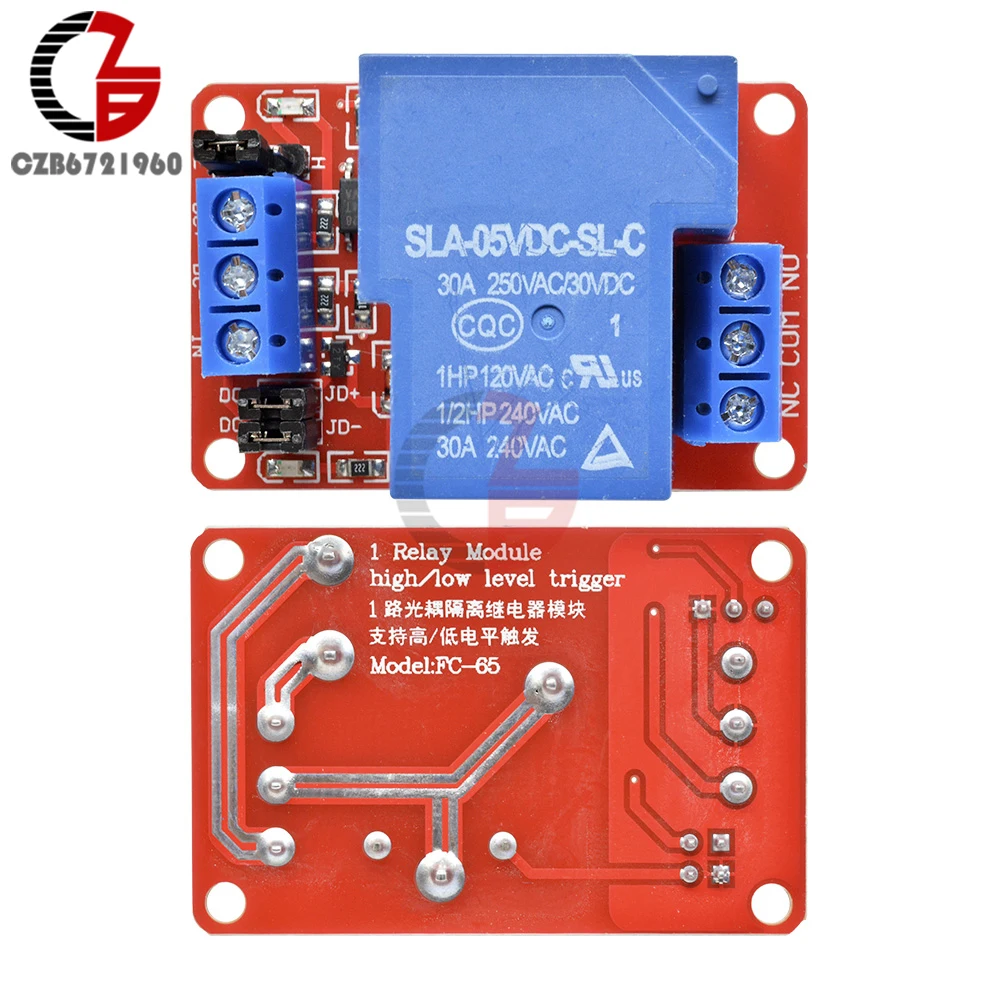

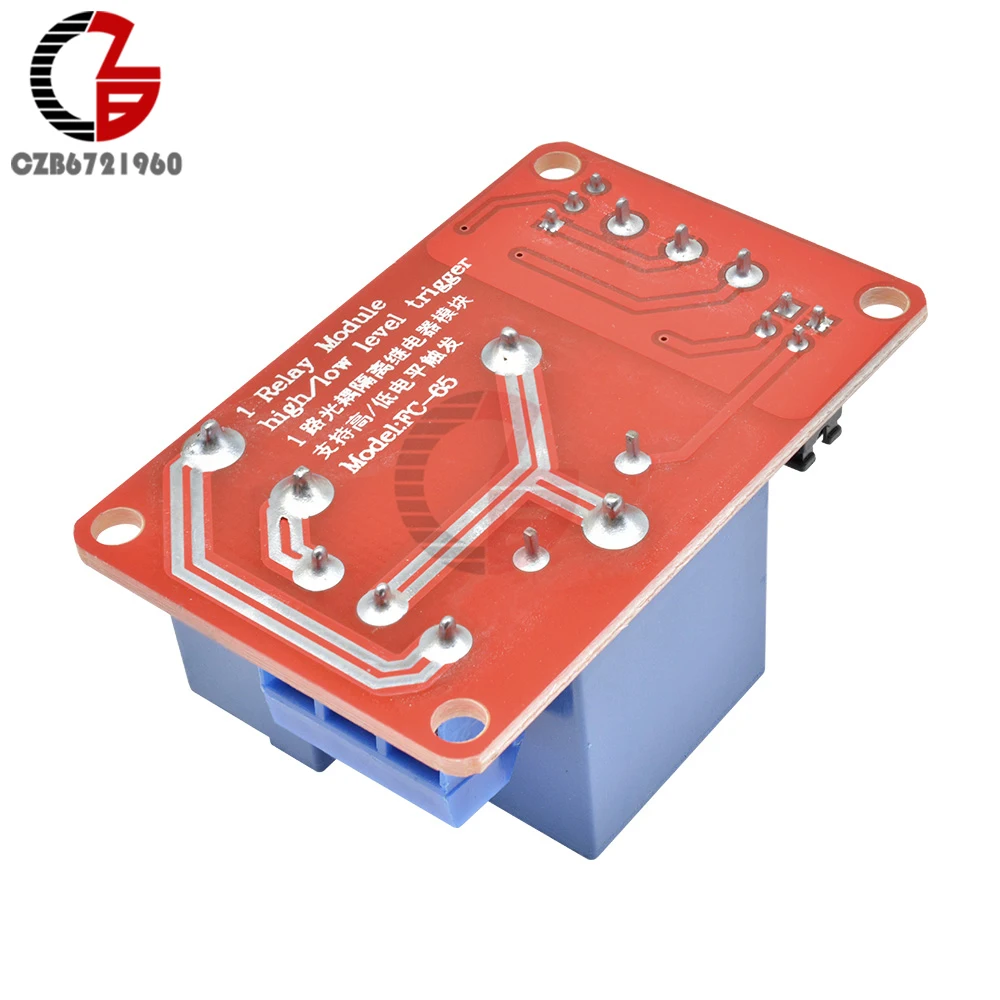

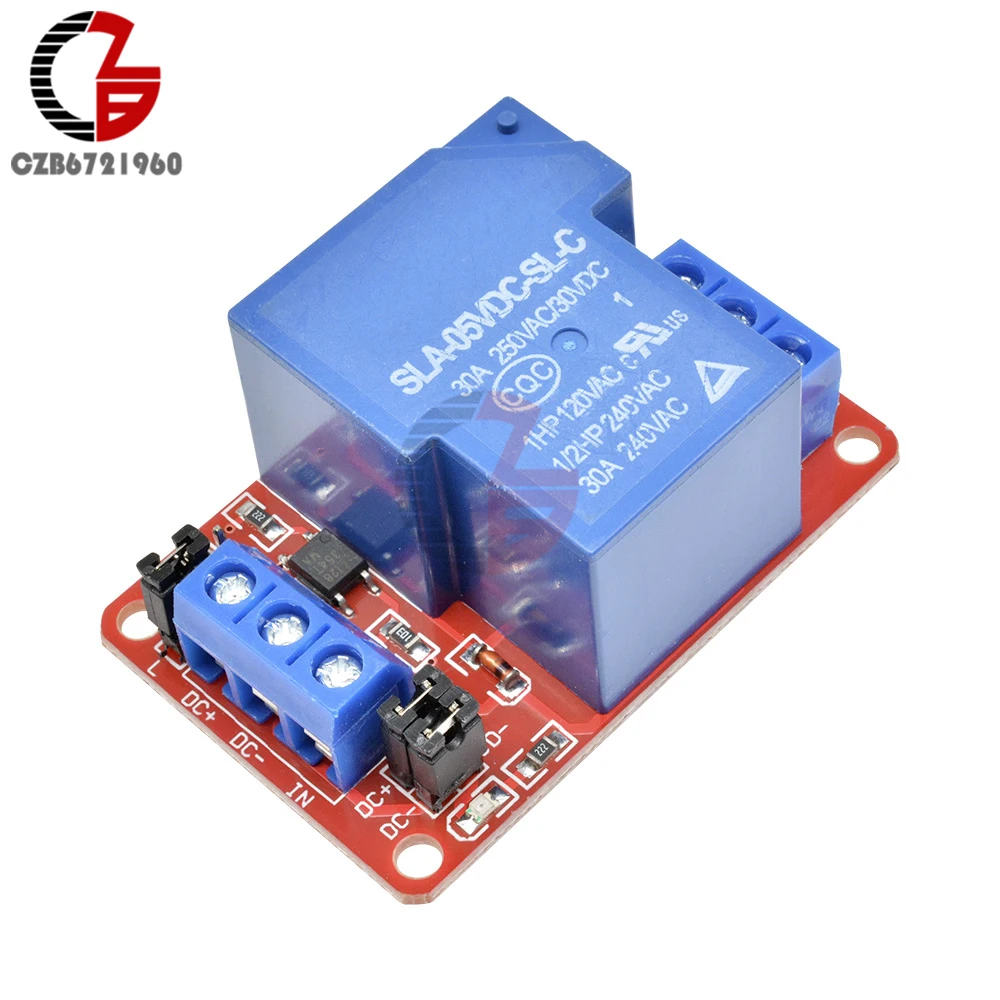

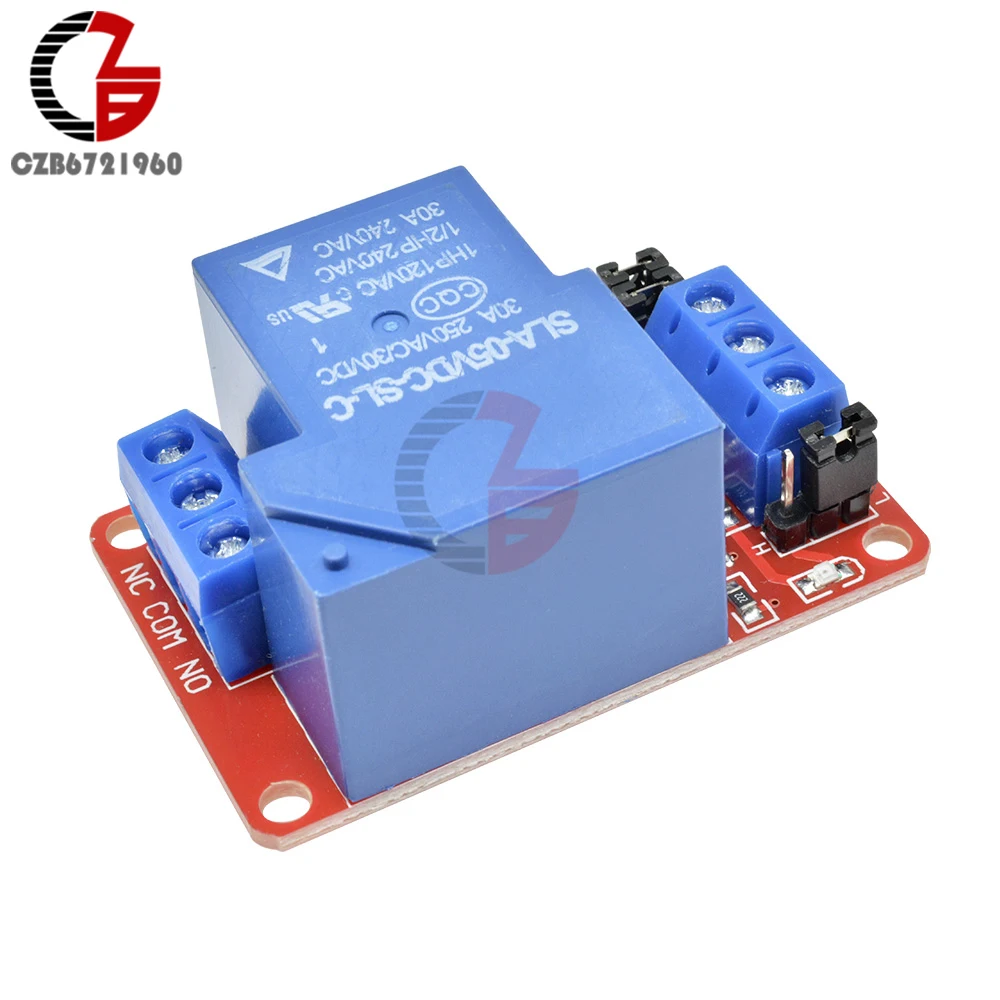

Релейный модуль 30 А 5 В, 1-канальный с оптопарной изоляцией, триггерное реле высокогонизкого уровня для Arduino

30A релейный модуль, нормально открытый интерфейс Максимальная нагрузка: AC 250 В/30A, DC 30 В/30A

Изоляция оптической муфты, способность к вождению сильна, стабильная производительность; Ток триггера составляет 5 мА

Модуль может быть установлен на высоком уровне или на низком уровне с помощью перемычки

Индикатор питания Светильник (зеленый), релейный индикатор состояния светильник (красный)

Размер модуля: 50 мм * 33 мм * 24 мм

Характеристики:

Версия напряжения: 5 В

Статический ток: 5 мА

Рабочий ток: 190 мА

Ток триггера: 2-4 мА

Характеристики интерфейса модуля:

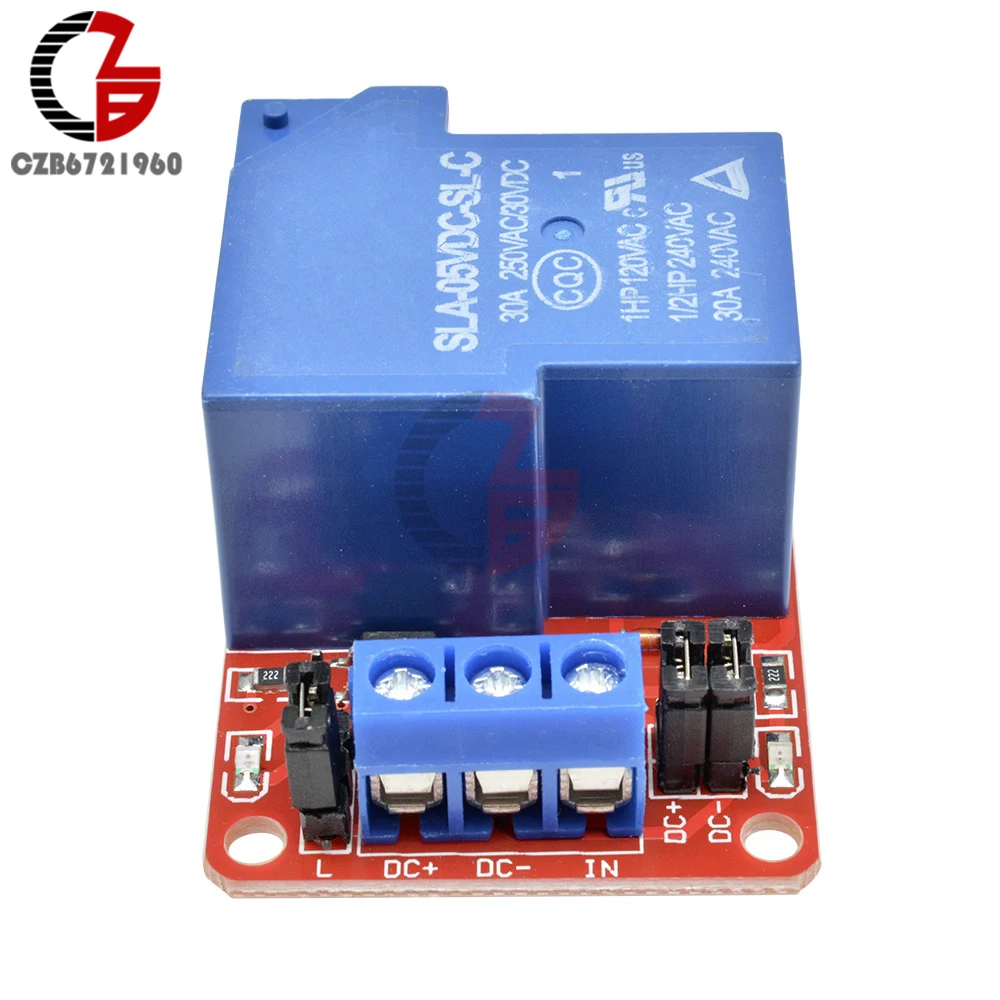

DC +: источник питания постоянного тока с положительным полюсом

DC- :DC источник питания отрицательный полюс

В: сигнальный пусковой штифт

JD +: реле управления напряжением

JD- : реле управления отрицательным напряжением

DC + и JD + укороченная перемычка, DC-и JD-укороченная с перемычкой, это такое же напряжение между пусковым терминалом и реле управления терминалом

Выбор режима пускового механизма высокого и низкого уровня. Соединение перемычки и l-штифта, в штифте-это пусковая Перемычка низкого уровня и h-контактное соединение, в штифте-триггер высокого уровня

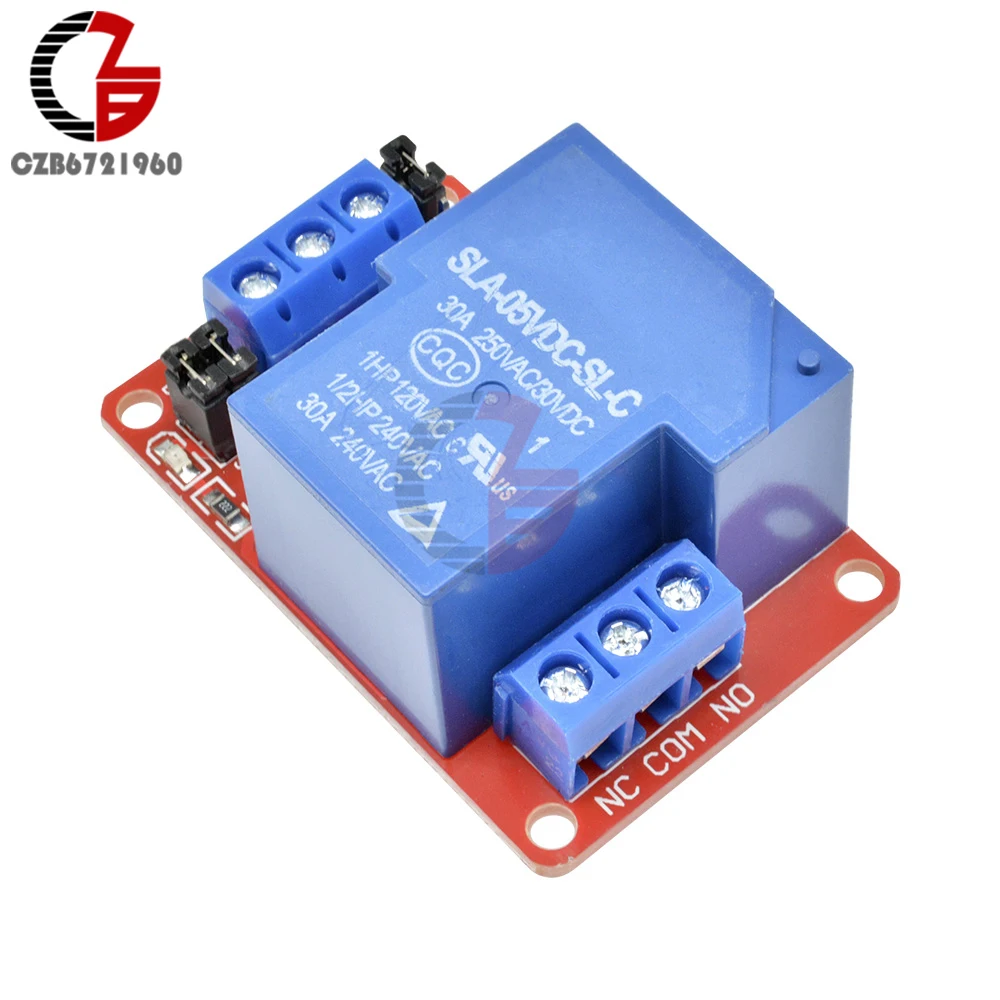

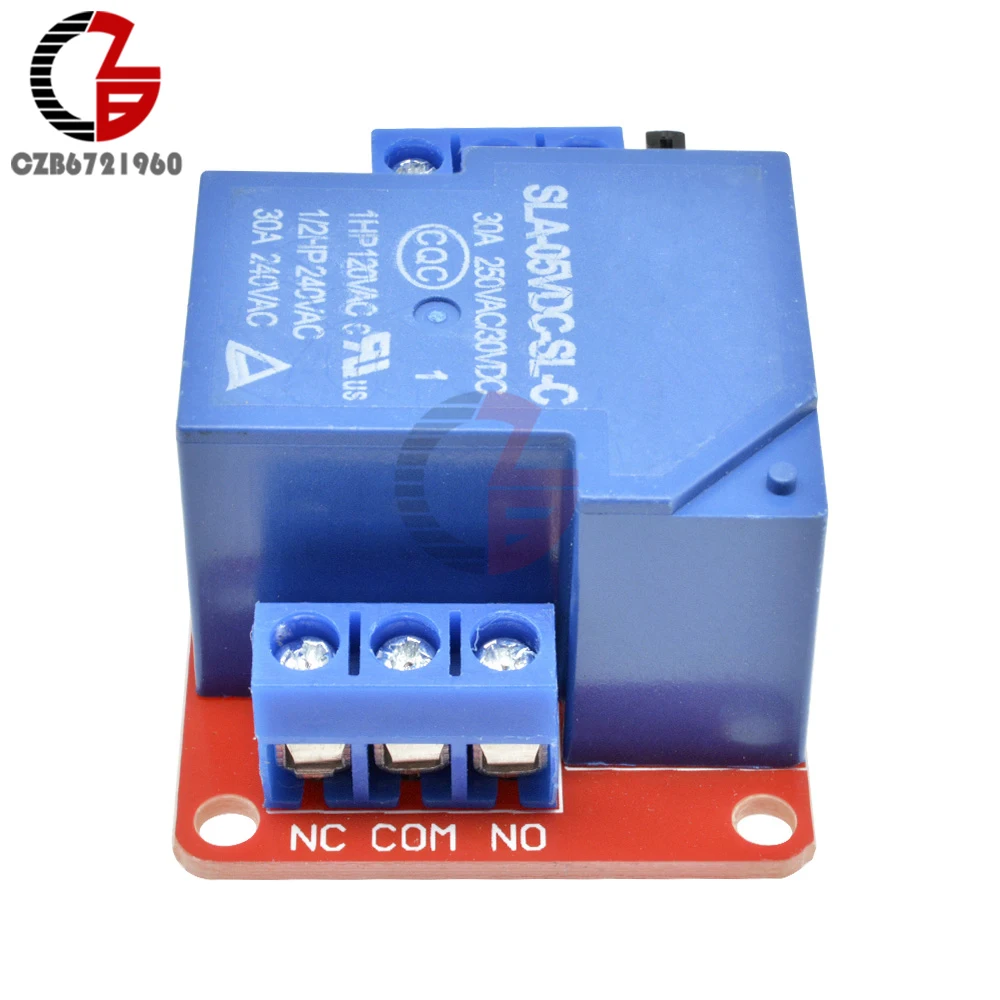

Нормально закрытый штырь (NC) : Нормально закрытый штырь реле

Общий штифт (COM) : реле общего штифта

Нормально открытый штырь (нет): нормально открытый штырь реле

Номинальный ток интерфейса 16A

Посылка включает в себя:

1 x релейный модуль 5 В/12 В/24 В
