Краткая информация
Интерфейс полностью защищен, при случайном касании 24 В и даже 220 в связи он не будет поврежден.
Связь, сбор, питание, три части полностью изолированы.
Основные характеристики
Основываться на RS485 Интерфейс,Modbus Модуль сбора температуры, протокол.
КарантинRS485Интерфейс поддержка Modbus-RTU Соглашения.
Температура расчет будет завершен внутри модуля, и значение температуры может быть прочитать сразу. Изделие по Цельсию.
Интерфейс модуля имеет все компоненты защиты, а измерительный терминал GND изолирован от блока питания для защиты чипа интерфейса.
Источник питания: постоянный ток8-30 в. Фактическое измерение30VПотребление мощности9mA,24VПотребление мощности12mA,12VПотребление мощности23mA,8VПотребление мощности33mA.
Применение стандарт35 ммУстановка способ направляющий рельс.
Внешние размеры:88*72*59
Рабочая температура:-35+ 50.
Область применения: жидкость, области измерения температуры газа, как правилоNTCАссортимент измерением температуры -40-150. Точность0,1.
PD3061-NTC NTCМодуль сбора температуры сопротивления:
Поддержка различныхNTCТемпература измеряется стойкостью, а соответствующие связи между температурой и сопротивлением рассчитаны по следующей формуле:
Rt = R * EXP(B *(1/T1-1/T2)
Приведенная выше формула пояснена следующим образом:
1.RtЭто термистор?T1Сопротивление при температуре;
2.RЭто термистор?T2Номинальное сопротивление при температуре окружающей среды;
3.BЗначение является одним из важных параметров термистора;
4.EXPДаEВNНиже;
5.ЗдесьT1ИT2Обратитесь кKКельвина температуры,KСтепень= 273,15 (Абсолютная температура+)Градусов по Цельсию
Например:25Номинальное сопротивление стоимости5K,BСоотношение цена/качество3470KВNTCТермистор
И вот оноR = 5000, T2 = 273,15 + 25,B = 3470, RT = 5000 * EXP (3470 * (1/T1-1/ (273,15 + 25)
Заменить на этот разT1Температура может использоваться для того, чтобы найти значение сопротивления термистор при соответствующем температуры
Поэтому, измеряяNTCТемпература тока может быть получена путём изменения значений сопротивления.

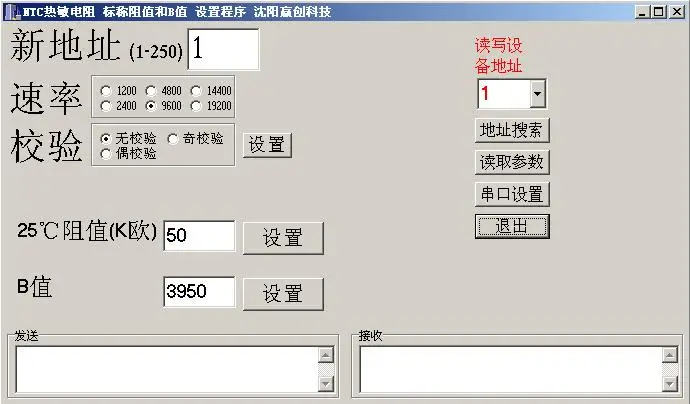

NTCДа2Один из важных параметров: для записи параметров в модуль необходимо использовать следующие программное обеспечение.
R25Это:25Сопротивление нулевой мощности при C. Если не указано иное, этоNTCНоминальное сопротивление.
BЗначение: тепловой индекс, определяемый как разница между естественным логарифмом значения сопротивления нулевой мощности при двух температурах, и соотношением к двойной температуре.

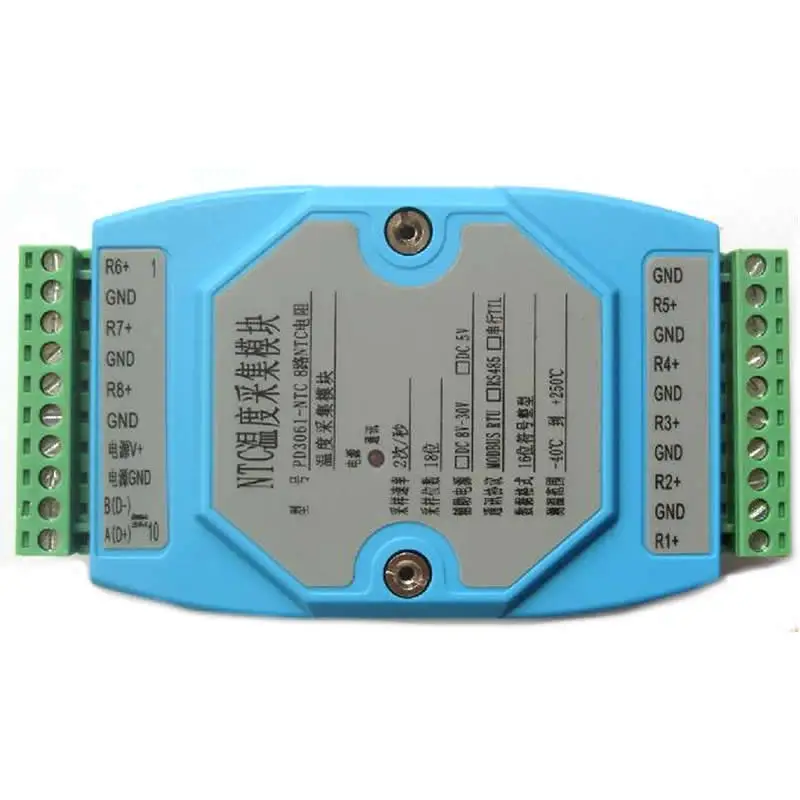

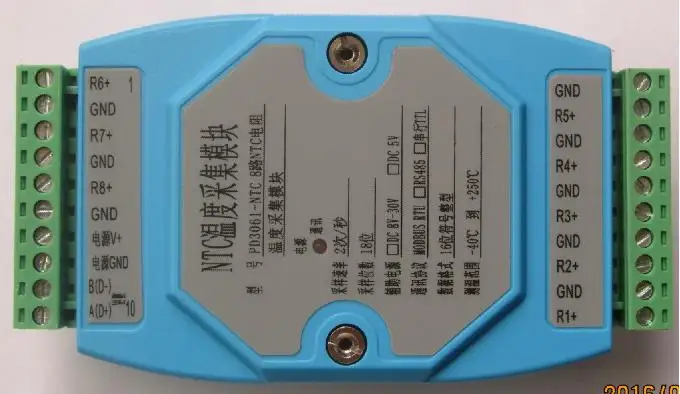

2 изображения и интерфейсы
А:RS485 Последовательной связи А
B:RS485 Последовательной связи B
ПитаниеV +Разъем питания постоянного тока положительный
ПитаниеGNDБлок питания постоянного тока, отрицательный полюс, общий конец
R (+ n):NTCСенсор источника питания сбоку0.1mAВыход.
Заземление:NTCДатчик common terminal.
3 Таблица и функциональный код для регистрации информации
3,1 Функция код03H(Чтение),06H(Запись)
Таблица данных для Регистра, настройка параметров
Слово адрес
Байт
Позиция
Описание
Описание параметров
Атрибут
10 часов
Низкая8Позиция
Связь конфигурации
Начальное значение:00H
Бит <7>Параметр функция защиты от перегрузки= 0Закрыть = 1Открытый См Примечания
Бит <6:5>Сохраняют
Бит <4:3>00 =Без проверки 01 =Даже в клетку10 =Odd проверить11 =Odd проверить)
Бит <2:0>000 = 9600 001 = 1200 010 = 2400 011 = 4800 100 = 9600
101 = 14400 110 = 19200Другие комбинации не указаны, в соответствии с9600Ручка
RW
Высокая8Позиция
Почтовый адрес
Начальное значение:01H
Заданного диапазона= 1ReachДвести пятьдесят
Адрес0Для трансляции адрес(Если сообщение программы комплекты значение0Равный1)
RW
В течение 11 часов
Низкая8Позиция
Сохраняют
RW
Высокая8Позиция
Сохраняют
RW
12 ч
16Позиция
Неверный флаг соотношение цена/качество
Начальное значение:-1000
Недопустимое значение знака, возвращенное, когда датчик не подключен,-1000Эквивалент к температуре-100.Это значение можно изменить,Добавление три
RW
13 часов
16Позиция
НТК 25Степень
Номинальное сопротивление
КомпанияKОмега. Например:100Экспресс-доставка25Номинальное сопротивление стоимости100KВNTC.
14H
16Позиция
NTCВBСоотношение цена/качество
Например:3950Экспресс-доставкаBСоотношение цена/качество3950
3,2 Функция код03H(Чтение)
Таблица информации для Регистра (только для чтения)
Слово адрес
Описание
Слово адрес
Описание
20 ч
Датчик1Температура соотношение цена/качество
30H
Сохраняют
21 ч
Датчик2Температура соотношение цена/качество
31H
Сохраняют
22H
Датчик3Температура соотношение цена/качество
32H
Сохраняют
23 ч
Датчик4Температура соотношение цена/качество
33H
Сохраняют
24 часа в сутки
Датчик5Температура соотношение цена/качество
34H
Сохраняют
25 ч
Датчик6Температура соотношение цена/качество
35H
Сохраняют
26H
Датчик7Температура соотношение цена/качество
36H
Сохраняют
27H
Датчик8Температура соотношение цена/качество
37 лошадиных сил
Сохраняют
28 ч
Датчик9Температура соотношение цена/качество
38H
Сохраняют
29H
Датчик10Температура соотношение цена/качество
39H
Сохраняют
2AH
Датчик11Температура соотношение цена/качество
3AH
Сохраняют
2BH
Датчик12Температура соотношение цена/качество
3BH
Сохраняют
