Beok CCT-10 контроллер ступицы 8 подкамерный электрический клапан ЖК-дисплей коробка указывает 8 каналов концентратор

Beok CCT-10 контроллер ступицы 8 подкамерный электрический клапан ЖК-дисплей коробка указывает 8 каналов концентратор

Name: 🛍 Beok CCT-10 контроллер ступицы 8 подкамерный электрический клапан ЖК-дисплей коробка указывает 8 каналов концентратор
Brand: Разное
SKU: 32814286086
Price: 3470.35 RUB
Availability: InStock
Rating: 5 (99 reviews)

36 Отзывов

98 Заказов

3 470,35₽

В наличии!

Перейти

Shanghai Beok Controls Co.,Ltd - Надежность 96.25%

Более 16242 подписчиков, дата открытия магазина 19.01.2015

Положительные оценки: 97% (1378)
Соответствие описанию: 96%
Отвечает на сообщения: 96%
Скорость отправки: 96%

Последнее обновление: 15.05.2022

Beok газовый котел умный дом интеллектуальная система напольного от...

14 Отзывов

34 Заказов

1 139,05₽

Посмотреть

Последнее обновление: 04.05.2022

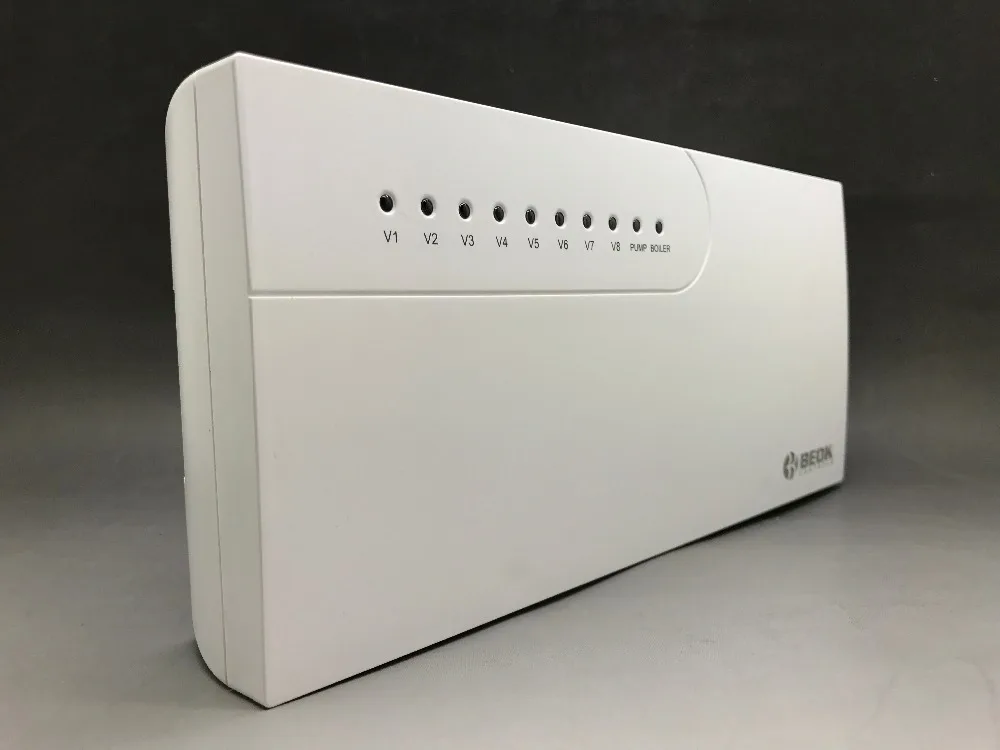

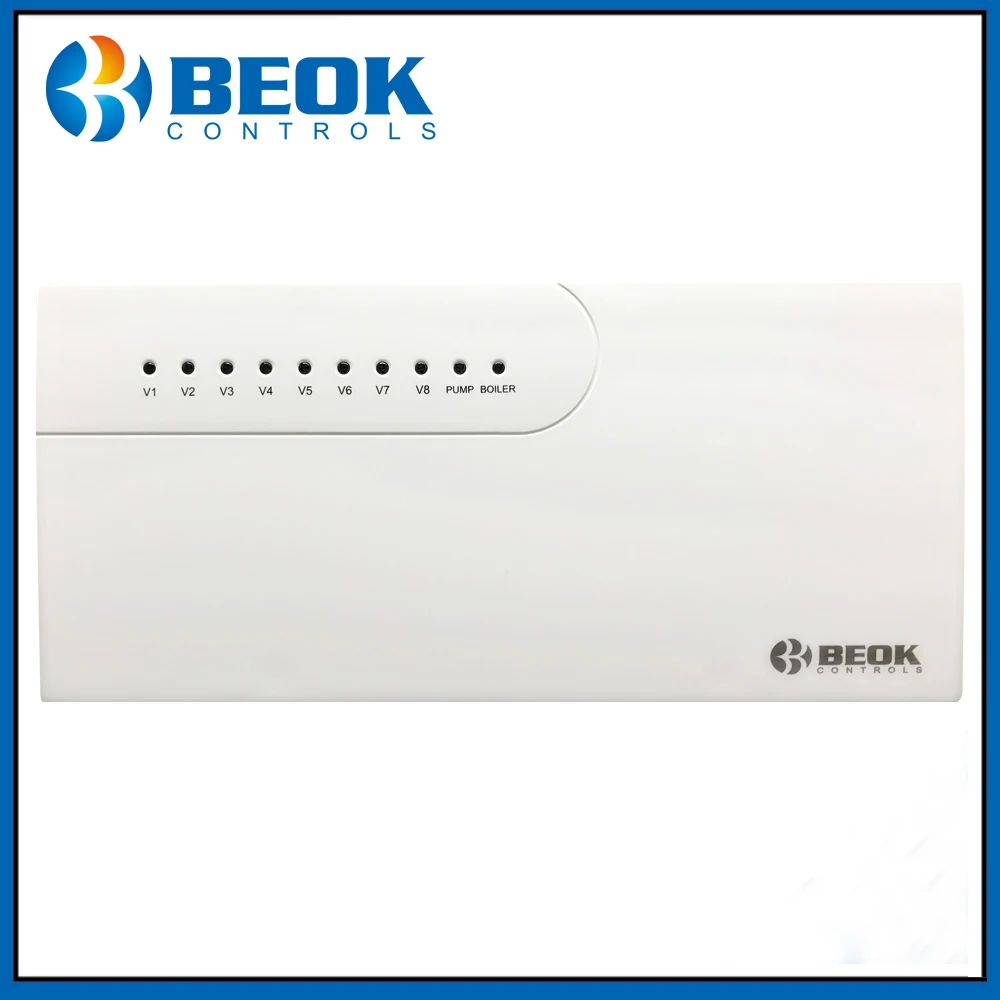

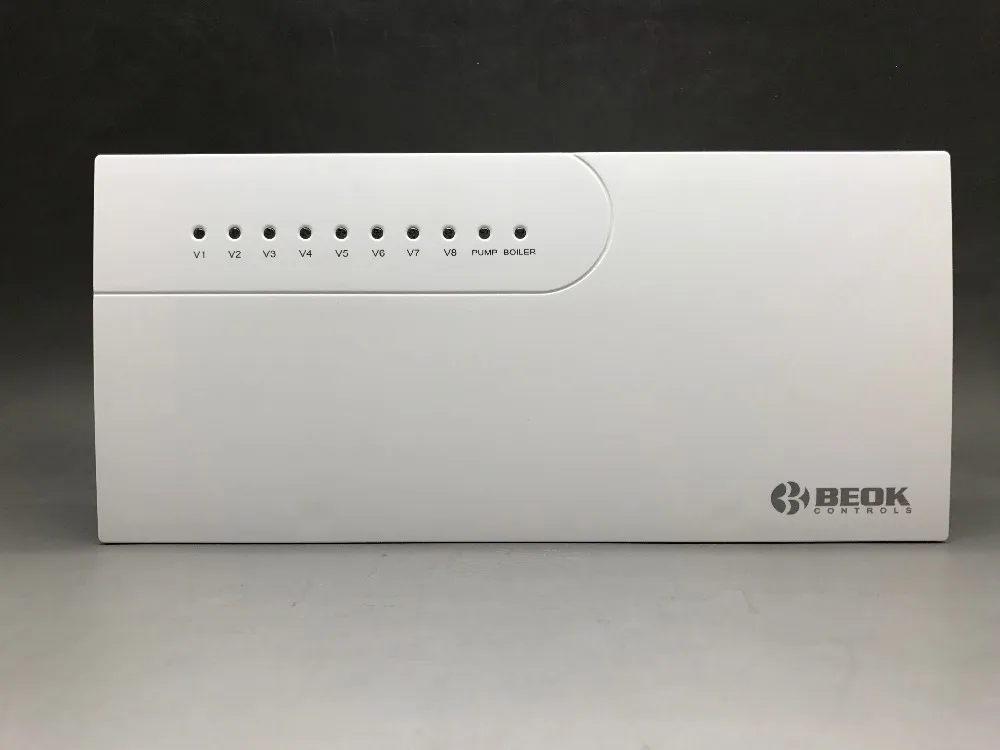

CCT-10 концентратор карты контроллера

CCT-10 контроллер ступицы разработан в соответствии с требованиями рынка, он применяется для контроля газового котла, циркуляционного насоса или электрического привода, для достижения комфортных целей контроля температуры, снижения потребления энергии.

CCT-10-NC используется для управленияНормально закрытыйЭлектрический тепловой приводы;

CCT-10-NO используется для управленияКак правило, открытЭлектрический тепловой привод.

Информация об изделии

Техническое описание

Источник питания: 170-240VAC 50 \ 60HZ

Ток нагрузки: 3A

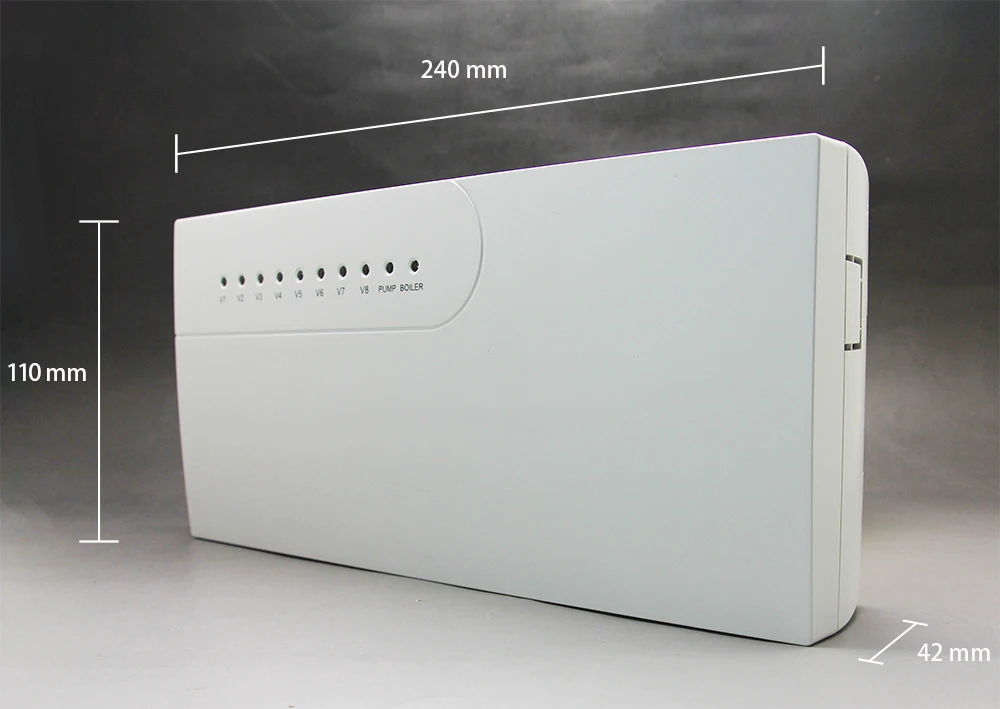

Размер: 240 мм X 110 мм X 42 мм

Рабочая температура: -20 - 60 по Цельсию

Температура хранения: -20 - 70 по Цельсию

Цвет: белый

Логотип: с логотипом Beok илиБез логотипа(Если вы уверены, какой из них вы хотите, пожалуйста, сообщите нам в магазине)

Инструкция по эксплуатации:Https://yadi.sk/i/LdOhYlLm3PtFxM

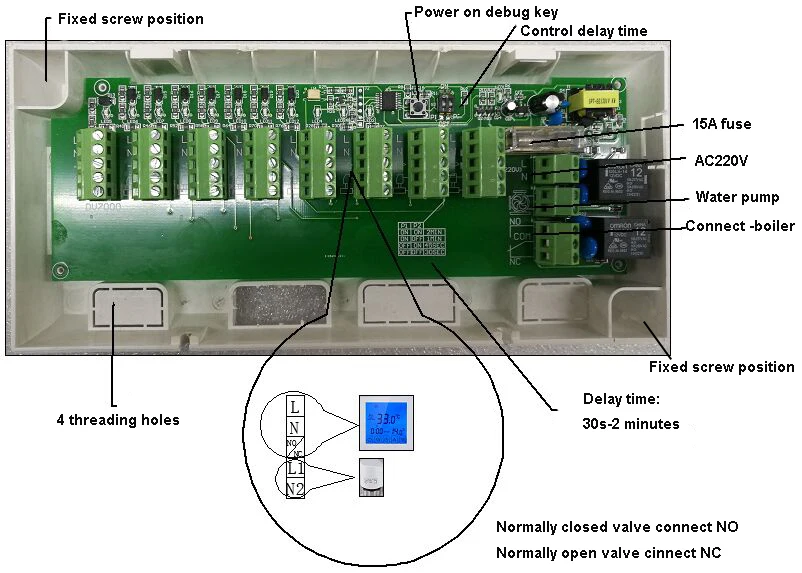

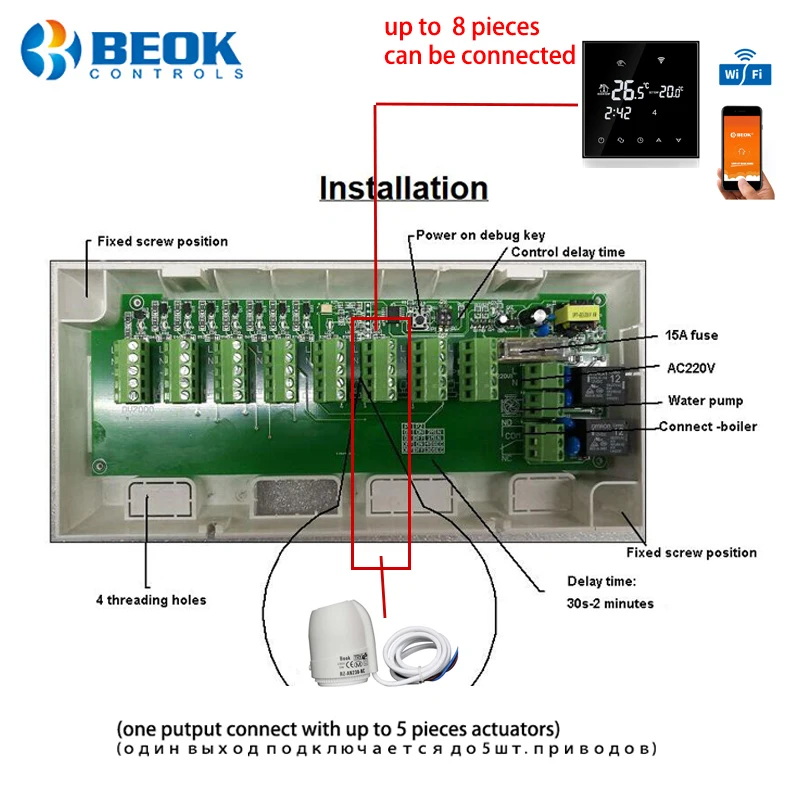

Установка

Обратите внимание:

1. Из-за обновления продукта,

Контроллер ступицы CCT-10-NC теперь используется только для подключения электротепловых приводов с нормальным закрытием 200-240 В (NC)!

CCT-10-NO контроллер концентратора теперь используется только для подключения 200-240 В обычно Opend (нет) Электрические Тепловые приводы!

2.CCT-10 не имеет инструкции в упаковке по некоторым причинам. Клиенты могут скачать его по этой ссылке, спасибо за понимание.

Https://www.dropbox.com/s/1rrn99s0bnhyn1r/CCT-10%20Hub%20Controller.pdf?dl=0

ИлиHttps://yadi.sk/i/LdOhYlLm3PtFxM

Если вы хотите отлаживать или проверить, работает ли главный контроллер правильно, вы можете нажать и удерживать клавишу отладки перед включением питания, а затем нажать клавишу питания, В то время как время задержки, так что вы можете быстро проверить требования к отладке функции (без работы в течение 20 минут функция отладки не работает).

DIP-переключатель может регулировать время работы, необходимое для задержки, в соответствии с регулировкой положения индикатора продукта.

Внимание:

(1) перед установкой, удалением, очисткой или обслуживанием контроллера, вы должны отрезать основное питание, отсоединить предохранитель или

Выключите переключатель выключатель;

(2) Вы должны внимательно ознакомиться с инструкцией перед установкой контроллера и строго управлять термостатом в соответствии с

Инструкция;

(3) контроллер должен быть установлен профессиональной инженерной компанией с соответствующими знаниями безопасности;

(4) все проводные соединения должны соответствовать местным и национальным стандартам;

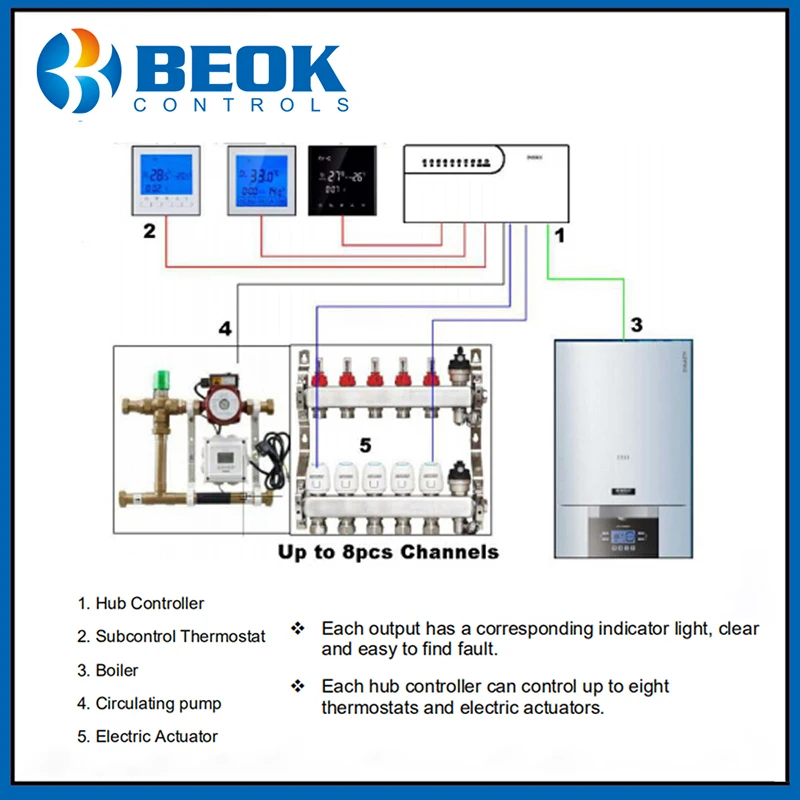

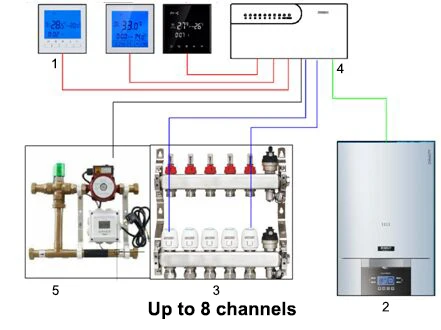

1. Subcontroller термостат

2. Котел

3. Электрическим приводом

4. CCT-10 контроллер концентратора

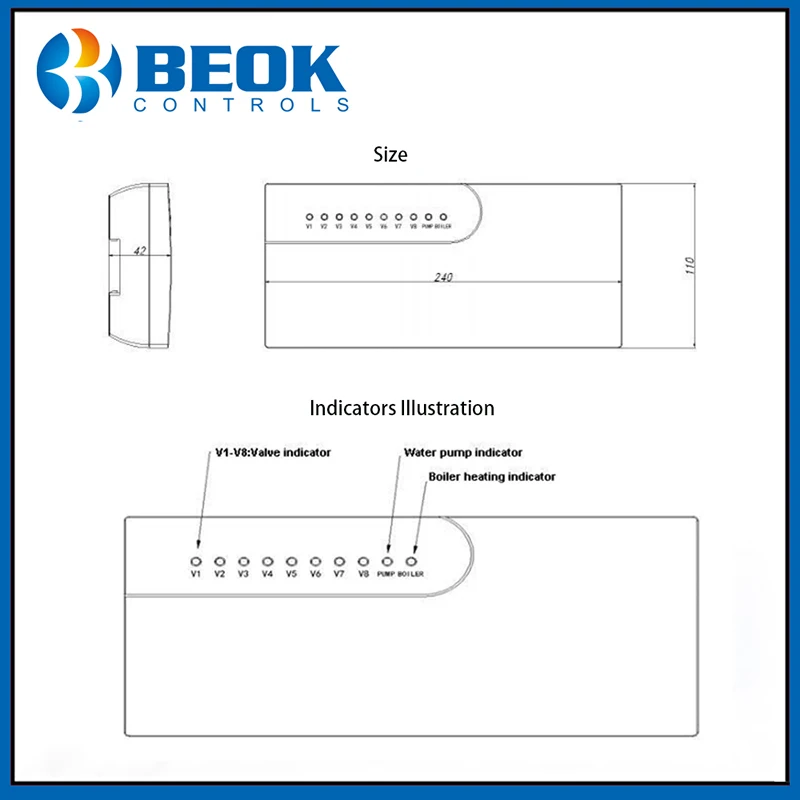

Размер продукта

Преимущество продукта

1. Простота подключения с питанием:

Пользователь должен только оставить основной источник питания в месте коллектора перед установкой, и сразу подключить один тройной кабель к

Термостаты. Таким образом, пользователь не нуждается в профессиональных работниках проводки;

2. Легко подключить провода: Пользователь должен только подключить провода в соответствии с цветами провода;

3. Простота обслуживания после установки: Все провода очень четкие и аккуратные;

4. Для защиты котла или насоса:

Поскольку контроллер ступицы имеет функцию задержки времени, он открывается бойлер и насос только тогда, когда водяной клапан полностью открыт, и котел, когда температура достигает требований. Задержка времени для открытия котла и насоса, когда отопление может осуществить цель энергосбережения;

5. Для увеличения срока службы котла и насоса:

Контроллер ступицы только заводит бойлер и насос при соответствующей температуре, таким образом, это уменьшит время работы котла и насоса,

Продлевают срок службы.

Работает. только нужно подключить по другому. тут в отзывах есть схема ( человек поделился)

4 сервопривода потянет любой термостат, ток нагрузки до 16 ампер

Чем мучаться паять и т.д. поставь два концентратора или три контура напрямую соедени.

Все равно же тянуть кабель - почему бы тогда трехпроводный не протянуть. Даже если уже местно запитан терморегулятор.

Найдите в нете мой сайт ТермоБум .Там есть вариант зонального управления.Может что-то для себя узнаете полезного.

Тогда нет необходимости в этом устройстве. Сделайте прямое подключение термостат-клапан.

Этот вопрос таит в себе опасность короткого замыкания. Нейтраль тянуть не надо!

У меня не было выходного напряжения на термостаты. Оказалось что не был дожат лепесток гнезда предохранителя.

Я бы не рисковал,сечения хватит но изоляция там хреновая, через время может пробить и кирдык ремонту.

Открытый не знаю но функция есть

Клемму L выхода на насос второго концентратора можно подключить на вход "стрелка" одного из направлений первого концентратора. Будет совместная работа.

И если я правильно понял, что значит левее, то это Контакты «земли»

Производитель советует закрытый привод N.C..Но если разбираешься ,то можно и открытые ставить.В отзывах на товар есть решение.Я ставил в готовую систему с н.з., всё хорошо работает.

Вы инженер? Реле в модуле есть, коммутацией занимается.Насос и котел через реле.

Всё подключено.Все равно мигает,но работает как часы.

Согласен, оригинал вопроса похож на машинный перевод и непонятен.

Зота люкс не знаю что это такое

С этим концентратором работает любой термостат. Терморегуляторов на батарейках много есть моделей.

Если у термостата реле, то на это реле подключаем L и стрелку. Но нужно быть уверенным что в термостата именно реле с сухими контактами!!! Это можно выяснить тестером.

Правильно

Да, имеет два выхода. Сухой контакт для управления котлом и 220в для насоса.

Dacia

Лучше все в одном месте, одной посылкой придет

У меня упоровляет газовым котлом сервоприводами и насосами с небольшой доработкой контроллера.

3ю клему в термостат тоже. там для NO и NC есть вход. по крайней мере в Beok термостатах для водяного теплого пола. Этот концентратор потом насос дает выключать всем, если много потребителей на гребенке. Работает у меня такая система с NC. C NO не проверял. Все причиндалы этой фирмы. Еще в этот концентратор втолкал дистанционный Poer термостат. Если провода куда нужно не проложили. Тоже работает.

Обратиться к специалисту )

J'ai pas encore installque

Да можно

Брал Sonoff с возможностью подключения 1823 датчика температуры. Управление скрытое, через телефон!

Да, это возможно. Вы можете подключиться, если вы хотите, чтобы все приводы в paralel были с контроллером температуры в одной комнате, или если вы хотите, вы можете подключить один комнатный регулятор температуры с одним приводом.

Смотри характеристики.Я думаю не получится, всё таки минимум 60 ват.Бери контактор иэк и управляй насосами,так будет работать сто процентов.

Tai Labiau priklauso Nuo termostatu ar net Jong pajungimo.

С no незнаю у меня nc ! когда температура в норме насос отключен . (он включаеться через реле внутри)

Да в параллель сади все и все, не парься

Там пофиг какой котел, лишь бы сухой контакт был.

У меня как раз протерм и такой комплект, но к сожалению еще не подключил, но 100% не тудаа куда комнатный термостат, там нет напряжения.

Com НЗ

В описании

Если комнатный термостат с вайфаем то тез проблем,у продавца они есть.

Этот работает по проводам

Напряжения там нет.Это специально для подключения котла.

Мы брали нормально закрытые, этой же фирмы!

Да

Схема есть на сайте и на yndex.

Вы можете подключить 2 насос параллельно

Не

Да, можно. по трехжильному проводу)))

Терморегулятор идет на температуру комнаты а не на батарею

Выдержит, мощность сервопривода 3вт. Смысл тогда использовать концентратор, если параллелить сервоприводы???

Разъем один. Параллельно думаю можно несколько.

По идее от термостата. но в отзывах кто то писал что только с NC, типа пробывал. я из за этого тоже NC взял, не стал рисковать. хотя мне лучше были NO. Работает с обоими, вопрос NO будут насос отключать или нет.

Есть

Я купил. Еще не ставил. Буду использовать схему подключения с сайта valtec. ru Называется у них "зональный коммутатор". На первый взгляд полный аналог.

Работает он только с NC

Да, там есть такая функция

Sim

Нао понял

Да на 220 в

Можно, только термостаты подберите правильно.

Connecting Device1
Gas Boiler
Connecting Device2
Pump(Linkage Less 100w, Normally less 500W)
Connecting Device3
200-240V Actuator
Current Load
3A
how many thermostat for 1 output
1 output for 1 thermostat
Hub controller Function 1
central heating controls
Hub controller Function 2
main controller unit
Hub controller Function 3
suitable to control multi zone central heating
Power Supply
170-240VAC 50\60HZ
Size
240mm X 110mm X 42mm
Storage Temp
-20 - 70 celsius
Working Temp
-20 - 60 celsius
Вес логистики
0.550
Каждая упаковка
1
Максимальная температура измерения
49 ° c При

Минимальная единица измерения
100000015
Название бренда
beok
Номер модели
CCT-10
Основы
Регулятор температуры
Применение
Комнатные
Продано В
sell_by_piece
Происхождение
Китай
Размер дисплея
1.9 Дюйм(ов) и ниже
Размер логистики - высота (см)
6
Размер логистики - длина (см)
30
Размер логистики - ширина (см)
12
Сертификация
NONE
Стиль
Встраиваемый
Тип дисплея
ANALOG
Тип питания
Заряжающий

Отзывы покупателей

D***k

Страна: RU Color: CCT-10 Ships From: Russian Federation Доставка: CN_OVERSEA_OD 08.09.2021

качественная сборка, все работает, хорошая упаковка. Быстрая доставка.

C***r

Страна: CH Color: CCT-10 Ships From: China Доставка: Standard Shipping 19.10.2021

Быстрая доставка, хорошее общение, рекомендуем каждому!

V***v

Страна: RU Color: CCT-10 Ships From: China Доставка: Standard Shipping 06.12.2021

Пришло очень быстро, даже несмотря на высокую загруженность почты после 11.11

I***v

Страна: UA Color: CCT-10 Ships From: China Доставка: Standard Shipping 15.12.2021

Посылка пришла за месяц. Отслеживалась. Хорошая упаковка. В работе не проверял.

A***v

Страна: RU Color: CCT-10 Ships From: Russian Federation Доставка: CN_OVERSEA_OD 03.09.2021

Отличный контроллер. Быстрая доставка. Заказываю не в первый раз. Очень доволен.

N***a

Страна: RU Color: CCT-10 Ships From: Russian Federation Доставка: CN_OVERSEA_OD 23.11.2021

поддерживает до 16 термо головок! работает исправно!

Покупатель

Страна: UA Color: CCT-10 Ships From: China Доставка: Standard Shipping 27.10.2021

100% соответствует описанию. хорошо упакован.

V***y

Страна: RU Color: CCT-10 Ships From: Russian Federation Доставка: CN_OVERSEA_OD 20.09.2021

Быстрая доставка

E***n

Страна: RU Color: CCT-10 Ships From: Russian Federation Доставка: CN_OVERSEA_OD 07.11.2021

все супер!

V***h

Страна: UA Color: CCT-10 Ships From: China Доставка: Standard Shipping 02.12.2021

Прийшло швидко. Ще не провіряв. З продавцем не спілкувався тому мінус зірка.

П***о

Страна: UA Color: CCT-10 Ships From: China Доставка: Standard Shipping 22.09.2021

продавець відповідальний та чесний. моє замовлення з першого разу транспортна компанія загубила. після завершення гарантійного строку продавець повторно відправив товар. якість висока

I***r

Страна: ES Color: CCT-10 Ships From: China Доставка: Standard Shipping 30.08.2021

Он прибыл в установленное время. Отправлено на следующий день. Это работает хорошо.

M***s

Страна: CH Color: CCT-10 Ships From: China Доставка: Standard Shipping 28.08.2021

Отличная статья, я еще не пробовал

Покупатель

Страна: UA Color: CCT-10 Ships From: China Доставка: Standard Shipping 05.12.2021

супер. спасибо :)

U***r

Страна: UA Color: CCT-10 Ships From: China Доставка: Standard Shipping 26.11.2021

Хорошо

V***a

Страна: RU Color: CCT-10 Ships From: Russian Federation Доставка: CN_OVERSEA_OD 13.10.2021

Выглядит не плохо, будем смотреть в работе.

Т***й

Страна: UA Color: CCT-10 Ships From: China Доставка: Standard Shipping 28.11.2021

посылка приехала не в полном обьеме

S***a

Страна: BY Color: CCT-10 Ships From: China Доставка: Standard Shipping 11.01.2022

Отличный продавец, доставка быстрая. на коллектор становятся, пока не проверял на работоспособность.

C***Y

Страна: UA Color: CCT-10 Ships From: China Доставка: Standard Shipping 28.12.2021

отличный товар.

Beok CCT-10 контроллер ступицы 8 подкамерный электрический клапан ЖК-дисплей коробка указывает 8 каналов концентратор

Shanghai Beok Controls Co.,Ltd - Надежность 96.25%

#1 С нормально открытыми приводами работает?

#2 Сколько серво приводов можно подключить на один разьем с одним термостатом установленным в комнате. ( 4 контура теплого пола в одной комнате ) потянет?

#5 У меня 12 контуров тёплого пола с сервоприводами NC220v, и 6 помещений. Хочу управлять 3 wi-fi и 1 стац. термостатами. Помогите с выбором.

#6 Я хочу управлять только электрическими приводами / клапанами без управления котлом и водяным насосом. Может ли это устройство сделать это?

#9 Подскажите.Есть возможность соединения термостатов с коммутатором витой парой.Хватит ли сечения?

#10 Подскажите с NO отключает насос или нет?

#11 Доброго дня. Можно ли соединить два коммутатора? Необходимо подключить 10 сервоприводов.

#12 Для чего на контроллере два контакта левее от контактов котла?

#13 С каким сервоприводом работает с нормально открытым или с нормально закрытым.

#14 Бесполезная штука, это просто коробочка с лампочками, она нагрузку сама не коммутирует, нагрузкой занимается непосредственно термостат комнатный, в режиме on/off.

#15 Подскажите, кто нибудь решил вопрос, если при подключении к сети мигает LED2. Ни чего больше не подключено.

#17 На Зота Люкс ставили? Он отключает тены при отключении насоса?

#20 Спс. т.е если я правильно понял- от комнатного регулятора в эту коробку а из нее к сервоприводу?

#21 2. если надо организовать управление отдельно насосом, отдельно бойлером этот концентратор может это сделать или надо второй блок покупать

#23 Подскажите видел в фотоотчетах полную систему это все в едином заказе или нужно по отдельности заказывать

#24 А можно использовать в радиаторном отоплении?

#27 Привет, извините, nc и no can switxh в контроллере, и есть 1 вход в термостат shoukd подключен к L или N nc спасибо

#28 Подскажите пожалуйста на комктаторе 8 моторов можно подключить, а мне нужно 12, можно CCT-10-X подключить два параллельно?

#29 Как подключить к термостату 1823 s

#30 Возможно ли подключение 3 приводов к одному регулятору температуры (комнатному регулятору) к контрольной полосе (один соединитель на ленте)

#31 Добрый день! Подскажите можно ли вместо севоприводов подключить циркуляционные насосы, чтобы получить управление гидрострелкой на каждый контур?

#32 Свейки. Prie sito kontrolerio kokias pavaras pirkot normaliai uzdarytas ar atidarytas.

#33 С нормально открытыми приводами работает? и при этом при отсутствия питания на сервоприводами включать насос так будет работать

#35 К котлу Протерм скат подключал кто?

#36 Подключал кто к котлу Протерм этот концентратор? Куда он подключается? Туда же куда и комнатный термостат? А что нужно для управления насосом?

#37 К каким контактам подключать сухой контакт от электрокотла

#38 Привет. Где я могу найти инструкции данного устройства?

#39 Добрый вечер. планируется установить 7 сервоприводов, могу ли я через этот коннектор управлять отдельно каждым через wifi модуль? есть такие в природе?

#40 Добрый день. Подскажите точную модель беспроводного термостата Poer который будет работать с данным концентратором?

#41 Connect boiler это твердотельное реле? там напряжения на выходах нет?

#42 Какие привода надо брать для него?

#43 Всем привет, работает ли этот хаб с нормально Открытыми клапанами?

#44 6 приводов, 3 термостата floureon 220 автоном. Подключение II. После срабатывания получил БУМ! КЗ. Дайте схему нормальную

#45 2 насос подключения возможна? Дом находится в 2 слоя, и я хочу 2 насосы подключить его.

#49 Как подключить 6 сервоприводов на один термостат чтоб все вместе контролироват через сст беок. можно делать перемычки между зонами?

#50 Сколько насосов можно подключить

#51 Подскажите работает только с NC приводами или это зависит от термостата и подключения к нему.

#52 Здравствуйте, есть ли функции (контакт или коммутатор) чтобы остановить насос, когда все клапаны закрыты?

#53 Подскажите, пожалуйста, кто ставил. Схемы в коробке нет. Нормально закрытые актуаторы. В эти 5 клем как и что нужно совать? В каком порядке?

#55 Отключает ли этот блок насос после закрытия всех NC сервоприводов???

#56 Ну никак не могу подключить его к термостату TGT 70. На какие клемы соеденять .?

#58 А скрыл приводы брать на 220v

#59 Я также охлаждения использования

Отзывы покупателей

V***v

I***v

A***v

N***a

Покупатель

V***y

E***n

V***h

П***о

I***r

M***s

Покупатель

U***r

V***a

Т***й

S***a

C***Y

Похожие товары
