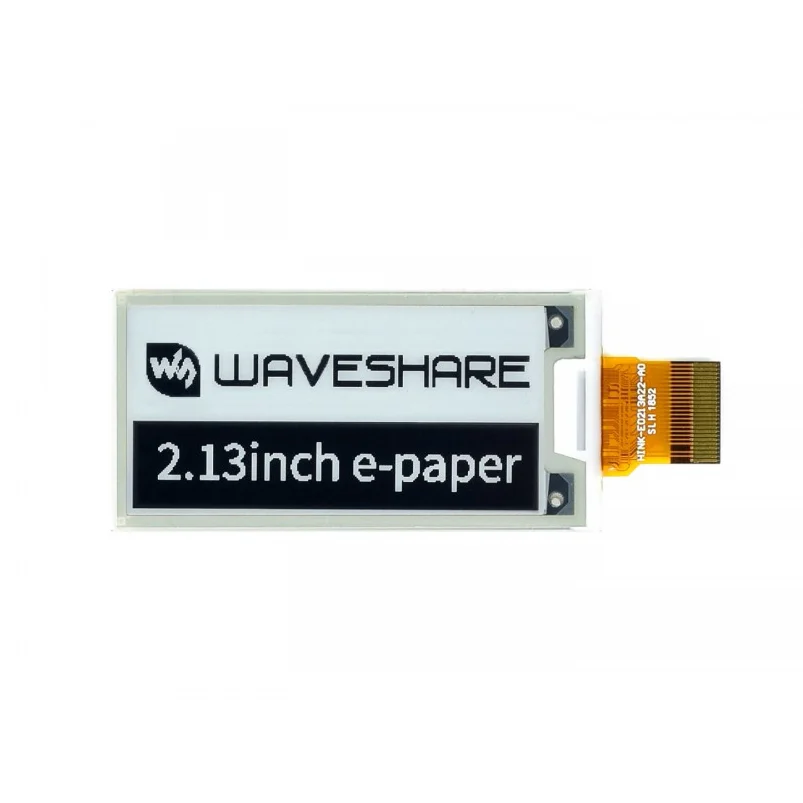

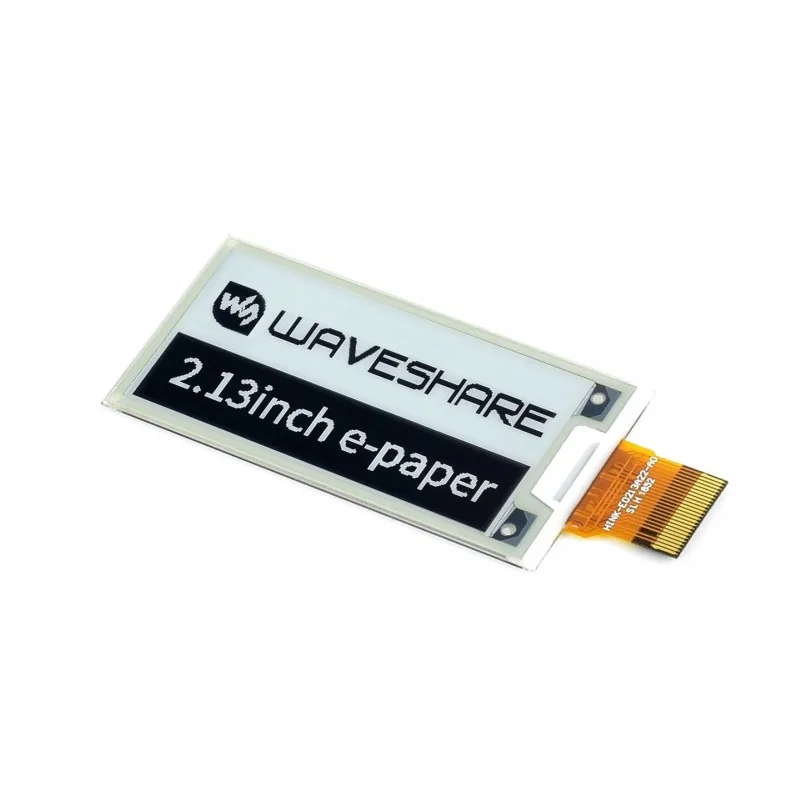

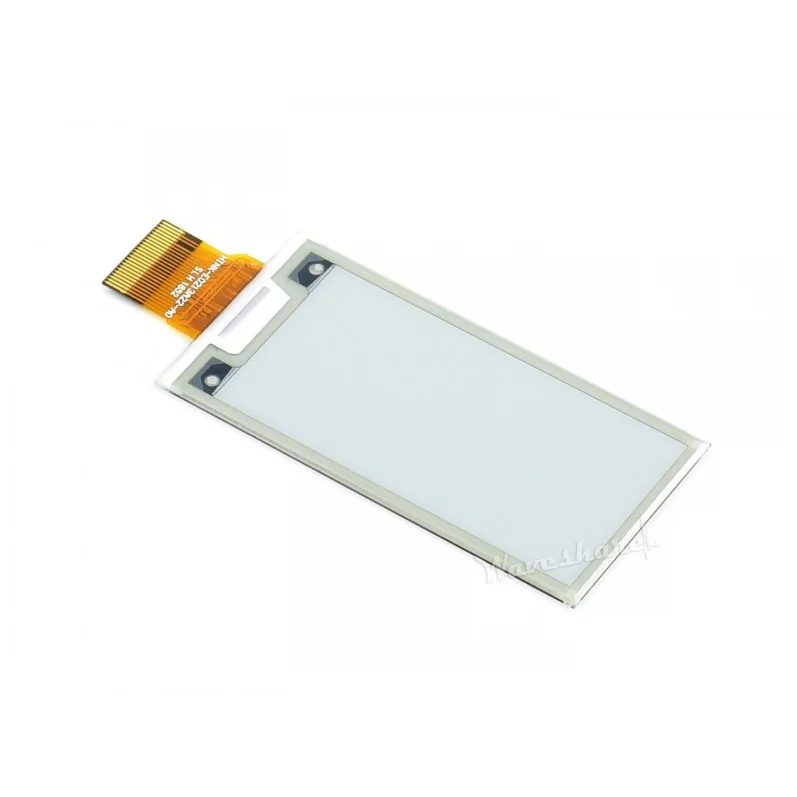

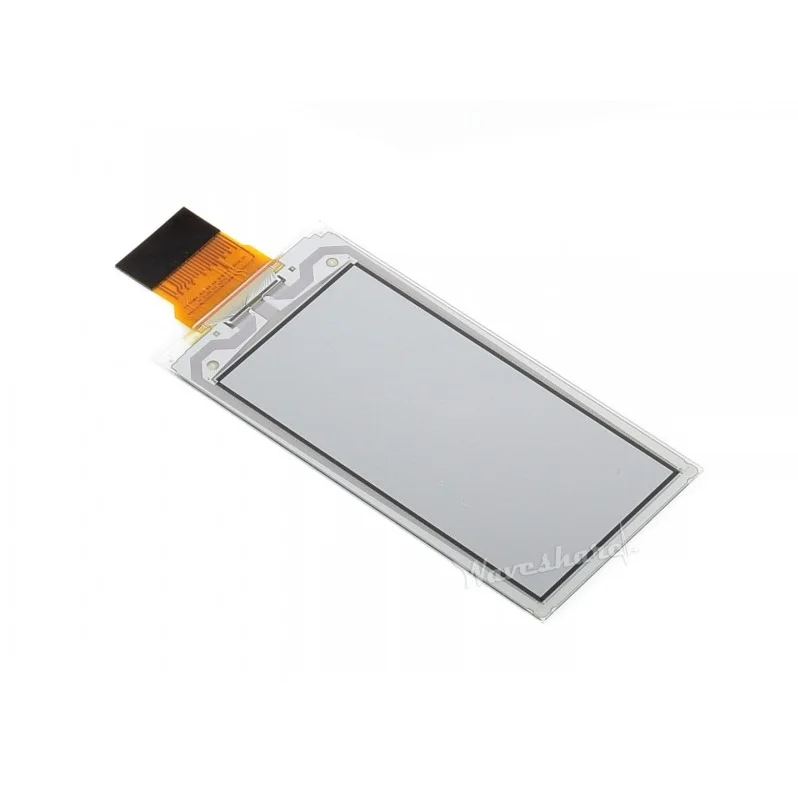

Waveshare, 250x122, 2,13 дюйма, E-Ink raw display, интерфейс SPI, электронная бумага, черныйбелый, два цвета, совместим с Raspberry PiArduinoSTM32

Обзор

Это необработанный дисплей E-Ink, разрешение 2,13 дюйма, 250x122, со встроенным контроллером, связывающимся через интерфейс SPI, поддерживает частичное обновление.

Благодаря таким преимуществам, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, он станет идеальным выбором для таких приложений, как этикетка на полке, промышленный инструмент и так далее.

Особенности Без подсветки, долго отображает последнее содержимое даже при отключении питания Сверхнизкое энергопотребление, в основном мощность требуется только для освежения Поставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Характеристики Рабочее напряжение: 3,3 В Интерфейс: 3-проводной SPI, 4-проводной SPI Габаритные размеры: 29,2 мм × 59,2 мм × 1,05 мм Размер дисплея: 23,71 мм × 48,55 мм Шаг точки: 0,194 × 0,194 Разрешение: 250 × 122 Цвет дисплея: черный, белый Уровень серого: 2 Время частичного обновления: 0,3 с Время полного обновления: 2 С Мощность обновления: 26,4 МВт (тип.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° Ресурсы для развития

Вики:Www.waveshare.com/wiki/2.13inch_e-Paper_HAT

Рекомендуется

Чтобы быстро начать работу с этим необработанным дисплеем, обратите внимание на следующие платы драйвера:

Шляпа водителя электронной бумаги(Универсальный) Щит для электронной бумаги(Ардуино/нуклео) Плата драйвера e-Paper ESP8266(WiFi) Плата драйвера e-Paper ESP32(Wi-Fi / Bluetooth) Электронная бумага NB-IoT/GPRS HAT(NB-IoT / eMTC / GPRS) Содержимое упаковки

Вес:0,003 кг

Руководство по выбору Номер детали Цвета Серая шкала Разрешение Размер дисплея (мм) Габаритные размеры (мм) Время полного обновления Частичное обновление Интерфейс 1,02 дюймовая электронная бумага Черный, белый 2 128 × 80 21,76 × 14,00 32,6 × 18,6 2 & Radic; SPI 1,54 дюймовая электронная бумага Черный, белый 2 200 × 200 27,60 × 27,60 31,8 × 37,3 2 & Radic; SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2 200 × 200 27,60 × 27,60 31,8 × 37,3 8 × SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2 152 × 152 27,51 × 27,51 31,8 × 37,3 27 × SPI 2,13 дюймовая электронная бумага Черный, белый 2 250 × 122 48,55 × 23,71 59,2 × 29,2 2 & Radic; SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 2 & Radic; SPI 2,7 дюймовая электронная бумага Черный, белый 2 264 × 176 57,29 × 38,19 70,4 × 45,8 6 × SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2 264 × 176 57,29 × 38,19 70,4 × 45,8 15 × SPI 2,9 дюймовая электронная бумага Черный, белый 2 296 × 128 66,89 × 29,05 79,0 × 36,7 2 & Radic; SPI 2,9 дюймовая электронная бумага (B) Красный, черный, белый 2 296 × 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовая электронная бумага (C) Желтый, черный, белый 2 296 × 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовая электронная бумага (D) Черный, белый 2 296 × 128 66,90 × 29,06 79,0 × 36,7 2 & Radic; SPI 4,2 дюймовая электронная бумага Черный, белый 2 400 × 300 84,80 × 63,60 90,1 × 77,0 4 × SPI 4,2 дюймовая электронная бумага (B) Красный, черный, белый 2 400 × 300 84,80 × 63,60 90,1 × 77,0 15 × SPI 4,2 дюймовая электронная бумага (C) Желтый, черный, белый 2 400 × 300 84,80 × 63,60 90,1 × 77,0 15 × SPI 5,83 дюймовая электронная бумага Черный, белый 2 600 × 448 118,80 × 88,26 125,4 × 99,5 3,5 × SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2 600 × 448 118,80 × 88,26 125,4 × 99,5 14 × SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2 600 × 448 118,80 × 88,26 125,4 × 99,5 26 × SPI 6-дюймовая HD электронная бумага Черный, белый 16 1448 × 1072 122,40 × 90,60 138,4 × 101,8 <1 & Radic; Параллельный порт 7,5 дюймовая электронная бумага Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × SPI 7,5 дюймовая электронная бумага (B) Красный, черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,5 дюймовая электронная бумага (C) Желтый, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,8 дюймовая электронная бумага Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 & Radic; Параллельный порт 9,7 дюймовая электронная бумага Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,43 <1 & Radic; Параллельный порт 10,3 дюймовая электронная бумага (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 & Radic; Параллельный порт 12,48 дюймовая электронная бумага Черный, белый 2 1304 × 984 252,98 × 190,90 261,5 × 211,0 <8 × SPI 12,48 дюймовая электронная бумага (B) Красный, черный, белый 2 1304 × 984 252,98 × 190,90 261,5 × 211,0 <16 × SPI
