Ультразвуковой модуль, устройство для измерения расстояния, датчик для ультразвукового детектора волн Arduino, модуль измерения

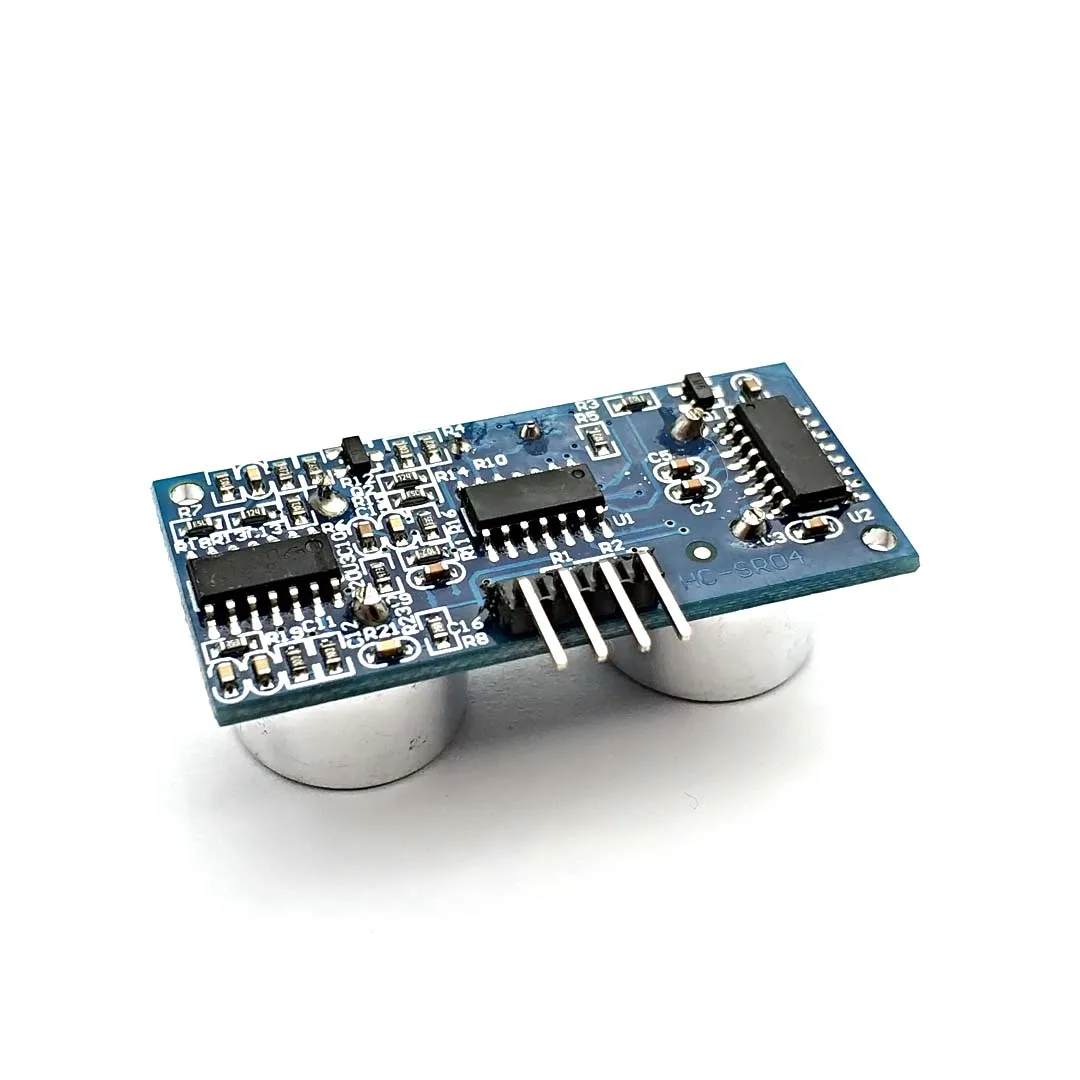

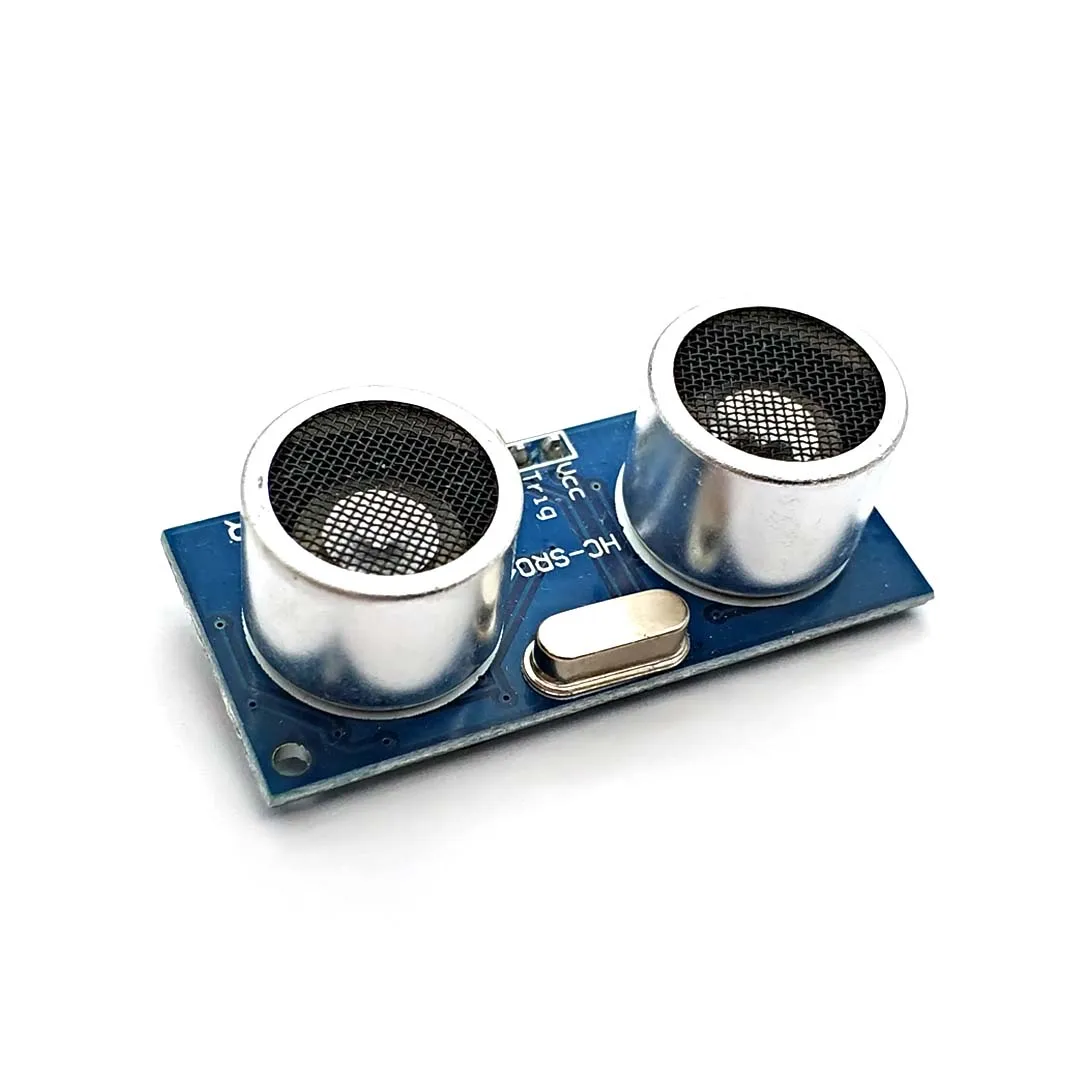

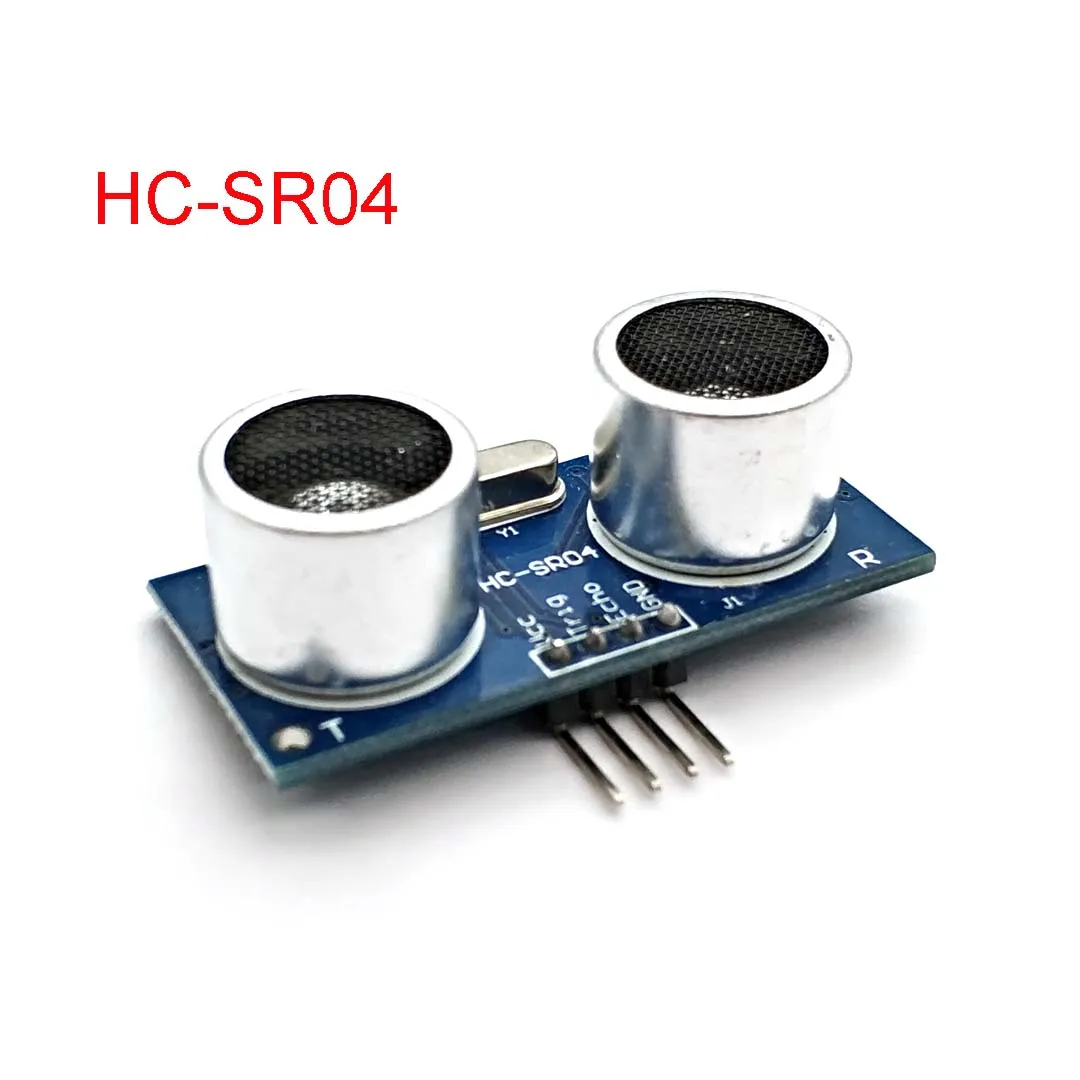

Ультразвуковой Модуль HC-SR04 датчик измерения расстояния для Arduino ультразвуковой волновой детектор

Описание

Основные технические параметры модуля: 1. Рабочее напряжение: 5 В (постоянный ток) 2. Статический ток: менее 2 мА. 3. Выходной сигнал: Электрический Частотный сигнал, высокий уровень 5 В, низкий уровень 0 В. 4. Угол датчика: не более 15 градусов. 5. Расстояние обнаружения: 2-450 см. 6. Высокая точность: до 0,3 см 7. Входной сигнал триггера: 10us TTL impulse 8. Эхо сигнал: выход TTL PWL сигнал Режим подключения: 1.VCC 2.trig(T) 3. Эхо (R) 4.GND Метод использования: Модуль питания с 5 В, выход будет 5 В, в то время как препятствия в диапазоне, или 0 В, если нет. Выходной штырь этого модуля используется в качестве импульсного выхода при противоугонном модуле и без ножки при диапазоне модулей. Примечание: модуль должен быть вставлен в цепь перед питанием, что позволяет избежать высокого уровня неправильной работы; Если нет, то питание снова. Принцип работы модуля: 1. Принять IO триггер через поставку по крайней мере 10us последовательности сигнала высокого уровня. 2. Модуль автоматически посылает восемь квадратных волн 40 кГц и автоматически определяет, получает ли возвращаемый импульсный сигнал. 3. При возврате сигналов, через выход высокого уровня и время высокого уровня непрерывное время от ультразвуковой передачи до приема. Испытательное расстояние = (время высокого уровня * скорость звука (340 м/с) / 2. Примечание: Этот модуль не подходит для подключения к электрической энергии, если вам нужно подключить этот модуль с электронной мощностью, тогда дайте терминалу GND этого модуля быть подключенным первым, в противном случае, это повлияет на нормальную работу модуля

Посылка в комплекте

1 шт. HC-SR04 Ультразвуковой Модуль
