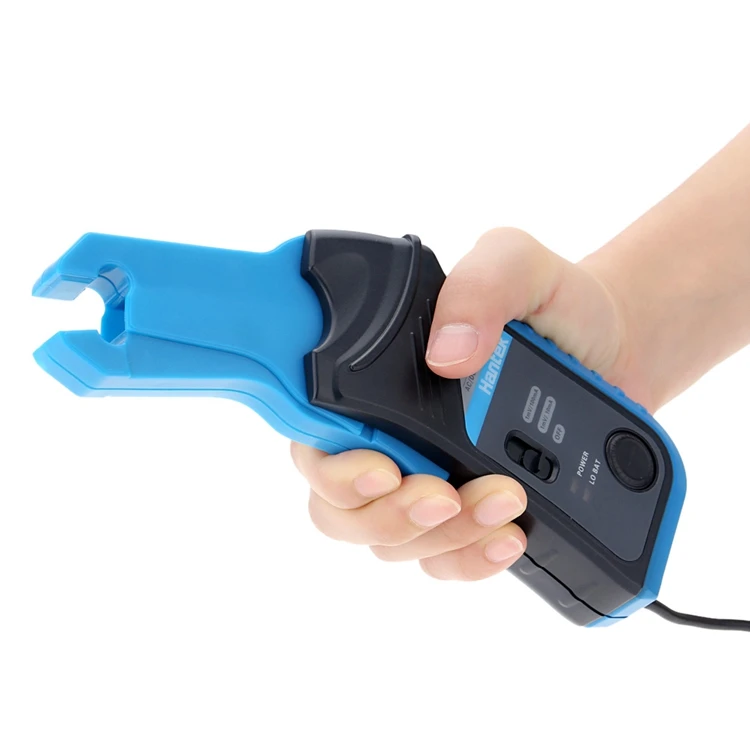

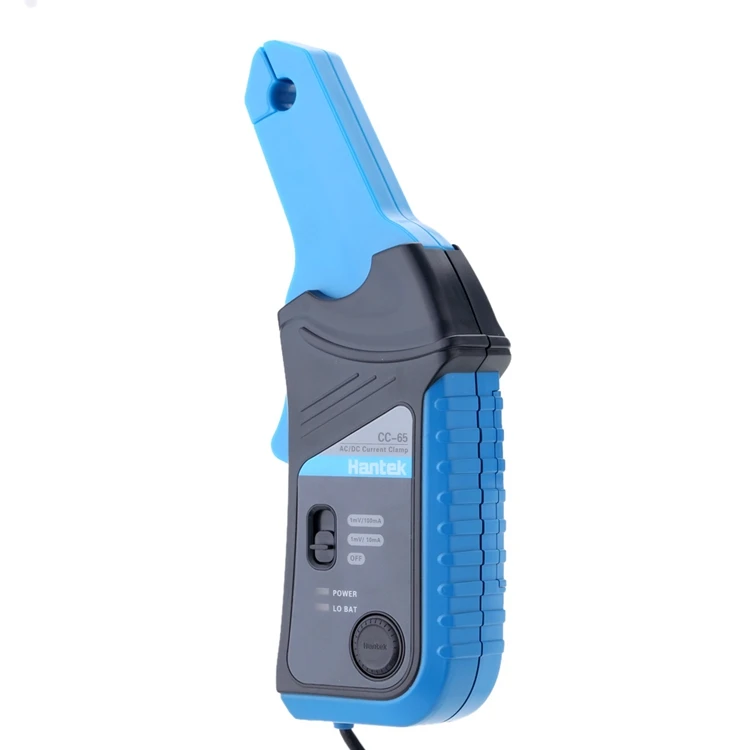

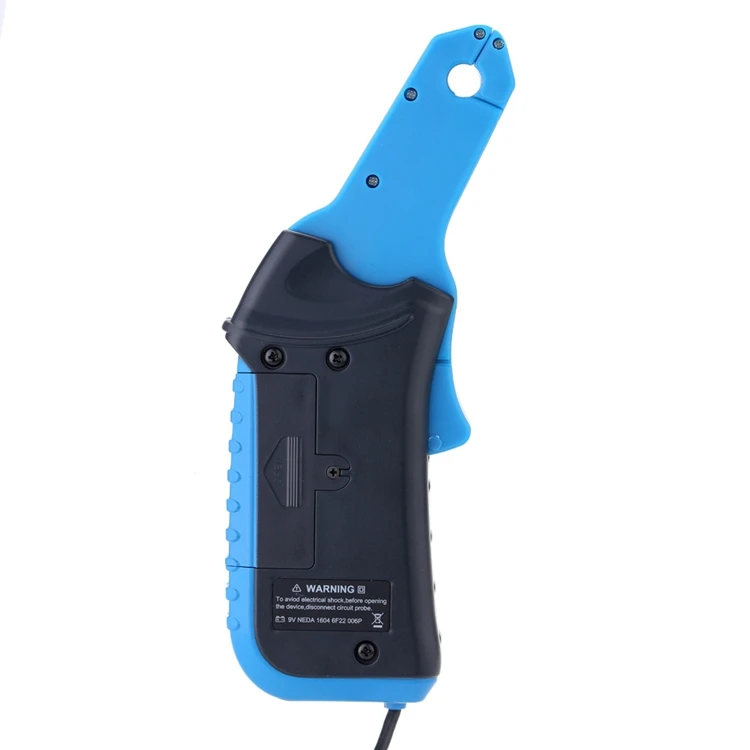

Hantek официальный CC-65 ACDC зажим измеритель-преобразователь для цифрового мультиметра осциллограф с разъемом типа BNC

Это преобразователь, который позволяет вашему мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы волны. При измерении переменного/постоянного тока с токовым зажимом мультиметр или область применения могут непосредственно измерять ток до 65А, с частотой uo до 20 кГц. В этом способе нет необходимости сломать цепь или повлиять на изоляцию для измерения тока.

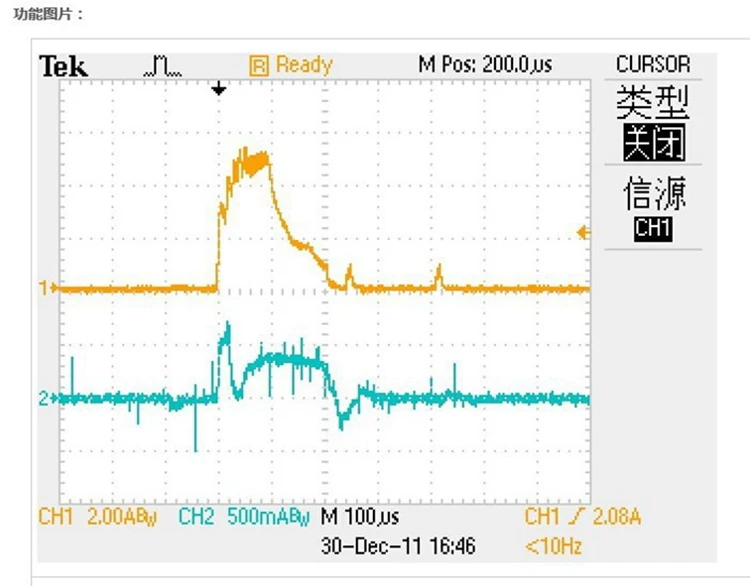

Диапазон частот переменного/постоянного тока: до 20 кГц.Диапазон эффективного измерения: от 20 мА до 65А постоянного тока.Позволяет мультиметру измерять текущие данные и позволяет осциллографу измерять текущие формы сигнала.Его текущий преобразователь состоит из пермаллоя и Холла элемента, который linearly преобразует переменный или постоянный ток в переменный или постоянный ток напряжения.При подключении к осциллографу с помощью разъема типа BNC вы можете наблюдать текущие формы сигналов.

Применение:Измерение цепи питания и анализ неисправностей;Привод двигателя преобразователя частоты (или другой электроники) измерения;Измерение электрооборудования.

Диапазон DCA

1МВ/10мА

±(1.5% ± 5ма) 10мА ~ 20А

1 мВ/100 мА

±(2% ± 20мА) 100мА ~ 40А;

±(4% ± 0.3A) 40A ~ 65A

Диапазон ACA

1МВ/10мА

±(2% ± 30mA) 100mA ~ 10A (40 Гц ~ 2 кГц);

±(4% ± 30мА) 100мА ~ 10А (2 кГц ~ 10 кГц);

±(6% ± 30mA) 100mA ~ 10A (10 кГц ~ 20 кГц);

±(8% ± 30мА) 10A ~ 15A (40 Гц ~ 20 кГц)

1 мВ/100 мА

±(2% ± 30мА) 200мА ~ 40А (40 Гц ~ 1 кГц);

±(4% ± 30мА) 200мА ~ 40А (1 кГц ~ 2 кГц);

±(6% ± 30мА) 200мА ~ 40А (2 кГц ~ 5 кГц);

±(8% ± 0.3A) 40A ~ 65A (40 Гц ~ 20 кГц)

Размер захватываемого проводника

Макс. 9 мм

Индикатор низкого заряда батареи

Красный светодиодный светильник

Рабочая температура

От 0 °C до 50 °C, 70% относительной влажности

Температура хранения

От-20 °C до + 70 °C, 80% RH

Тип батареи

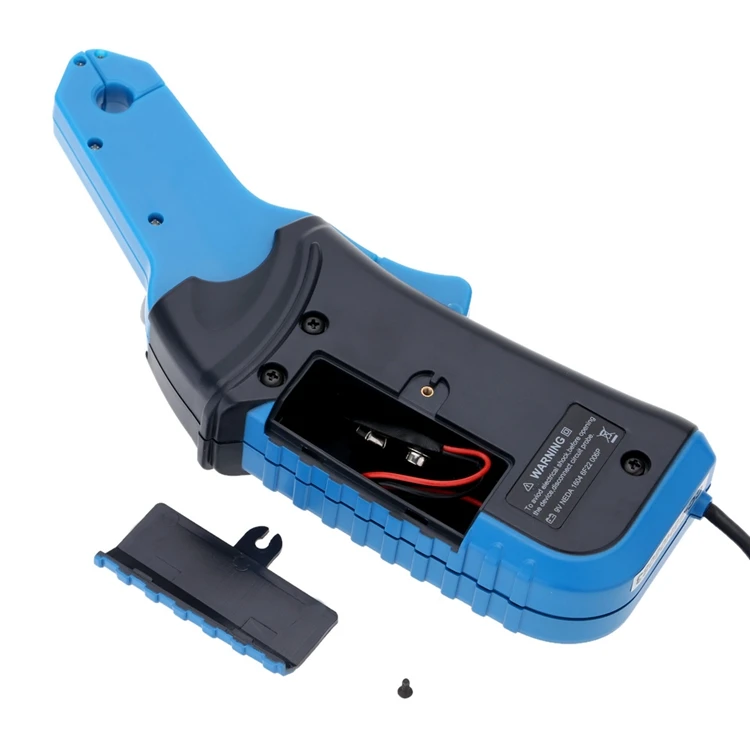

1*9V 6F22 батарея (не входит в комплект)

Выход

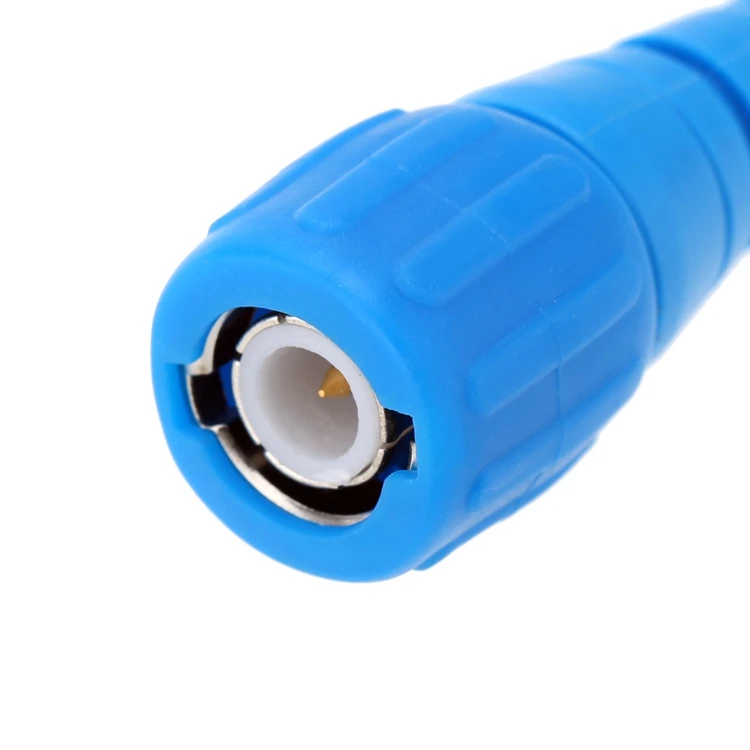

Штепсельная Вилка BNC

Размеры

195*70*33 мм/7,67*2,75*1,3 дюйма

Вес

184 г/6,5 унций

Посылка с размером

21,5*11*5 см/8,46*4,33 * 1.97in

Вес посылка

251 г/8,85 унций

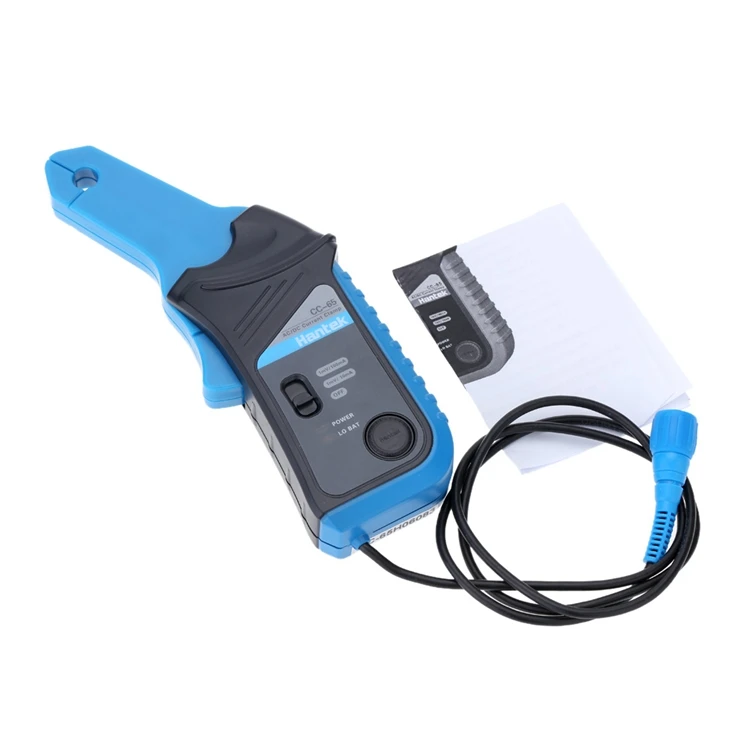

1 * токовый зажим с BNC вилкой

1 * Руководство пользователя (на английском языке)
