Последнее обновление: 06.05.2022

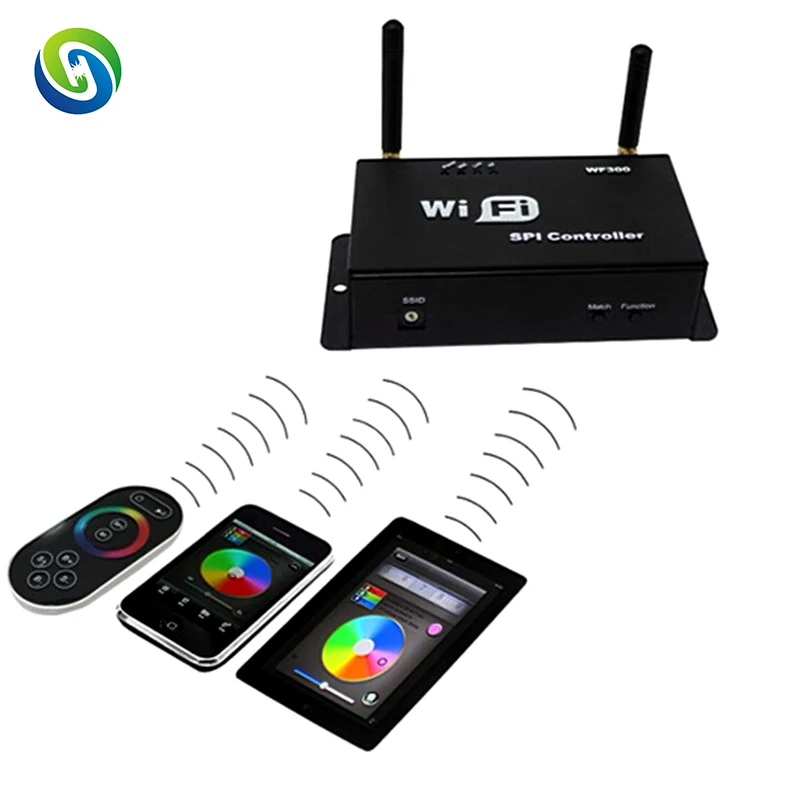

WF300 WiFi-SPI контроллер IC светодиодный Пиксельная полоса и пиксельный модуль света SPI WiFi светодиодный диммер DC5 ~ 24V вход выход 4A * 3 канала
Название: контроллер WiFi-SPI
Модель: WF300

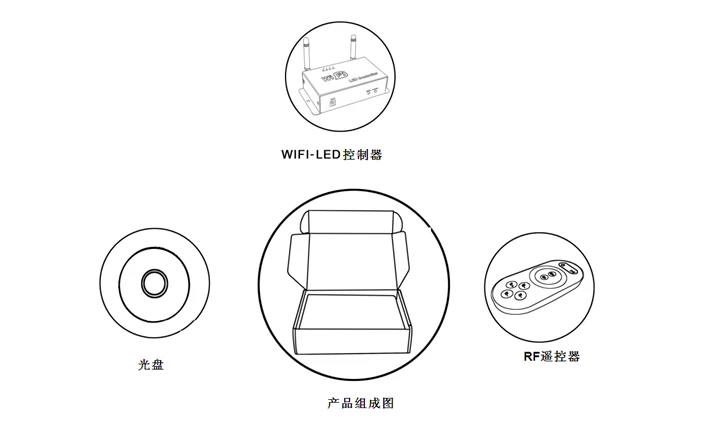

I. Суммирование продукта1. Продукт составляет1. Светодиодный WiFi контроллер
Это ядро продукта, ответственный за получение контрольного сигнала и светодиодный контроль оборудования.
2. Радиочастотный пульт дистанционного управления
В состоянии не использовать мобильный телефон в качестве пульта дистанционного управления, вы можете выбрать Радиочастотный пульт дистанционного управления для управления светодиодный.
3. Диск
Включает операционную систему IOS и операционную систему Android mobile soft.
2. Суммирование
Светодиодный WiFi контроллер соответствует традиционным инфракрасным, RF технологии контроллера, это рождение рынка и спроса клиентов, это Контроллер одного типа, который интегрирует новейшие технические Технологии wifi на рынке. Это делает светодиодный контроль более удобным, более hommization. Мы можем использовать систему Android или мобильный телефон системы IOS для установки программного обеспечения управления, затем он может контролировать светодиодный, это пожелания каждого клиента.
Использование технологии Wi-Fi может сделать наш диапазон управления более широким, может избавиться от узких ограничений пространства, в строительстве может управлять более 50 м, на открытом воздухе может управлять более 100 м.
В состоянии не использовать мобильное программное обеспечение, также можно использовать пульт дистанционного управления для управления, очень удобно, принести много вариантов для вас.
II. Технические параметры1. Технические параметры дистанционного управления1: Рабочая температура:-20-60 градусов
2: метод электропитания: AAA3
3: Напряжение питания: 1.5V3
4: мощность в режиме ожидания: 0,015 МВт
5: ток в режиме ожидания: 3uA
6: Рабочий ток: 200uA
7: ток излучения: 10 мА
8: расстояние дистанционного управления: около 30 м
9: время работы в режиме ожидания: 6 месяцев
2. Технические параметры программного обеспечения1: Название: волшебный цвет
2: платформа во время работы: версия Android поддерживает систему Android (лучше поддержка Samsung,
HTC), версия IOS поддерживает систему IOS, оборудование должно иметь функцию WiFi.
3: Язык: английский
4: Категория: связь
5: бесплатно, зеленый, без подключений
3. Технические параметры контроллера1: Рабочее напряжение: DC5--24V
2: управление на выходе: выход сигнала SPI
3: Выходной ток: 4A3
4: режим подключения: Сигнальные провода SPI (данные, CLK)
5: Внешние размеры: L107W65H30 (мм)
6: Чувствительность приема: 802.11b DSSS(-5dBm),802.11b CCK (-10dBm), 802,11g
OFDM(-15dBm)

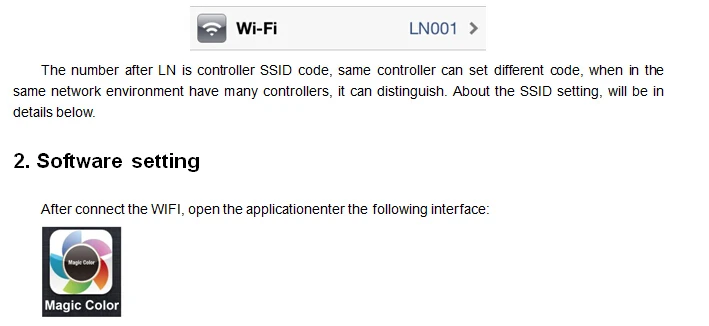

III. Инструкция по волшебному цвету1. WIFI подключениеПосле включения контроллера, откройте набор мобильных телефонов Wi-Fi, выполните поиск сети Wi-Fi, вы проверите, что оборудование WIFI называется LN + номер, например, «LN001», "LN003" и так далее, как на картинке:
Световой светильник
Функциональная Таблица
Мощность
Индикатор питания Светильник, долгое время яркий показывает источник питания нормально
Wifi
Свободное время, долгое время, яркий, есть wifi данных введите мерцание, конфигурация wifi Ssid off
Ссылка
Есть wifi Дата входа, затем мерцание, нет wifi данных, затем выключено.
RF
Есть радиочастотные удаленные данные или нажмите клавишу управления, затем мерцание, свободное время.

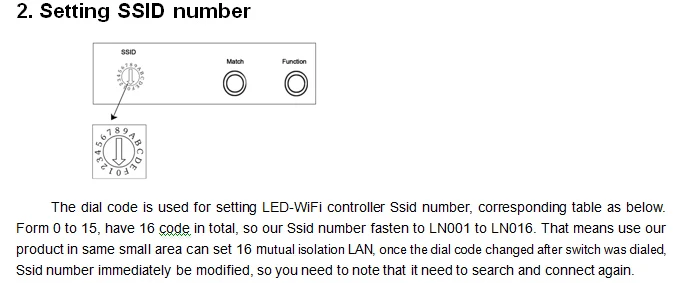

Код
SSID
0
LN001
1
LN002
2
LN003
3
LN004
4
LN005
5
LN006
6
LN007
7
LN008
8
LN009
9
LN010
A
LN011
B
LN012
C
LN013
D
LN014
E
LN015
F
LN016

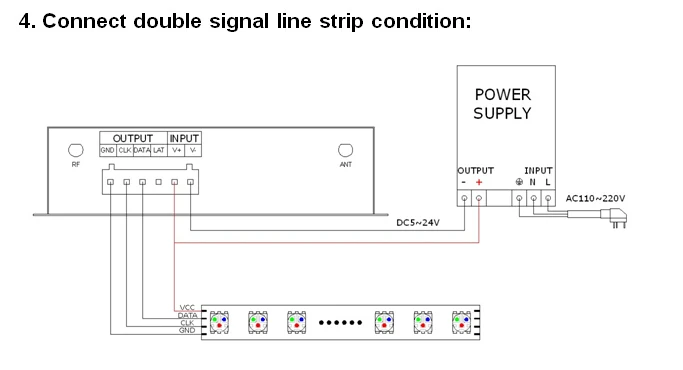

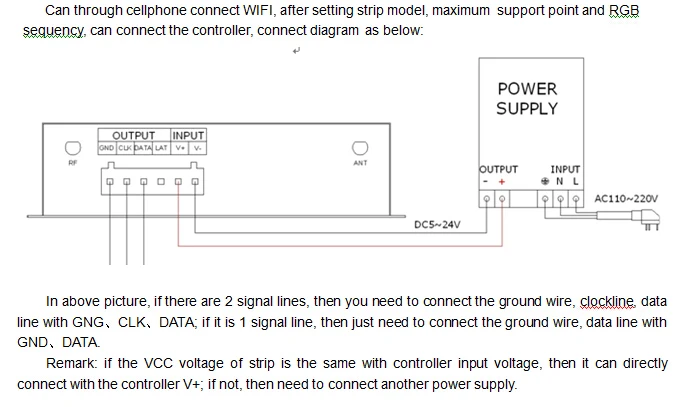

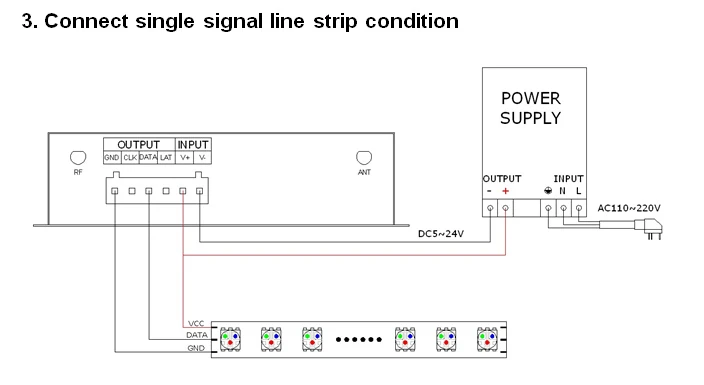

3. Подключение светодиодный, порт питанияСветодиодная лента в соответствии с моделью подключения соответствующего порта.
4. Функция Match KeyВ первый раз используйте контроллер и пульт дистанционного управления, возможно, потому, что адрес контроллера и адрес дистанционного управления не совпадают, это приведет к тому, что пульт дистанционного управления не может управлять, в это время, необходимо использовать эту кнопку, чтобы сделать этот адрес 2 совпадающими.
Метод использования: во-первых, нажмите клавишу контроллера «Match», в то же время нажмите любую клавишу пульта дистанционного управления, более 2 с, теперь светильник индикатора дистанционного управления RF будет мигать 3 раза, отпустите ключ «Match», затем закончите.
5. Функция функционального ключаФункция»-это композитная кнопка, она имеет функцию переключения и изменения режима.
Функциональная Инструкция: длительное время (более 2 с): выключение;
Короткое нажатие (менее 1 с): изменение режима.

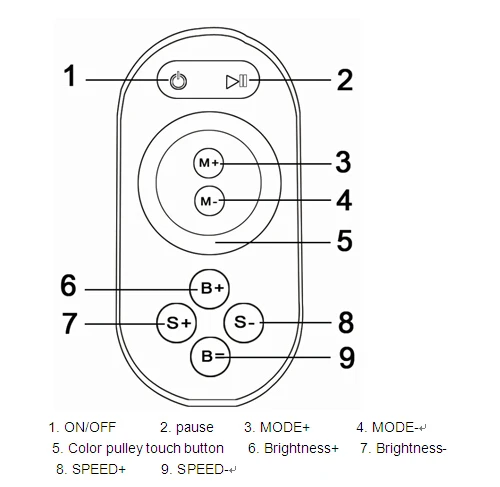

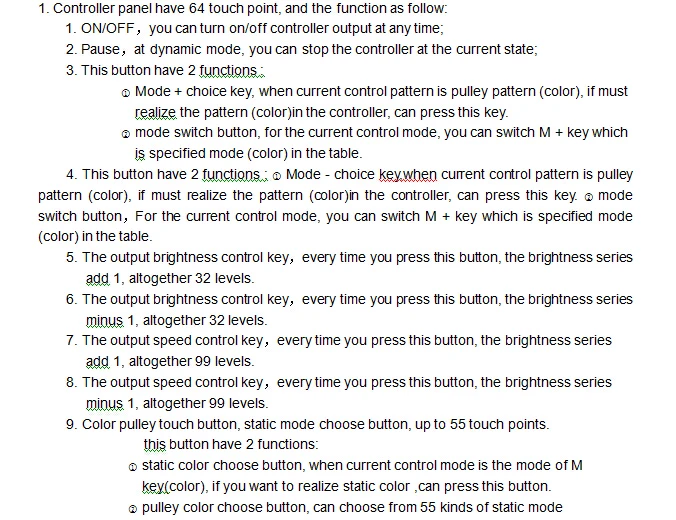

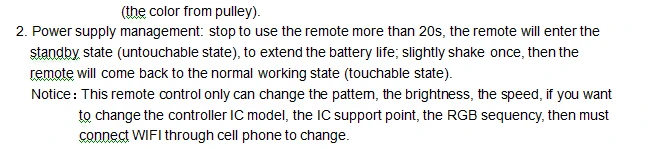

6. Функция дистанционного управления
7. Встроенный режим контроллера
Режимы
Инструкция по режиму
1
Статический красный
2
Статический зеленый
3
Статический синий
4
Статический желтый
5
Статический фиолетовый
6
Статический циан
7
Статический белый
8
Красная лошадь направо
9
Красная лошадь слева
10
Зеленая лошадь направо
11
Зеленая лошадь слева
12
Синяя лошадь направо
13
Синяя лошадь слева
14
Красная лошадь гонки нижний занавес
15
Зеленый занавес для скачек
16
Три основных цвета лошадь гоночная щетка вперед направление
17
Трехцветная кисть для конной гонки
18
Три основных цвета лошадь гонки кисти занавес
19
Три цвета смешивания лошадь гонки кисти нижний занавес
20
Семицветная кисть для скачек в прямом направлении
21
Семицветная кисть для скачек в обратном направлении
22
Семицветный занавес для скачек
23
Семицветная кисть для конной гонки нижний занавес
24
Три основных цвета кисти вперед направление
25
Три основных цвета кисти обратное направление
26
Три цвета смешивания кисти в прямом направлении
27
Три цвета смешивания кисти обратное направление
28
Семицветная кисть в прямом направлении
29
Семицветная кисть обратного направления
30
Три основных цвета кисти занавес
31
Три основных цвета кисти нижний занавес
32
Семь цветов кисти занавес
33
Семь цветов кисти нижний занавес
34
Три основных цвета стробоскоп
35
Семицветная стробоскоп
36
Три основных цвета jumpy изменить
37
Три цвета смешивания jumpy изменить
38
Семицветное изменение jumpy
39
Зеленый, синий, желтый, три цвета, волна, бегущая вперед
40
Сине-желтый-голубой три цвета волны по волнам бегут в обратном направлении
41
Три цвета смешивания, три цвета волны по волнам, идущим вперед
42
Три цвета смешивания три цвета волны по волнам бегут в обратном направлении
43
Сине-желтый-голубой три цвета волны по волнам, идущим вперед
44
Зелено-синий занавес
45
Сине-желтый нижний занавес
46
Семицветная волна в прямом направлении
47
Семицветная волна обратного направления
48
Синий путь назад
49
Красный путь вперед
50
Красный путь назад
51
Зеленый путь вперед
52
Зеленая тропа обратного направления
53
Синий путь вперед
54
Желтый путь вперед
55
Cyan trail forward direction
56
Фиолетовое направление назад
57
Белый путь вперед
58
Белый путь назад
59
Семицветная беговая дорожка в обратном направлении
60
Семицветная беговая дорожка в прямом направлении
61
Изменение цвета: голубой-красный-голубой
62
Изменить цвет фиолетовый-Красный-фиолетовый в прямом направлении
63
Изменение цвета фиолетовый-Красный-фиолетовый обратное направление
64
Изменить цвет желтый-зеленый-желтый в прямом направлении
65
Изменение цвета желтый-зеленый-желтый обратное направление
66
Изменение цвета: голубой-зеленый-голубой
67
Изменение цвета cyan-green-cyan обратное направление
68
Изменить цвет фиолетовый-синий-фиолетовый в прямом направлении
69
Изменение цвета фиолетовый-синий-фиолетовый обратное направление
70
Изменение цвета: голубой-синий-голубой
71
Изменение цвета cyan-blue-cyan обратное направление
72
Изменить цвет белый-красный-белый в прямом направлении
73
Изменение цвета белый-красный-белый обратное направление
74
Изменить цвет зеленый-красный-зеленый вперед направление
75
Изменение цвета синий-красный-синий обратное направление
76
Изменить цвет желтый-Красный-желтый в прямом направлении
77
Изменение цвета желтый-Красный-желтый обратное направление
78
Изменить цвет красный-желтый-красный
79
Изменение цвета: красный, фиолетовый, красный
80
Изменение цвета зеленый-голубой-зеленый
81
Изменение цвета зеленый-желтый-зеленый
82
Изменение цвета синий-фиолетовый-синий
83
Автоматическое воспроизведение 8 ~ 82
V. Объяснение установленного оборудования
Эта структура соединителя относится к структуре ящика, интерфейс устройства источника питания и Светодиодный интерфейс вместе, четыре интерфейса с левой стороны (GND,CLK,DATA, LAT)-это светодиодный соединитель, пятым интерфейсом является подключение анода V + источника питания, шестым интерфейсом является подключение катода V-источника питания. Этот контроллер теперь может поддерживать 10 видов SPI полосы на рынке, следующим образом:
Номер
Модель
Сигнальная линия
1
LPD6803
Данных, CLK
2
TM1803
Данные
3
UCS1903
Данные
4
WS2811
Данные
5
TM1812
Данные
6
TM1809
Данные
7
WS2801
Данных, CLK
8
TLS3001
Данные
9
TLS3008
Данные
10
P9813
Данных, CLK
