TUF-2000M, DN15-100, DN50-700mm, DN80-2000, DN300-6000, цифровой ультразвуковой расходомер, модуль датчика, индикатор, счетчик

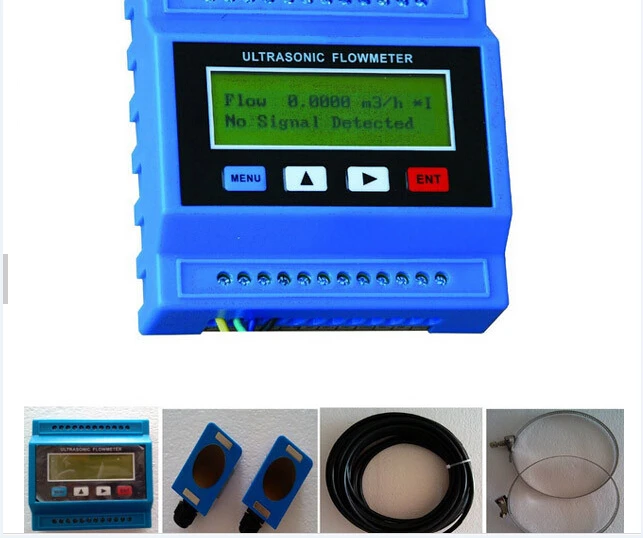

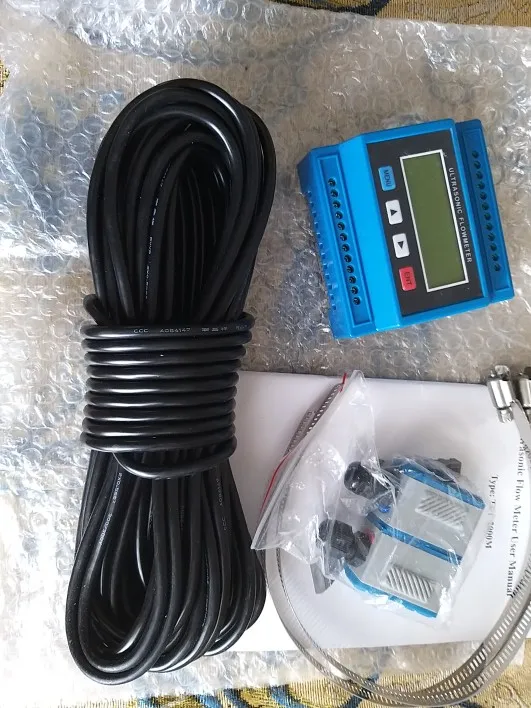

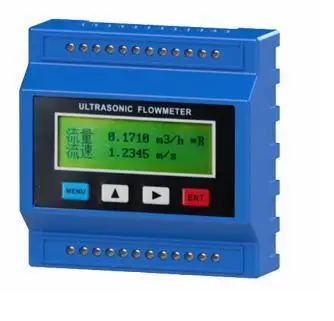

TUF-2000M-TM-1 DN50-700mm модуль потока для цифрового ультразвукового расходомера расходомер Датчик Индикатор счетчик

Основные характеристики:

Особенности

Описание

Высокая точность

Линейность: лучше 0.5%, Повторяемость: лучше 0.2%, точность: лучше ± 1%

Широкий диапазон измерений

Несколько типов датчиков для выбора, размер трубы от dn15 мм до dn6000мм

Дальнее расстояние передачи

Соединительный Модуль и дополнительный метр через интерфейс RS-485, расстояние передачи до 1000 м

Мощные функции

Ток на выходе: 4-20мА, один канал, используется для передатчика потока/тепла;

OCT выход: Два канала, используется для переключения потока/тепла;

Входной ток: 4-20 мА, три канала, используется для сбора данных;

Трехпроводный сигнал сопротивления (PT100): Два канала, используется для калориметра.

Широкое применение

Его уникальные особенности, особенно низкая стоимость, малый размер, высокая производительность, местный дисплей, делают его идеальным выбором для промышленной автоматизации, управления обработкой, расходомера сети, композиционирования многоканальный, высокая точность расходомера.

Примечание: Если вам нужны модули для измерения тепла, пожалуйста, укажите, когда размещаете заказ.

ОБЩАЯ СПЕЦИФИКАЦИЯ

Общая Спецификация:

Дополнительные транзисторы

Модель

Диапазон измерений

Температура жидкости

Точность

Зажим-на

TS-2 (маленький размер)

TUF-2000MNB1

DN15-100mm

-30C ° ∼ 90C °

Поток ± 1%

Тепло ± 2%

TM-1 (средний размер)

TUF-2000MNB2

DN50-700mm

TL-1 (большой размер)

TUF-2000MNB3

DN300-6000mm

Зажим высокого качества

THS-1 (маленький размер)

TUF-2000MNB4

DN15-100mm

-30C ° ∼ 160C °

THM-1 (средний размер)

TUF-2000MNB5

DN50-700mm

Вставка

TC-1 (стандарт)

TUF-2000MNC1

DN80-6000mm

-40C ° ∼ 160C °

TLC-2 (удлиненный)

TUF-2000MNC2

Раздел Prover

Раздел Prover

TUF-2000MNG

DN15-1000mm(См. Приложение 2)

-40C ° ∼ 160C °

Поток ± 0.5%

Питание

Первичный метр: 8-36VDC, вторичный метр: AC220V или DC24V

Вход

3 канала 4-20mA аналоговый вход переменного тока, 2 канала Tri-провода сопротивленияВход сигнала (PT100)

Выход

Изоляции RS-232/RS-485 выход, 2 канала изоляции октябряВыход 1 канал изоляции 4-20mA выход (двухпроводная система)

Протоколы связи

Совместимость с MODBUS, протокол METER-BUS, Fuji extendedПротокол и общий протокол счетчика воды.

Структура унифицированного калориметра

Схема состава измерения точки потока
