Дисплей Waveshare E-Ink 2,13 дюйма, шляпа для Raspberry Pi 250x122, электронная бумага с разрешением SPI, поддерживает частичное Обновление версии 2

Дисплей E-Ink для Raspberry Pi, интерфейс SPI, 250x122, 2,13 дюйма Обзор

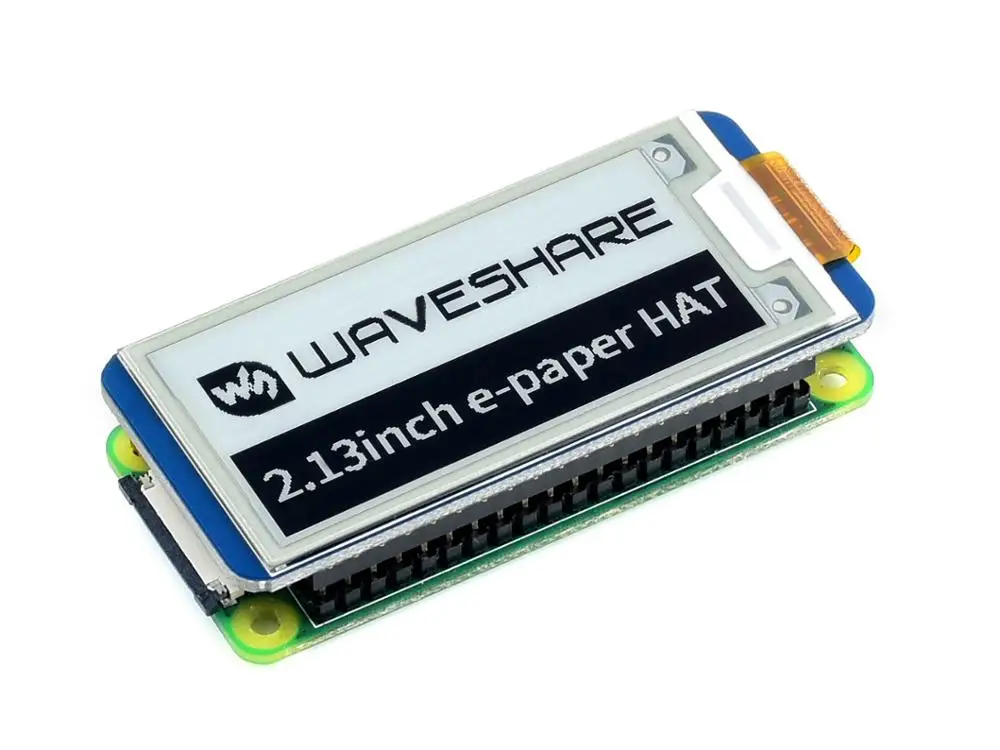

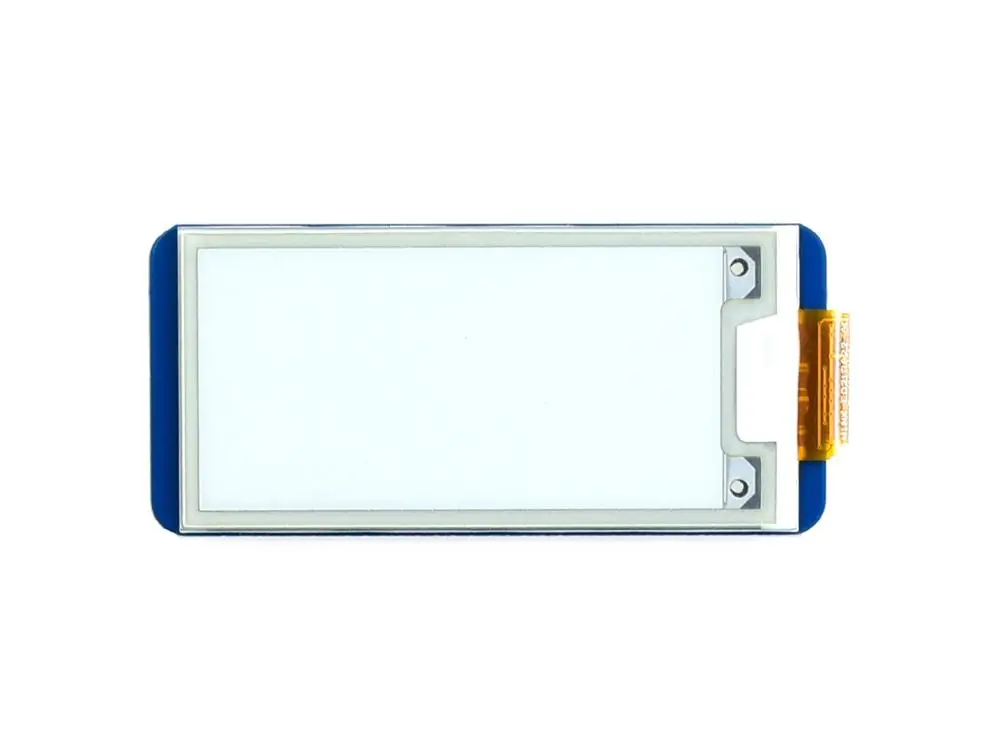

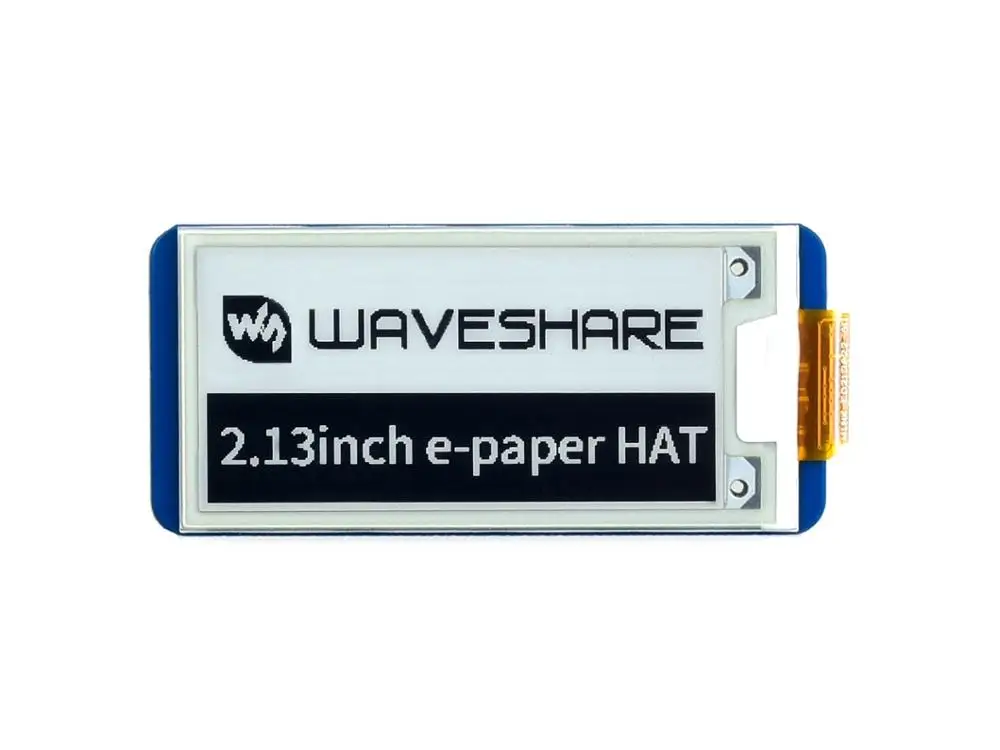

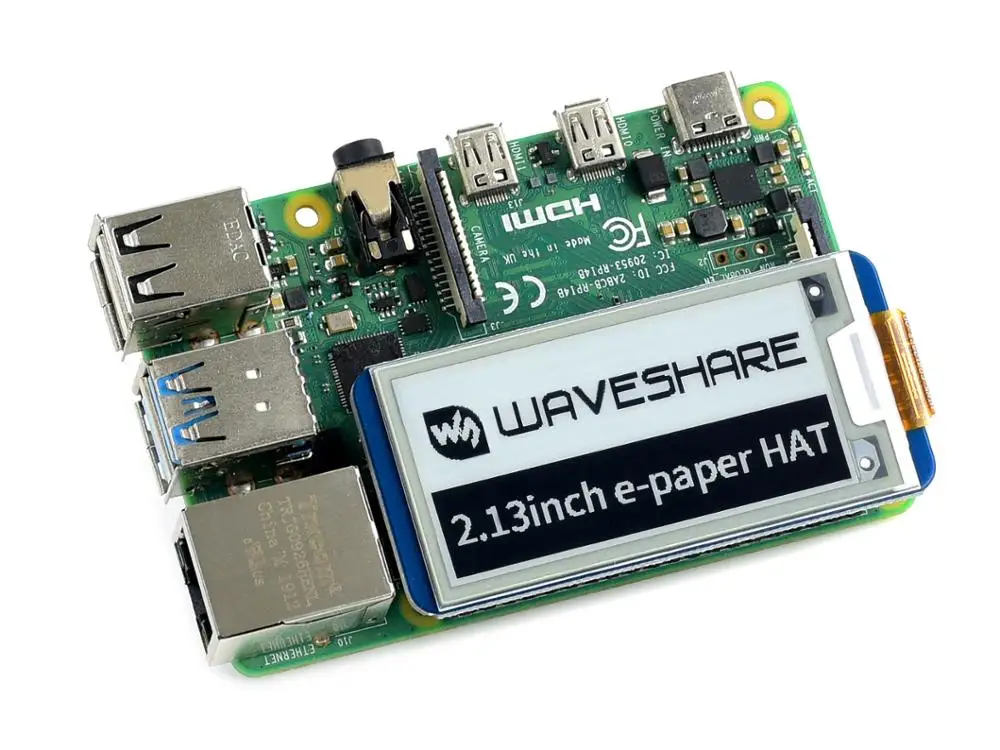

Это шляпа дисплея E-Ink для Raspberry Pi, 2,13 дюйма, с разрешением 250x122, со встроенным контроллером, общения через интерфейс SPI, поддерживает частичное обновление.

Благодаря таким преимуществам, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электроэнергии, это идеальный выбор для таких приложений, как бирка для полки, промышленный инструмент и так далее.

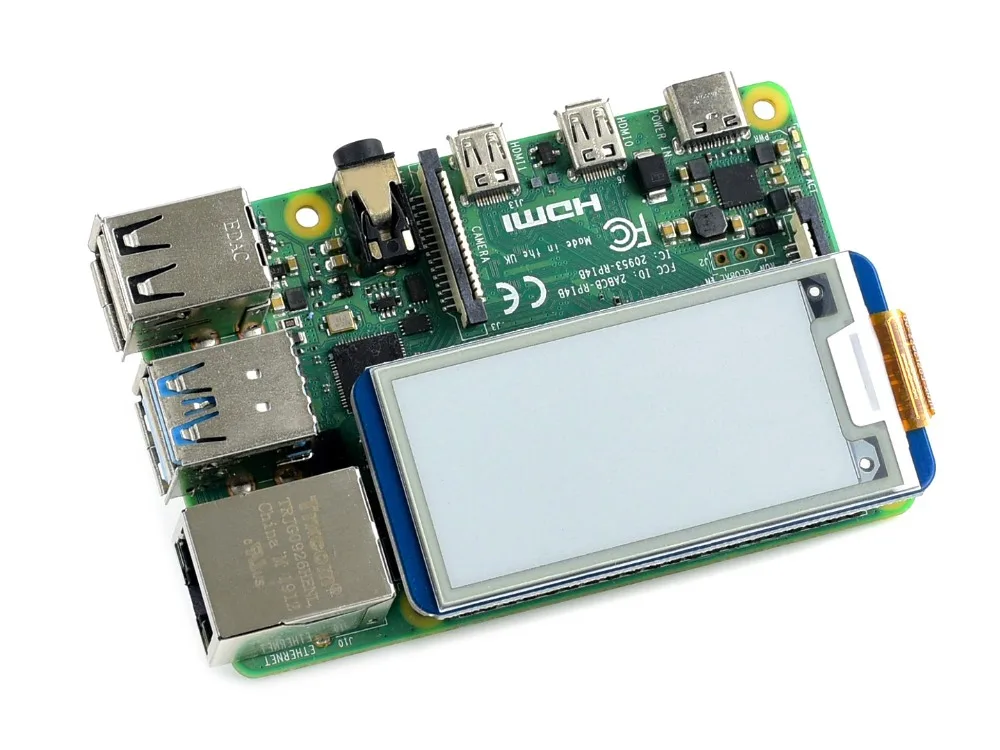

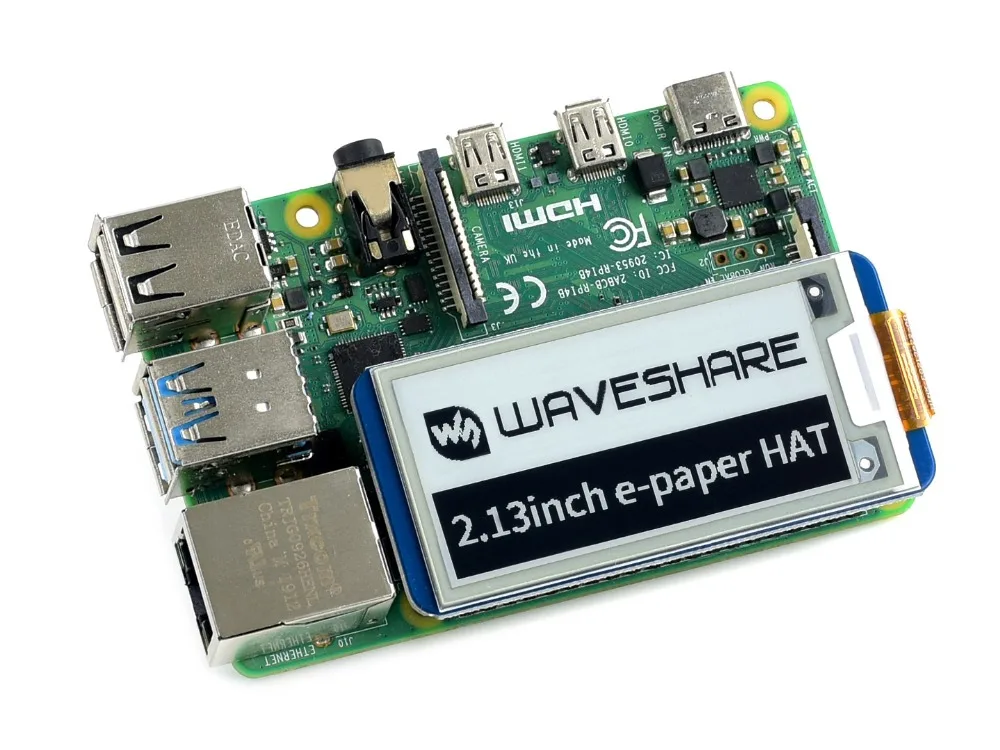

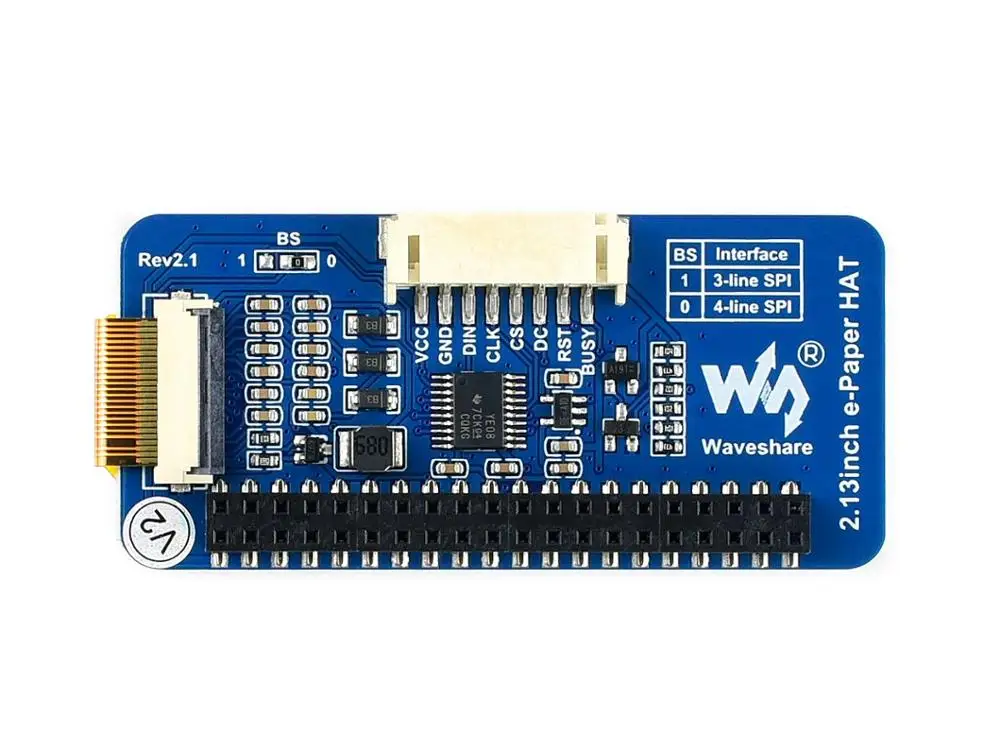

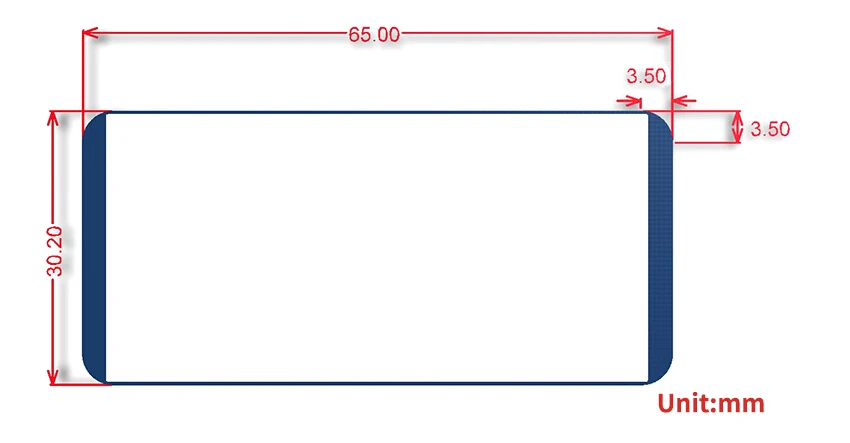

Особенности Без подсветки, держит дисплей в течение длительного времени, даже когда выключен Ультранизкое энергопотребление, в основном, требуется только освежающее питание Стандартный удлинитель Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi, Jetson Nano Интерфейс SPI, для подключения к другим платам контроллера, таким как Arduino/Nucleo, и т. Д. Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU Поставляется с возможностями разработки и руководством (примерами для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 V/5V Интерфейс: SPI Габаритные размеры: 65 мм × 30,2 мм Размер дисплея: 23,71 мм × 48,55 мм Шаг точки: 0,194 × 0,194 Разрешение: 250 × 122 Цвет дисплея: черный, белый Серый уровень: 2 Частичное обновляемому времени: 0,3 s Время полного обновления: 2s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° Интерфейс Символ Описание продукта: VCC 3,3 V/5V GND Заземления NC NC DIN SPI MOSI pin-код CLK SPI SCK pin-код CS Выбор чипов SPI, низкий уровень активности Постоянного тока Выбор данных/команд (высокие данные, низкие для команды) RST Внешний сброс, низкий заряд BUSY Выходная мощность, высокая активность Размеры

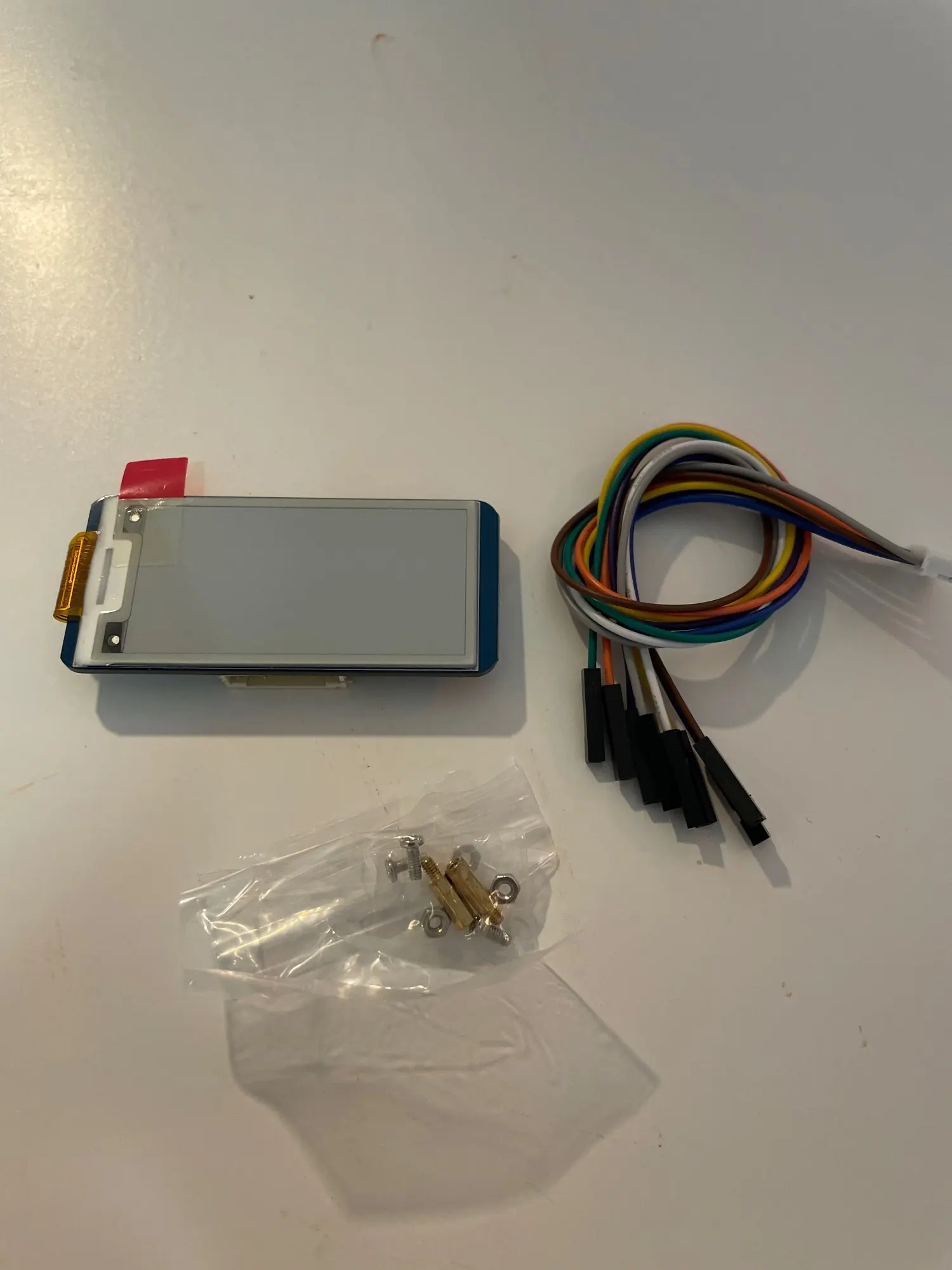

Фото



Развития ресурсы

Вики:Www.wav eshare.com/wiki/2.13inch_e-Paper_HAT

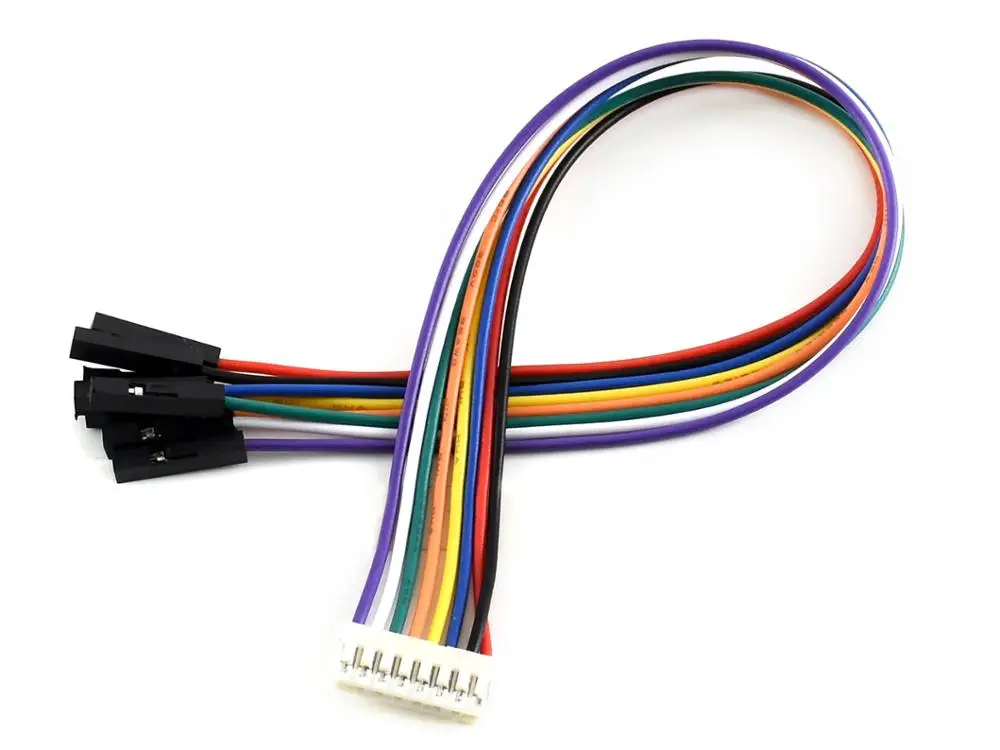

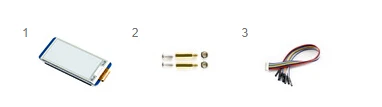

  Посылка содержание

Вес:0,014 кг

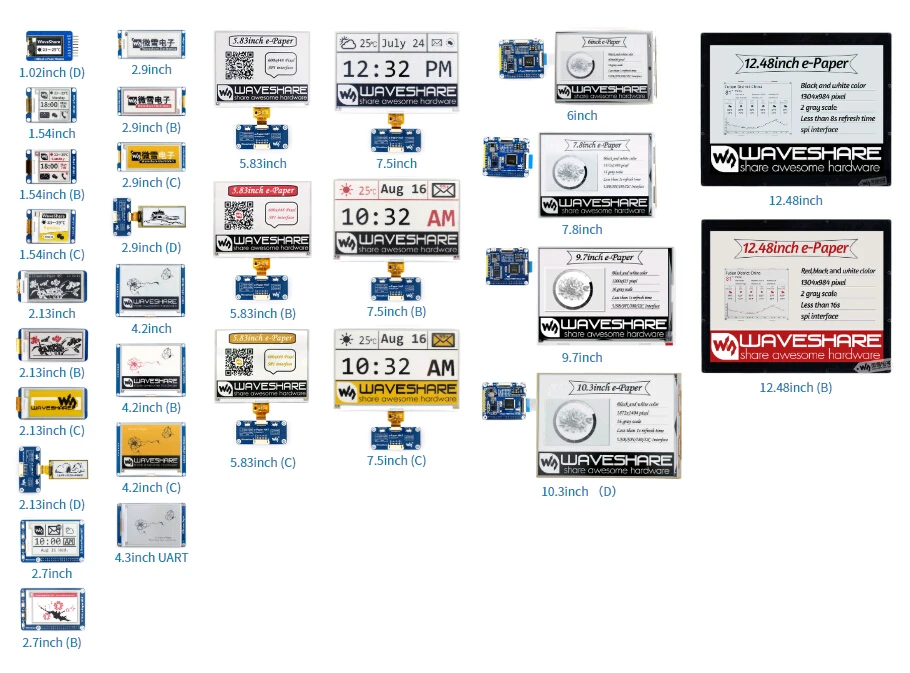

  Гид по выбору Номер изделия: Цвета Серая шкала Разрешение Размер дисплея (мм) Габаритные размеры (мм) Время полного обновления (ы) Частичное обновление PI заголовка1 Интерфейс 1,54 дюймовый модуль электронной бумаги Черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 2 √ × SPI Модуль e-Paper 1,54 дюйма (B) Красный, черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI Модуль e-Paper 1,54 дюйма (C) Желтый, черный, белый 2 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюйма шляпа из электронной бумаги Черный, белый 2 250 × 122 48,55 × 23,71 65,0 × 30,2 2 √ √ SPI 2,13 дюйма шляпа из электронной бумаги (B) Красный, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × √ SPI 2,13 дюйма электронная бумажная шляпа (C) Желтый, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × √ SPI 2,13 дюйма e-Paper HAT (D) Черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 2 √ √ SPI 2,7 дюймовый e-Бумага шляпа Черный, белый 2 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × √ SPI 2,7 дюймовый e-Бумага шляпа (B) Красный, черный, белый 2 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × √ SPI 2,9 дюймовый e-Бумага модуль Черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 2 √ × SPI 2,9 дюймовый e-Бумага модуль (B) Красный, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый e-Бумага модуль (C) Желтый, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый e-Бумага шляпа (D) Черный, белый 2 296 × 128 66,90 × 29,06 79,0 × 36,7 2 √ √ SPI 4,2 дюймовый e-Бумага модуль Черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 4 × × SPI 4,2 дюймовый e-Бумага модуль (B) Красный, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2 дюймовый e-Бумага модуль (C) Желтый, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3 дюймовый e-Бумага UART модуля Черный, белый 4 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,83 дюйма шляпа из электронной бумаги Черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 3,5 × √ SPI 5,83 дюйма шляпа из электронной бумаги (B) Красный, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 14 × √ SPI 5,83 дюйма электронная бумажная шляпа (C) Желтый, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × √ SPI 6 дюймов e-Бумага шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 √ √ USB/SPI/ I80/I2C 7,5 дюймовый e-Бумага шляпа Черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 6 × √ SPI 7,5 дюймовый e-Бумага шляпа (B) Красный, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × √ SPI 7,5 дюймовый e-Бумага шляпа (C) Желтый, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × √ SPI 7,8 дюймовый e-Бумага шляпа Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 √ √ USB/SPI/ I80/I2C 9,7 дюймовый e-Бумага шляпа Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 √ √ USB/SPI/ I80/I2C 10,3 дюймовый e-Бумага шляпа (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 √ √ USB/SPI/ I80/I2C 12,48 дюймовый модуль электронной бумаги Черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × √ SPI Модуль e-Paper 12,48 дюйма (B) Красный, черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × √ SPI Pi Header: стандартный удлинитель Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi
