Введение:

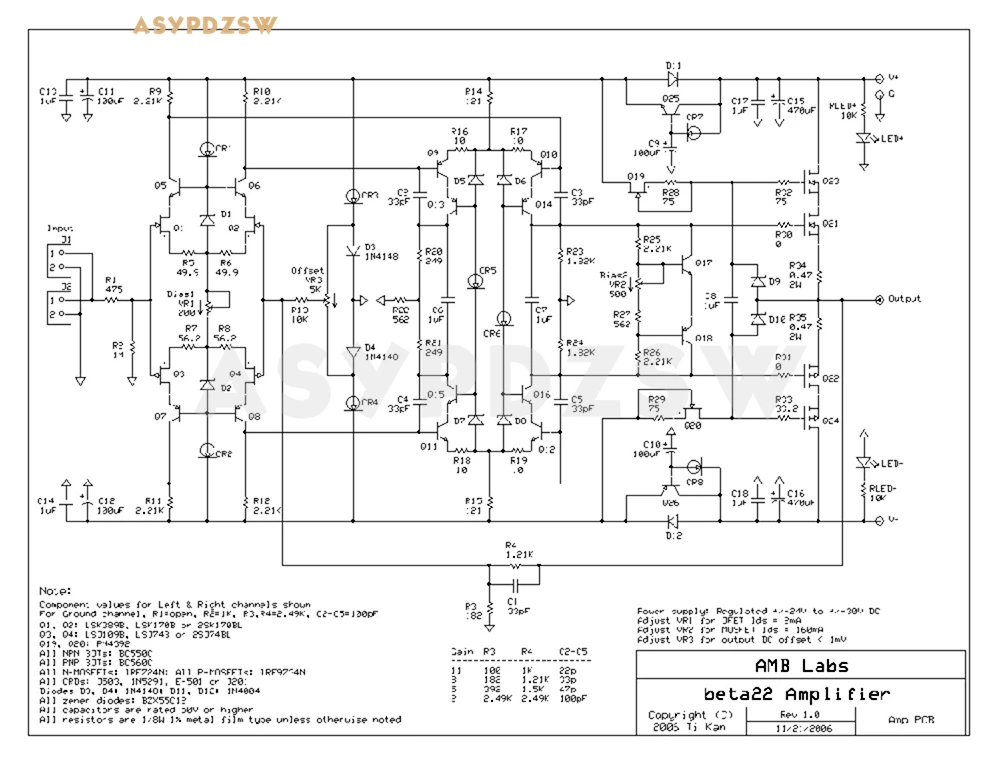

● B22 (beta 22)-высококачественный стереоусилитель DIY для динамических наушников. Он также может быть создан в качестве усилителя мощности для динамиков (18Wrms в 8Ω несбалансированный, или 50Wrms в 8Ω полностью сбалансированный), или в качестве преусилителя.
● Все-дискретные (без интегральных схем), полностью комплементарная и кодовая топология, высокая-токовая Выходная ступень MOSFET, полный класс А и тщательно настроенные рабочие точки обеспечивают vanishingly низкое искажение, высокую скорость, широкая полоса пропускания, низкое выходное сопротивление и высокая выходная мощность. Все элементы конструкции были тщательно изучены, чтобы создать усилитель, который выполняет так же хорошо на испытательном стенде, как и с музыкой.
● B22 является результатом проекта общественного обслуживания для аудиофилового любителя. Схема является открытым исходным кодом. Дизайн схемы, а также макет печатной платы-это работа AMB с участием сообщества DIY. Он разработан, чтобы быть относительно легко построить, но это не рекомендуется в качестве первого проекта для начинающих.
● Проект B22 в основном сосредоточен вокруг основной платы усилителя. Каждый PCB поддерживает один канал.
● Плата усилителя B22 не включает блок питания (блок питания). Для обеспечения питания цепи требуется отдельный двойной рельсовый источник постоянного тока.
● Сила тока на плате β22 составляет примерно 200 мА на плате в качестве усилителя для наушников, в зависимости от настроек настройки тока (смещения). В качестве усилителя динамика, ток может иметь пики более 5А на board 22 плату, в то время как он idles в то же время 200mA. Это хорошая идея использовать источник питания с некоторыми Головными Уборами выше максимальной тяги.
● Всегда измеряйте фактическое выходное напряжение источника питания, прежде чем подключить его к усилителю, чтобы убедиться, что его выходное напряжение соответствует ожидаемому.
● Рекомендуемая конфигурация β22 заключается в использовании подвесного источника питания. Это позволяет трансформатору питания и другим компонентам переменного тока располагаться вдали от чувствительной схемы усиления для минимального искусственного гудения и шума. Вместо этого вы можете использовать большое шасси и поместить все amplifier 22 платы усилителя и источник питания в него, но обязательно Расположите силовой трансформатор и другие компоненты переменного тока как можно дальше от усилительных плат. В этой установке рекомендуется использовать тороидальный силовой трансформатор для более низкой утечки магнитного поля.
Входное напряжение: DC +/-24V --- +/-30V.
Размер печатной платы: 155 мм * 50 мм
Примечание 1: в этот комплект не входят входные трубки, вам нужно найти и купить самостоятельно;
→ Обратитесь к модели входного транзистора:
◆ K170J74 (BL файл)
◆ K364J104 (BL файл)
◆ K366J107 (BL файл)
◆ K246J103 (BL файл, необходимо установить назад)

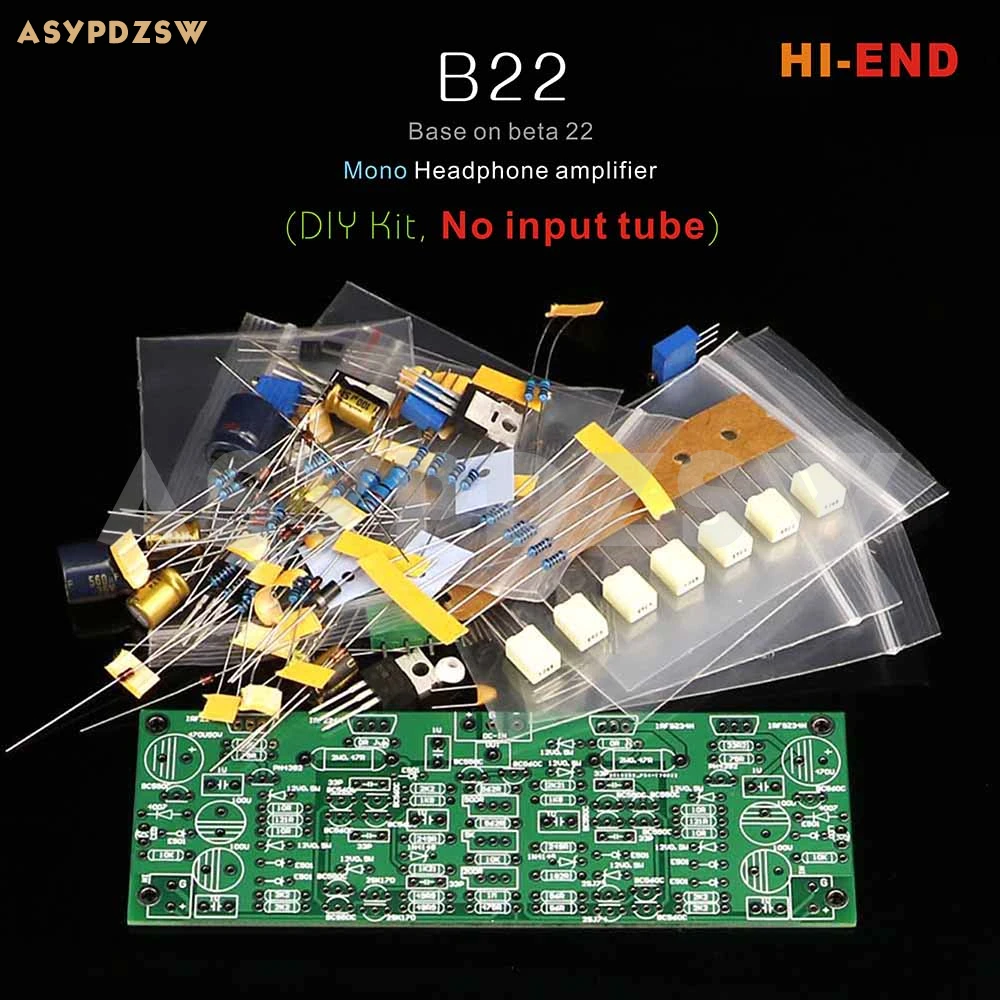

Примечание 2: у нас есть PCB или DIY kit(Опционально)

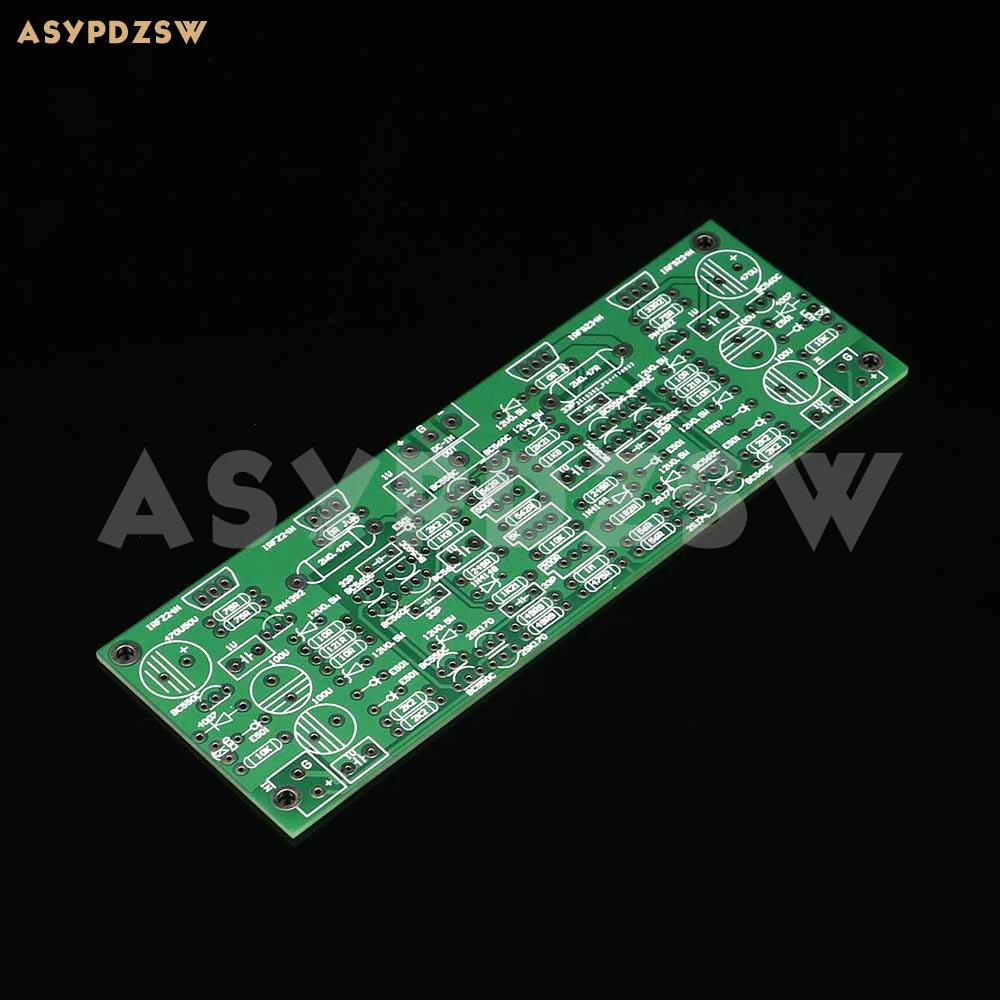

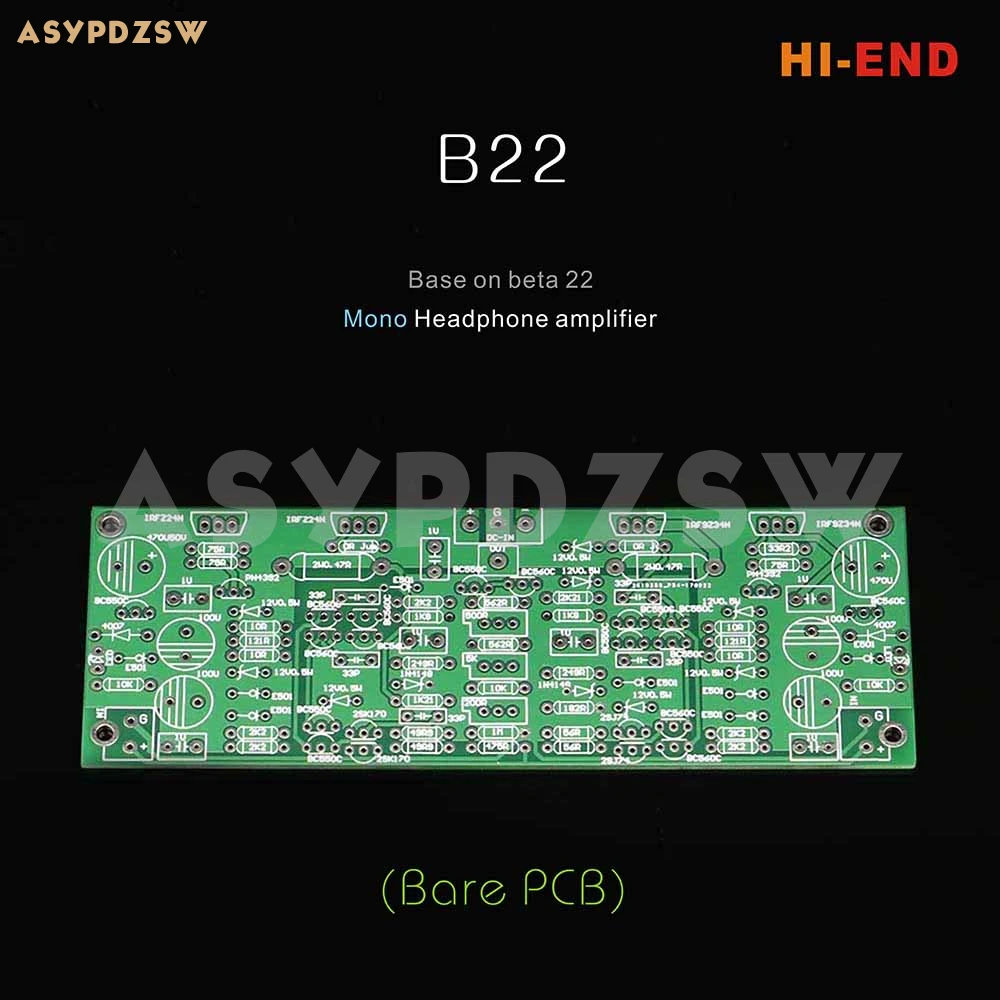

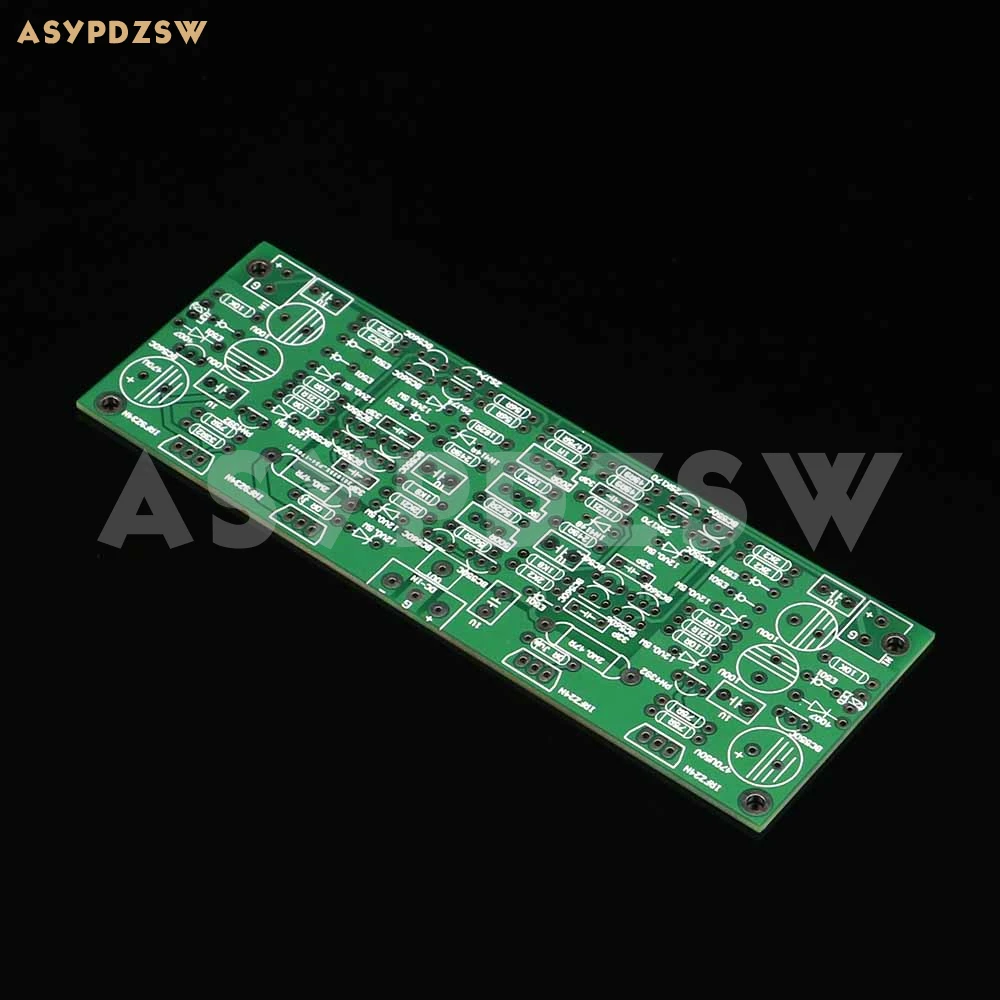

◆ PCB ---- голая плата PCB без каких-либо деталей.

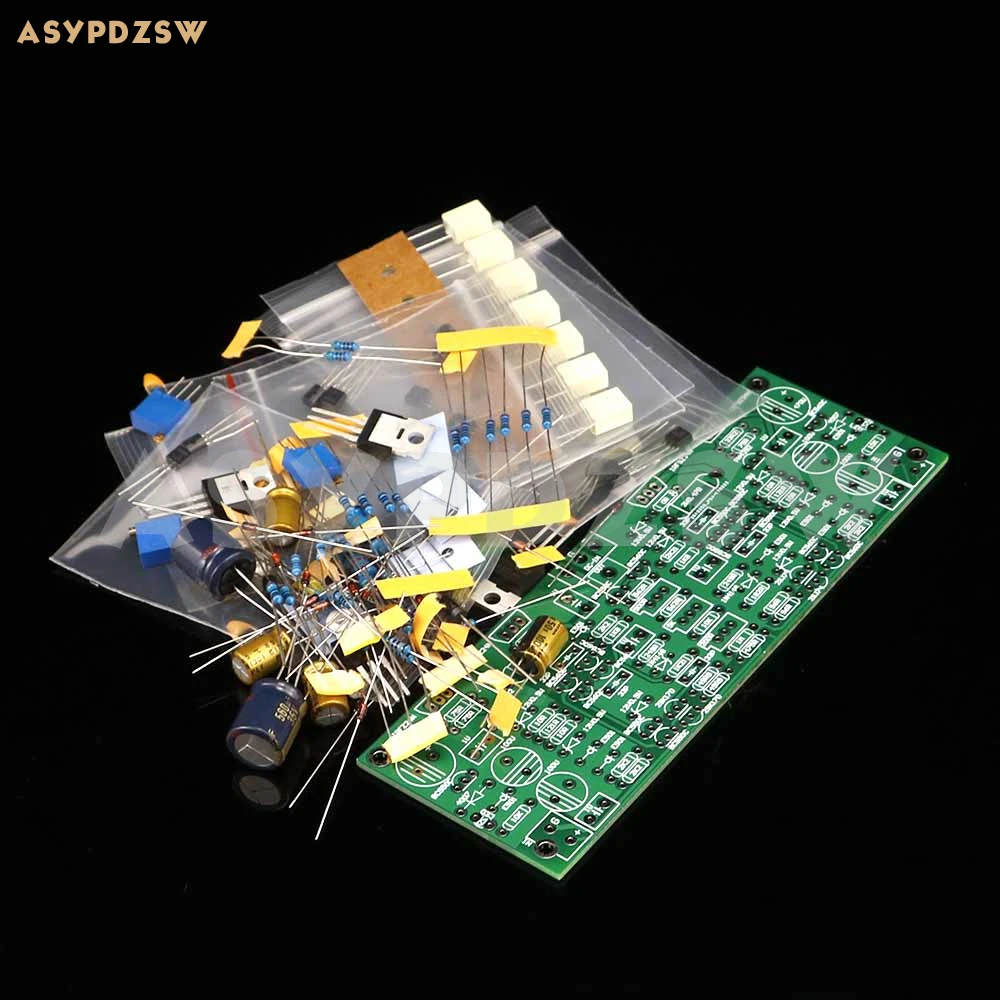

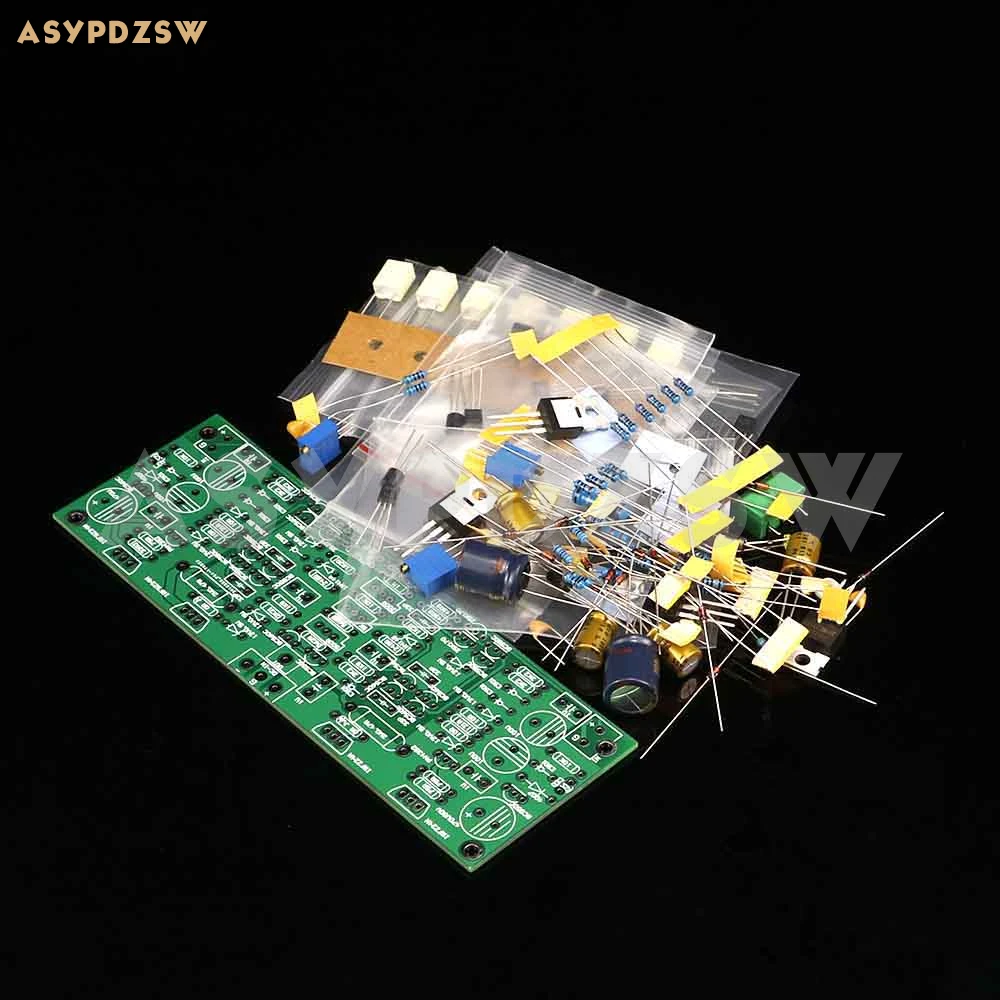

◆ DIY kit ---- все детали нужно припаять и проверить его.
Это моно, если вы хотите создать стереоусилитель, вам нужно купить 2 штуки.
