10X Nextion 7,0 "7-дюймовый серийный USART HMI TFT ЖК-дисплей модуль 800*480 Сенсорная панель для Arduino Raspberry Pi

Описание продукта:

Примечание: есть небольшая плата для тестирования источника питания и провод для тестирования, если Электропитание достаточно или нет. См. Изображение ниже как использовать его. Если экран не светильник, пожалуйста, проверьте напряжение питания (5 В) и полярность. Если правильно пожалуйста, позаботьтесь о том, чтобы исправить это может отрицательно повлиять на функциональные возможности 3,3 V регулятор U1; Нет Защита от короткого замыкания, это может быть поврежден. Это может быть заменено на средний уровень мастерства.

Nextion-это международная версия, она может подключать Nextion Editor гладко на английском языке. Если вы возьмете TJC версию для подключения Nextion Editor, Это покажет неправильный код.

Nextion-это бесшовное решение для интерфейса человека (HMI), которое обеспечивает интерфейс управления и визуализации между человеком и процессом, машиной, приложением или устройством. Это лучшее решение для замены традиционного ЖК-дисплея и светодиодный трубки Nixie.

Nextion включает в себя аппаратную часть (серия TFT плат) и программную часть (Nextion editor). Nextion tft-плата использует только один последовательный порт для связи. Это позволяет избежать хлопот проводки. Мы заметим, что большинство инженеров тратят много времени на разработку приложений, но получают неудовлетворительные результаты.

В этой ситуации, Nextion editor имеет массовые компоненты, такие как кнопки, текст, прогресс бар, слайдер, приборная панель и т. Д., чтобы обогатить дизайн интерфейса. И функция перетаскивания гарантирует, что вы тратите меньше времени на программирование, что уменьшит 99% ваших рабочих нагрузок разработки. С помощью этого WYSIWYG редактора, проектирование GUI является кусок торта.

Легко адаптировать Nextion family HMI к существующим проектам, вам просто нужно предоставить его UART.

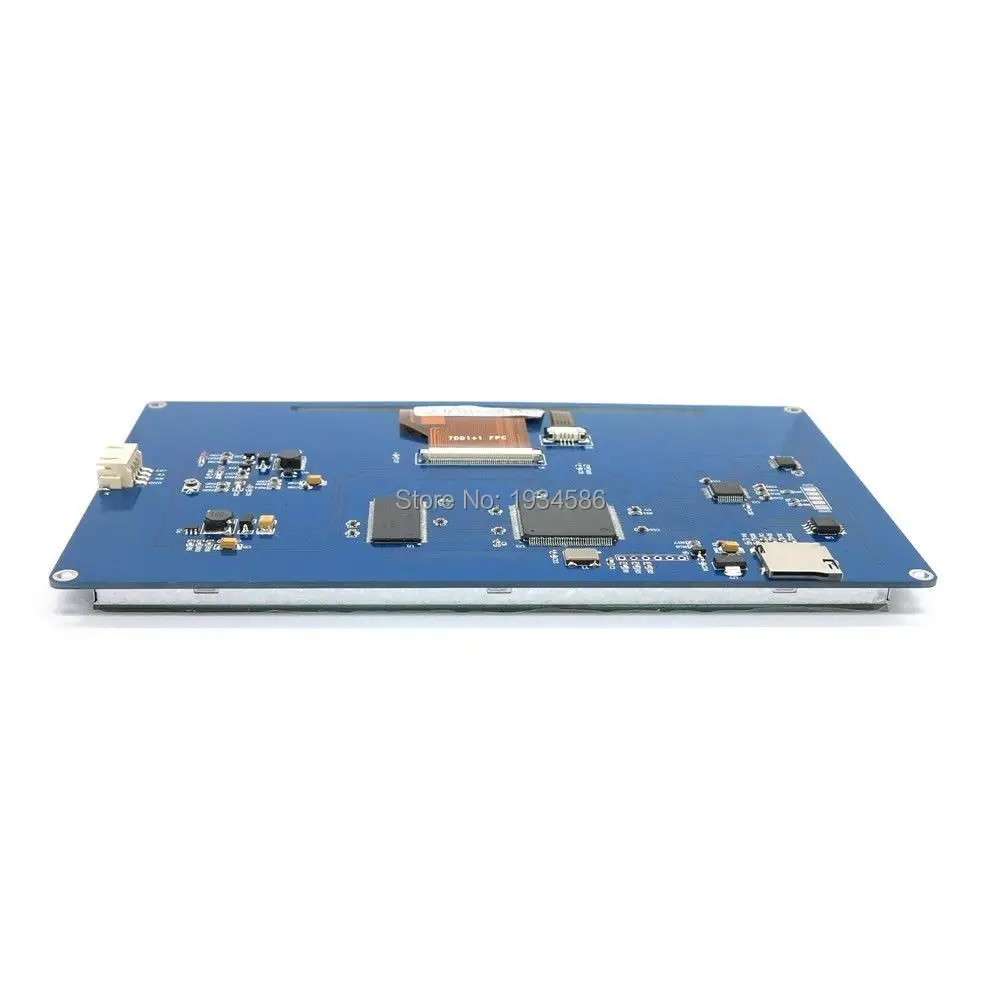

Это мощный 7,0 "HMI, который является членом Nextion family. Особенности включают в себя: 7,0 "TFT 800x480 резистивный экран дисплей экран, 16M флэш-память, 2 кбайт Оперативная память, 65 тыс. цветов.

Особенности

1. Размер дисплея: 7,0"

2. Интерфейс дисплея: Серийный

3. Тип экрана: сенсорный экран

3. Совместимость с Raspberry Pi A +, B + и Raspberry Pi 2, Arduino

4,800x480 Разрешение

5.RGB 65K соответствует реальным цветам

6. На тонкопленочных транзисторах на тонкоплёночных транзисторах Экран со встроенным модулем 4-проводной резистивный сенсорный экран Панель

7. Легкое 4-контактный интерфейс к любому TTL серийный хост

8,16 M флэш-память для пользовательского приложения кода и данных

9. На плате micro-SD карта для обновления прошивки

10. Визуальная площадь: 154,08 мм (Д) × 85,92 мм (Ш)

11. Регулируемая Яркость: 0 ~ 230 нит, интервал регулировки составляет 1%

12,5 V 510mA потребеление энергии

13. Размер платы: 181 мм * 108 мм

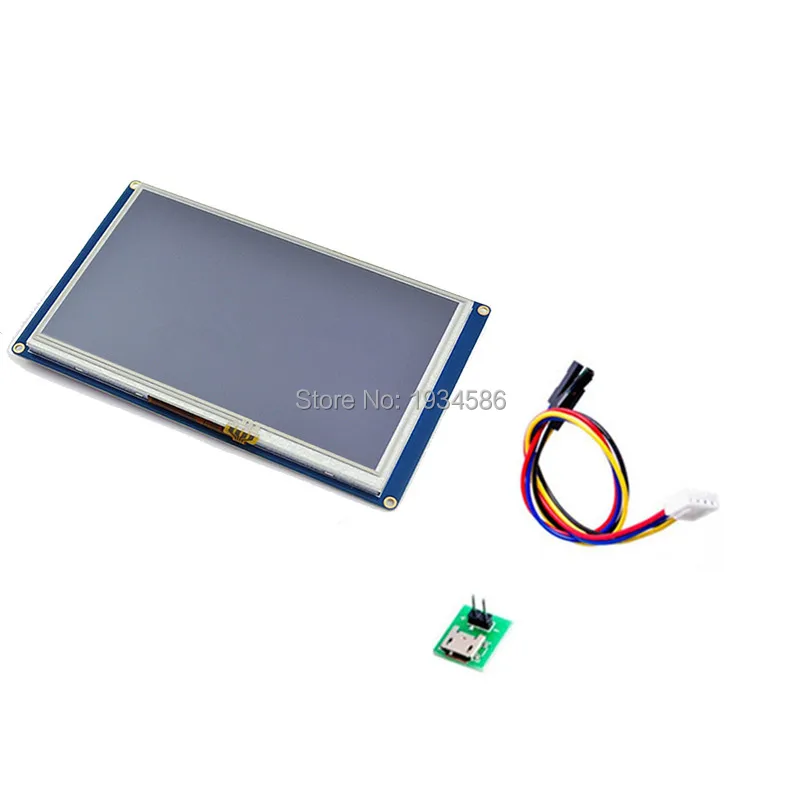

Посылка включает в себя:

10 шт. * 7,0 "Nextion HMI Интеллектуальный USART UART серийный сенсорный TFT ЖК-модуль дисплей Панель для Raspberry Pi 2 A + B + Arduino наборы

10 шт. * тестовая плата источника питания

10 шт * провод
