Характеристики:
Рабочая частота: 315 МГц
Чувствительность приема:-110 дБм
Рабочая Напряжение: 3,3 V-5,5 V
Рабочая температура:-30-85 ℃
Размер: 28x12.5x5мм (Д * Ш * Т)
Инструкции:
1. Пробежка: и T1, и T2 не подключены, когда есть вход сигнала, модуль будет выводить соответствующий сигнал.
2. Самоблокировка: T2 соединяется с землей, T1 не подключается.
3. Блокировка: T1 соединяет с землей, T2 не подключается.
4. Индикатор сигнала: когда есть вход сигнала, выход VT высокий уровень, когда сигнал исчезает, выход VT низкий уровень.
5. Соответствие кода: нажмите кнопку «обучение» и последние 2s, индикатор обучения будет светильник, теперь шаг в режим обучения, а затем отпустите клавишу обучения, нажмите любую клавишу, индикатор мигнет 4 раза, обучение закончилось, выход из режима обучения.
6. Кодов очистка: Не допускайте попадания воды Нажмите клавишу обучения, индикатор всегда будет светильник, через 8 секунд индикатор будет отключаться, а в код был очищен.
Инструкции по штифту:
1. Антенна ANT->
2.GND-> Мощность заземления
3. Светодиодный-> Расширенный светодиодный индикатор
4.SW-> внешняя клавиша обучения
5.VT-> индикатор сигнала дистанционного управления (мигание при получении сигнала дистанционного управления)
6-9.D0-D3-> Выход данных
10.VDD-> Мощность положительная
11.GND-> Мощность заземления
Посылка включает в себя:

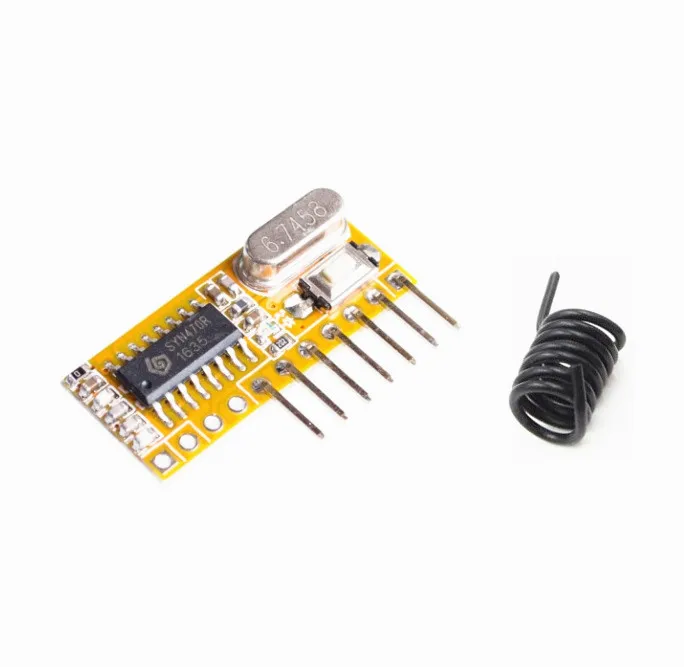

1 шт. RXC6 315 МГц Супергетеродинный беспроводной приемник PT2262 код устойчивый для Arduino
