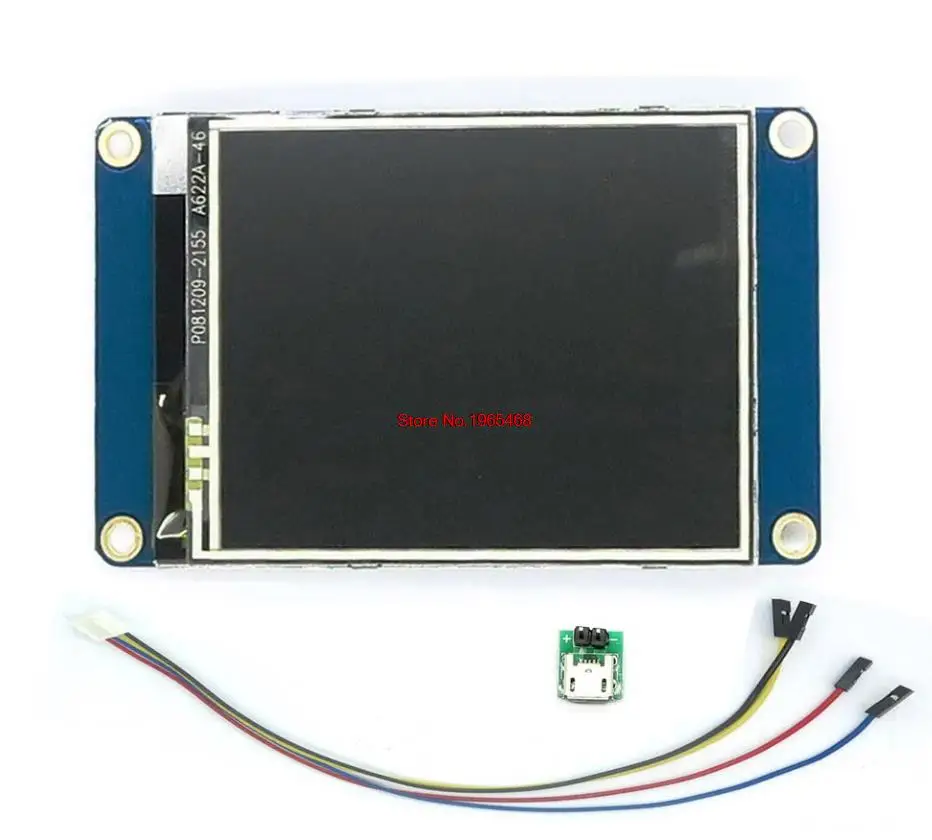

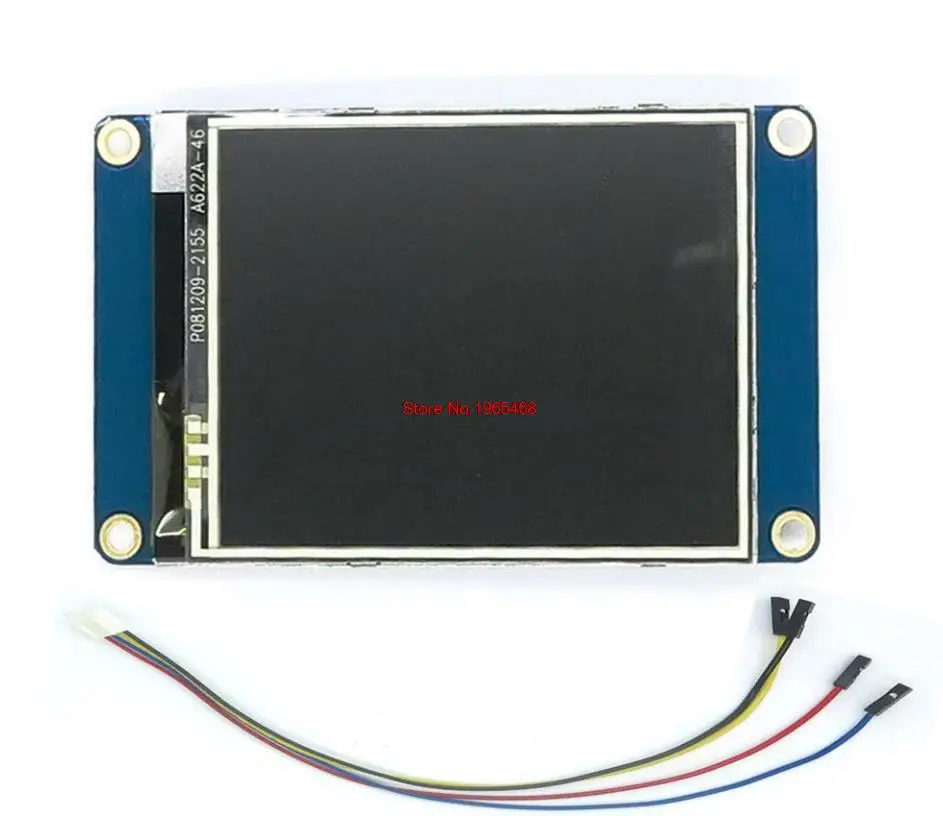

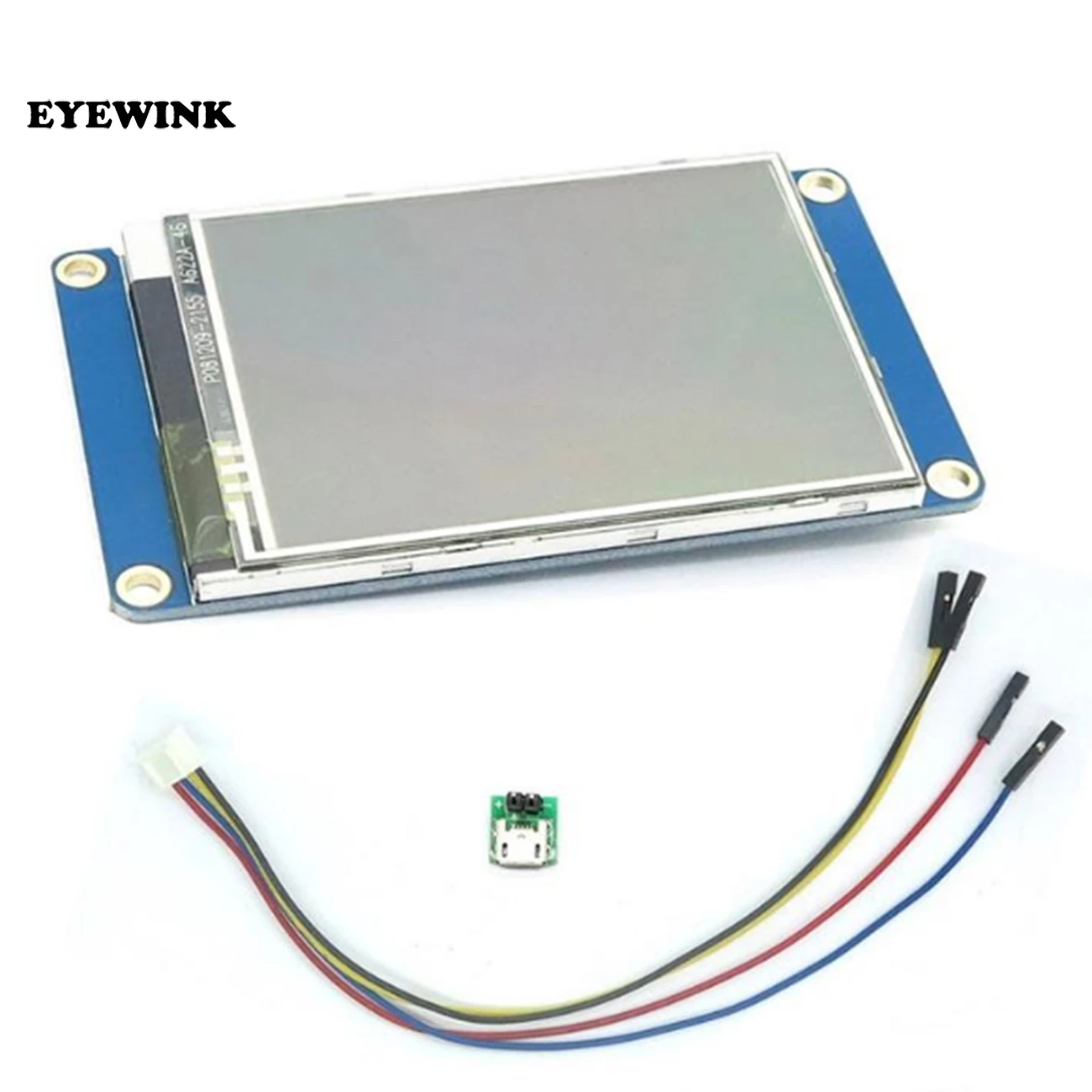

Обзор Посылка включает в себя: дисплей Nextion 2,8 '', провод, тестовую панель источника питания

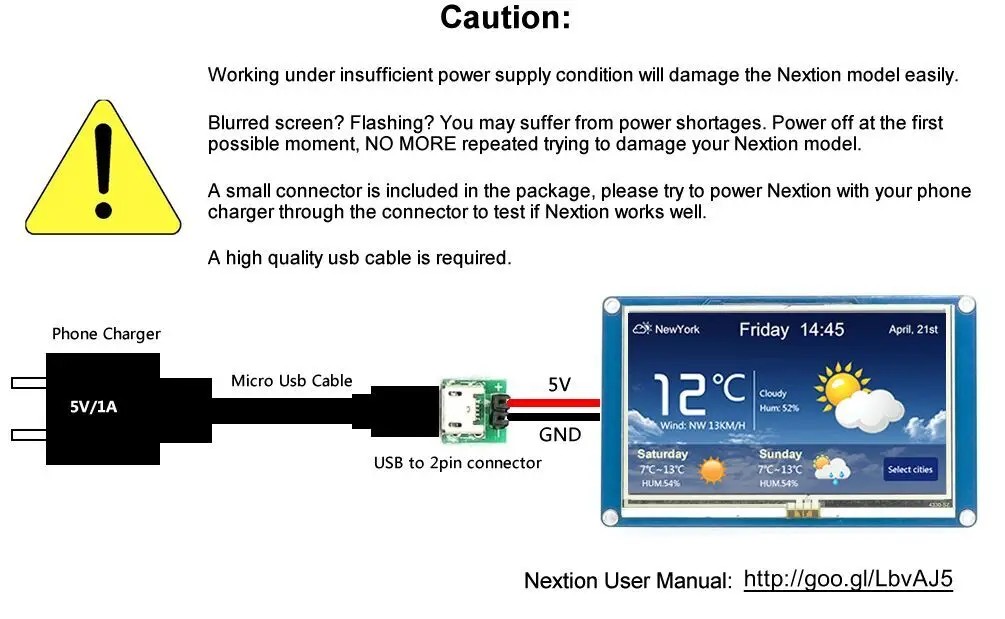

Примечание:Есть небольшая плата для тестирования источника питания и провод для проверки, достаточно ли электричества. См. Изображение ниже как использовать его.
Nextion-это бесшовное решение для интерфейса человека (HMI), которое обеспечивает интерфейс управления и визуализации между человеком и процессом, машиной, приложением или устройством. Это лучшее решение для замены традиционного ЖК-дисплея и светодиодный трубки Nixie.

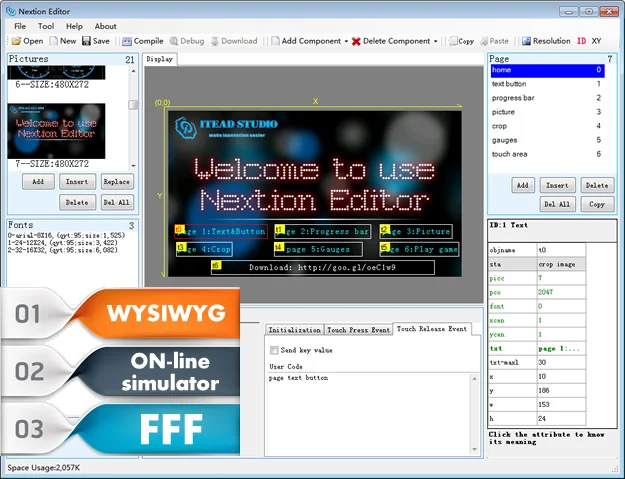

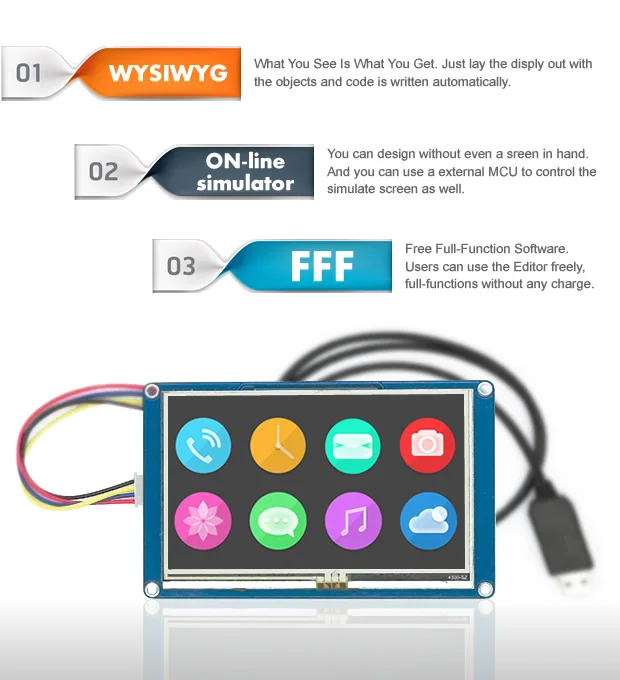

Nextion включает в себя аппаратную часть (серия TFT плат) и программную часть (Nextion editor). Nextion tft-плата использует только один последовательный порт для связи. Это позволяет избежать хлопот проводки. Мы заметим, что большинство инженеров тратят много времени на разработку приложений, но получают неудовлетворительные результаты. В этой ситуации, Nextion editor имеет массовые компоненты, такие как кнопки, текст, прогресс бар, слайдер, приборная панель и т. Д., чтобы обогатить дизайн интерфейса. И функция перетаскивания гарантирует, что вы тратите меньше времени на программирование, что уменьшит 99% ваших рабочих нагрузок разработки. С помощью этого WYSIWYG редактора, проектирование GUI является кусок торта.
Легко адаптировать Nextion family HMI к существующим проектам, вам просто нужно предоставить его UART.

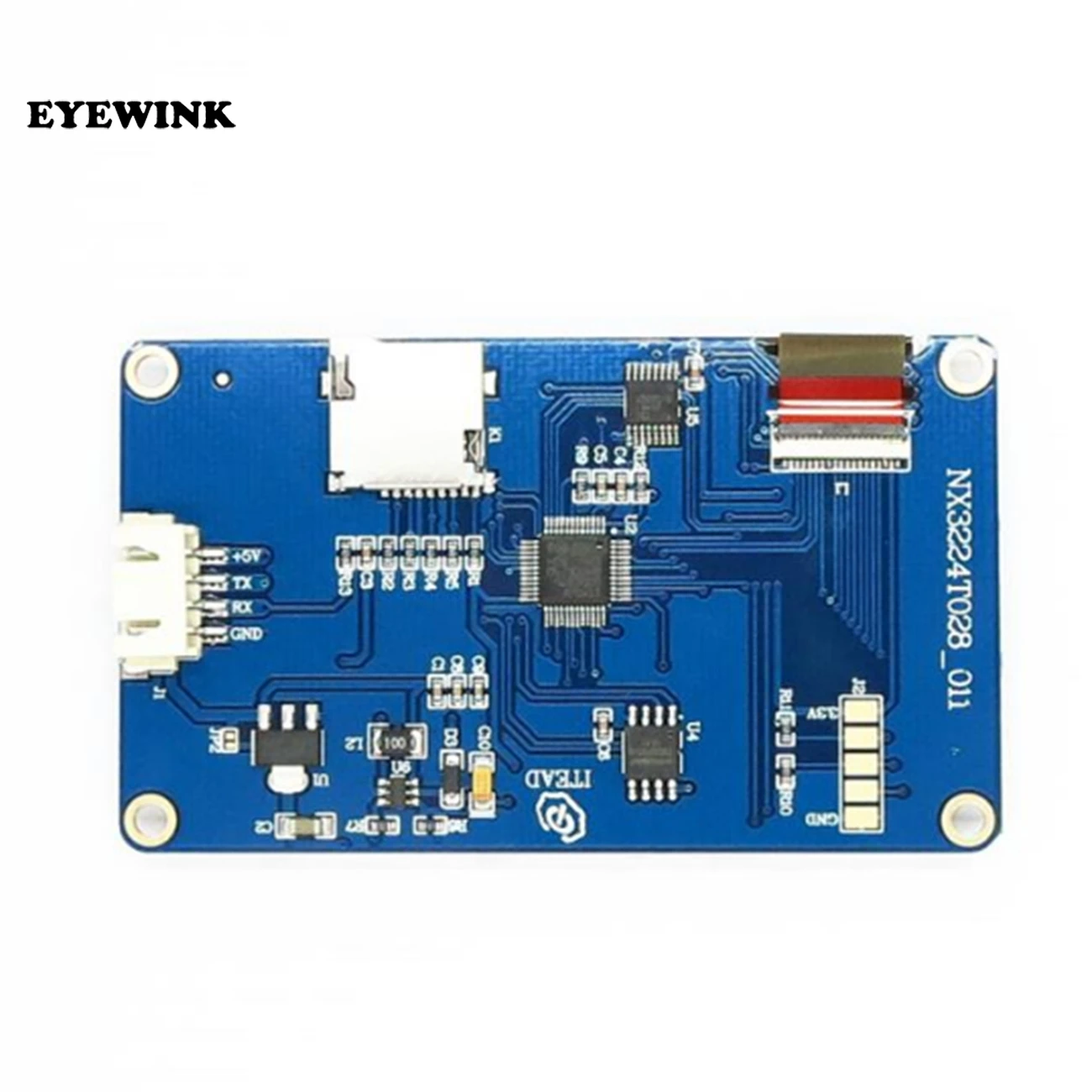

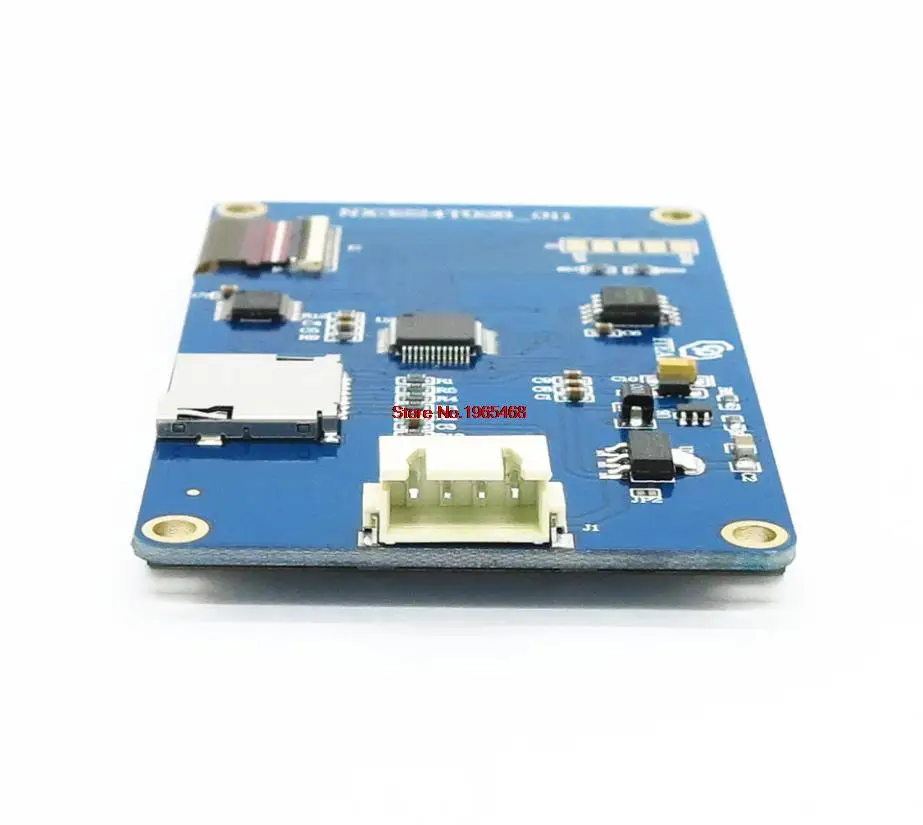

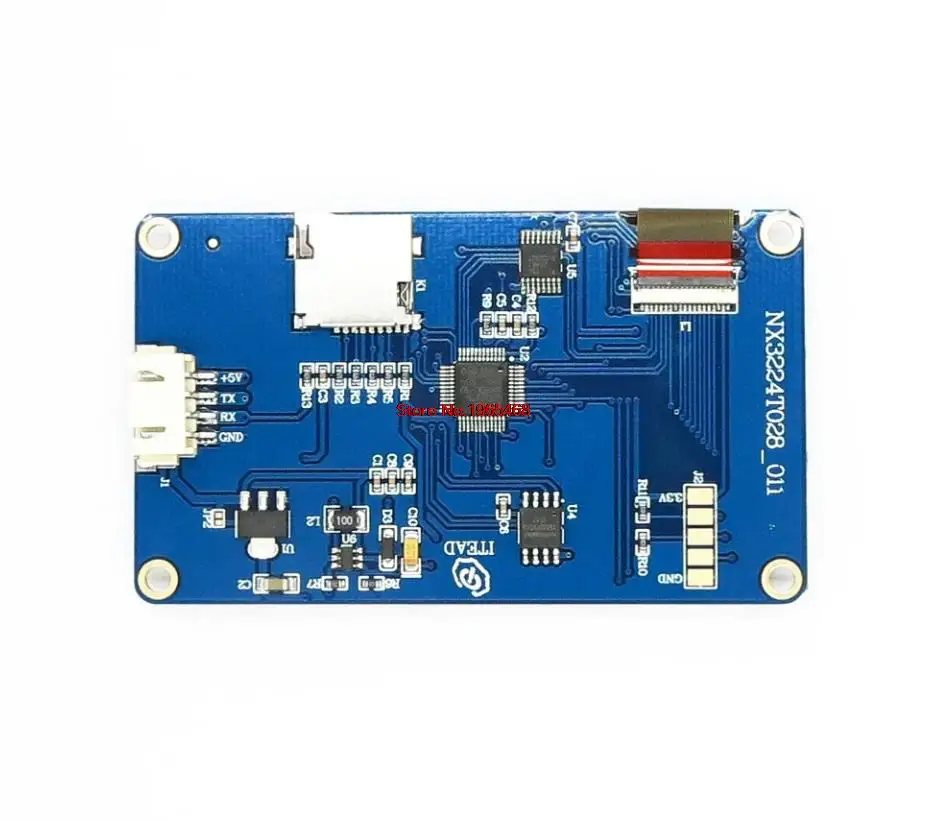

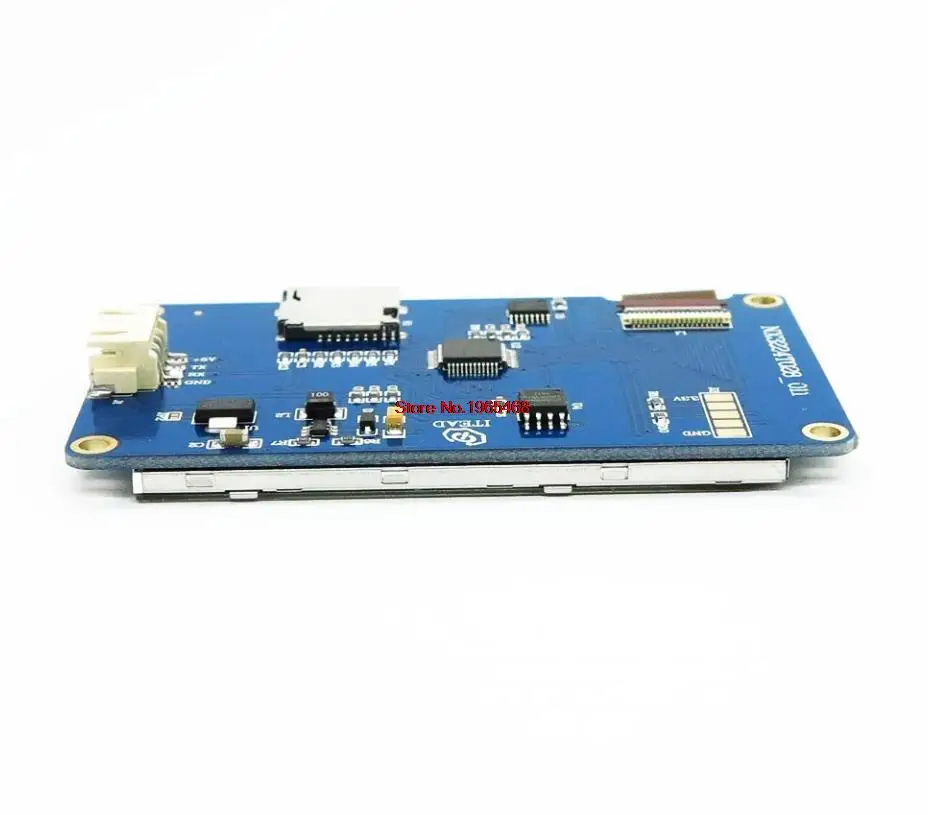

NX3224T028 является мощным 2,8 "HMI, который является членом Nextion family. Характеристики включают: 2,8 "TFT 320x24 0 резистивный сенсорный экран, 4M Flash, 2KByte RAM, 65k цвета.

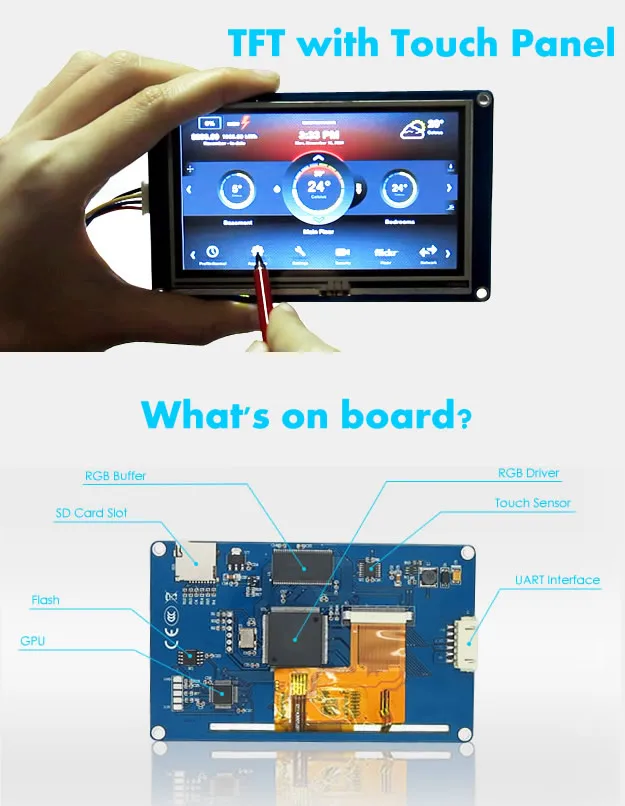

Особенности Разрешение 320x240 RGB 65K true to life colors На тонкопленочных транзисторах на тонкоплёночных транзисторах Экран со встроенным модулем 4-проводной резистивный сенсорный экран Панель Простой 4-контактный интерфейс к любому TTL серийный хост 4M флэш-память для пользовательского приложения кода и данных На плате micro-SD карта для обновления прошивки Визуальная площадь: 57,6 мм (Д) × 43,2 мм (Ш) Регулируемая яркость: 0 ~ 180 нит, интервал регулировки составляет 1% 5V65mA силовая поддержка Совместим с Raspberry Pi A +, B + и Raspberry Pi 2. Питание ed непосредственно от Raspberry Pi, внешний источник питания не требуется Общее использование для всех или Raspberry Pi проектов.
Программное обеспечение
Документы
Пожалуйста, посетите нашВикиСтраница для получения дополнительной информации об этом продукте. Мы будем признательны, если вы поможете нам улучшить документы, исправив ошибки, добавив больше демонстрационных кодов или обучающих программ.
Техническая поддержка
Для технической поддержки, пожалуйста, откройте билетСистема поддержки Itead.
