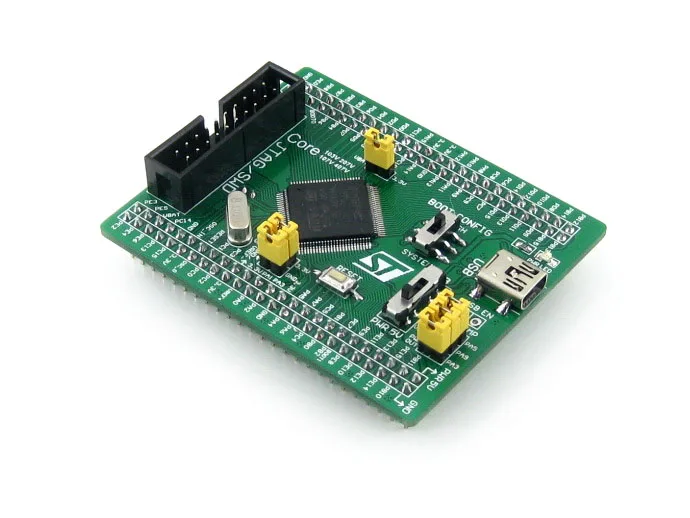

Waveshare Core407V STM32 основная плата STM32F407VET6 STM32F407 ARM Cortex-M4 STM32 макетная плата с полной IOs

Core407V-это небольшая плата для разработки STM32, которая имеетSTM32F407VET6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к запуску системы Core407V интегрирует интерфейс связи USB, JTAG/SWD Программирование/отладка интерфейс, часы цепи, управление питанием USB, выбор режима загрузки и так далее.

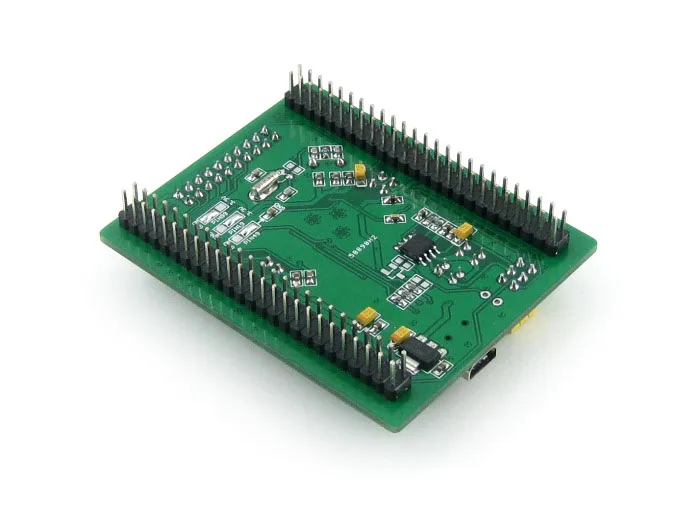

Кроме того, штыревые заголовки на задней стороне позволяют Core407V быть подключены к вашей плате приложения и действовать в качестве основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,54 мм.

Ядро:Cortex-M4 32-разрядный процессор RISC

Характеристика:Полный набор инструкций по одноциклу DSP

Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц

Рабочее напряжение:1,8 V-3,6 V

Посылка:LQFP100

Воспоминания:512kB Flash, 192 + 4kB SRAM

3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 3 x I2C

1 x FSMC, 1 x SDIO, 2 x CAN

USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY

1x10/100 Ethernet MAC

1x8 до 12 параллельный интерфейс камеры

AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)

Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP

AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения

MIC2075 (на нижней стороне):Бортовое USB устройство управления питанием

Выключатель питания,Питание от 5Vin или USB подключения

Переключатель режима загрузки,Для настройки бут0 pin

Индикатор питания

Кнопка сброса

8 м кристаллический осциллятор

32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой

Интерфейс JTAG/SWD:Для отладки/программирования

Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32

Расширитель IO (включая VCC/GND),Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения

5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG

Короткий Джемпер при использовании USB

Откройте перемычку для отключения от портов ввода/вывода

Короткий Джемпер для использования системы питания

Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

Короткий Джемпер для подключения VREF +/VREF-к VCC/GND

Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

Примечание:Core407V предоставляет интерфейс отладки JTAG/SWD, но не интегрирует любую функцию отладки, требуется отладчик.Материнская плата и программист/отладчик на фотографиях не включены в цену.

На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно

Рис. 1.Надпись JTAG

Рис. 2.Коннектор SWD

Сопутствующее программное обеспечение (KEIL и т. д.)

Примеры в C

Схема (PDF)

Разработка документов

Посылка

Вес:0,104 кг

Core407V макетная плата x 1

Кабель USB типа A-Mini-B x 1

Программное обеспечение CD x 1
