Особенности:

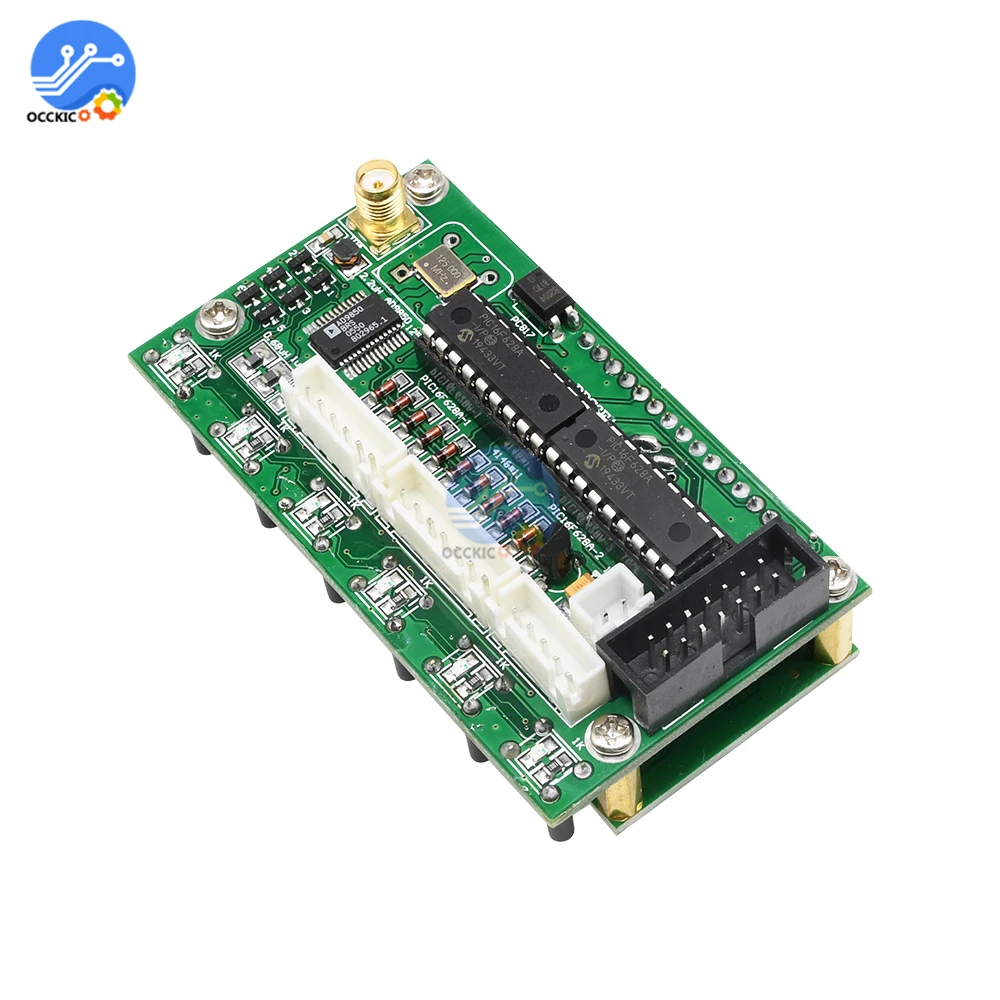

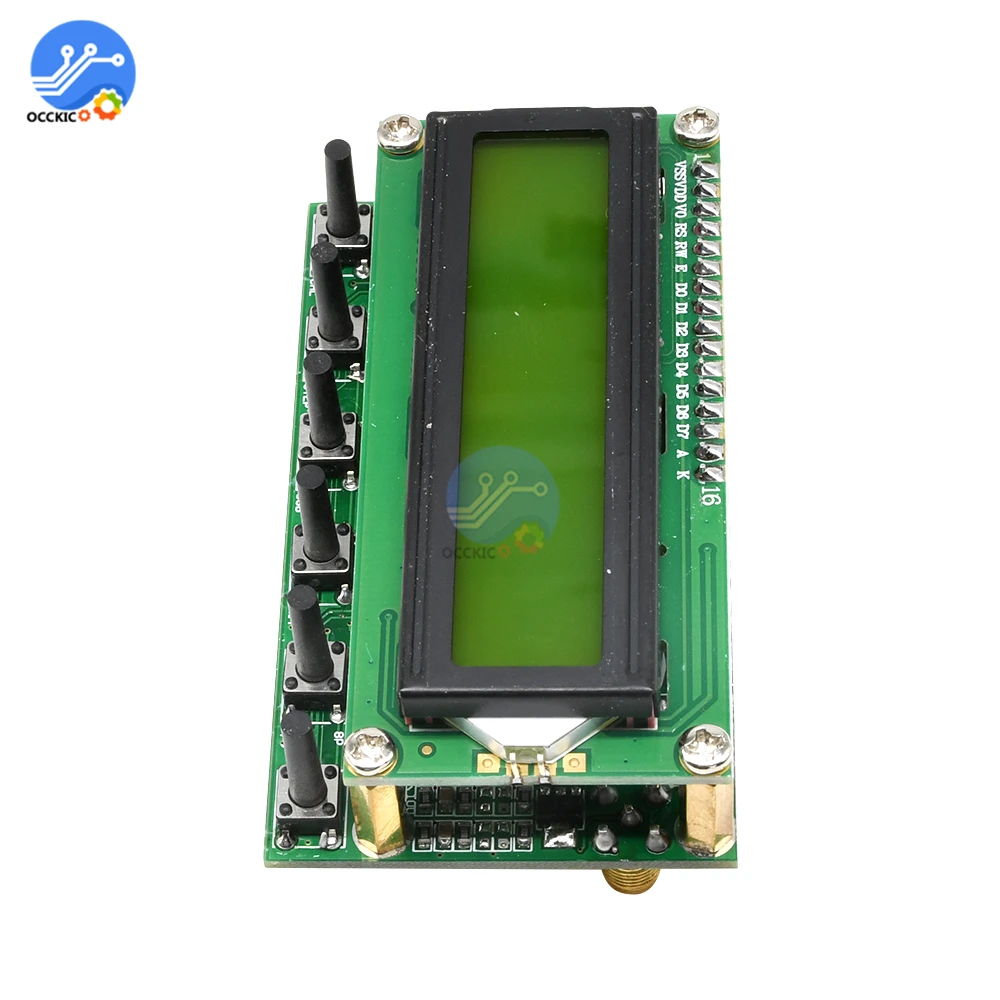

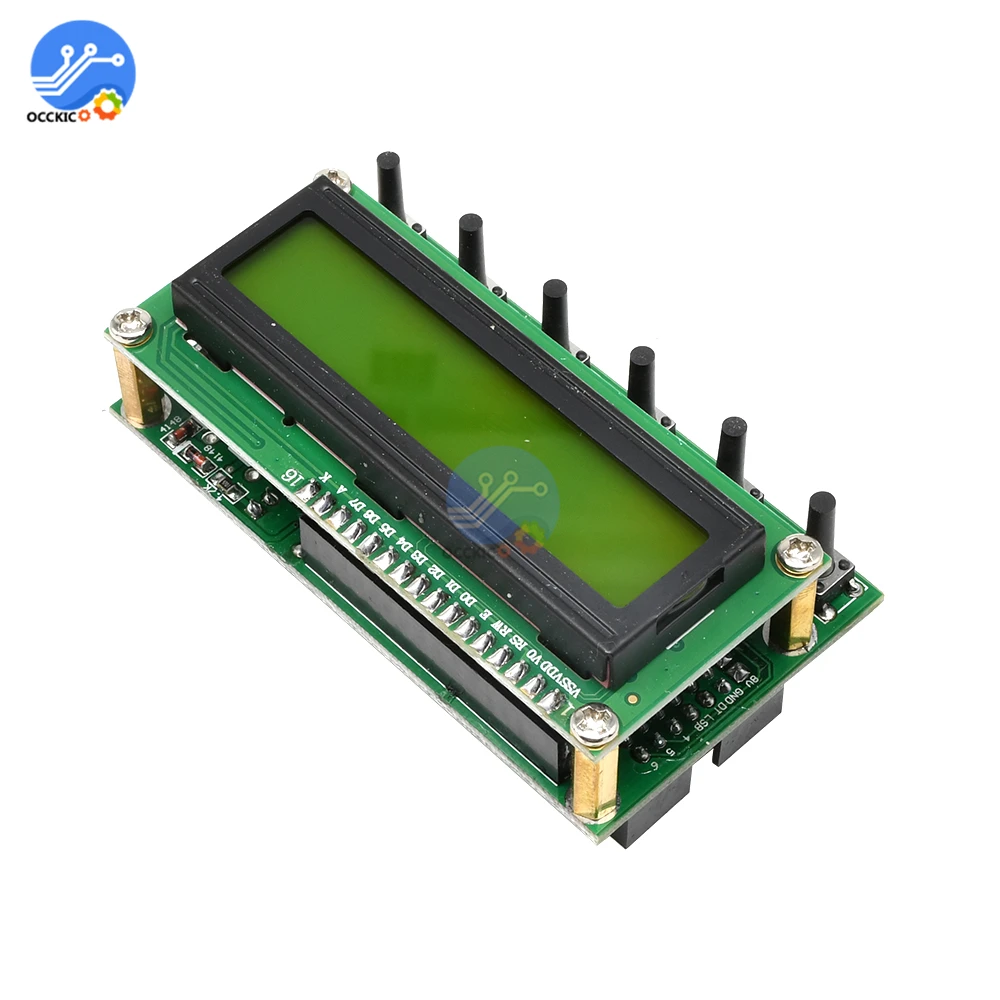

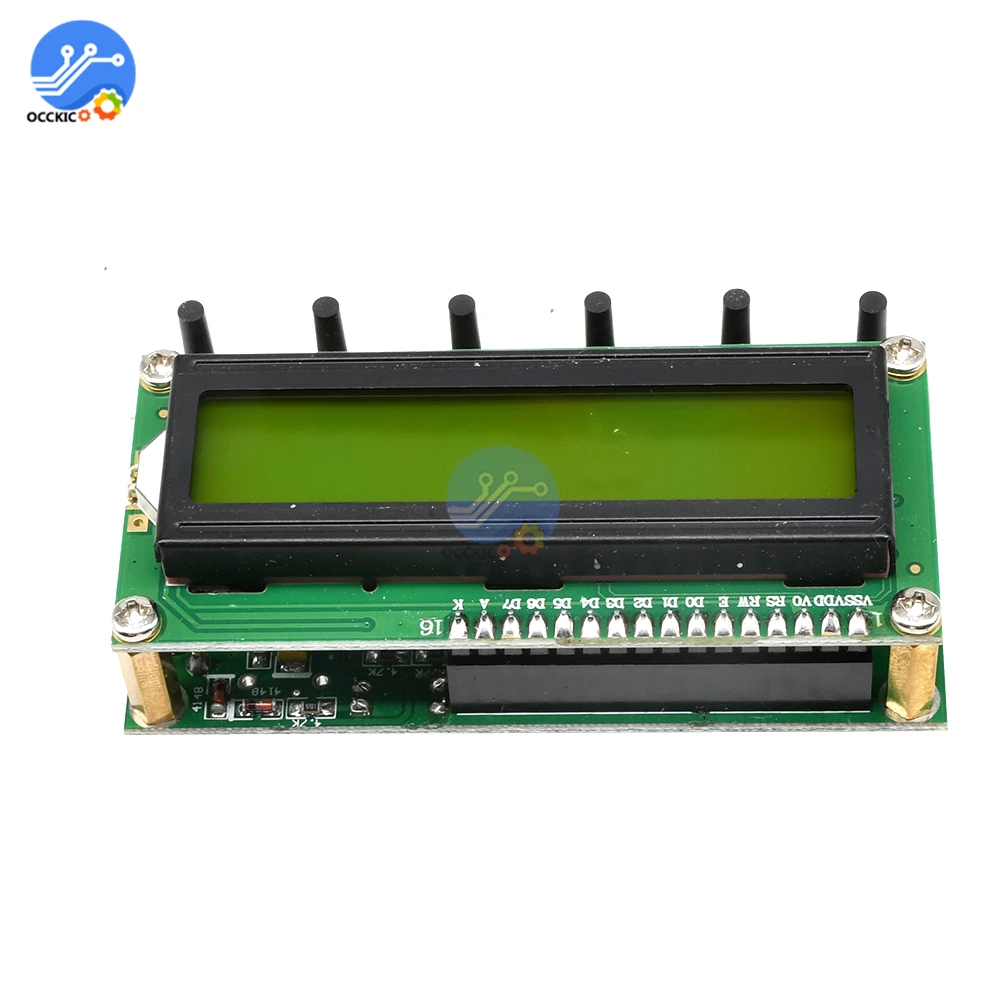

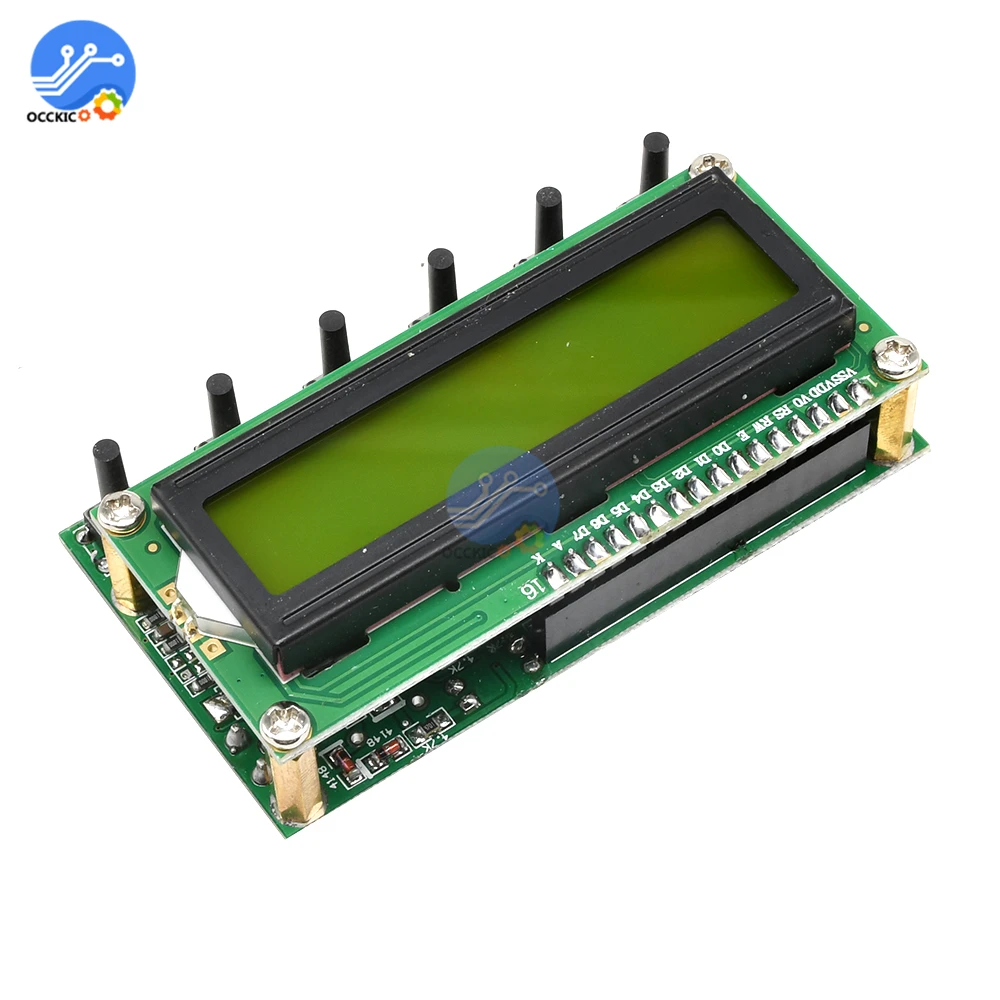

Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации.

Поддерживает постоянную настройку 0 ~ 55 МГц на 1 Гц шаг.

Этот генератор имеет регулирование напряжения 78L0 5. Входной ток на 200 мА, входное напряжение 8-9 в будет идеальным напряжением.

Входное напряжение 12 В может использоваться только для тестирования на короткое время, в противном случае это приведет к нагреву.

5p/6p Подключите к Кодировщику согласно фото. 7p среднего подключения к цифровому матричному входу. 14p (8V GND)-источник питания 8V от основной платы. Если питание от основной платы, DDS не нуждается в независимом источнике питания.

От 1 года до 6-6 частотных диапазонах: (3,8, 7 ,9,14,18 или 21,27 или 29)

ISB, USB, CW-это три варианта.

DT-сигнал от основной платы.

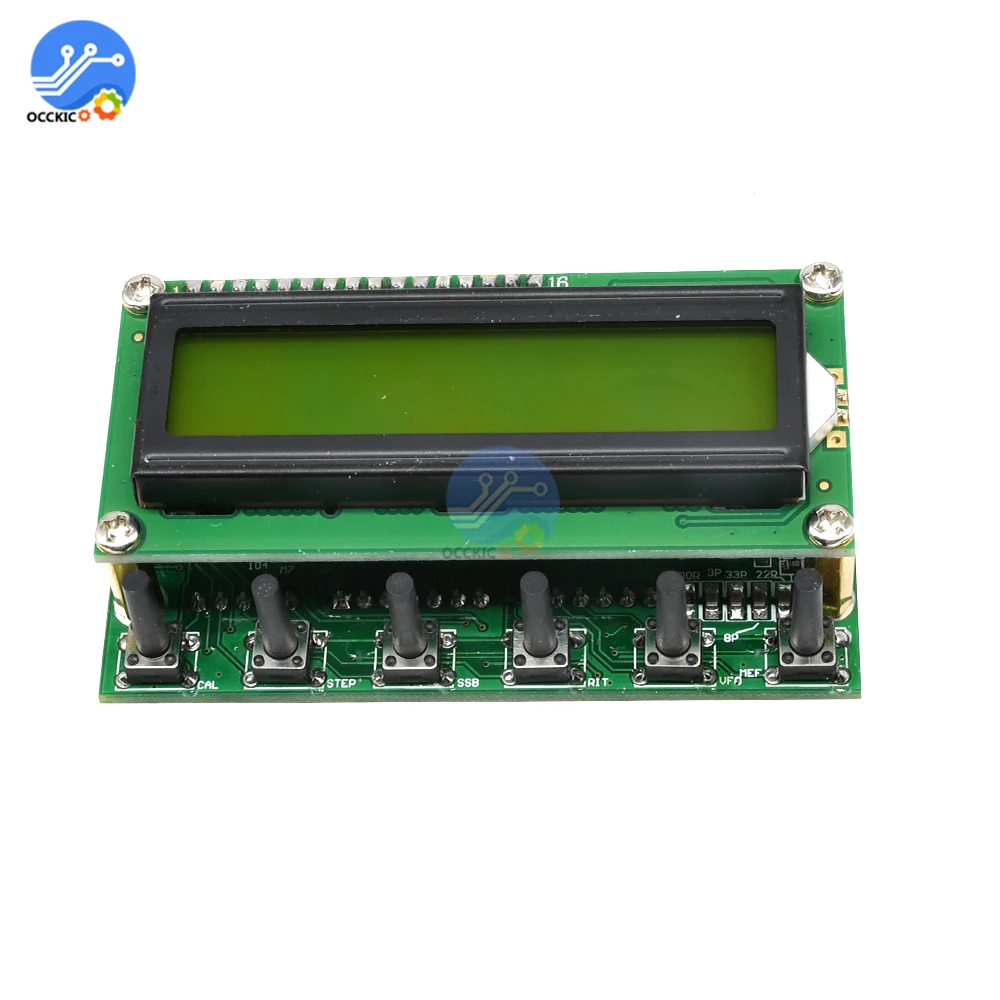

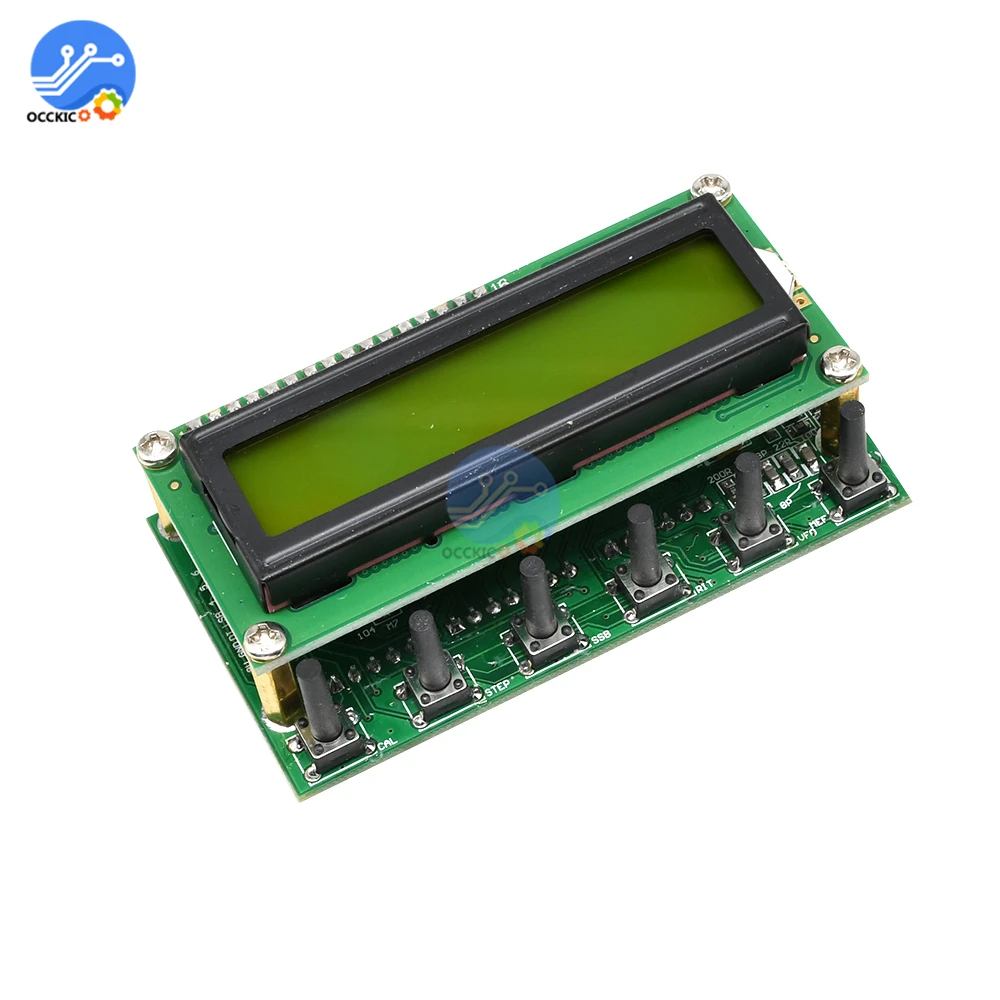

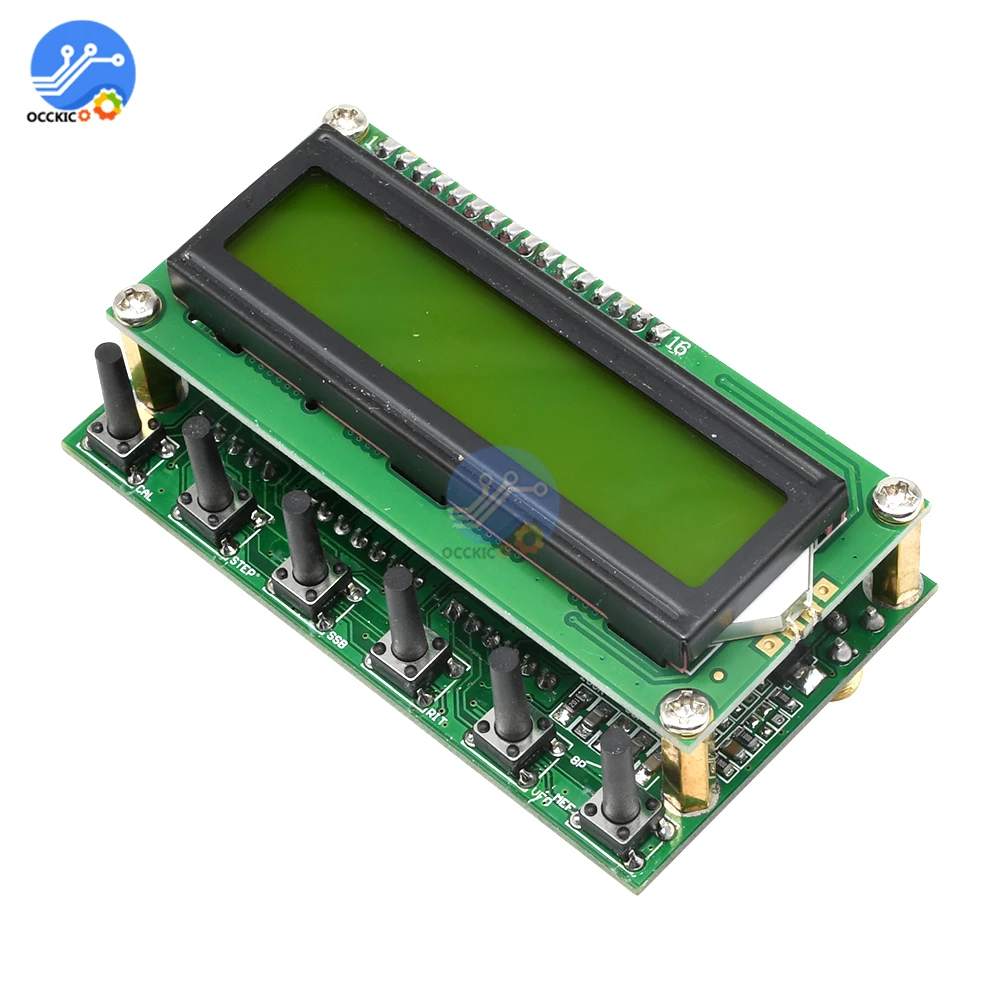

Ключи и интерфейсы подключения:

ENC: переключатель кодировщика

MEM: переключатель для режима памяти

VFO: передача от VFO A к VFO B или от VFO B к VFO A.

SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и ВКЛ и вкл...

RIT: тонкая настройка для приема частоты

CAL: набор функций

KB-1 и KB-2 имеют общий контакт, но не GND.

Как работать:

Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL.

A: включить 6XREFCLE: Настройка режима чипов часов, настройка настройки кодирования частоты. AD9851 установить в 6-умножьте частоту, AD9850 установить в 1 умножьте частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.

B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. Набор AD9851 на осцилляторе 6-размножающийся канал, набор AD9850 на фактическом выходе осциллятора. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.

C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу D.

D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет нормально). Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.

E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.

F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.

G: OFFSET_FREQ: Настройка офсетной частоты. e.g, установите до 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.

H: мультипликатор: настройка частоты. Должен быть установлен как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:

I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.

Примечания:

1. DDS система CLK: можно использовать Частотный тестер, чтобы получить осциллятор 30 МГц, умножьте Проверенное значение на 6, затем поместите здесь умноженное значение. При использовании AD9851 Установите начальную настройку на 180000000.

2. Офсетная фреза: может быть установлен as + or - . Поверните переключатель кодировщика для изменения значения, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 (ноль).

Частотный дисплей:

RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)

TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)

Частота запрограммирована в DDS, рассчитывается как показано ниже.

RX = ABS(RX_DDS_FREQ)

TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ)

RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ

Примеры:

1. DDS Выходной диапазон 30 ~ 40 МГц:

Диапазон отображения частоты MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX.

30 МГц 40 МГц 100 МГц = 130 МГц до 140 МГц. \ Примечание 1

30 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц./
