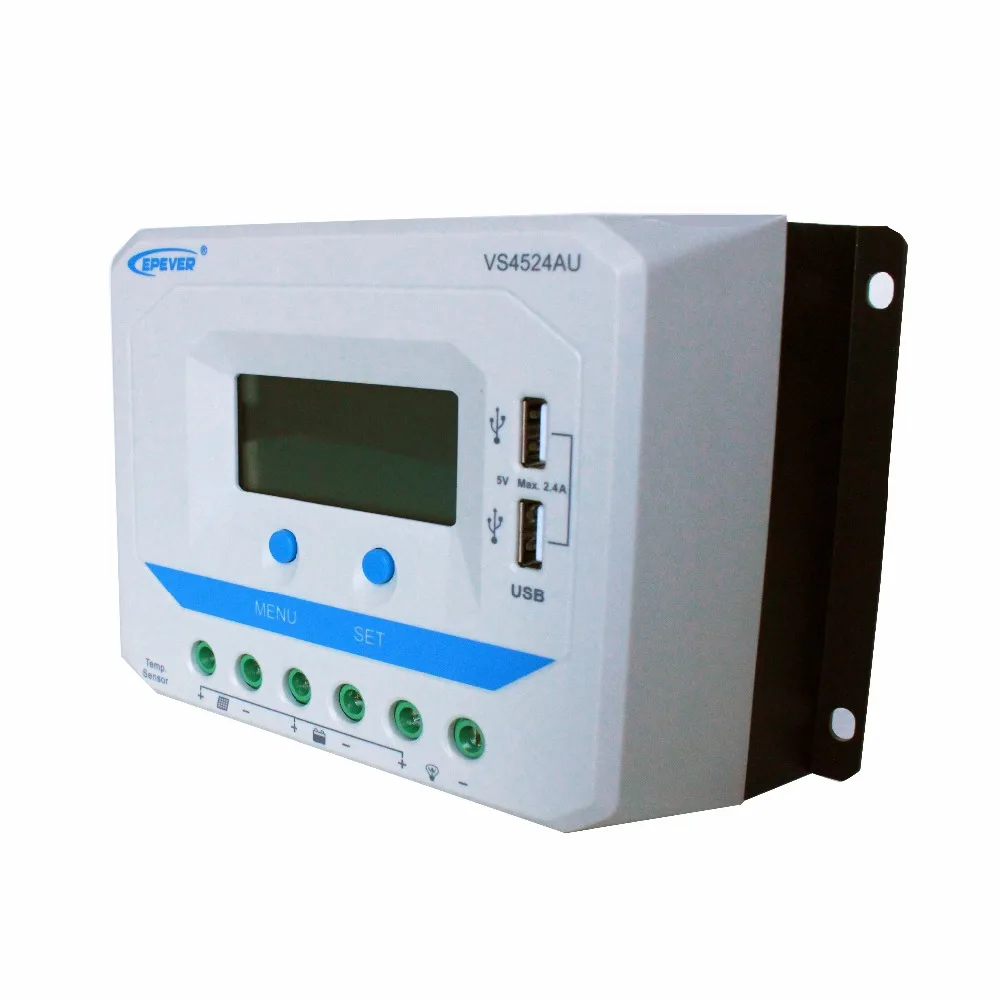

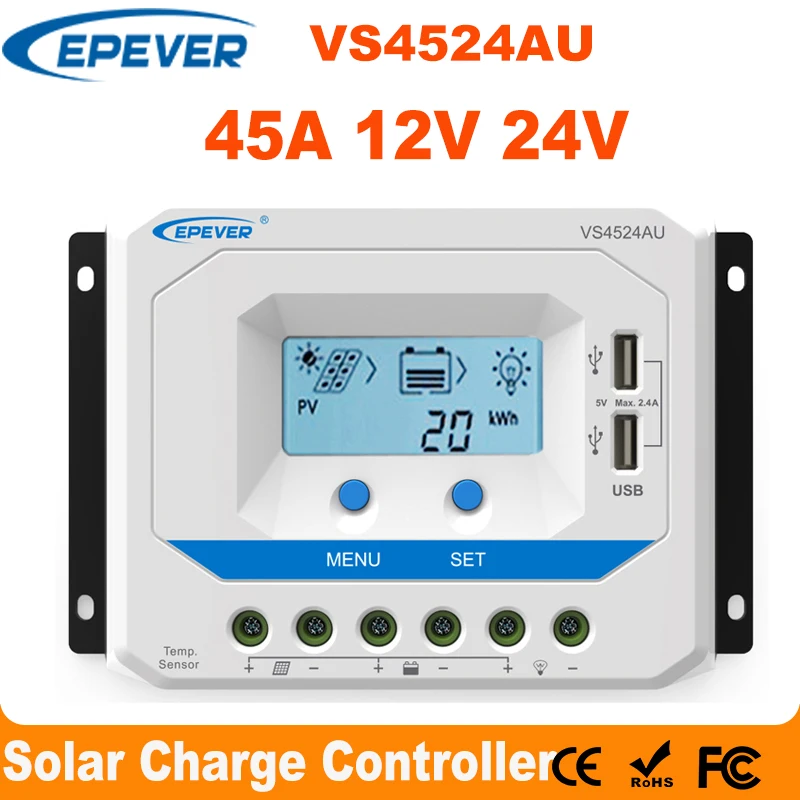

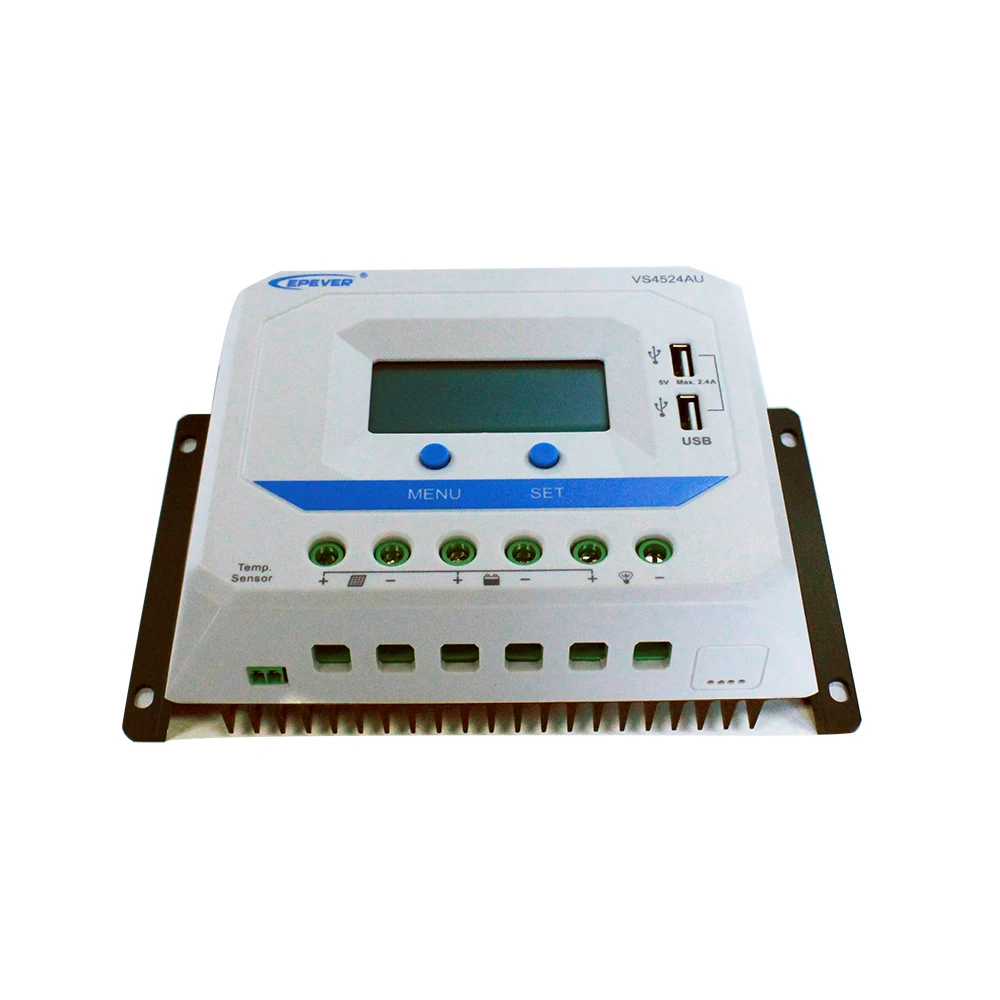

Контроллер заряда солнечной батареи EPEVER 45A, 12 В, 24 В, автоматический контроллер VS4524AU PWM со встроенным ЖК-дисплеем и двумя портами USB 5 В

ШИМ контроллер солнечного заряда:

VS-AU контроллер является общим положительным ШИМ контроллером заряда со встроенным жк-дисплеем и usb-портом. Несколько режимов управления нагрузкой позволяют широко использовать его на солнечной домашней системе, светофоре, солнечном уличном освещении, солнечной садовой лампе и т. Д.

Особенности:

● PWM зарядки

● Тип батареи на выбор: герметичный, гелевый и затопленный

● Цифровой ЖК-дисплей с черным светом

● Двойной USB дизайн, Макс. Выход 2.4A

● Несколько режимов управления нагрузкой

● Функция СТАТИСТИКА ЭНЕРГЕТИКИ

● Полная мощность, работающая при температурном диапазоне от-25 до 55 ℃

● Высокое качество, высокая надежность компонентов ST,IR и Infineon

● UL и VDE сертифицированные никелированные медные клеммы, для обеспечения безопасного и твердого соединения

● Функция компенсации температуры аккумулятора

Электронная защита: защита от

● Защита от обратной полярности PV ● защита от обратной полярности аккумулятора

● Защита от перенапряжения аккумулятора ● защита от разрядки аккумулятора

● Защита от перегрева аккумулятора ● защита от перегрева контроллера

● Защита от короткого замыкания нагрузки ● защита от перегрузки нагрузки

Применение:

Технические характеристики:

Модель

VS1024AU

VS2024AU

VS3024AU

VS4524AU

VS6024AU

Номинальное напряжение системы

12/24VDC авто

Батарея Диапазон входного напряжения

9 В ~ 32 В

Номинальный ток заряда

10A

20A

30A

45A

60A

Номинальный ток разряда

10A

20A

30A

45A

60A

Макс. Напряжение открытой цепи PV

50 в (система 24 В) 25 в (система 12 В)

Макс. PV мощность открытой цепи

120 Вт (система 12 В)

240 Вт (система 12 В)

360 Вт (система 12 В)

540 Вт (система 12 В)

720 Вт (система 12 В)

240 Вт (24V система)

480 Вт (24V система)

720 Вт (24V система)

1080 Вт (24V система)

1440 Вт (24V система)

Тип батареи

Запечатанный (по умолчанию)/гель/затопленный

Выравнивания напряжение при зарядке

Запечатанный: 14,6 в/гель: Нет/затопленный: 14,8 в

Boost напряжение при зарядке

Запечатанный: 14,4 В/гель: 14,2 В/затопленный: 14,6 в

Плавающее зарядное напряжение

Герметичный/гелевый/затопленный: 13,8 В

Низкое напряжение восстановить напряжения

Герметичный/гелевый/затопленный: 12,6 в

Низкое напряжение отключения напряжения

Герметичный/гелевый/затопленный: 11,1 В

Собственного потребления

≤ 9.2mA/12V;≤ 11.7 мА/24V

Компенсация температуры

-3 мВ/°C/2 в (25 °C)

Зарядка напряжения холостого хода падение

≤ 0,29 V

Разрядки перепада напряжения

≤ 0,16 V

Рабочая температура окружающей среды

-25 °C ~ + 55 °C

Относительная влажность

≤ 95%, Н. С.

Корпус

IP30

Заземления

Общие положительные

Напряжение на выходе USB

5 в постоянного тока/2,4 А (всего)

Габаритные размеры (мм)

142x85x41.5

160x94.9x49 образования легкой пены. 3

181x100.9x59.8

194x118.4x63.8

214x128.7x72.2

Монтажный размер

130x60mm

148x70mm

172x80mm

185x90mm

205x100mm

Размер монтажного отверстия

Φ4.5mm

Φ5mm

Терминалы

4 мм/12AWG

10 мм/8AWG

16 мм/6AWG

25mm 2/4AWG

Купить сейчас

Нажмите

Нажмите

Нажмите

Нажмите

Нажмите

Отдельно приобретаемый аксессуар

Фото

Предмет

Дистанционный датчик температуры RTS300R47K3.81A

Длина линии

3 м

Номинальное сопротивление (термистор)

47K

Разъем

3,81 мм/2P

Испытания температуры

-55 °C ~ + 125 °C

Купить сейчас

Нажмите

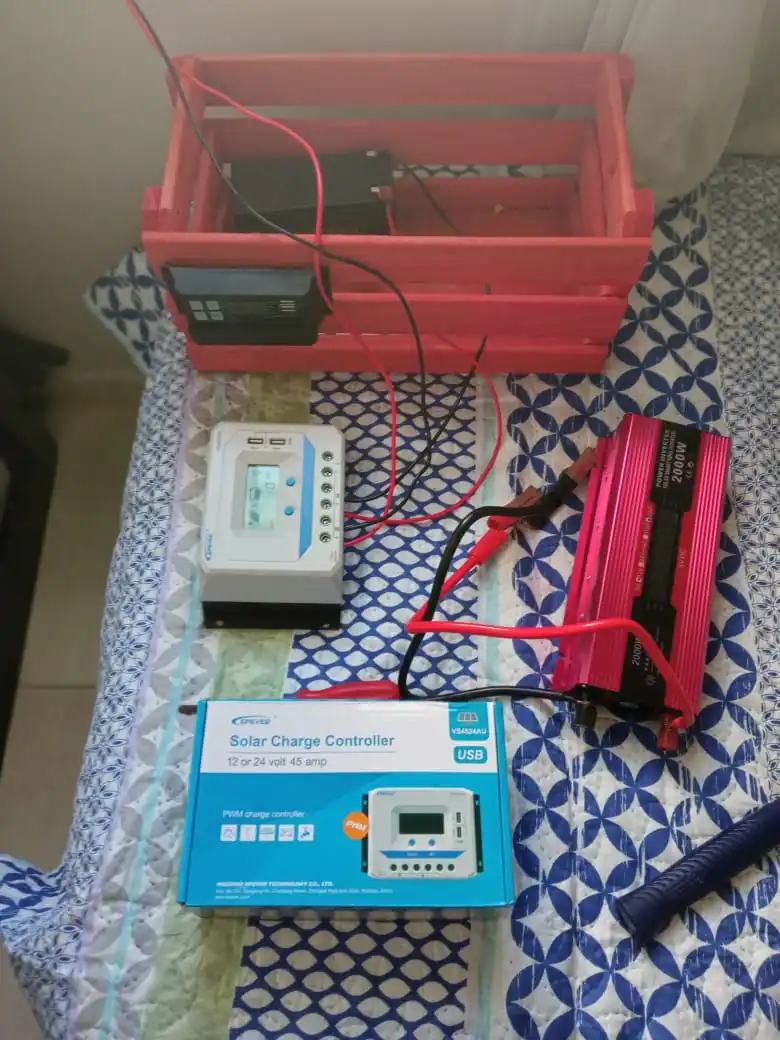

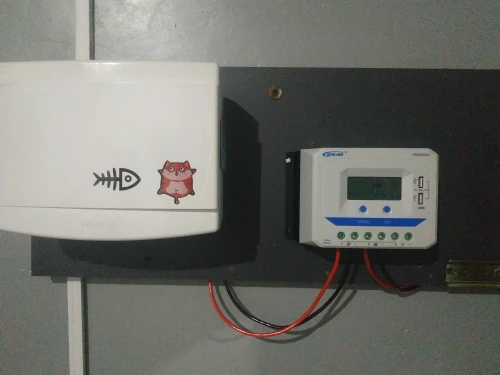

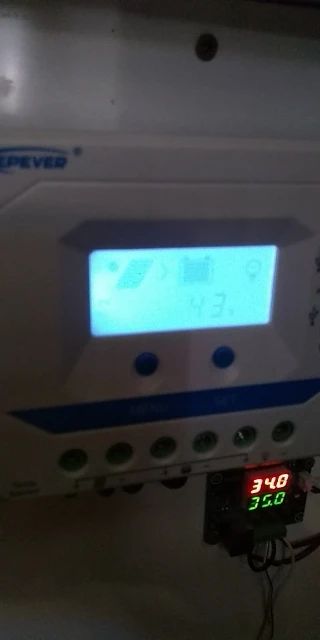

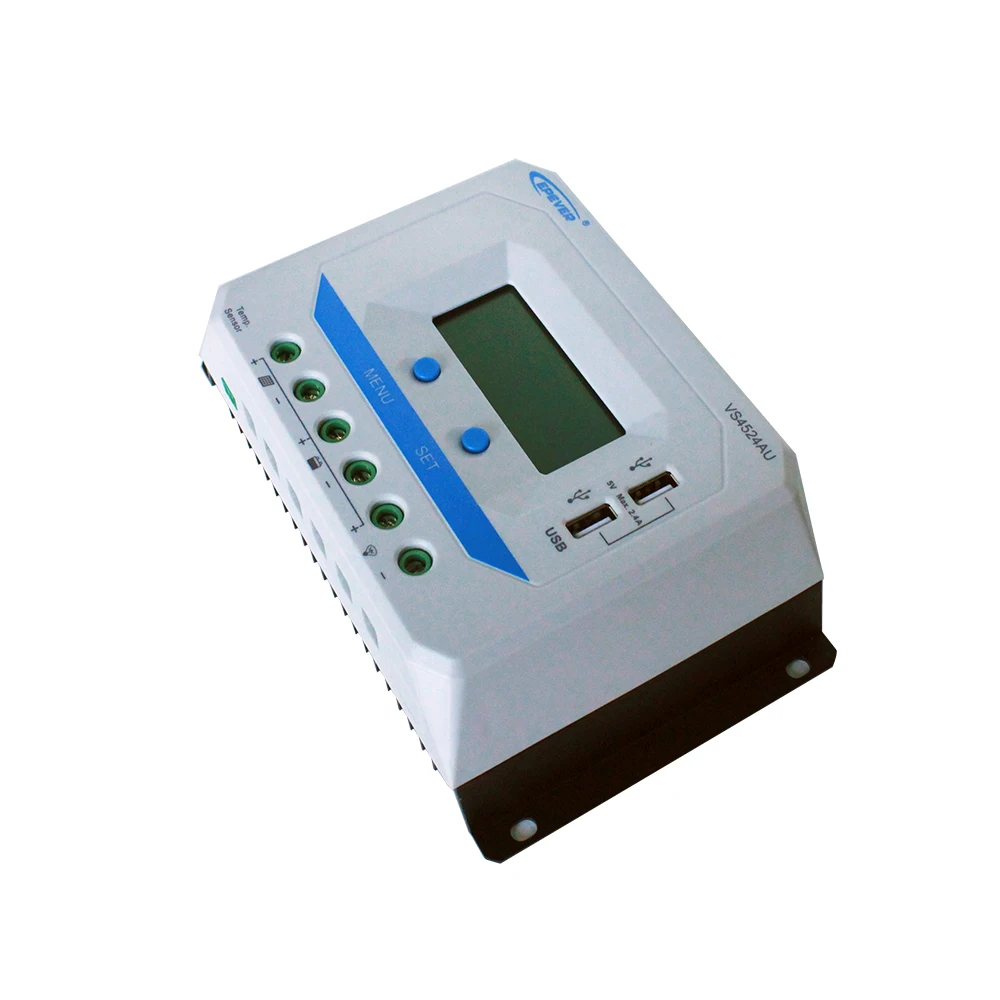

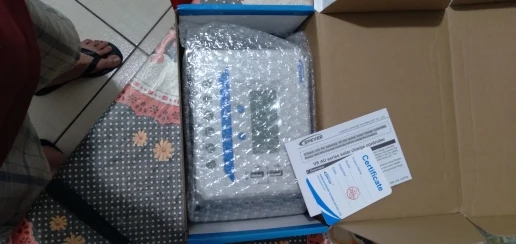

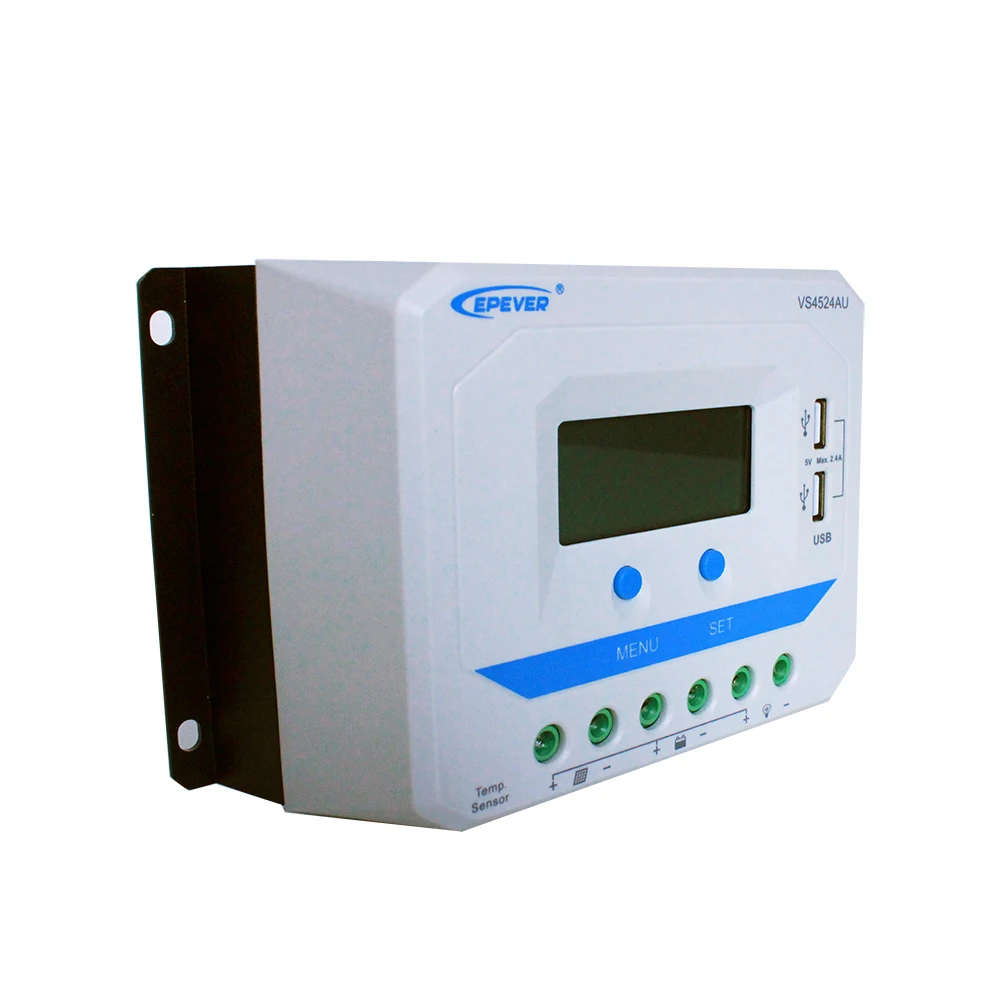

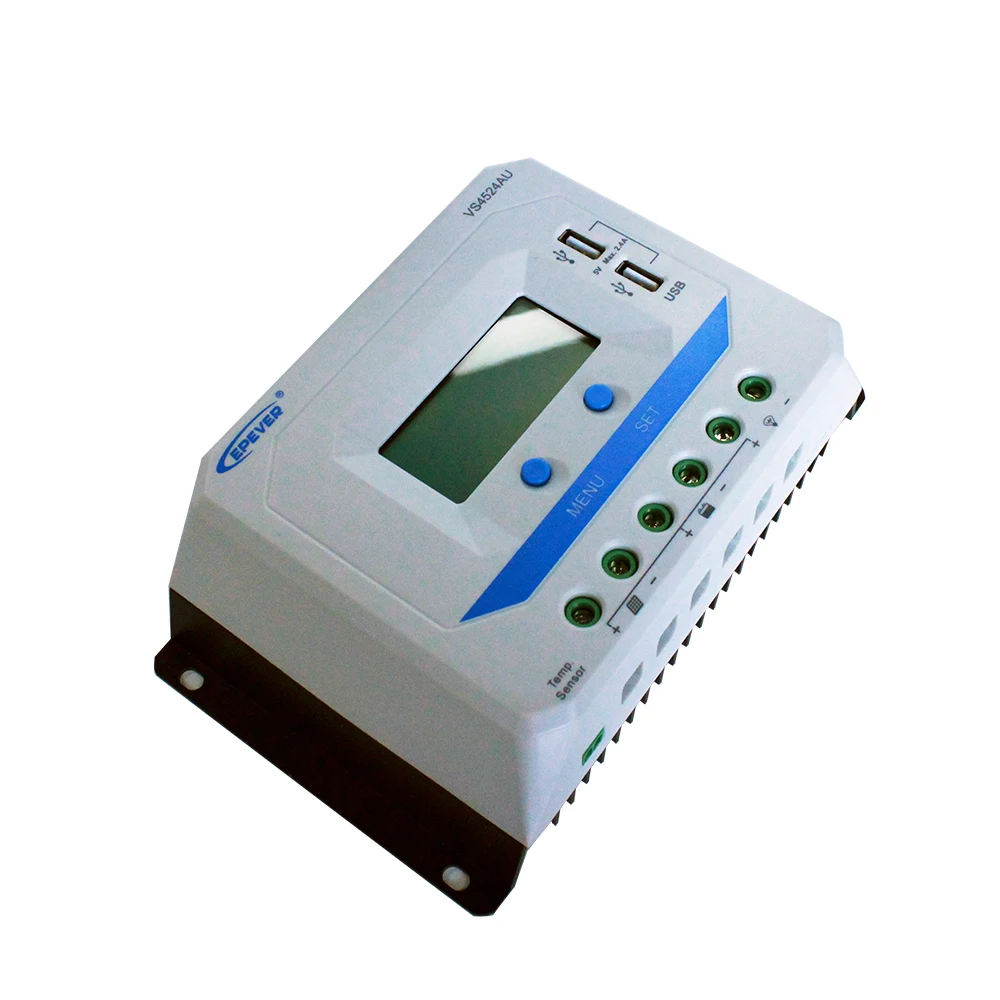

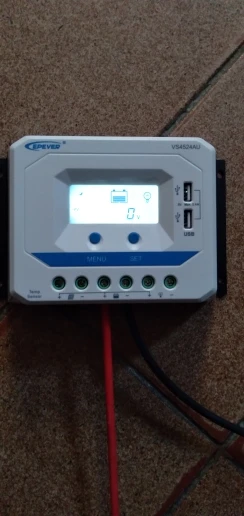

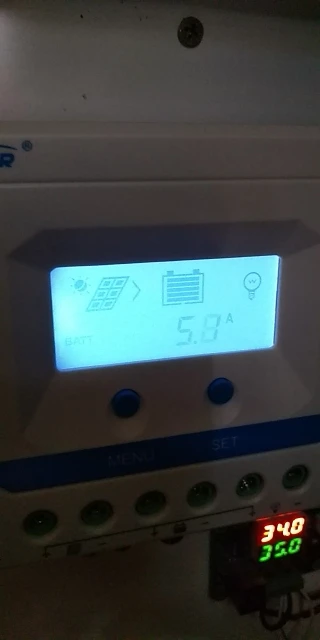

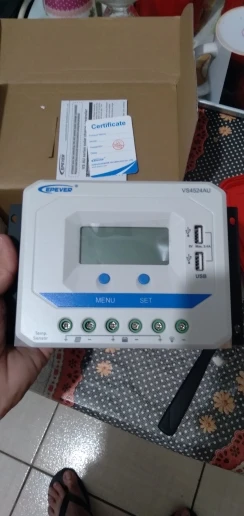

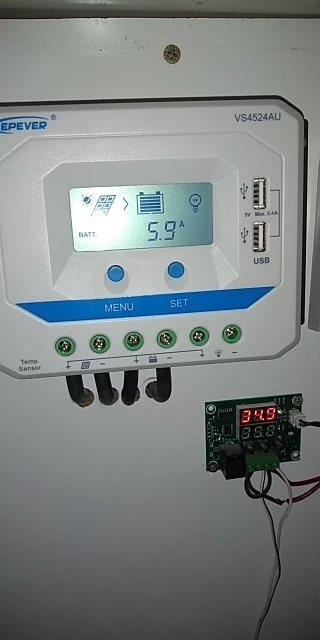

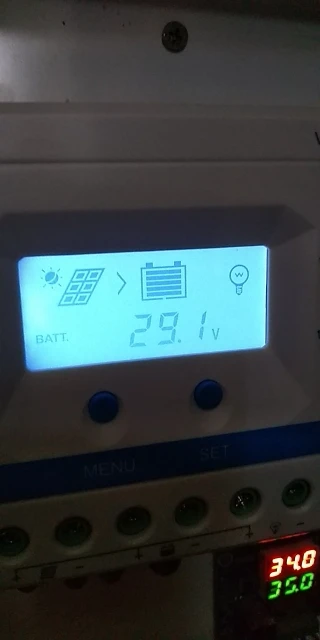

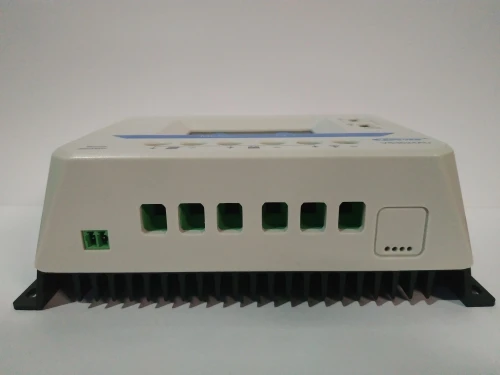

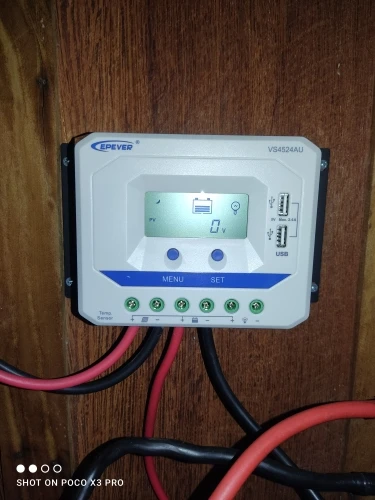

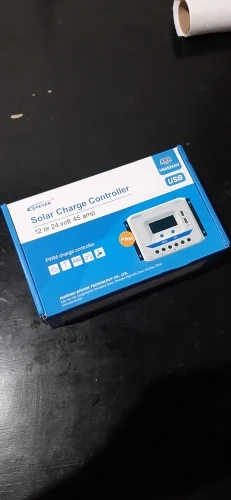

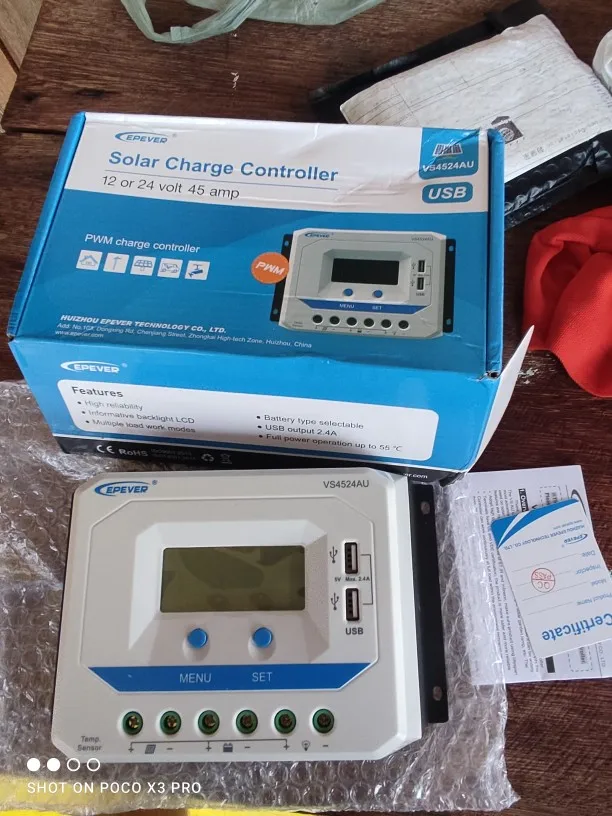

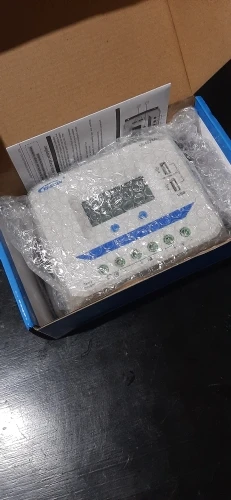

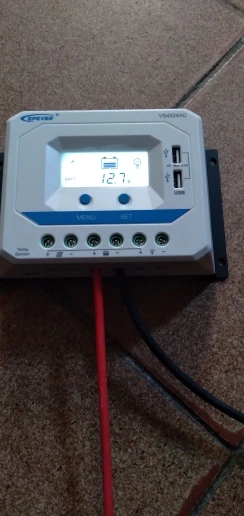

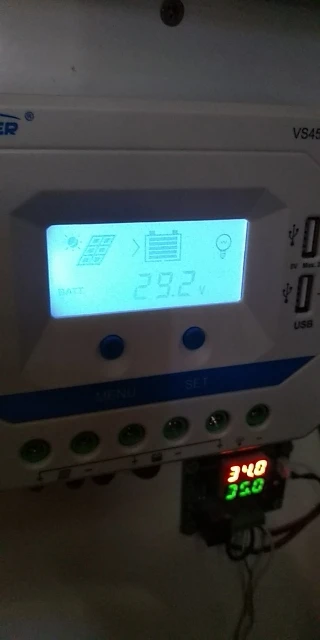

Фотографии:
