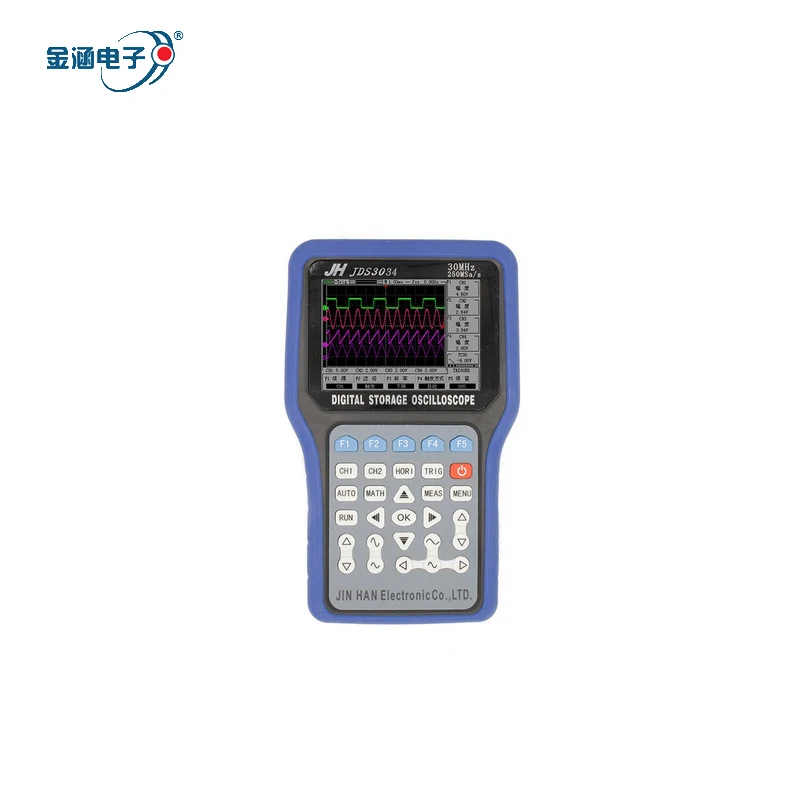

Портативный цифровой запоминающий осциллограф JinHan серии JDS3034, 30 МГц, четыре канала, частота дискретизации 250 мсс

JDS3034

Частота дискретизации в реальном времени

250MSa/S

Канал

4

Полоса пропускания

30 МГц

Вертикальное разрешение

8

Вертикальная чувствительность

10 мВ в-5 в (зонд 1X)100 мВ в-50 в (зонд 10X)1 в-500 В (зонд 100X)(шаг 1,2, 5,5)

Вертикальная точность

+/- 3%

Входное сопротивление

1 МОм 25 ПФ

Входная муфта

DCAC

Режим отображения

X-Y;Y-T

Входное напряжение

40 В (x1);400 В (x10);4000 в (x100)

Временная база

10ns-50ms(1,2, 5,5 шаг) 100ms-5s (сканирование)

Глубина хранения

16k на канал

Режим триггера

Автоматический, обычный и одиночный

Тип триггера

Поднимающийся край, падающий край

Автоматическое обнаружение

Поддержка (50 Гц-60 МГц)

Измерение:

Максимальное значение, рабочий цикл, частота, цикл

Курсор

Время, напряжение

Экран

4,3 дюймов 16 бит настоящий цвет TFT 400*272
