Материнская плата цифрового интерфейса SINGXER, XMOS, XU208, U8, обновленная версия, Femtosecond, TCXO

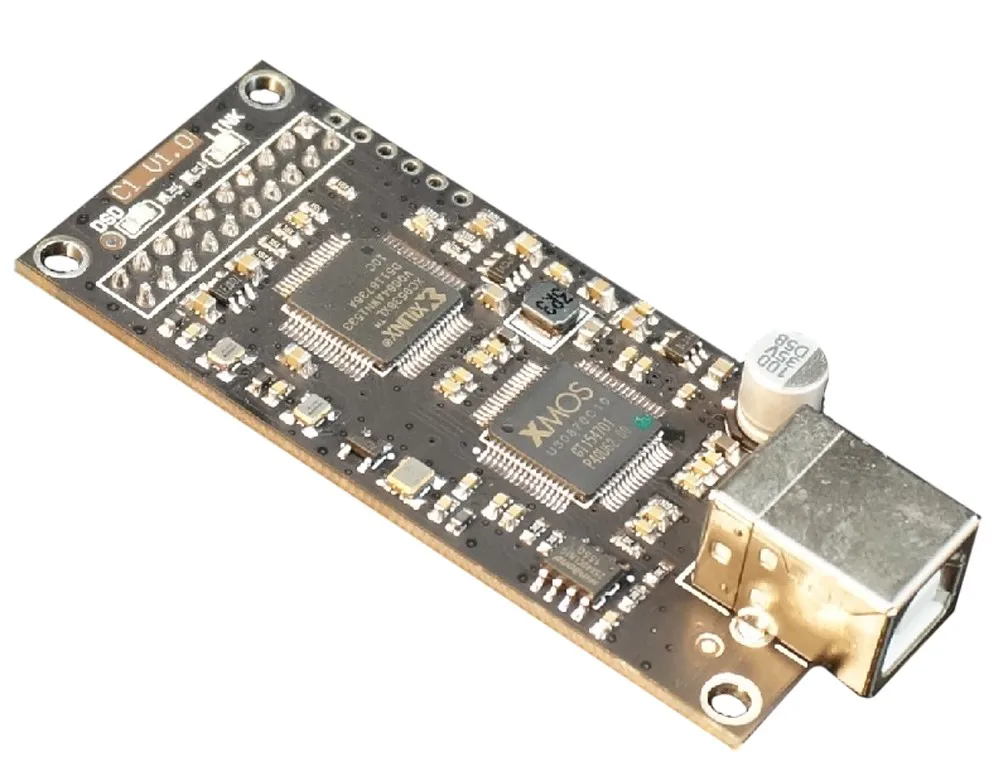

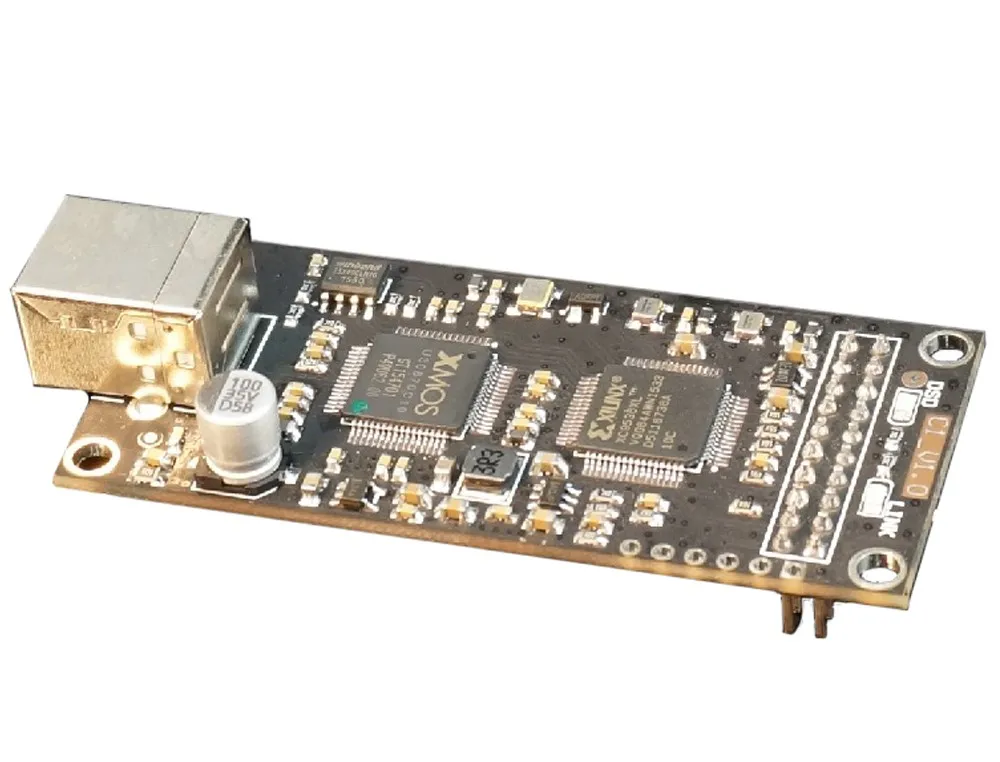

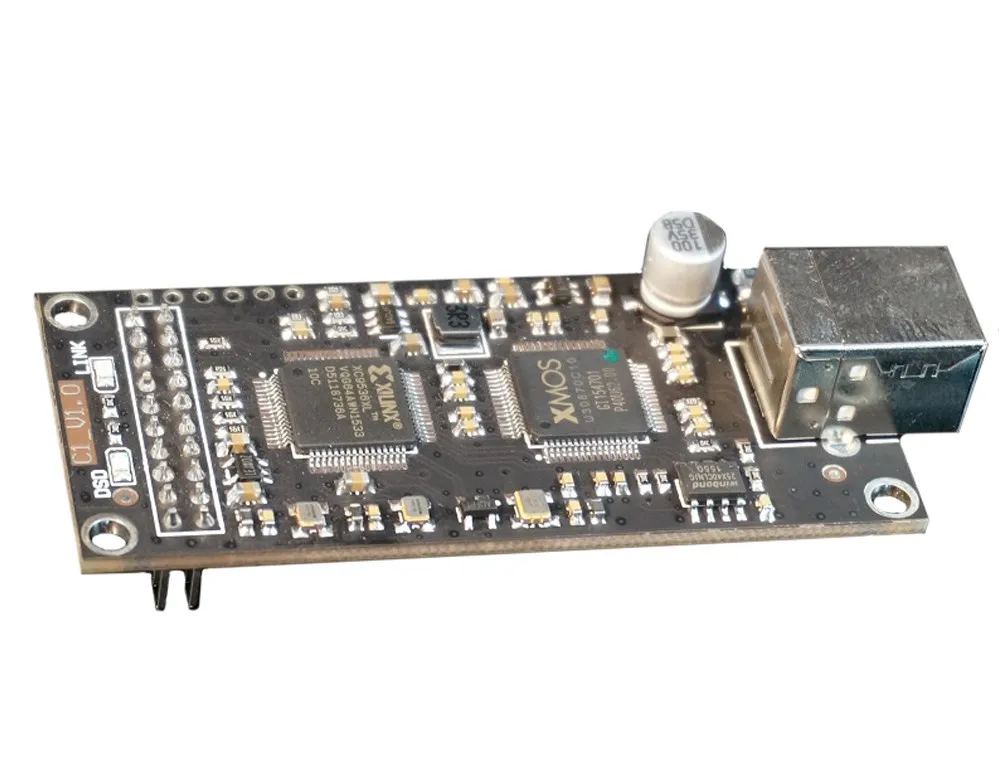

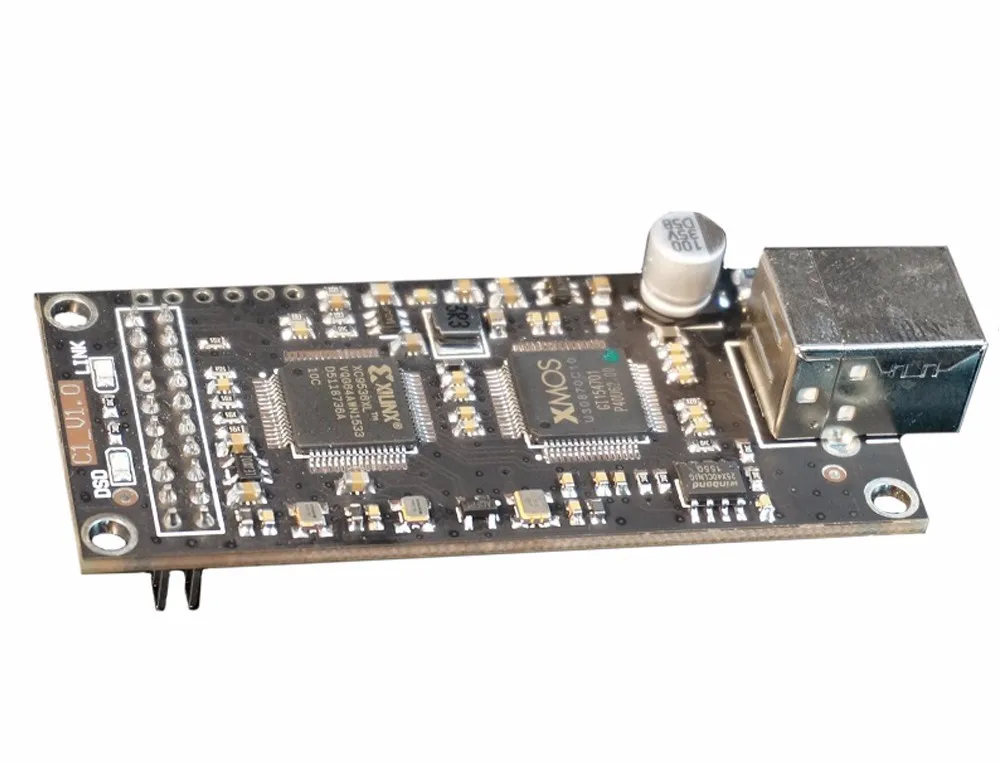

SINGXERC-1 XMOS плата цифрового интерфейса XU208 U8 обновленная версия Femtosecond TCXO

Примечание: для водителя, пожалуйста, свяжитесь со службой поддержки клиентов

Описание:

C-1-наша команда разработала высокопроизводительный цифровой интерфейс USB цифровой аудиоинтерфейс, который использует новейшие чипы XMOS xCORE - 200. C-1-это система низких часов дрожания цифрового интерфейса. C-1 цифровой интерфейс со стандартным входным интерфейсом usb, а F-1 имеет большой выходной интерфейс, включая интерфейс I2S.

Технические Особенности:

1.C-1-это новейший XMOS xCORE - 200 Серия высококачественных продуктов, цифровой интерфейс USB. Новое поколение чипов XMOS, используя более передовую технологическую технологию, производительность, чем старый чип U8, удваивается, производительность обработки до 1000 MIPS.

2. Хорошо известно, что вес ядра цифрового аудио-это алгоритм. Наша команда работает в области цифрового аудио в течение многих лет, в то же время получить XMOS подробную FAA команда сильная поддержка, мы на основе ОРИГИНАЛЬНОЙ ПРОШИВКИ сделали многие из технических усовершенствований и алгоритмов оптимизации.

Технические показатели:

Каждый выходной интерфейс поддерживает частоту выборки:

PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц DSD: 2,8 МГц (DSD64) - DoP,native 5,6 МГц (DSD128) - DoP, родной 11,2 МГц (DSD256) - DOP,native

Широкий: Топ 32 бит на выходе I2S Самый высокий бит более 24 S/PDIF

Положение иглы винта I2S полностью совместимо с итальянским модулем Amanero; Вся Пластина принимает дизайн трех кристаллов, в том числе аудио кристаллов для индивидуальной версии FeiMiaoJi кристаллов, SMT упаковки небольшого объема.

Каждый интерфейс Электрические Стандарты:

1.USB входным гнездом для стандартных USB типа B, USB источника питания Диапазон 4,5 V до 4,5 V;

2. Стандарт выходного интерфейса сигнала RCA S/PDIF, уровень 550 мВ (Стандартная нагрузка), выходное сопротивление 75 Ом.

Подробнее о модели:

1. Электричество является основой реализации концепции дизайна звука, придает большое значение конструкции цепи питания, использует высокую производительность, низкий уровень шума и имеет быструю реакцию «в качестве основного источника питания. Вся доска Использует двусторонний независимый источник питания, "часовая часть они даже приняли ADI Ультра низкий уровень шума, для того, чтобы обеспечить производительность, установила прочную основу для экстремальных

2. Печатная плата с 4-слойным дизайн печатной платы, убедитесь, что вы имеете в комплекте горизонтальной плоскости и источника питания слой, высокоскоростной цифровой метод проектирования, Обеспечение целостности Всего сигнала и целостности питания. Сигнал часов для специальной обработки, с использованием импеданса дизайна и точного управления посылка, чтобы обеспечить качество сигнала часов и улучшить его способность анти-помех. Все входные и выходные сигналы соответствуют стандартному дизайну, особенно высокоскоростной сигнал USB с использованием контроля сопротивления 90 Ом.

Системы Совместимость:

1.Windows XP, Windows 7,Windows 8, Windows 10; 32/64 бит

2.Native MacOS 10,6 и более поздние версии, используйте драйвер вашей системы

3.Native Linux с совместимым ядром UAC2, используйте драйвер вашей системы

4. ОС Android 4,2 и верхняя часть, требуется поддержка устройства OTG, а Android 5,0 по умолчанию, пожалуйста, используйте подходящий плеер, если ниже Android 5,0

I2S Инструкция по выходному сигналу гнезда: 1. Высокий электрический уровень звука, DSD ON-это DSD поток даты, когда высокий Электрический уровень. 2. Электрические компоненты уровни LVCMOS, напряжение 3,3 V. 3.3.3 + является выходным источником питания, а выходной электрический ток ниже 50мА. 4. Выход MCLK-22,5792 МГц или 24,576 МГц. 5.FS0,FS1,FS2-это частота выборки, указывающая уровень elctricity, FS3-нет.
