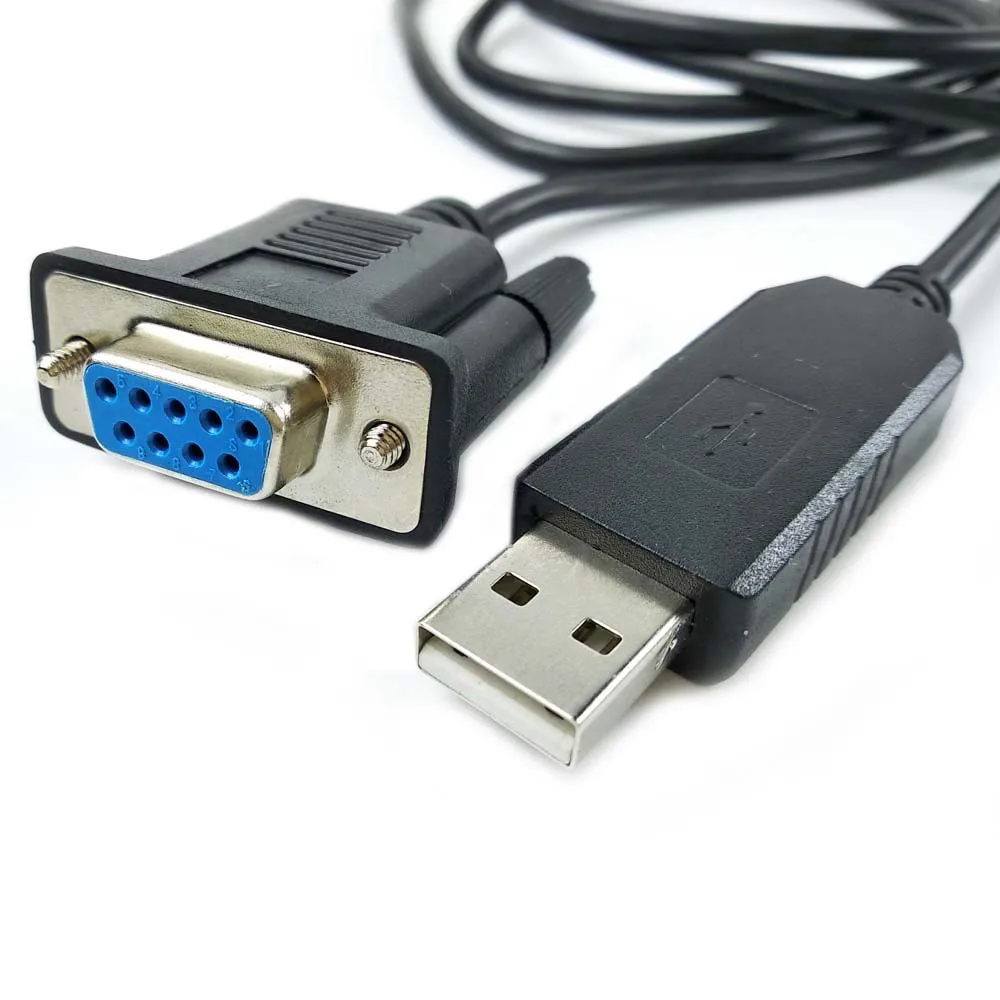

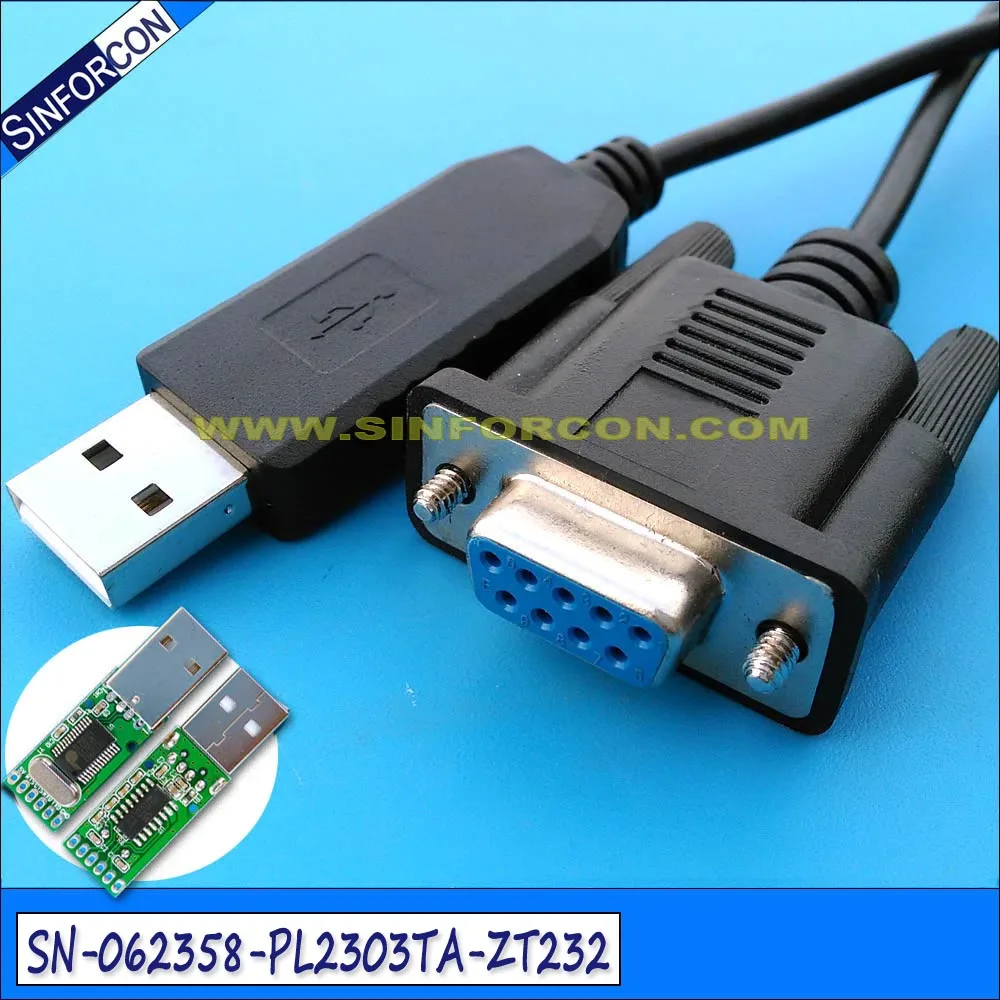

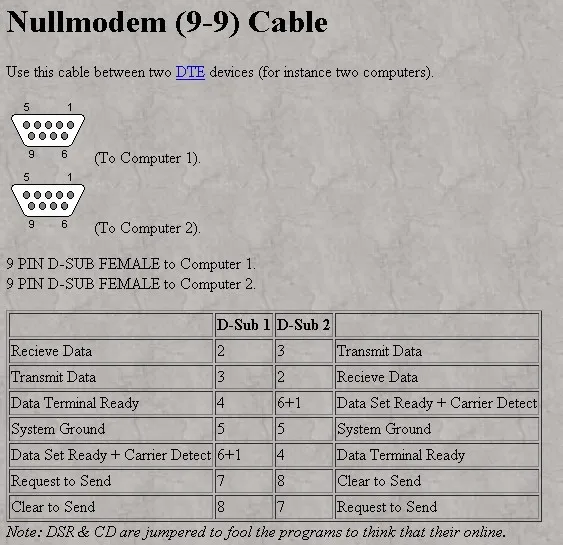

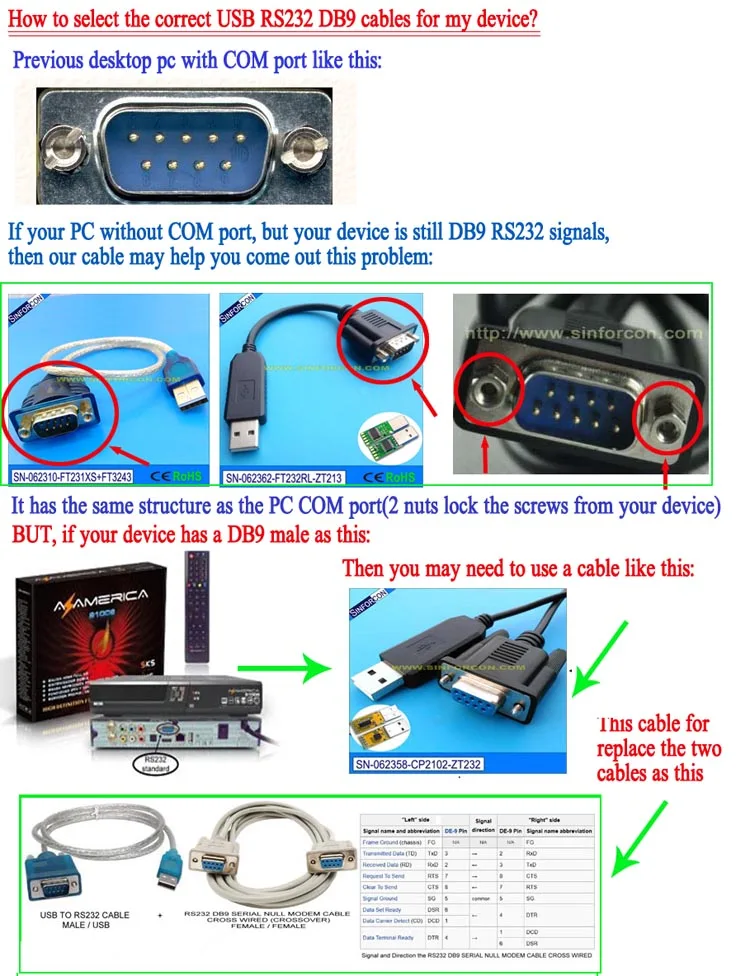

Модемный кабель prolific pl2303 с разъемом usb rs232 на db9

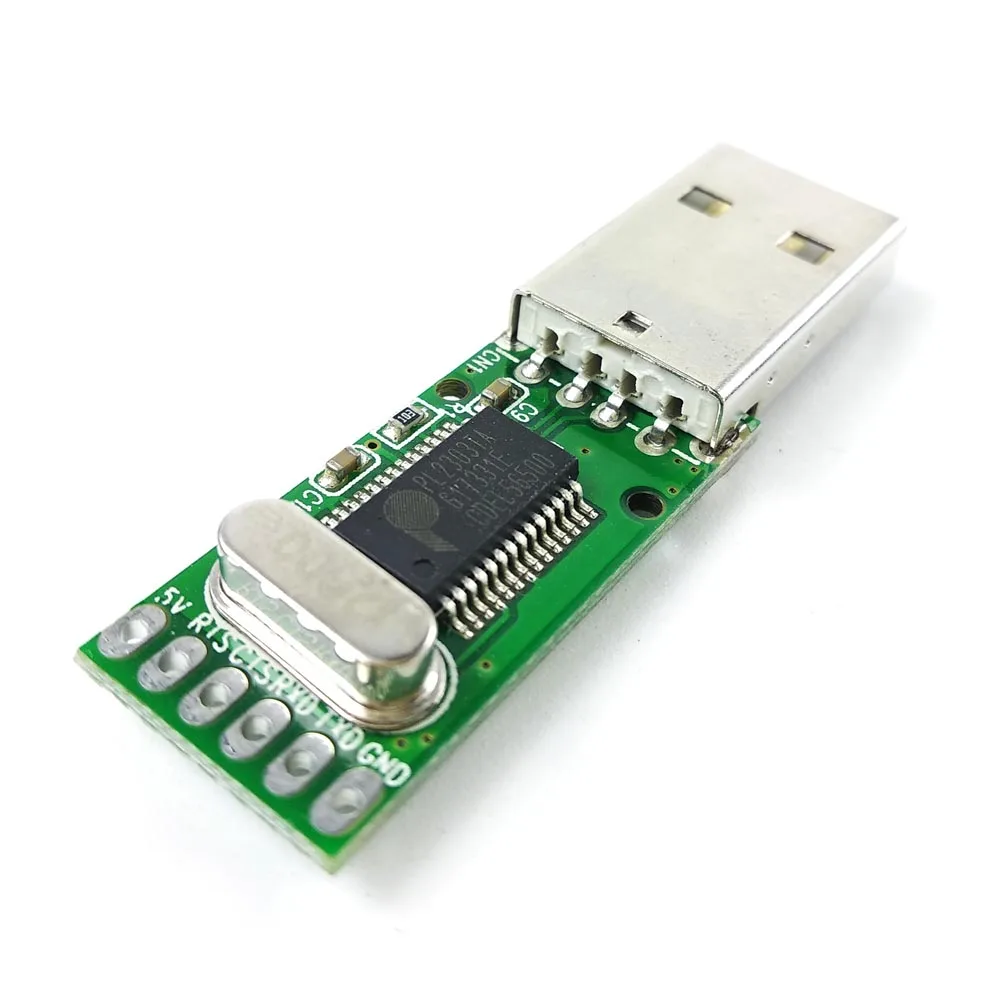

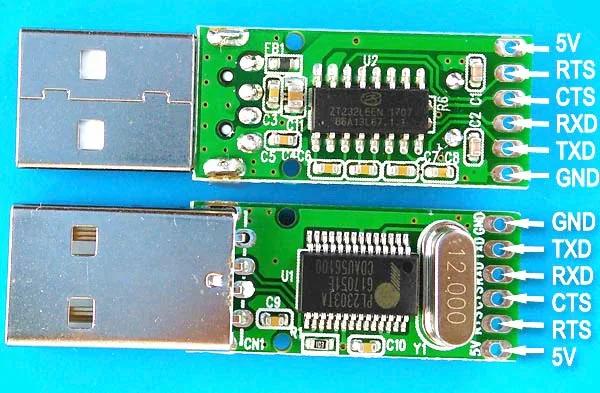

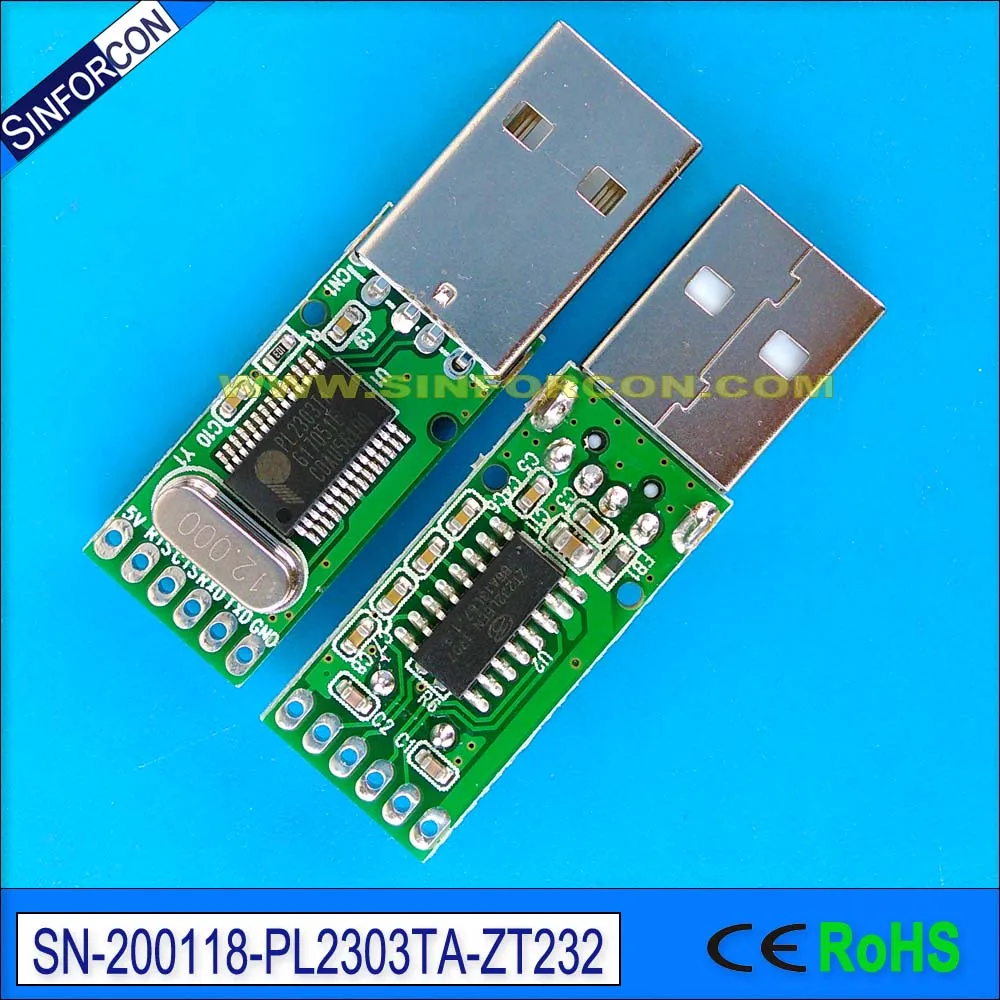

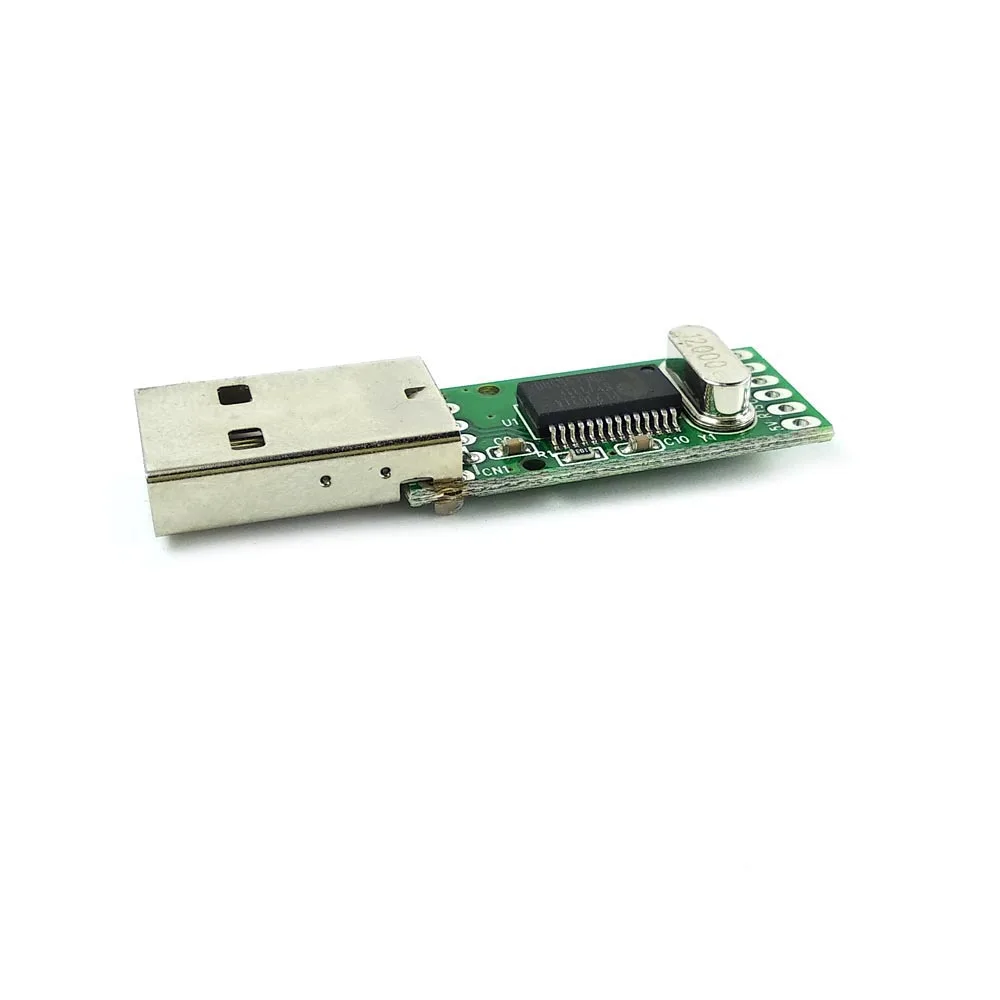

PL2303TA USB к последовательному Мостовому контроллеру



PL2303TA обеспечивает удобное решение для подключения RS232-like полнодуплексного асинхронного последовательного устройства к любой универсальной последовательной шине (USB). Высокосовместимые драйверы PL2303TA могут имитировать традиционный com-порт на большинстве операционных систем, позволяя существующим приложениям на основе com-порта легко мигрировать и быть готовы к использованию USB без необходимости перезаписи программного обеспечения COM port.

Благодаря использованию режима оптовой передачи данных USB, больших буферов данных и автоматического управления потоком, PL2303TA способен достичь более высокой пропускной способности по сравнению с традиционными UART (универсальным асинхронным приемником передатчика) портами. Если реальная сигнализация RS232 не требуется, скорость передачи данных выше 115200 бит/с может использоваться для еще более высокой производительности. Гибкий Генератор скорости передачи данных PL2303TA может быть запрограммирован, чтобы генерировать любую скорость между 75 bps и 6M bps.

PL2303TA предназначена исключительно для мобильных и встроенных решений, обеспечивая небольшой размер, который может легко поместиться в любые разъемы и портативные устройства. С очень небольшим энергопотреблением в режиме работы или приостановки, PL2303TA идеально подходит для работы на шине с большим количеством мощности, оставшейся для подключенных устройств. Гибкий сигнал уровня вы хотели бы направить какие-либо рекомендации RS232-как последовательный порт сбоку также позволяет PL2303TA напрямую подключаться к любой 3,3 V ~ 1,8 V Диапазон приборов.



Применение продукта:



Одно-чип обновления решение для старых устройств RS232 к USB интерфейсу

USB к RS232 конвертеры/кабели/дунглы

Медицинский/Медицинский usb-кабель для передачи данных

Персональный информационный/медиаплеер док-интерфейс USB

Кабель для передачи данных с интерфейсом USB Cellular/PDA

Беспроводное решение Serial-over-IP

USB считыватель штрих-кодов/смарт-карт

GPS/навигация USB интерфейс

Терминалы/принтеры (POS)

PC док-станция/порт репликаторы

Промышленный/измерительный/автоматический контроль USB интерфейс

USB модем/беспроводной/Zigbee USB интерфейс

Телеприставка (STB) /домашний шлюз USB интерфейс

Применение зарядного устройства

Устройства на основе MCU к интерфейсу USB





Программа установки драйвера Windows

(Для моделей PL2303 HXA, XA, HXD, EA, RA, SA, TA, TB)

Версия установки и дата сборки: 1.9.0 (2013-10-25)

Windows XP (32 и 64-разрядные версии) WDM WHQL: v2.1.51.238 (10/22/2013)

-Windows XP Сертифицированный WHQL драйвер

-Совместимость с Windows 2000SP4 и Server2003

Windows Vista/7/8/8.1 (32 и 64-разрядные версии) зерноуборочных комбайнов WDF WHQL: v3.4.62.293 (10/17/2013)

-Windows Vista, 7, 8, 8,1 Сертифицированный WHQL драйвер

-Совместимость с Windows Server2008/Server2008R2/Server2012

-Драйвер может автоматически загружаться через Windows Update (для Windows Vista, 7, 8, 8,1)



Поддержка языка установки: английский (по умолчанию), китайский (традиционный и упрощенный), японский

Только для Prolific USB VID_067B & PID_2303 и PID_2304

Включает отчет о сертификации, руководство пользователя и инструмент CheckChipVersion





Примечание:



Windows 8/8.1 не поддерживаются в PL-2303HXA и PL-2303X EOL Чип-версии.

Запуск программы CheckChipVersion PL2303 в Windows XP/Vista/7 для проверки версии чипа.

Поддержка драйверов Windows 98 и Windows ME прекращена и больше не предоставляется.

Prolific рекомендует использовать PL-2303HXD (HX Rev D) или чип PL2303TA.
