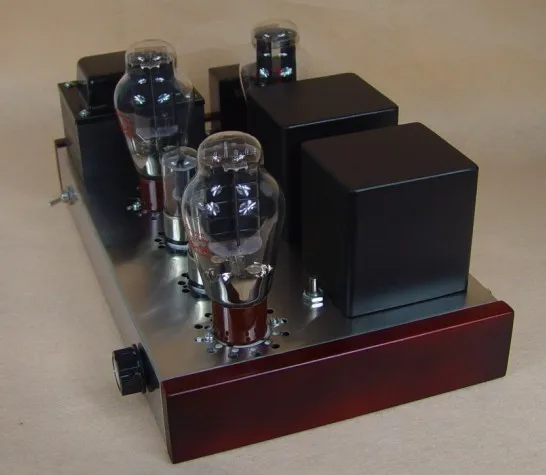

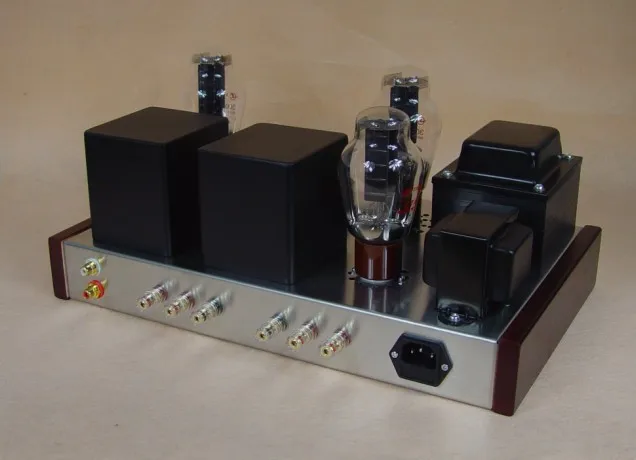

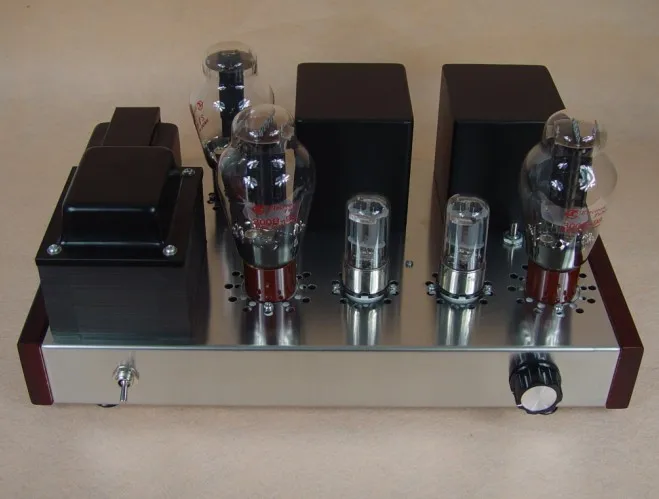

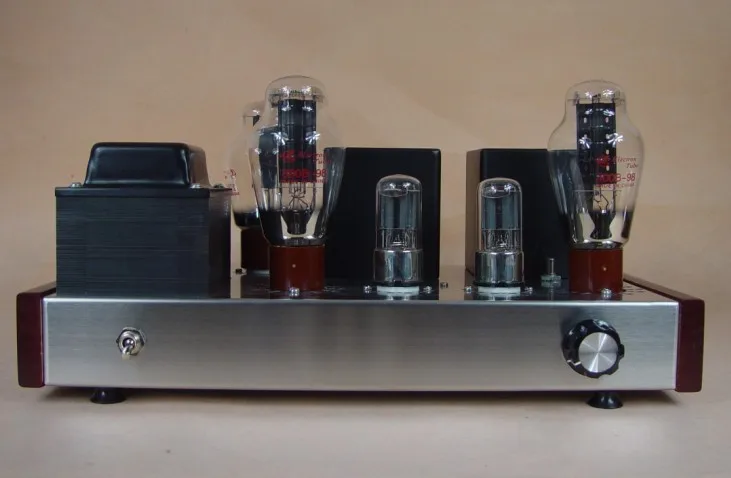

Теперь усилитель звука популярен с усилителем 300B любителями музыки, усилитель мощности 300B Звук Прозрачный, тонкий, высокий Стресс Анализ, Звук естественный и красивый, некоторые люди считают, что прослушивание привыкание, так много людей хотят владеть им дома. Из-за того, что 300B была очень дорогой ценой, 300B Товарная Машина, конечно, тоже дорогая
Вот ссылка для загрузки Схемы проводки, спасибо
Http://www.mediafire.com/file/68idr9xrg1ji5xr/6N8P%252B300B_Wiring_Diagrame.rar/file
Параметры машины:
Входное напряжение: 110 В/220 В 50 Гц или 60 Гц
Выбор входного сигнала: стерео двухканальныйНоминальная выходная мощность: 8 Вт + 8 ВтЧастотная характеристика всей машины: 25 Гц ~ 32 кГцГармонические искажения: 1% (1 Вт 1 кГц)Отношение сигнал-шум: 88дб/мВтВходная чувствительность: 500 мВВходное сопротивление: 100KВыходное сопротивление: 8 ОмОстаточный шум: <3,5 мВРазмер машины (Ш * Г * В): 38 мм * 230 мм * 180 ммИспользование вакуумной трубки: 6N8P * 2шт, 300B * 2шт, 5Z3P * 1 штВес нетто: 14 кгОбщая потребляемая мощность: 180 Вт
Технические параметры:
105*60 H 14 чип силовой трансформатор основной группы 110 В, может использоваться параллельно 110 В, две группы серии 110 В после использования 220 В, выход трансформатора 76*40 Z11 0,35 обожженный лист трех зажимов, индуктивность 66*32 Z11 0,35 обожженный лист 6H 0.25A выше всех трансформаторов бескислородный медный провод обмотки

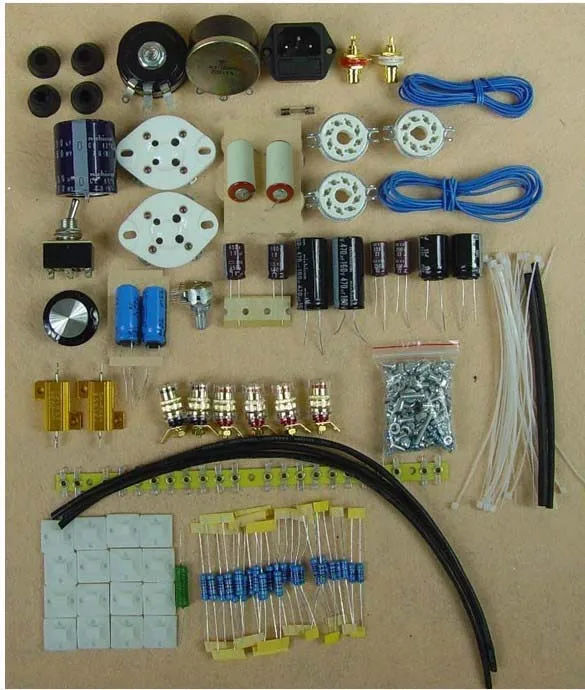

6N8p + 300B посылка список доставки:
1. Мм проволока из нержавеющей стали чертежная машина шасси * 1 + 1 мм оцинкованный пол * 1
Две боковые панели
105*60 power one
76*40 выходной трансформатор * 23,5 k:048
Железный квадратный чехол из коровьей кожи
Индуктивность 66*32 a
8-контактный разъем * 3
300B розетка * 2
Ножка шасси * 4
Входное гнездо сигнала * 2
Кристаллический выходной терминал * 6
Разъем питания * 1 с предохранителем * 1
Переключатель * 1
Япония ALPS 16 Потенциометр 100K * 1
Ручка потенциометра * 1
Опорные строительные леса
Термоусадочная tube3mm4mmPatchtapeScrew
1k * 6
750р * 2
470k * 2
30k * 2
15K 2w * 2
27K 2w * 2
240k * 2
1K 20w * 2
22 потенциометра * 2
91K 2w * 2
4,3 K 2 Вт * 2
300K 2w * 2
10R 5 Вт * 1
220 к 2 Вт * 1
22uf260v * 2
0.1uf400v * 2 используется импортный керамический конденсатор разбирать масло
470uf160v * 2
22uf450v * 2
330uf450v * 1
10uf450v * 2
33uf450v * 2
