Описание товара:
DPS3806 DC-DC с числовым управлением, шаг вверх и вниз модуль является полным цифровым дисплеемМодуль увеличения и уменьшения числового управления, Малый размер, мощность, высокая эффективность, стабильная работа.Модуль характеризуется входным напряжением ниже, выше, равным выходному напряжению, выходное напряжение может поддерживаться стабильно, Вход 10V-40V выход0-38 в, Ток0,001-6A; И соединен с высокоскоростным микроконтроллером точность измерения и расчета, вы можете точно отрегулировать выходное напряжение и размер тока, Встроенный-в 10 групп места хранения, может храниться в любое время, выберите параметры, прост в использовании. С четырьмя восемь светодиодный цифровой светодиодной лампой, в режиме реального времени, напряжение, ток, мощность, емкость и другие параметры. В то же время, машина имеет выходную мощность после автоматического выхода, автоматические параметры, такие как колесо, могут быть использованы в соответствии с необходимостью открытия или закрытия.
Описание функции структуры:
Продукты со следующими отличными техническими индикаторами и функциональными характеристиками:
1,Использование усовершенствованного микропроцессора, может точно регулировать выходное напряжение, ток;
2,Может увеличить или увеличить;
3, все цифровые дисплеи, просты в использовании;
4, с постоянным давлением, постоянным состоянием тока;
5, использование 4-bit с высоким уровнем яркости цифровая трубка, в режиме реального времени отображает выходное напряжение, ток, мощность и емкость параметры;
6. Автоматическое/ручное отображение напряжения, тока, мощности, мощности и других параметров;
7, с выходом, постоянным давлением CV, постоянным током CC, вы можете просмотреть рабочий статус в режиме реального времени;
8, может быть установлен после того, как мощность автоматически выводится;
9, может быть ключом для сохранения напряжения тока и значений тока
10,С функцией сохранения памяти, может хранить 10 групп параметров и может быть свободно хранить, звонить;
11, входной ток в режиме boost до 8А, поэтому, если выходное напряжение намного выше, чем на входе, на этот раз выходной ток может не достигать 6А, конкретные вычисления см. Следующий пример
Пример:Входной ток модуляМаксимумДля 8а, когда входное напряжение составляет 24 В, Входная мощность составляет 192 Вт;
Выходная мощность = Входная мощность * эффективность преобразования = 192 Вт * 0,85 = 163 Вт,
Если выходное напряжение установлено в 38 в; Максимальным ограничением входного тока, максимальный выходной ток может достигать около 4,289a, и постоянно регулируется.

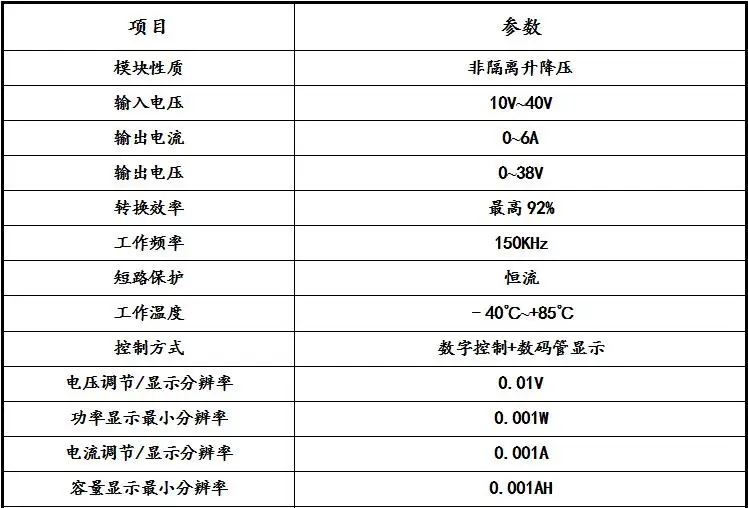

Технические индикаторы:
Тестирование производительности:

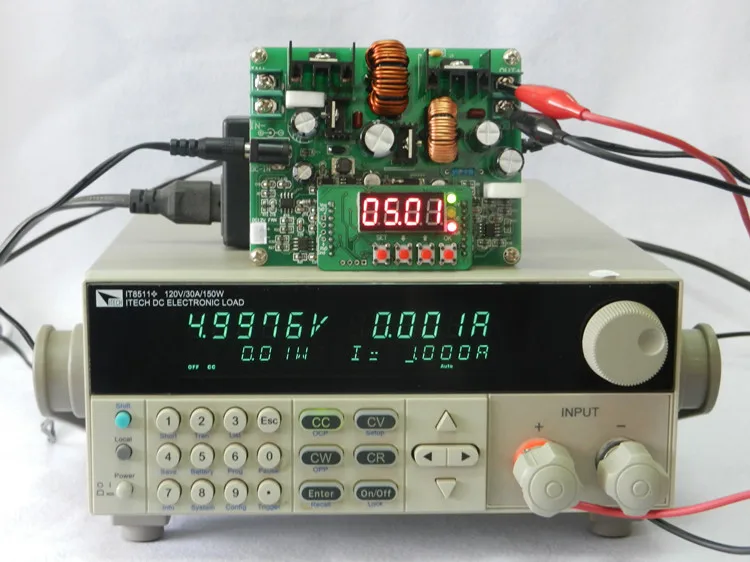

Самая большая изюминка этого продукта заключается в автоматическом падении, мы демонстрируем следующее с адаптером питания для ноутбука 24V, чтобы обеспечить наш блок питания, первый выход 5V 1A

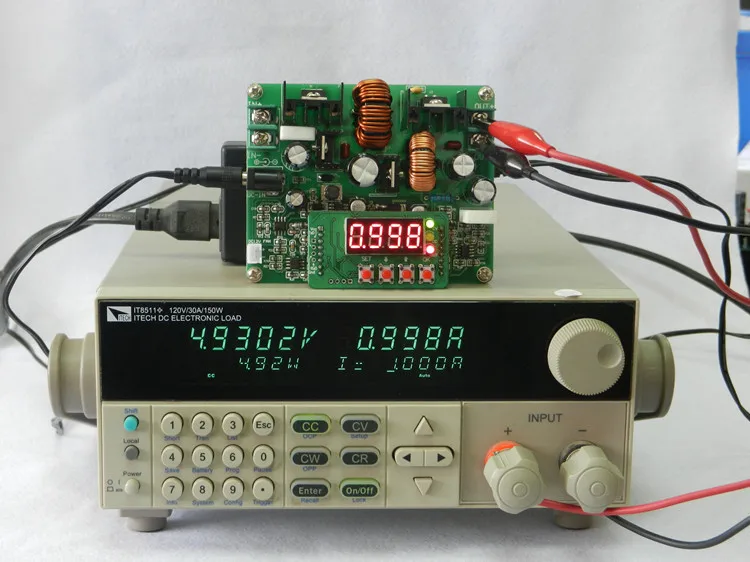

Выход постоянного тока 1A, напряжение вытягивается до 4,9302 в, что вызвано падением давления на линии, является нормальным.

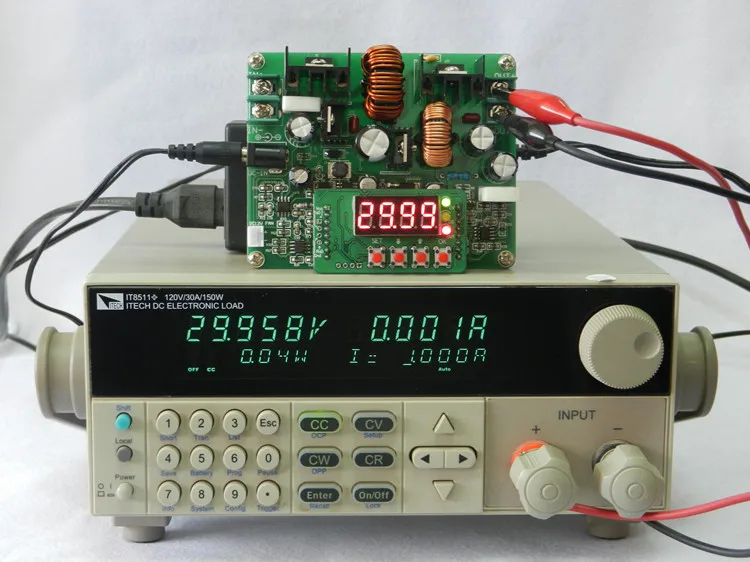

И затем увеличить до 30 в, выходной ток 1A

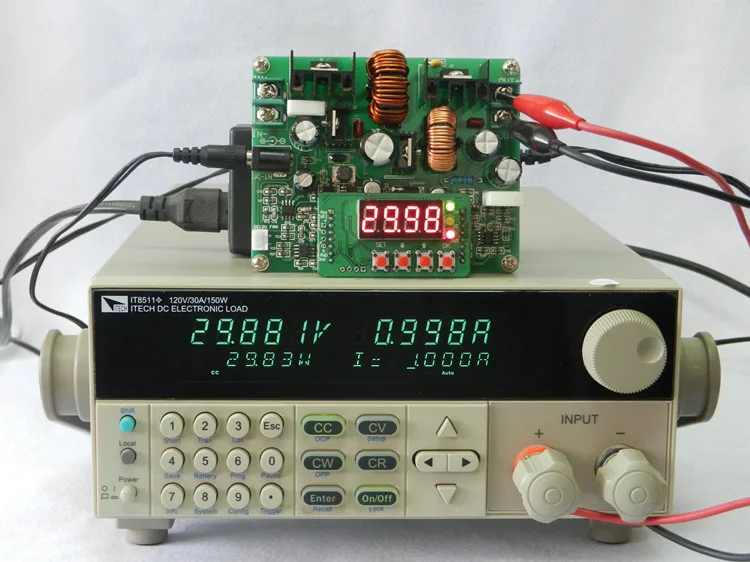

Выход постоянного тока 1A, напряжение вытягивается до 29,881 в, что вызвано падением давления на линии, является нормальным
Если у вас есть блок питания переднего класса 10 в-40 в, например, самый популярный адаптер питания для ноутбука, вы можете получить цифровой Регулируемый источник питания 0-38 в, высокоточный, подумайте об этом немного не волнуйтесь! В
Часто задаваемые вопросы:
1,Это выходное напряжение и ток в какой степени, может достичь постоянного напряжения постоянного тока, насколько точно?
Ответ: все источника питания может достичь постоянное напряжение постоянного тока, Диапазон выходного напряжения 0-38V Напряжение точность определения его местонахождения составляет 0,01 V; Выходной ток амплитуда является 0-6A, точность 0.001A;
2,Эта мощность может устанавливать напряжение и ток, следующая выходная мощность не является выходным значением последнего набора?
A: этот источник питания в допустимом диапазоне напряжения и тока может быть произвольно установлен напряжение и ток, если установлен, чтобы сохранить, следующее значение по умолчанию для последнего набора питания.
3,Как мы можем гарантировать, что этот источник питания работает должным образом, в процессе повышения и понижения конверсии является стабильным?
О: Эта мощность основана на B00ST-BUCK архитектуре повышающего и понижающего источника питания, понижающейся до тех пор, пока напряжение питания выше, чем выходное напряжение 2 в, энергосбережение будет работать должным образом (напряжение источника питания 6-40 в), повышенное напряжение питания более 38 в, Ток питания не должен быть больше 8А, другое устройство автоматически отодвигает практики переключения и стабильной работы.
4,Эта мощность может автоматически выводить мощность?
О: вы можете достичь автоматической выходной мощности, специфическая операция такова: сначала нажмите кнопку «ОК», а затем до мощности модуля, В цифровом дисплее кнопка «-0-», если Кнопка после выхода цифрового дисплея «-y-» Указывает на включение функции автоматического вывода. Если цифровой дисплей «-- n-» означает, что функция автоматического вывода была выключена после включения питания.
5,Почему я устанавливаю ток 3A, и выход только 1A, не плохо ли это?
О: хотя вы устанавливаете ток 3A, но фактический выход зависит от нагрузки, которая вам нужна, то есть, ваша нагрузка не требует такого большого тока, не нарушается мощность.
