2017 Новый TNM5000 USB Atmel EPROM программист + 15 ПК Адаптеры + IC Зажим для NAND flash/EPROM/MCU/PLD/FPGA/ISP/JTAG, рекордер памяти
TNM-KBD адаптер специально для TNM5000 программатор для it-ноутбука материнская плата разъем для клавиатуры 24-32 pin, также Подключите материнскую плату заземления к TNM ISP pin 10.

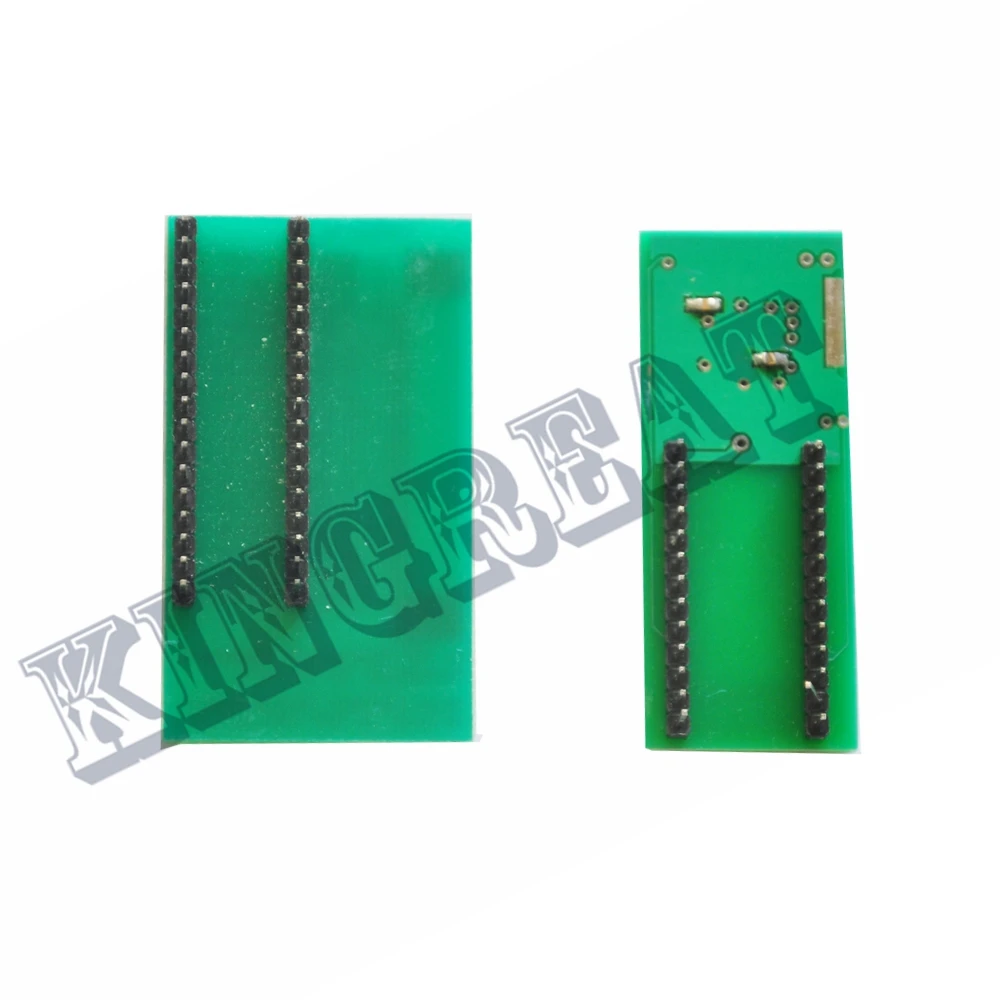

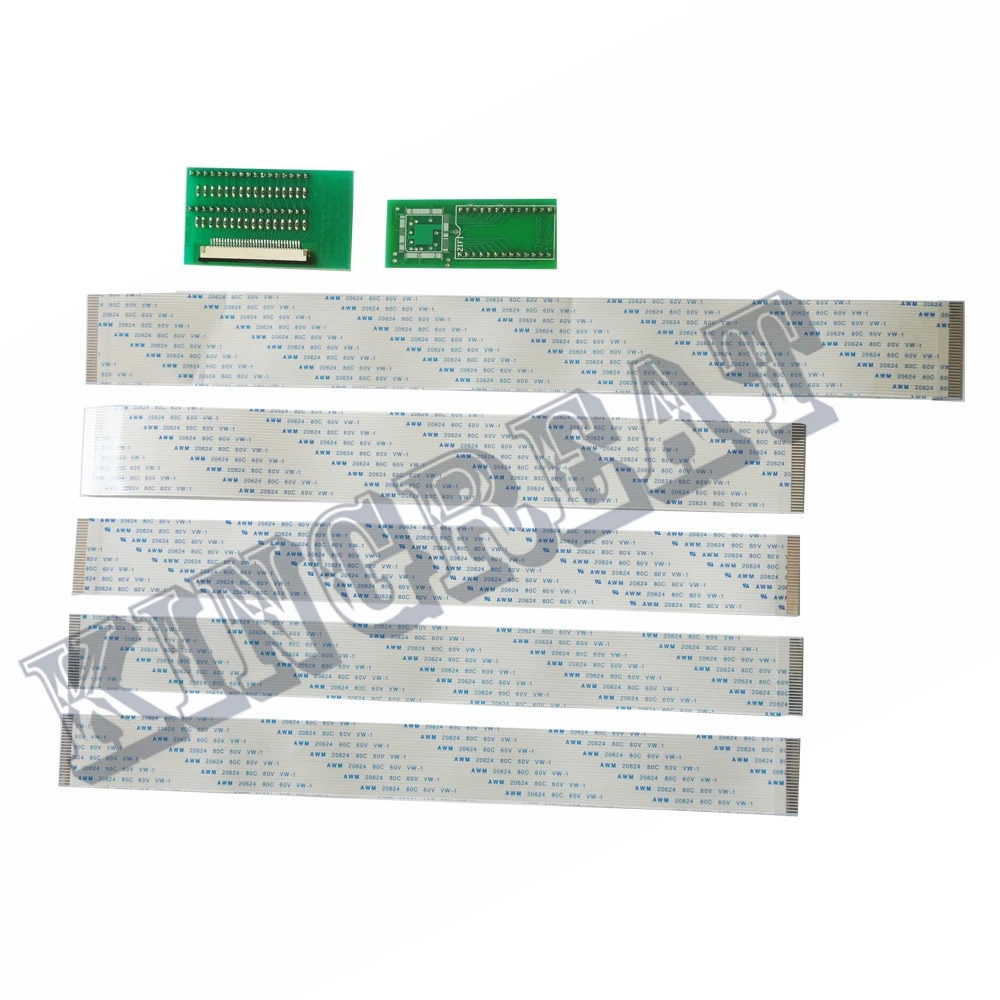

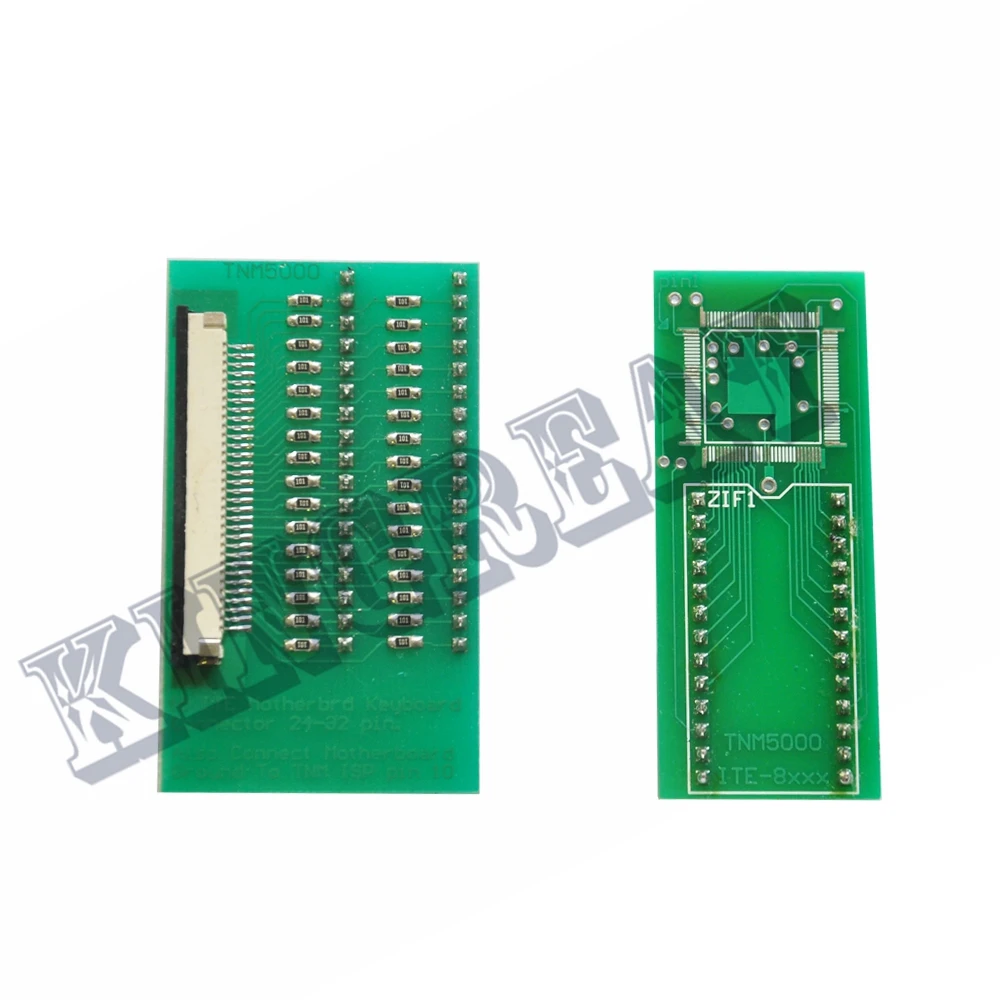

2 шт PCB
1 шт. 32 pin кабель
1 шт. 30 контактный кабель
1 шт. 26 штырькового шнура
1 шт 25 pin кабель
1 шт 24 pin кабель
Универсальный набор адаптеров с мультиконтроллером для ноутбука.
Используется для бортового чтения/мигания мультиконтроллера ноутбука (без операции распайки).
Адаптер совместим с разъем ZIF программиста TNM5000.
Примечание:Если плоский кабель имеет менее 32 контактов, выровняйте плоский кабель 1 на разъем 1.
Примечание: Вы можете изменить нормальное направление плоского кабеля, нажав кнопку Config.
Примечание: Вы можете изменить контактный номер разъема ноутбука, нажав кнопку Config.

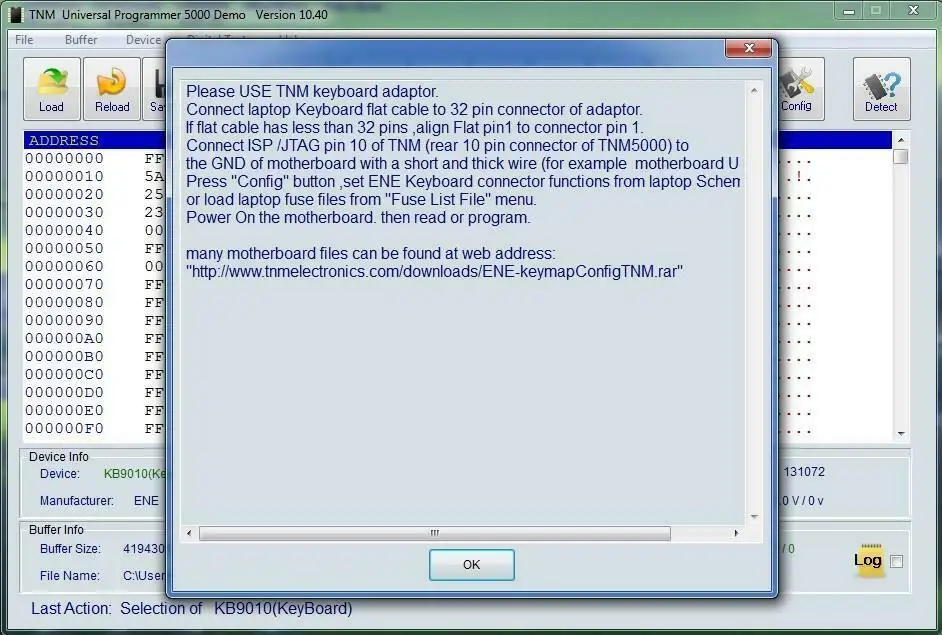

Как использовать:
1. Подключите ваш программист TNM5000 к компьютеру и запустите приложение TNM.
2. Проверьте разъем для клавиатуры материнской платы и выберите подходящий плоский кабель.

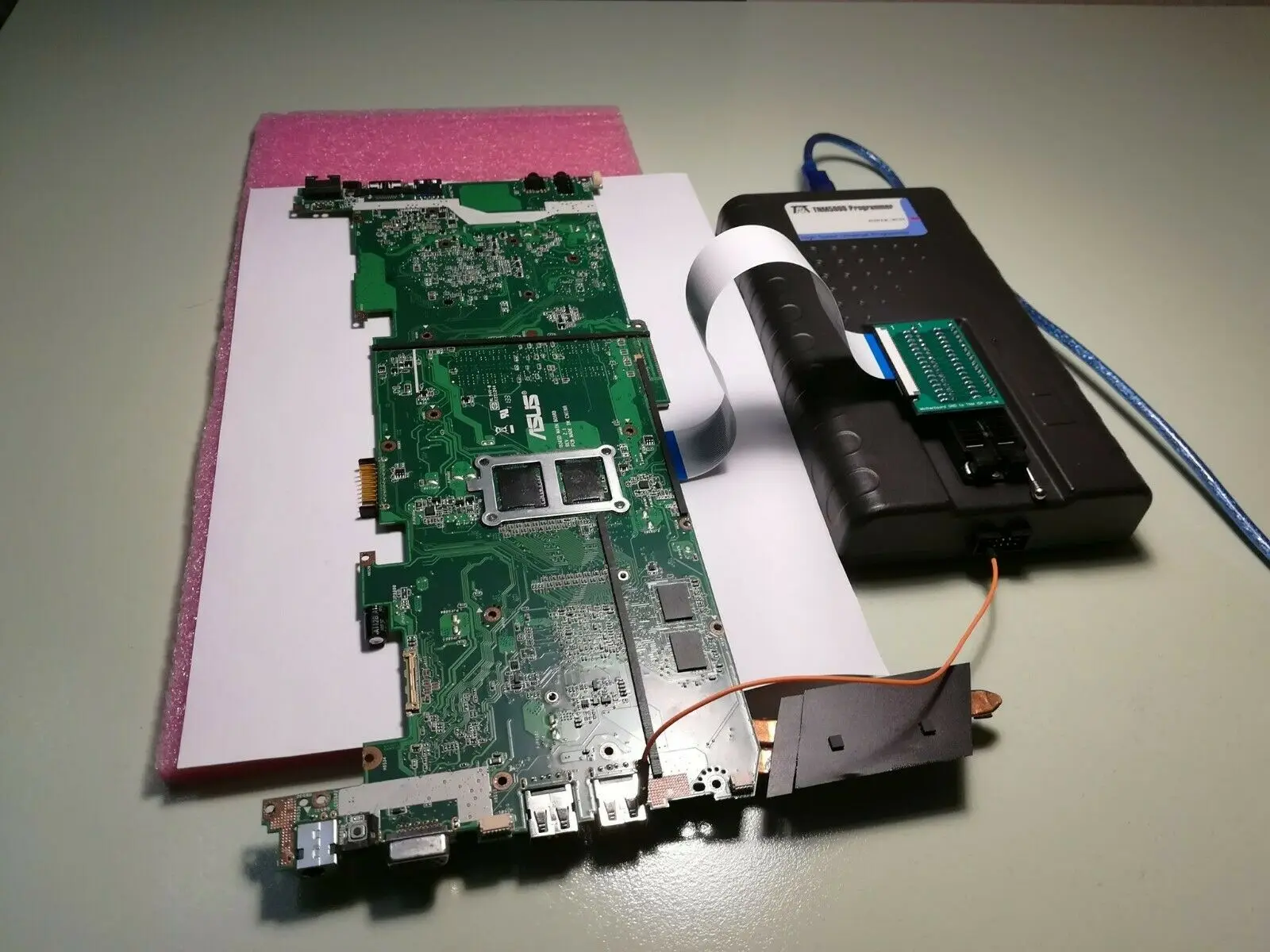

3. Подключите плоский кабель с материнской платой разъем для клавиатуры с одного конца и с TNM Адаптер клавиатуры с другого конца.
4. Поместите адаптер TNM в разъем ZIF на ваш программист TNM.
5. Подключите ISP /JTAG pin 10 TNM (задний 10-контактный разъем TNM5000) к
GND материнской платы с коротким и толстым проводом (например, материнская плата USB GND).

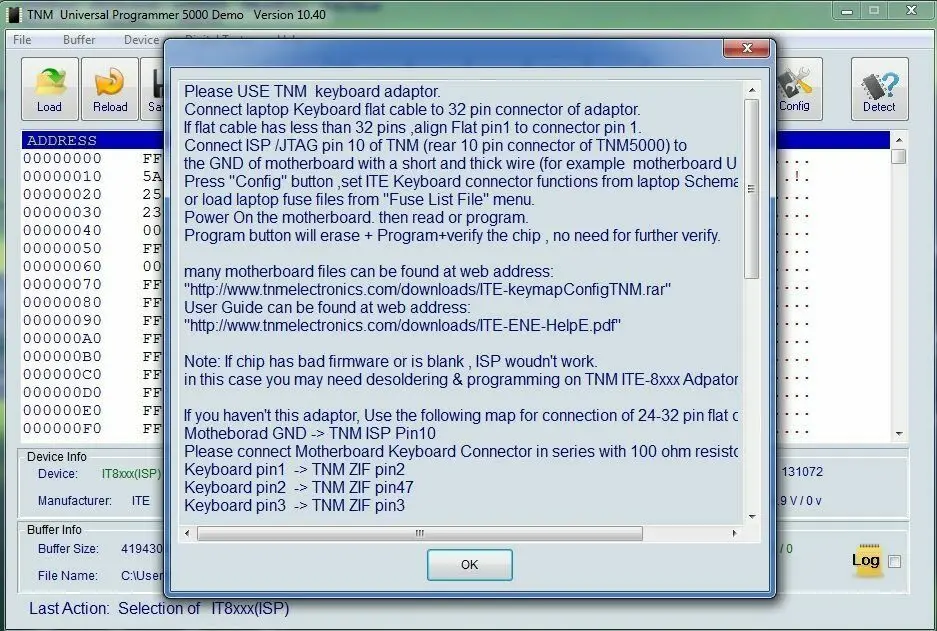

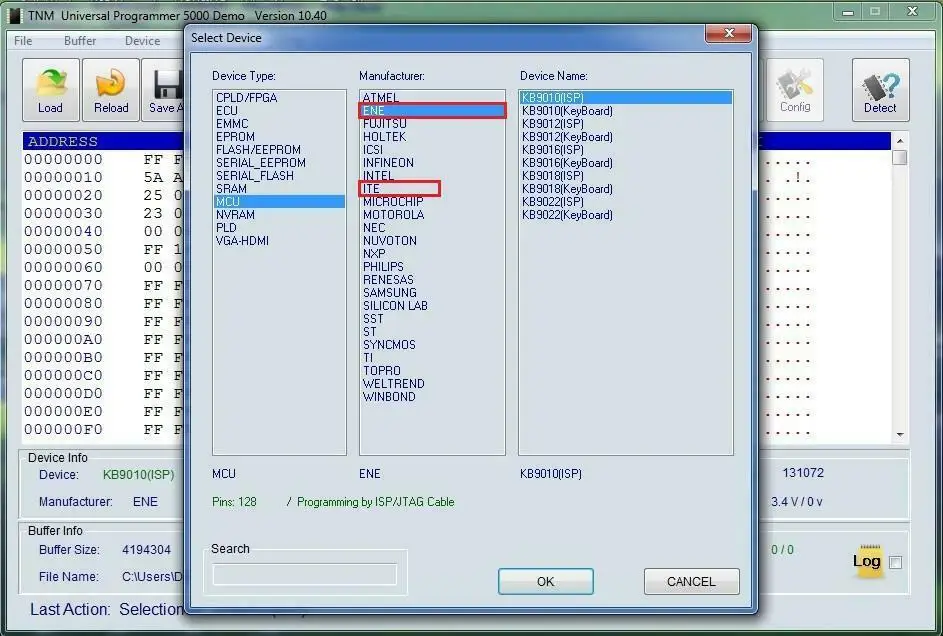

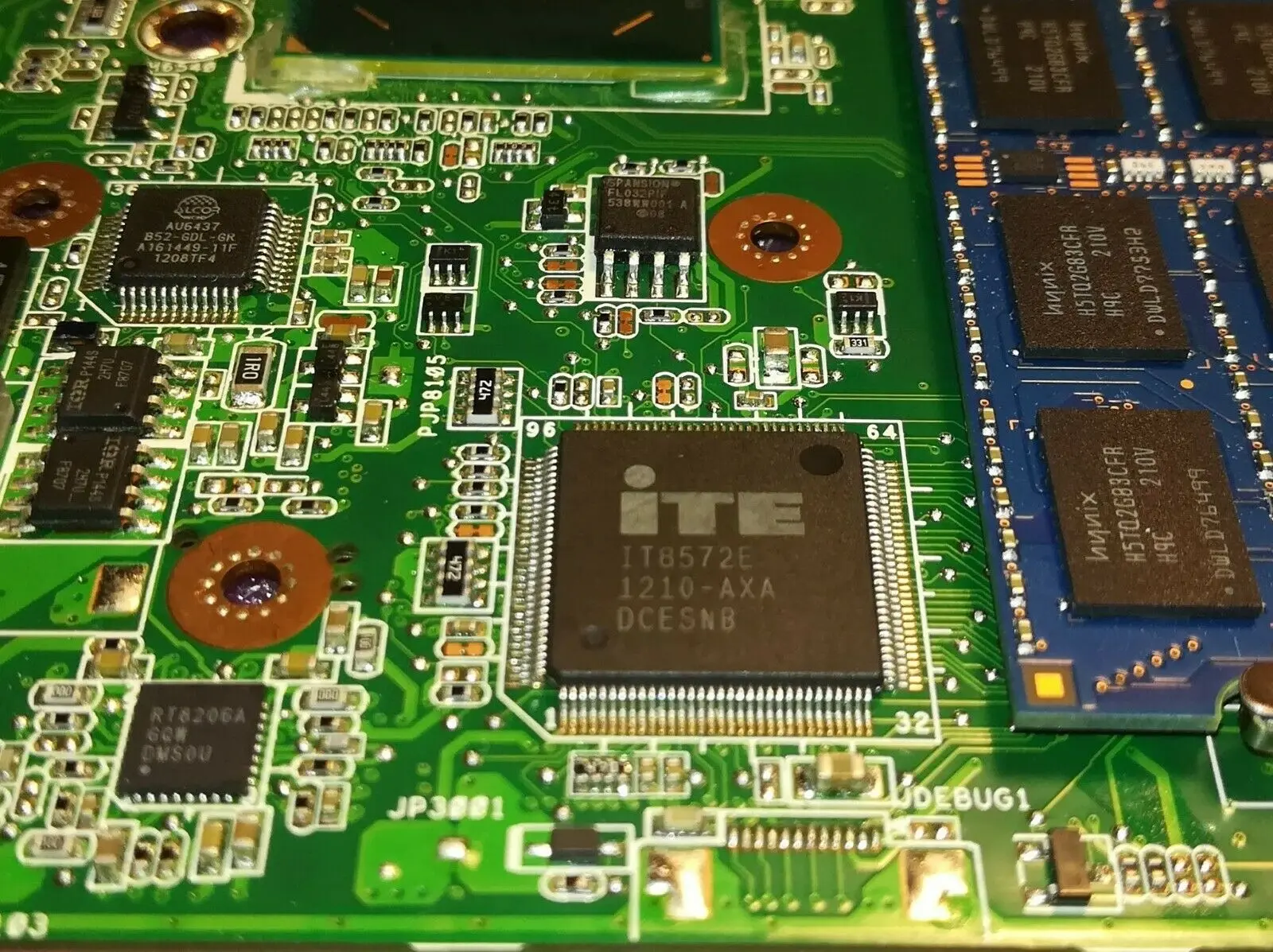

6. Нажмите кнопку "Config", установите ITE разъем для клавиатуры с функций от ноутбука схемы или загрузки файлов предохранителей ноутбука из меню "файл списка предохранителей".
7. Питание на материнской плате. Затем прочитайте или запрограммируйте (кнопка программы удалит + программа + Проверьте чип, нет необходимости в дальнейшей проверке).
Примечание:Если чип имеет плохую прошивку или пустой, ISP woudn не работает.
В этот чехол вам может понадобиться desolder чип от материнской платы.
