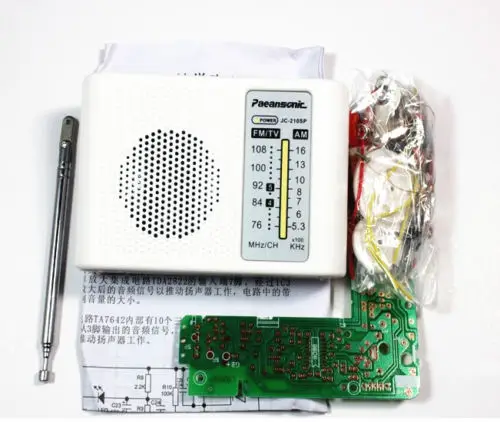

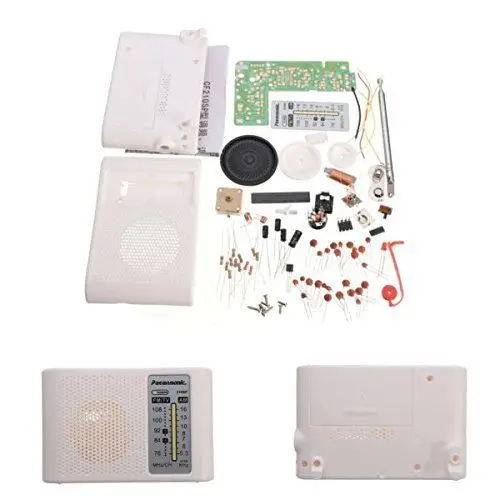

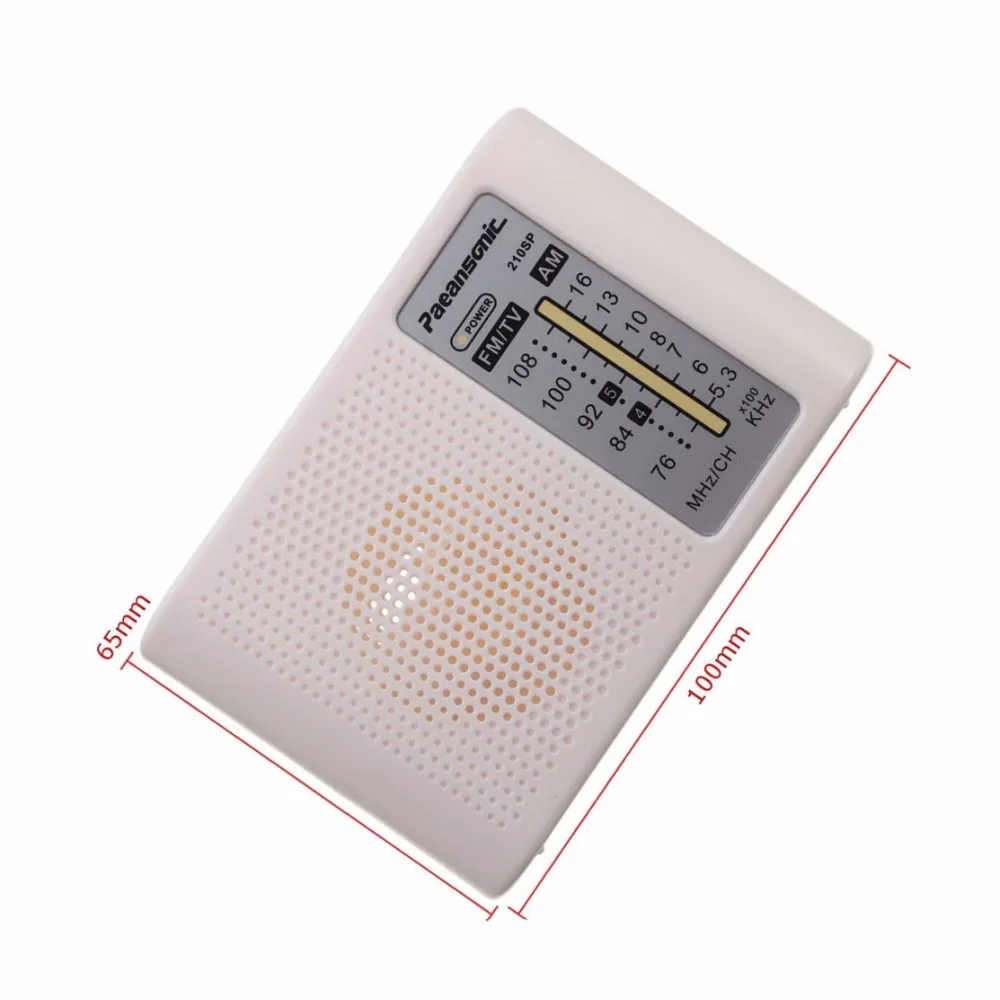

AM FM радиокомплект частей CF210SP комплект для любителей электроники Сборка DIY

CF210SP-это новый тип радио FM, AM двухдиапазонный радио, fm-диапазон с использованием чипа CD9088, в котором используется патч-элемент SMT посылка, диапазон приема частот 76-108HMZ, не только принять fm-радио, также может получить университетское радио и часть аудиосигнала телевизионных станций; AM band с использованием прямого IC TA7642, диапазон приема частоты 525-1605 кГц является простым, скорость сборки, лучшая селективность имеет немного;. Схема усилителя с использованием специальной функции TD2822 ICs с громкостью. Качество звука хорошее.

Замыкание работает1. Секция частотной модуляции (FM)CD9088-это специальный чип fm-радио,Его простая внешняя схема, схема была часто построена на 70 кГц фазовой заблокированной циклической системе, выборочно реализована активным радиоуправляемым фильтром, отключение звука может быть подавлено без сигнала, а если сигнал слишком слабый.FM сигнал входной цепи стержня антенны C8 / C10 и L1 IC1 11, 12 футов в цепи смесителя, местные колебания цепи использует переменный конденсатор CA / L2, и т. Д. Жизненная сила может быть достигнута вручную настроить.Замыкание R2 / C2 для скручивания цепи, 3 фута к аудио петельному фильтрующему конденсатору C4. Непрямые C13 6,8 футов конденсатора промежуточной частоты отзывы, 7 футов подключены к C14 были конденсаторы низких частот,Между C17 8/9 футов, если Соединительный конденсатор, 10 футов, подключенный к C12, является ограничительным усилителем низкопроходных конденсаторов, 13 футов, подключенных к C6 конденсаторов с смещенным напряжением ограничителя.

2. Секция амплитудной модуляции (AM)AM band ИСПОЛЬЗУЕТ прямой IC TA7642, TA7642 IC имеет 10 транзисторов внутреннего состава, его внешний вид использует Режим инкапсуляции a TO-92,1 фут Заземленный, 2 фута вход, 3 фута выход. Аудиовыход сигнала от 3 футов, через R6 / C18 соединен с входом
