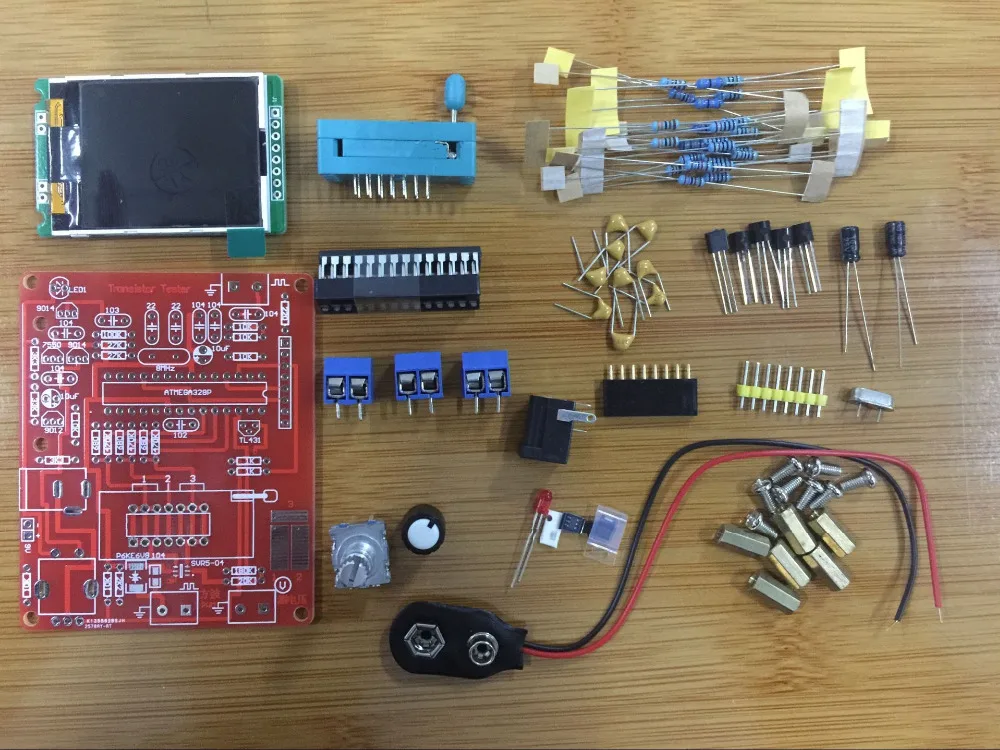

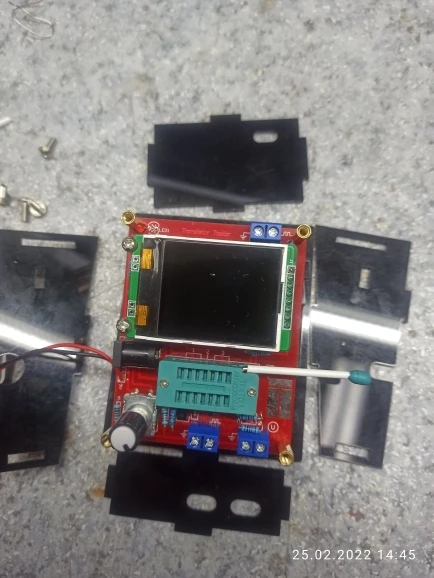

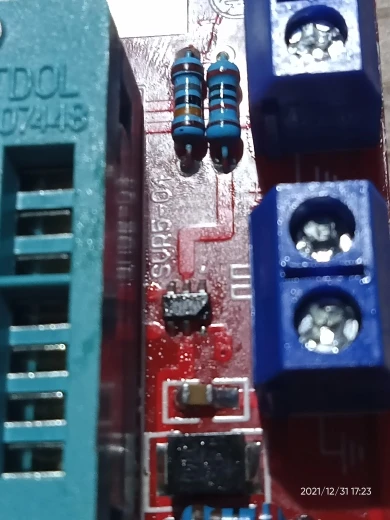

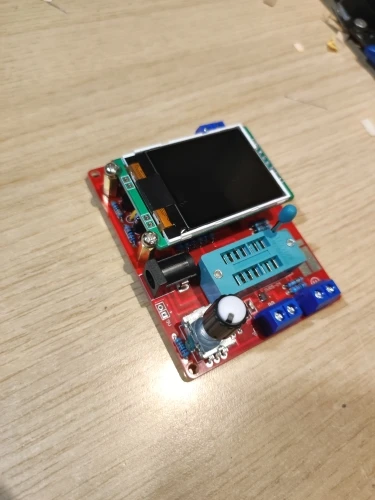

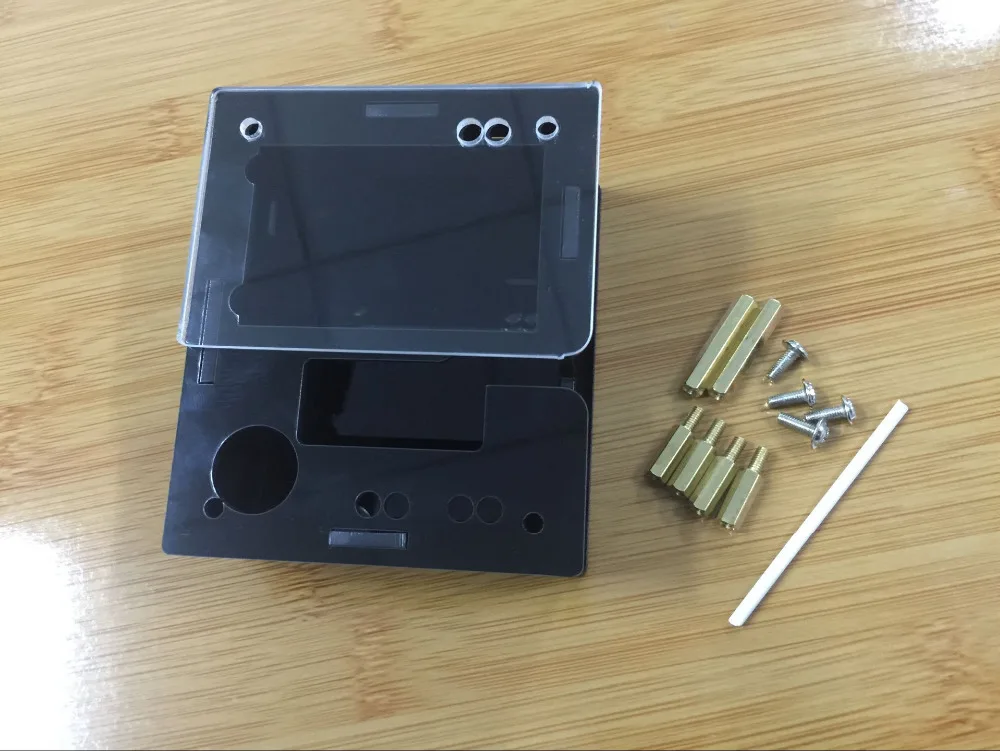

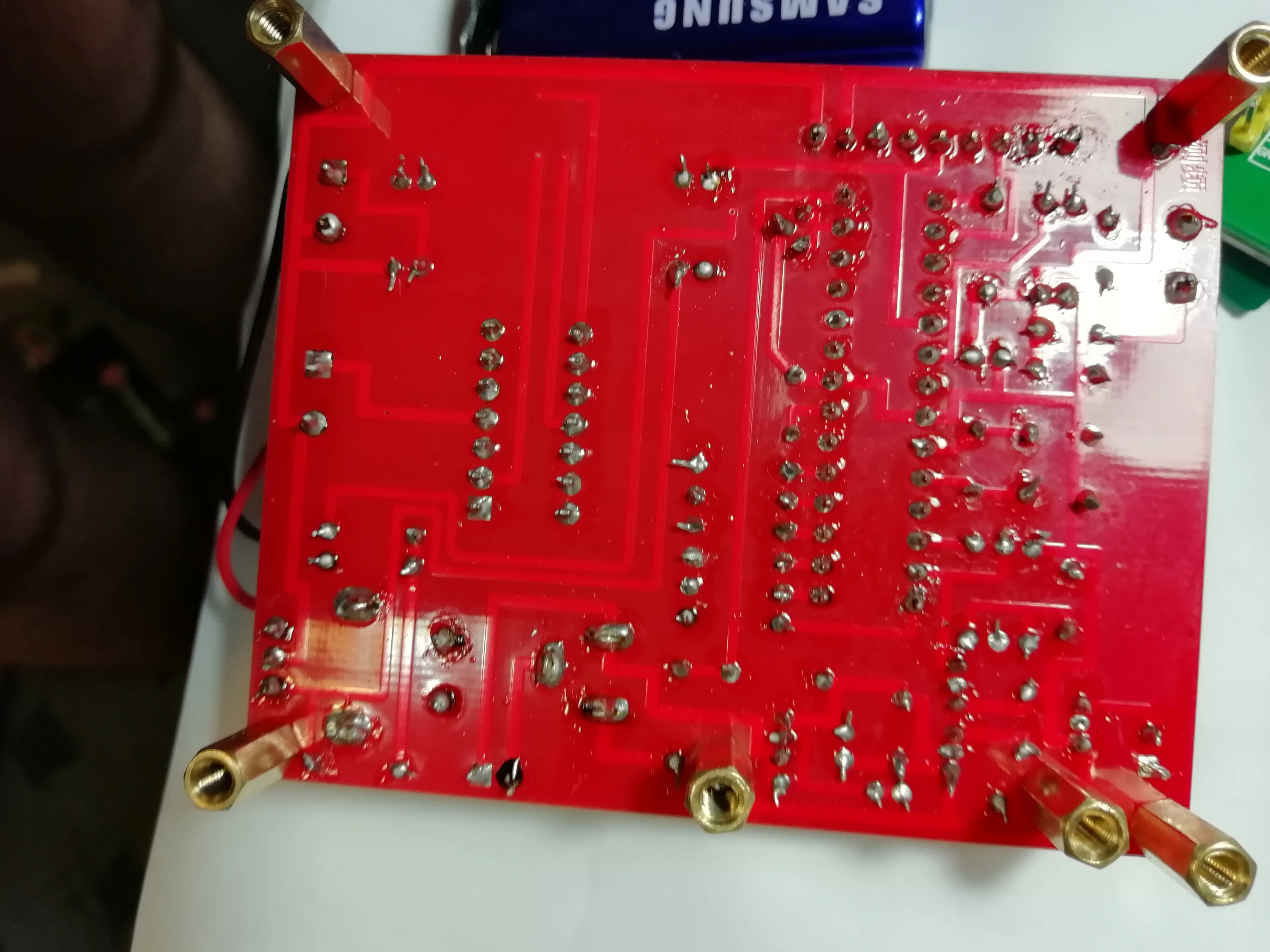

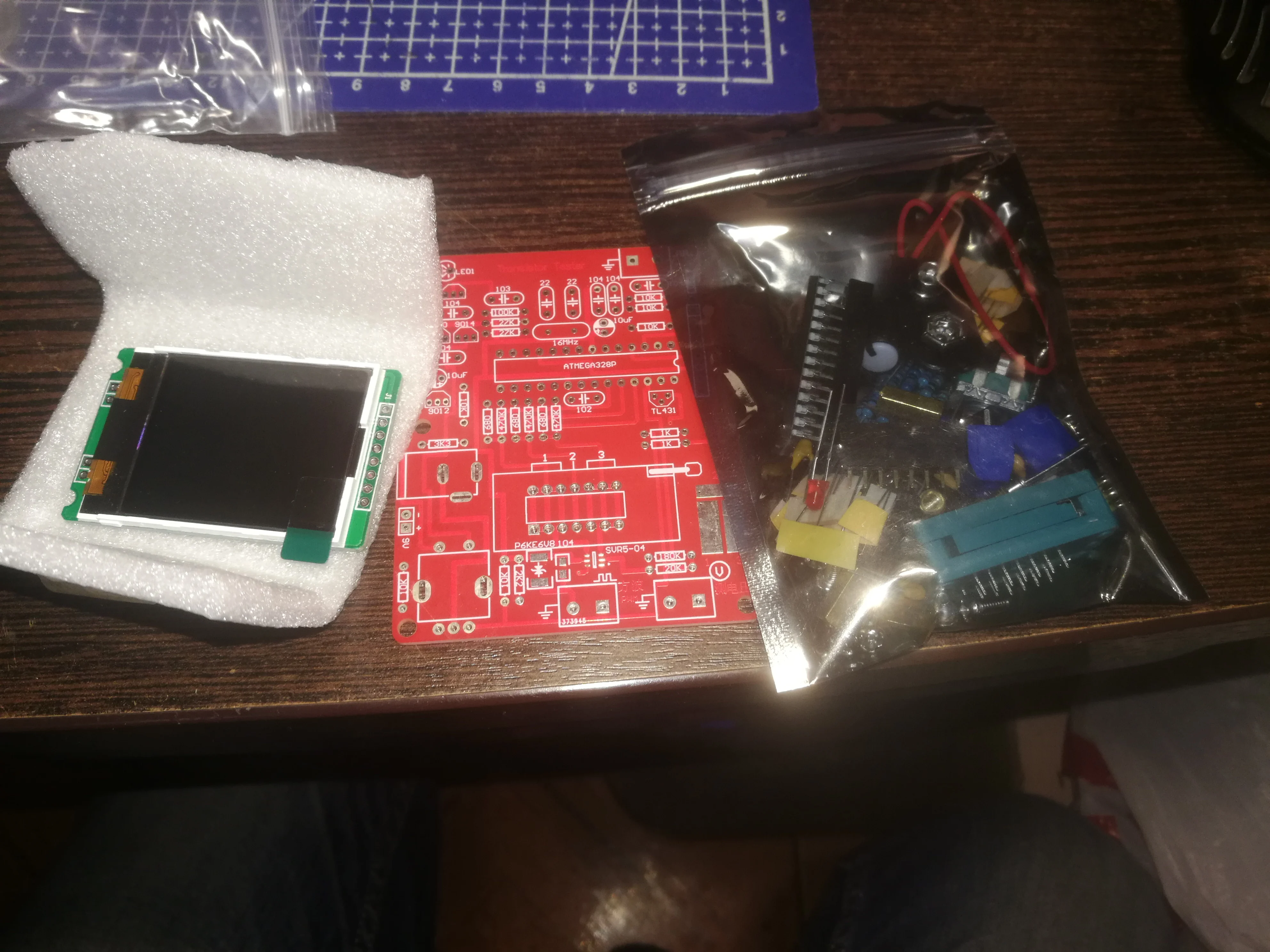

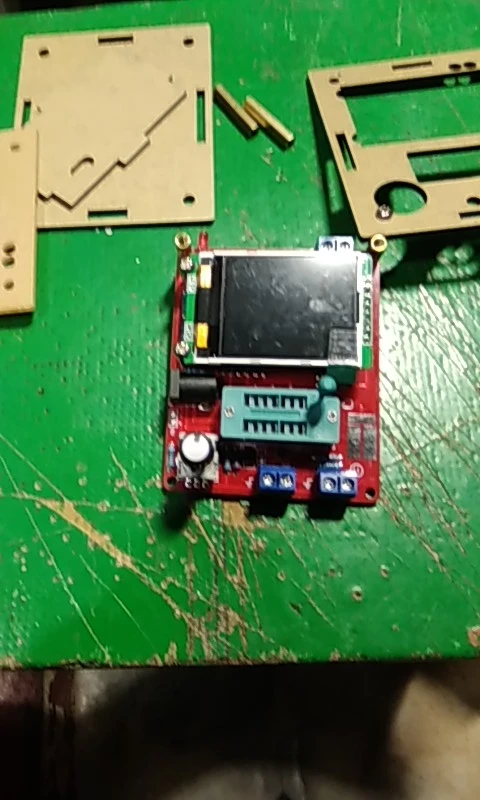

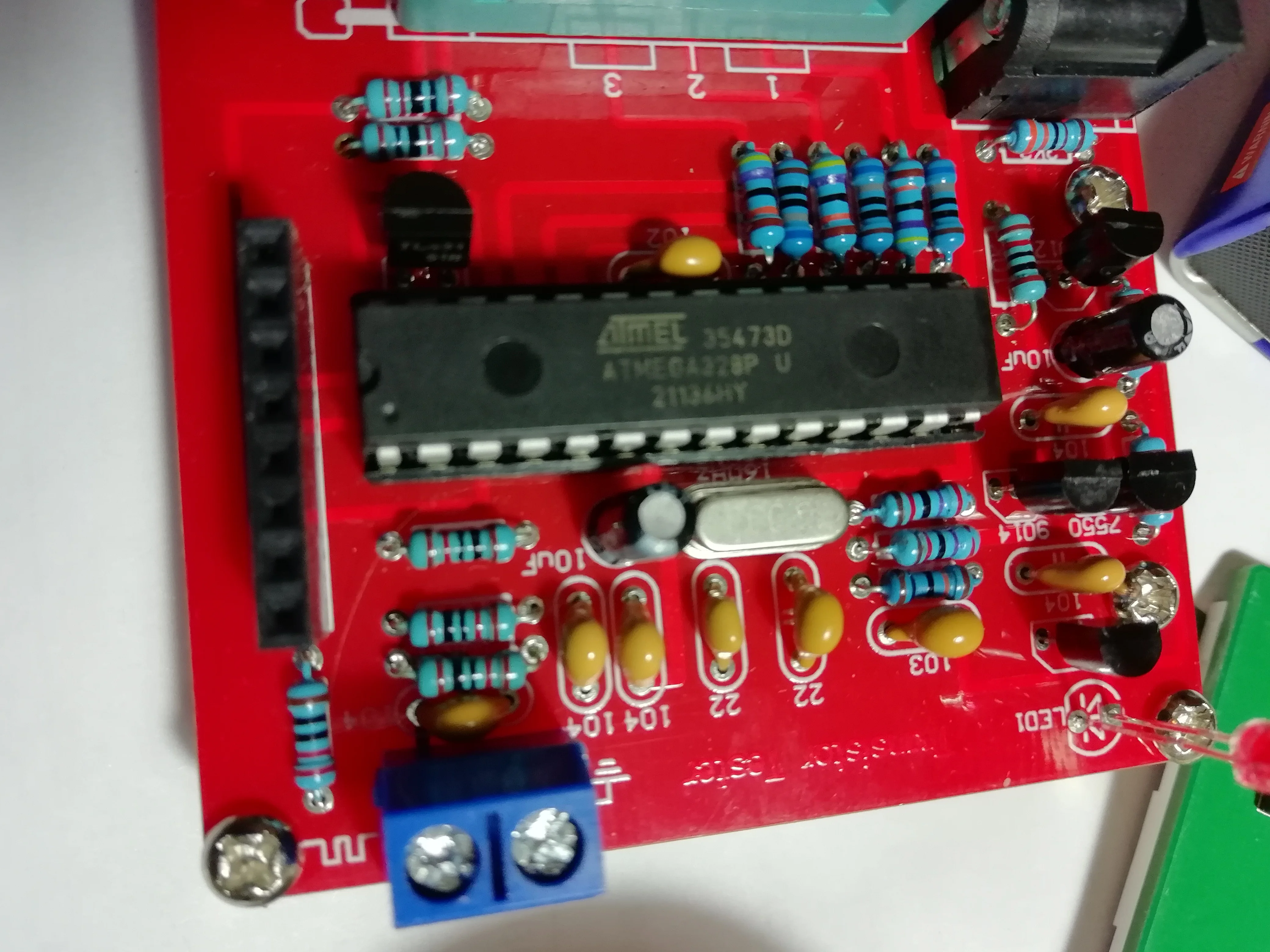

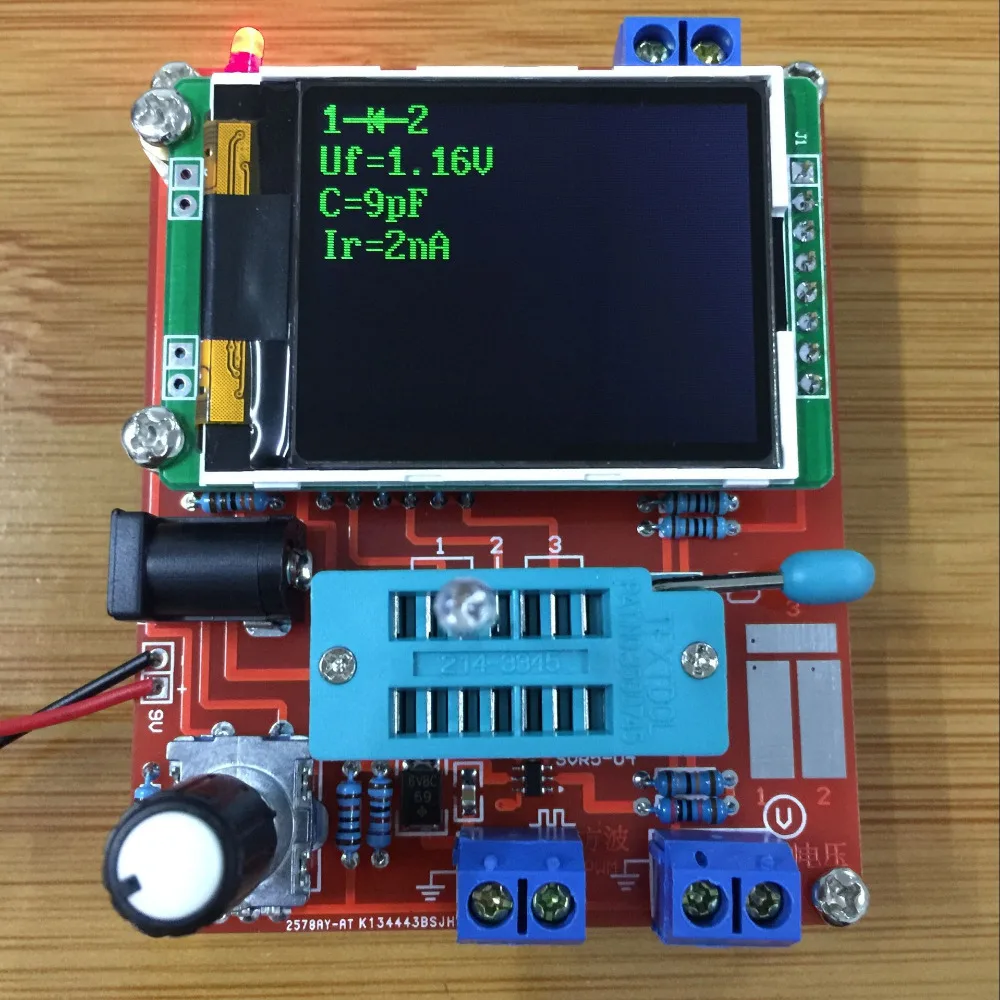

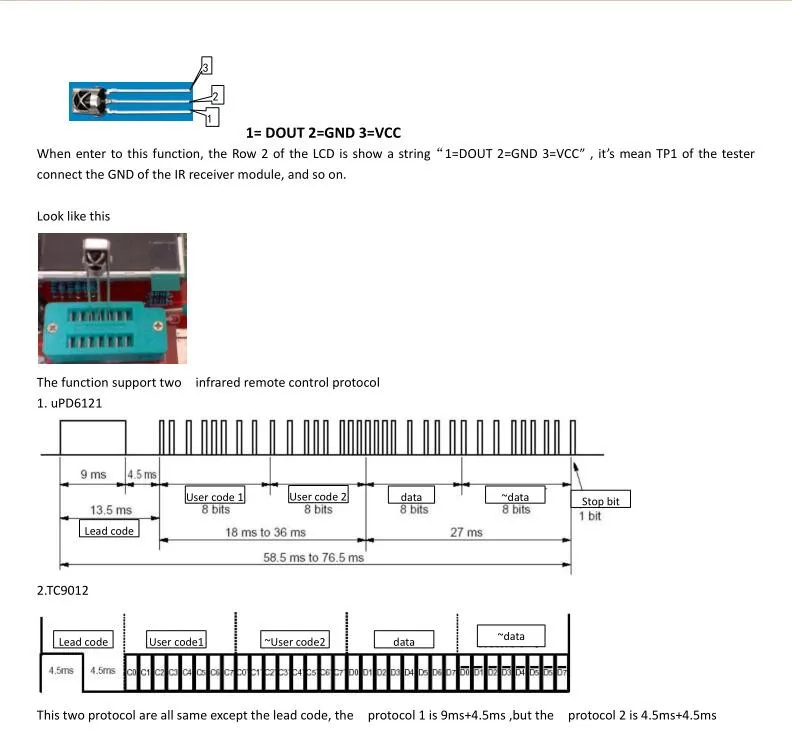

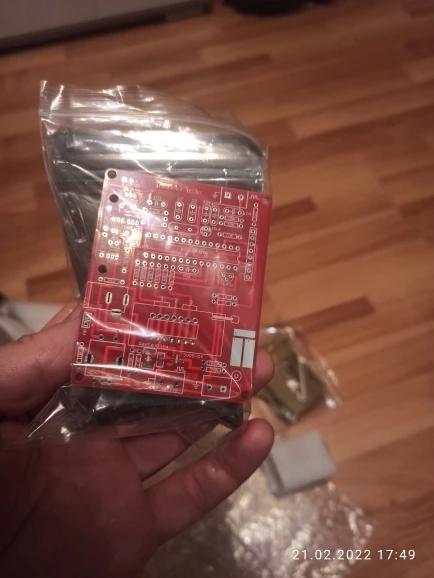

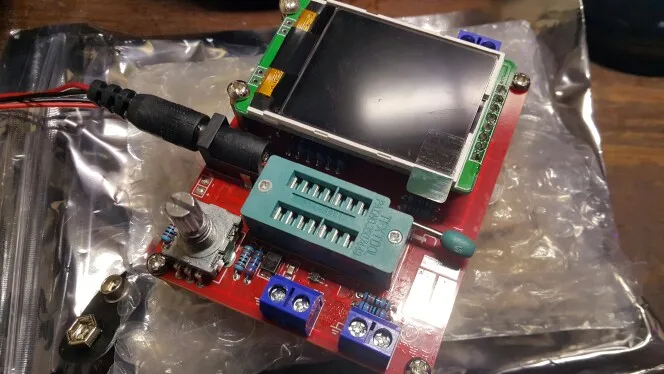

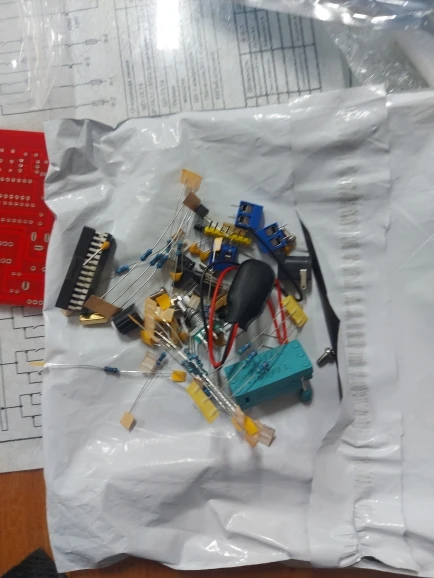

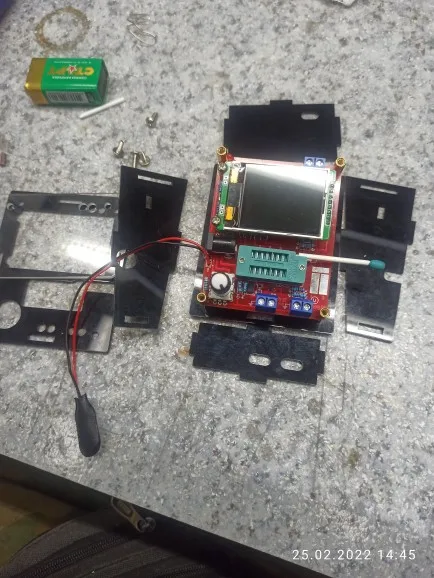

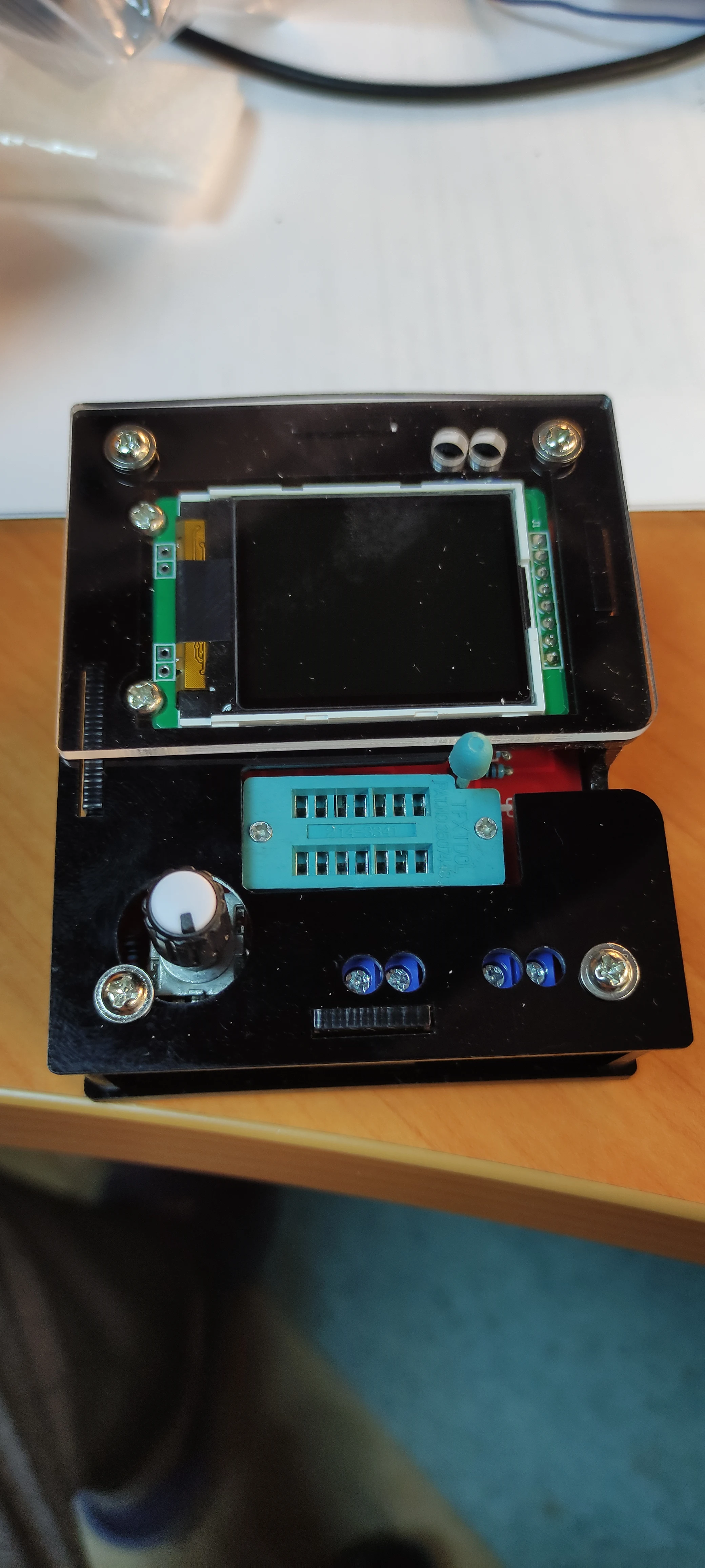

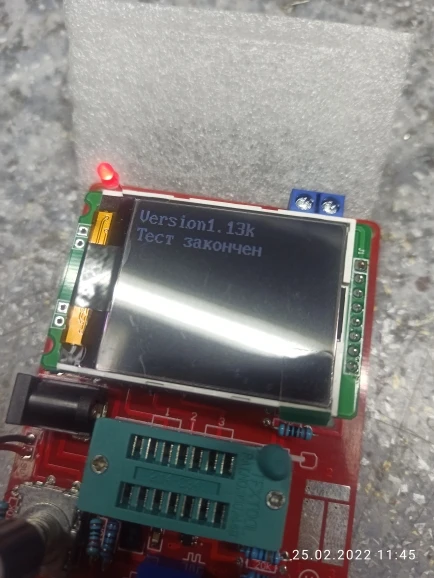

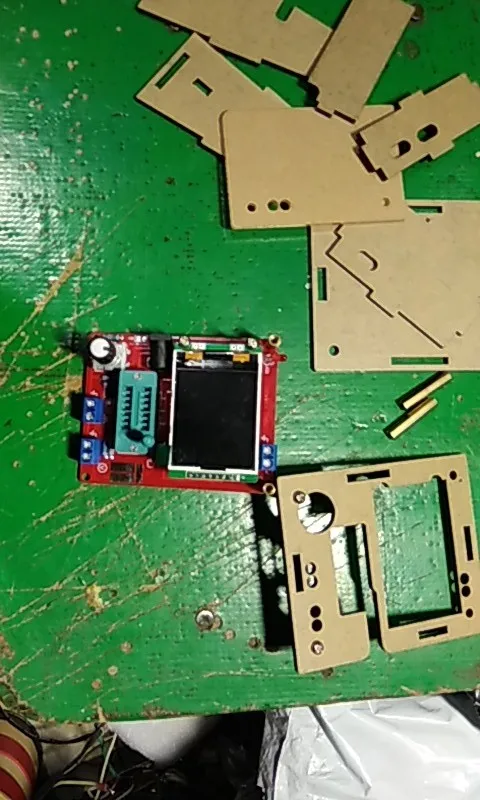

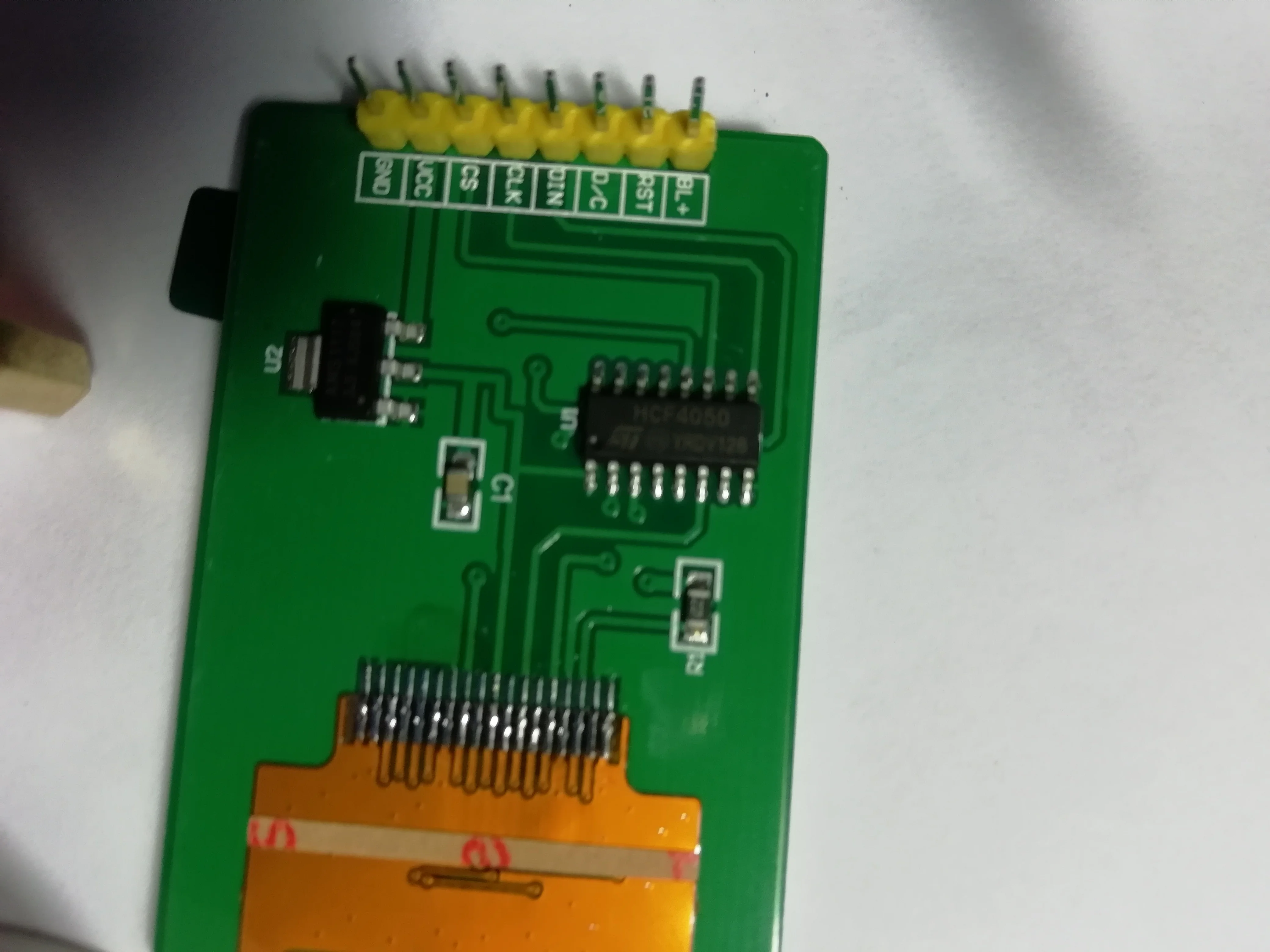

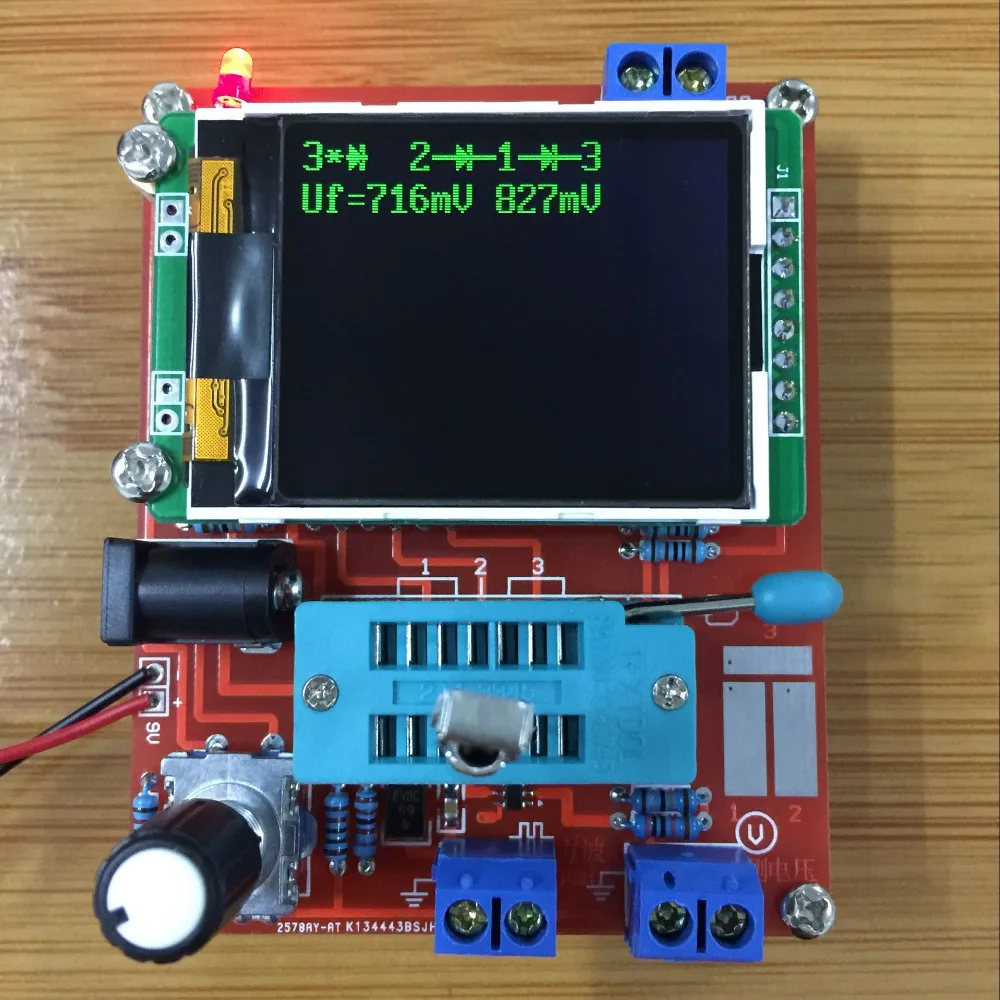

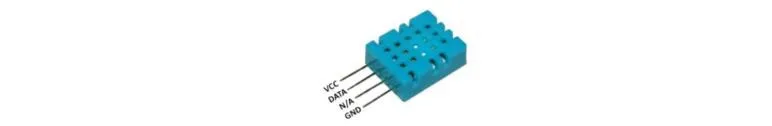

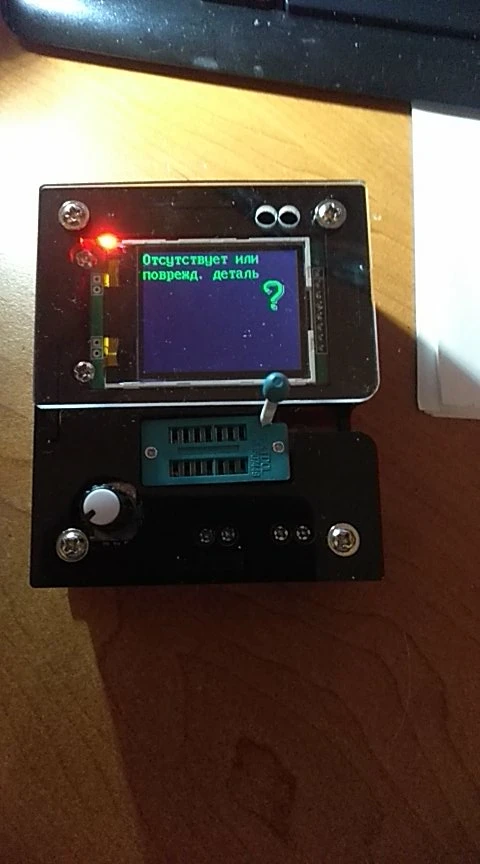

Русские Наборы сделай сам, тестер транзисторов, LCR диодов, емкости, ESR, частотомер, генератор сигналов DS18B20 DHT11, ИК-тест

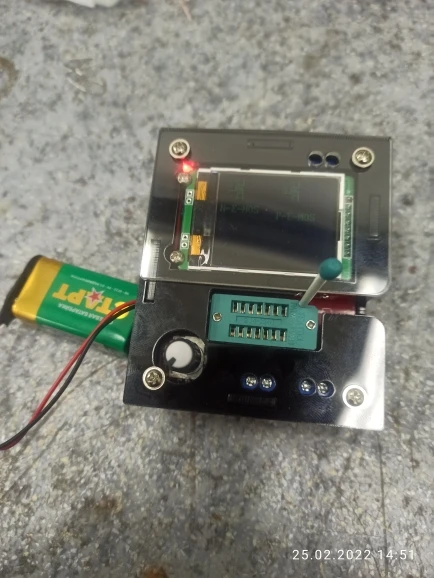

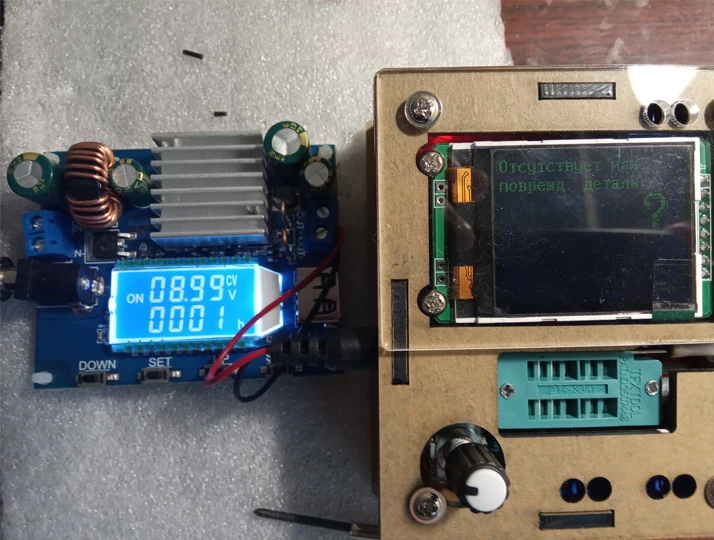

Мощность: Тестер транзисторов может питаться от 6,8-12 В постоянного тока. Этого можно добиться благодаря встроенной батарее 9 В. Два 3,7 в Литий-ионный аккумулятор серии. Или адаптер переменного тока. При включении питания ток составляет около 30 мА при 9 В постоянного тока.

Контроль: Тестер транзисторов управляется «поворотным импульсным энкодером с переключателем» или коротким «RPEWS», этот компонент имеет четыре Режим работы: короткое время нажмите на ручку, нажмите и удерживайте, влево и вправо поверните ручку. Когда тестер транзисторов включен. Кратковременное нажатие RPEWS включит проверку транзистора и начнет тест. Тестер транзисторов будет ждать ввода пользователя в конце теста. Во время завершения тестирования и до автоматического выключения. Длительное нажатие или вращение слева и справа RPEWS будет Войдите в меню функции. В меню функции нажмите «>» в левом столбце для индексации выбранного элемента меню. Для ввода конкретного Функция, просто щелкните RPEWS. В рамках определенной функции нажмите и удерживайте ручку, чтобы выйти и вернуться к функции Меню.

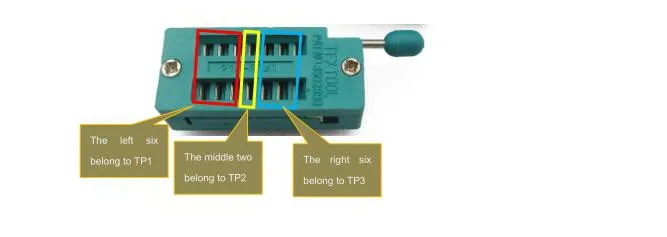

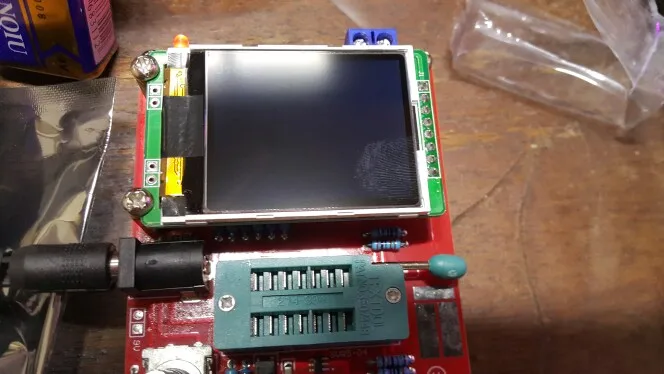

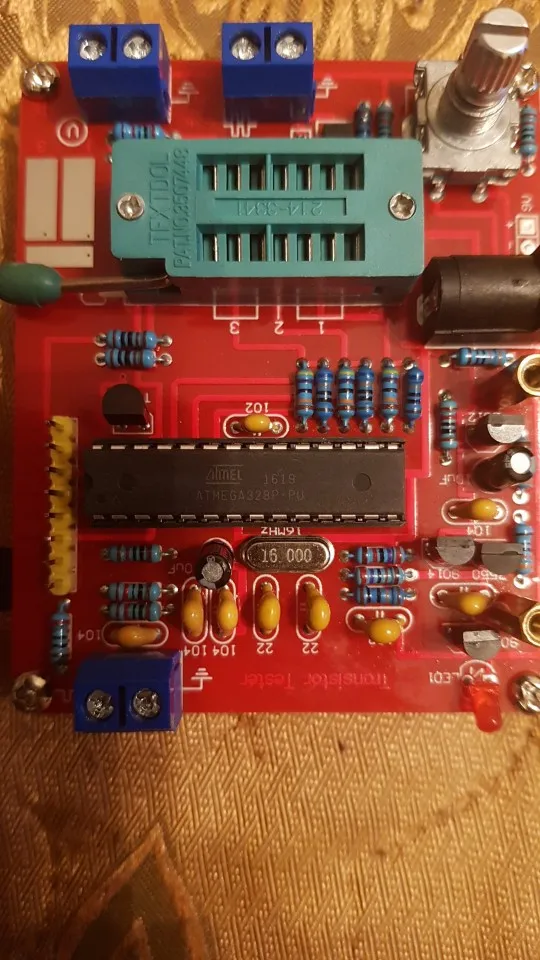

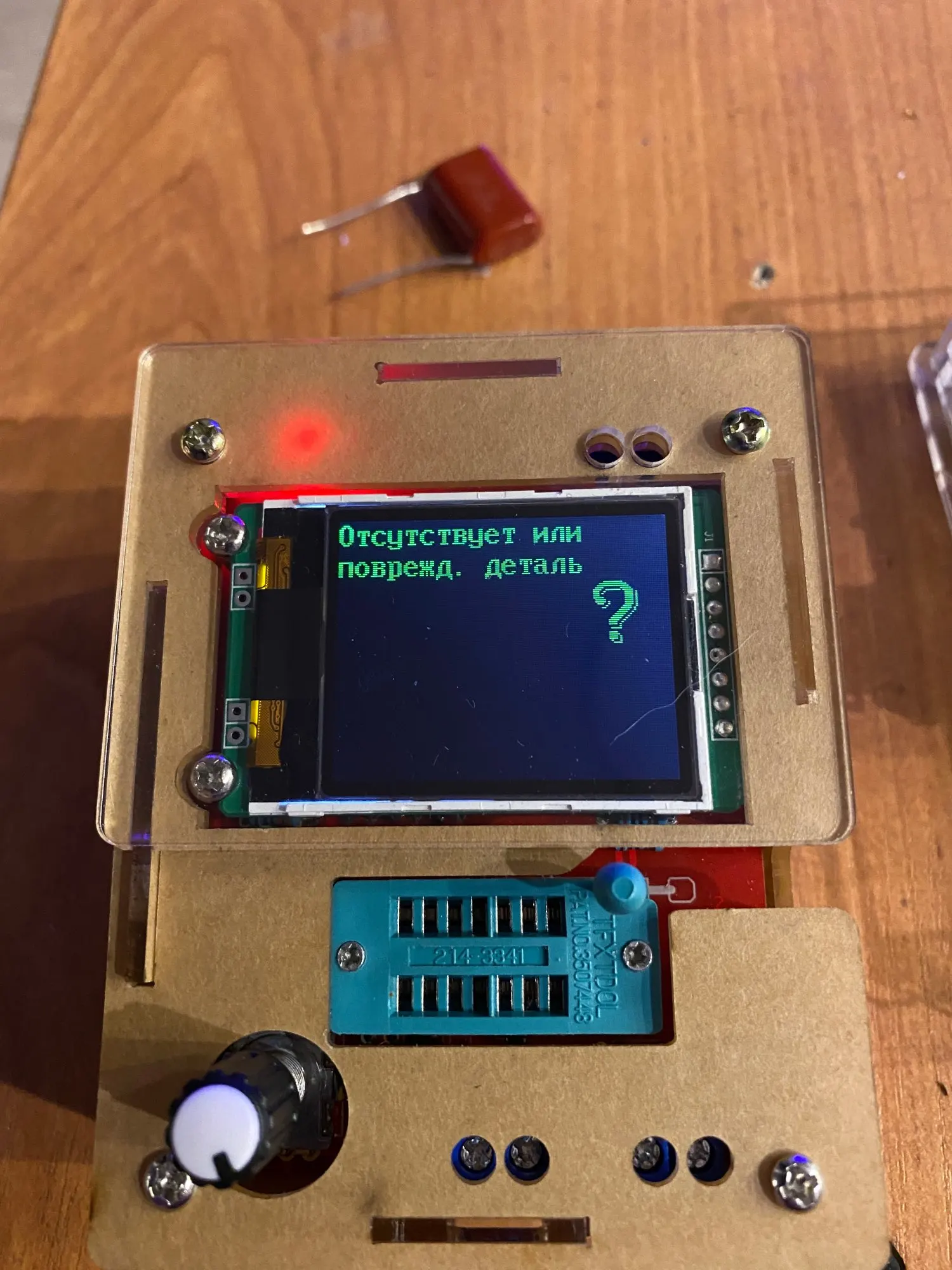

Тест: Тестер транзисторов имеет три тестовые точки (TP1,TP2,TP3), в тестовом гнезде три распределены следующим образом.

На правой стороне тестового гнезда находится испытательная Панель SMT, также есть номер для идентификации каждого.

При тестировании двух свинцовых компонентов (резистор, конденсатор, индуктор), два вывода могут выбрать любые две тестовые точки. Если TP1 и TP3 Выбирается, тест перейдет в «режим последовательного тестирования» по завершении тестирования. В противном случае тест начнется снова через некоторое время Пресс RPEWS.

Внимание: перед подключением к тестеру обязательно разряжайте конденсаторы всеми способами! Тестер может быть поврежден Перед включением. На портах микроконтроллера есть только небольшая защита. При попытке проверки компонентов, установленных в цепи, требуется дополнительная осторожность. В любом случае оборудование должно быть отключено от источника питания, и вы должны быть уверены, что в оборудовании не остается остаточного напряжения.

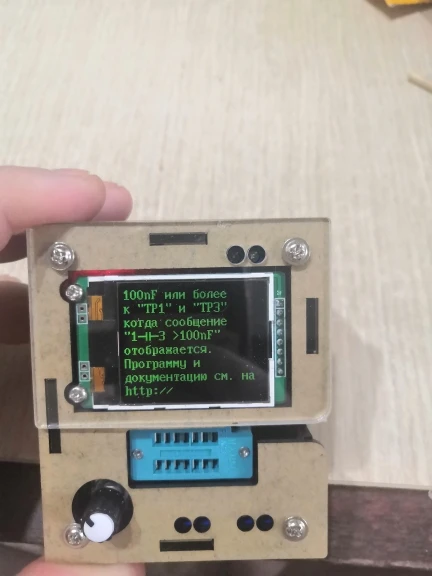

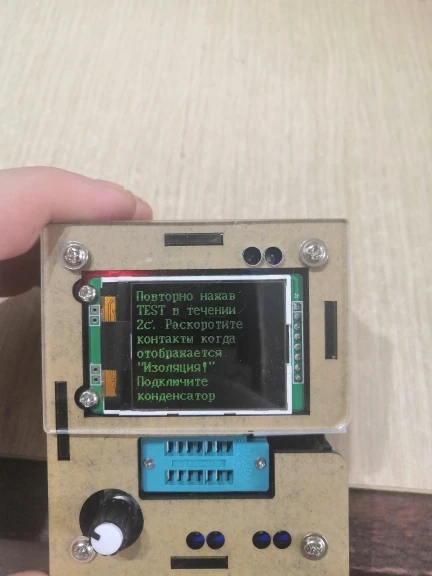

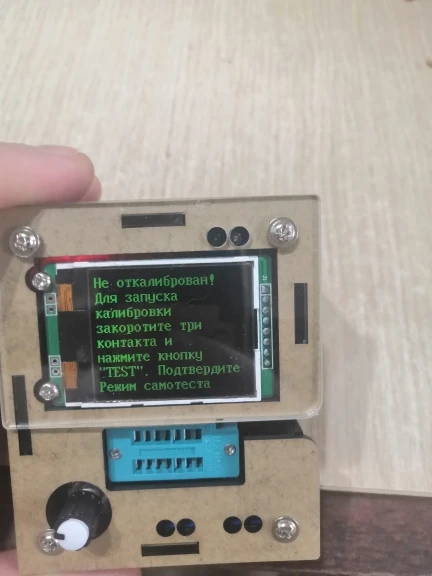

Самопроверка и калибровка: Самотестирование может быть подготовлено путем соединения всех трех тестовых точек вместе и нажатия RPEWS, цвет ЖК-дисплей тестера изменится на Белый шрифт и черный фон. Подскажите строку «режим самотестирования ..?», чтобы начать самотестирование, RPEWS необходимо нажать снова в течение 2 секунд, иначе тестер продолжит нормальное измерение. Сейчас начнется самотестирование, и тестер предложит вам следующий шаг. Подождите некоторое время, пока строка «изолировать зонды!», в В этот раз удалите соединение трех тестовых точек. Тестер подождет, пока не появится ощущение отключения. Затем тестер Продолжайте процесс самотестирования. Если впервые используется самотестирование (проверка транзисторов производится самостоятельно), Тестер скоро подскажет строку «1-|-3 > 100nf», конденсатор любой емкости между 100nF и 20 micro;F, подключенный к контакту 1 и контакт 3 требуется для последней задачи калибровки, вы должны подключить конденсатор, не до того, как будет показан этот текст. С этим Конденсатор смещенное напряжение Аналогового компаратора будет компенсировано для лучшего измерения значений емкости.

Особые советы по использованию: Обычно Тестер показывает напряжение батареи с каждым запуском. Если напряжение падает ниже предела, сзади отображается предупреждение Напряжение батареи. Если вы используете перезаряжаемую батарею 9 В, вы должны заменить батарею как можно скорее или вы должны Перезарядка. Измеренное напряжение питания будет отображаться во второй строке дисплея в течение 1 секунды с надписью «VCC = x.xxV». Не может повторяться часто Достаточно, чтобы конденсаторы были разряжены перед измерением. В противном случае тестер может быть поврежден перед кнопкой запуска Нажимается. Если вы попытаетесь измерить компоненты в собранном состоянии, оборудование должно быть полностью отключено от Источник питания. Кроме того, вы должны быть уверены, что в оборудовании нет остаточного напряжения. Каждый электронный Оборудование имеет конденсаторы внутри! Если вы попытаетесь измерить небольшие значения резистора, следует помнить о сопротивлении Штепсельных Разъемов и кабелей. Важно качество и состояние штекерных разъемов, а также сопротивление кабелей, используемых для измерения. То же самое в Сила для измерения ЭСР конденсаторов. При плохом соединительном кабеле значение ESR 0,02 Ом может расти до 0,61 Ом. Вы не должны ожидать очень хорошей точности результатов измерений, особенно измерения ЭСР и результатов Измерение индуктивности не очень точное

Компоненты с проблемами: При интерпретации результатов измерений следует иметь в виду, что схема тестера транзисторов предназначена для Полупроводники малого сигнала. В нормальных условиях измерения ток измерения может достигать всего около 6 мА. Мощность Полупроводники часто создают проблемы из-за остаточного тока с идентификацией и измерением соединения Значение емкости. Тестер часто не может выдавать ток зажигания или удерживающий ток для силовых тиристоров или ТРИАКОВ. Так а Тиристор может быть обнаружен как транзистор NPN или диод. Также возможно, что Тиристор или триакор обнаружены как неизвестные. Другой проблемой является идентификация полупроводников со встроенными резисторами. Таким образом, базовый эмиттерный диод BU508D ТРАНЗИСТОР не может быть обнаружен из-за параллельного подключенного внутреннего резистора 42 Ом. Поэтому функция транзистора Также не удается протестировать. Проблема с обнаружением также возникает при использовании транзисторов Дарлингтона. Мы можем найти часто внутренние Базовые эмиттерные резисторы, которые затрудняют определение компонента с малогабаритным током измерения.

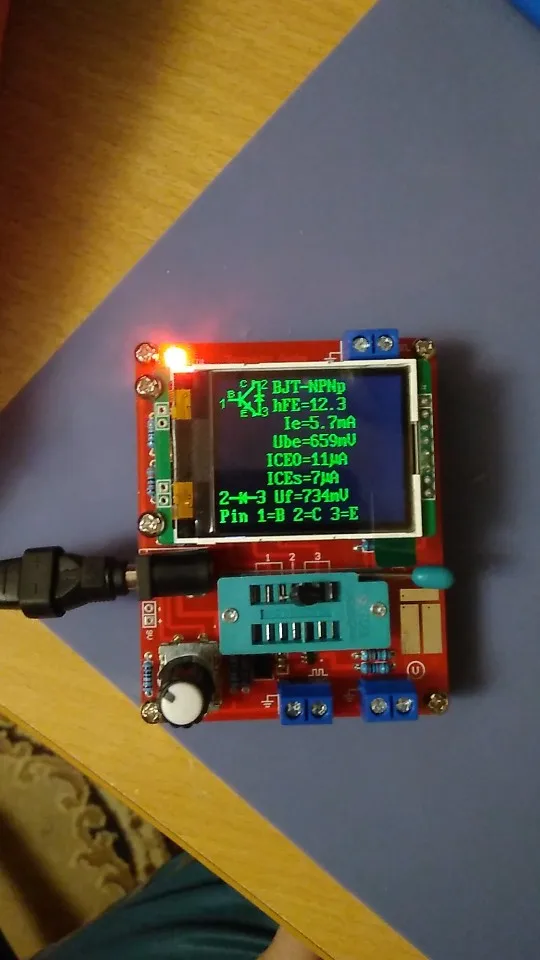

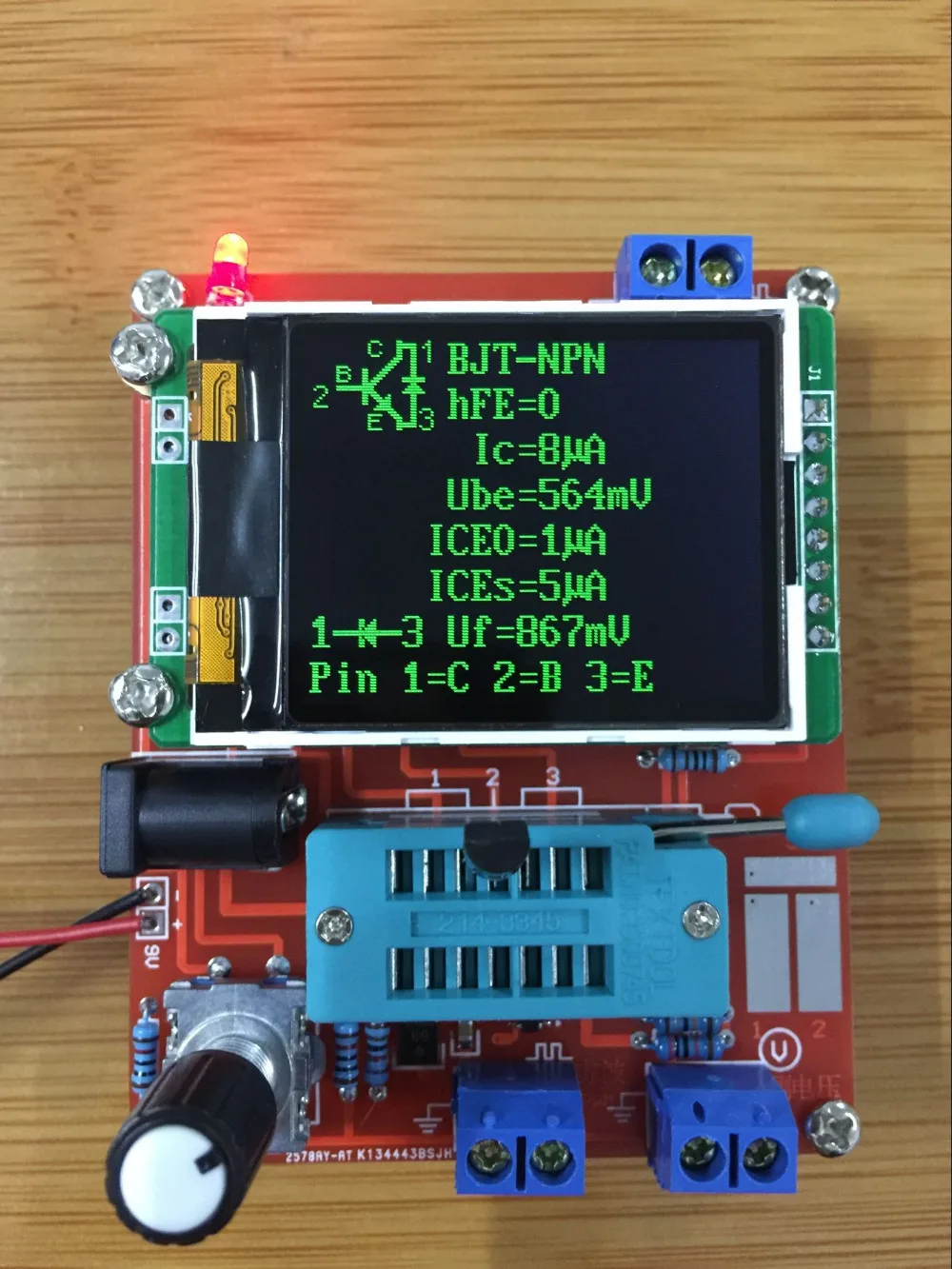

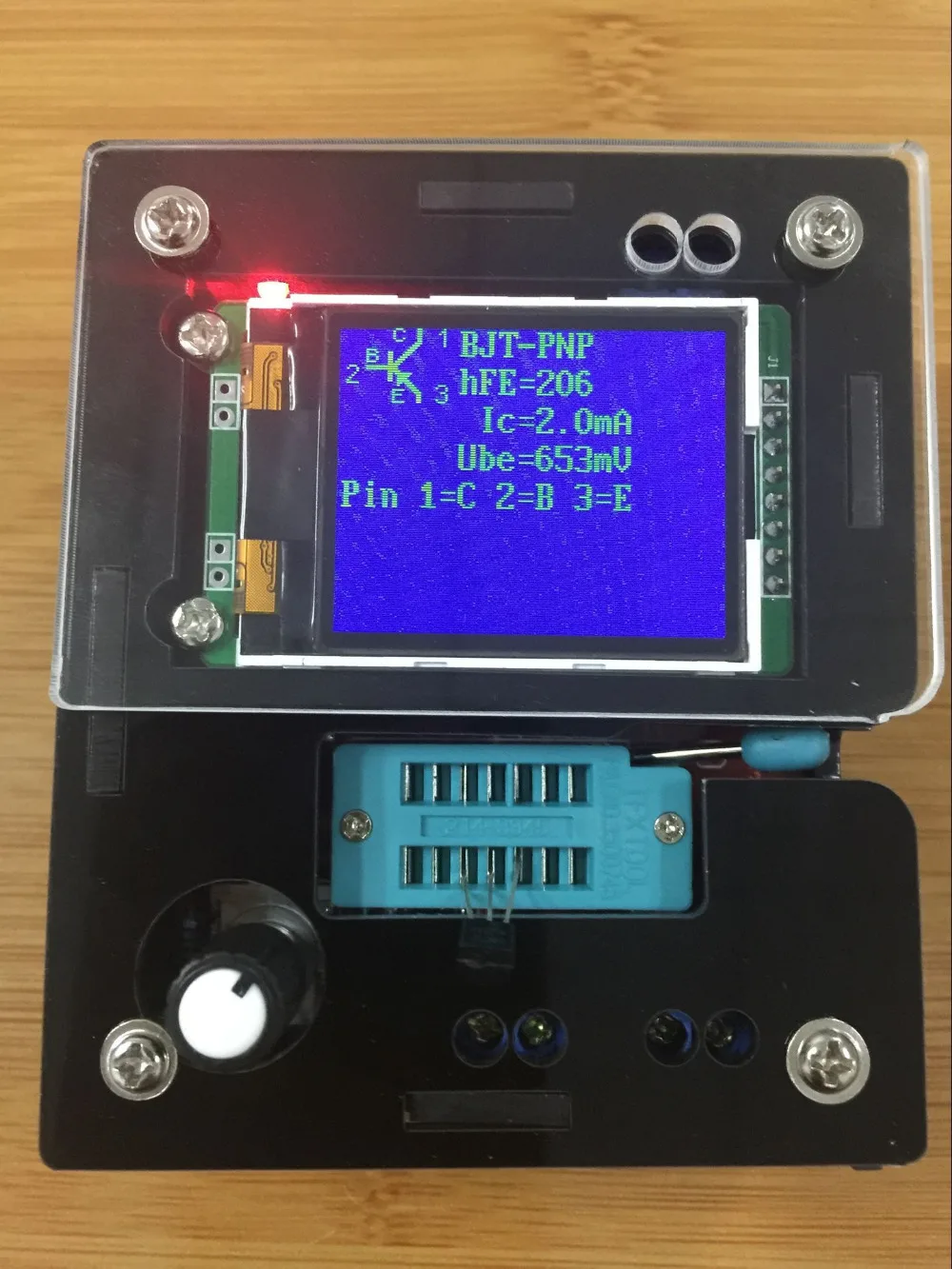

Измерение транзисторов PNP и NPN: Для нормального измерения три контакта транзистора будут подключаться в любом порядке к измерительным входам Тестер транзисторов. После нажатия RPEWS, Тестер показывает в row1 тип (NPN или PNP), возможную интегрированную защиту Диод пути коллектора-эмиттера и последовательности контактов. Символ диода отображается с правильной полярностью. Ряд 2 показывает Коэффициент усиления тока (hfe =...) и пороговое напряжение базового эмиттера. Вы должны знать, что тестер может Измерьте коэффициент усиления с помощью двух различных схем, общего эмиттера и общей цепи коллектора (эмиттер Подписчик). На ЖК-дисплее отображается только более высокий результат. С германиевыми транзисторами зачастую коллектор отключения тока ICEO с меньшим основанием тока или коллектор остаточного тока С базовым удержанием до уровня излучателя измеряется

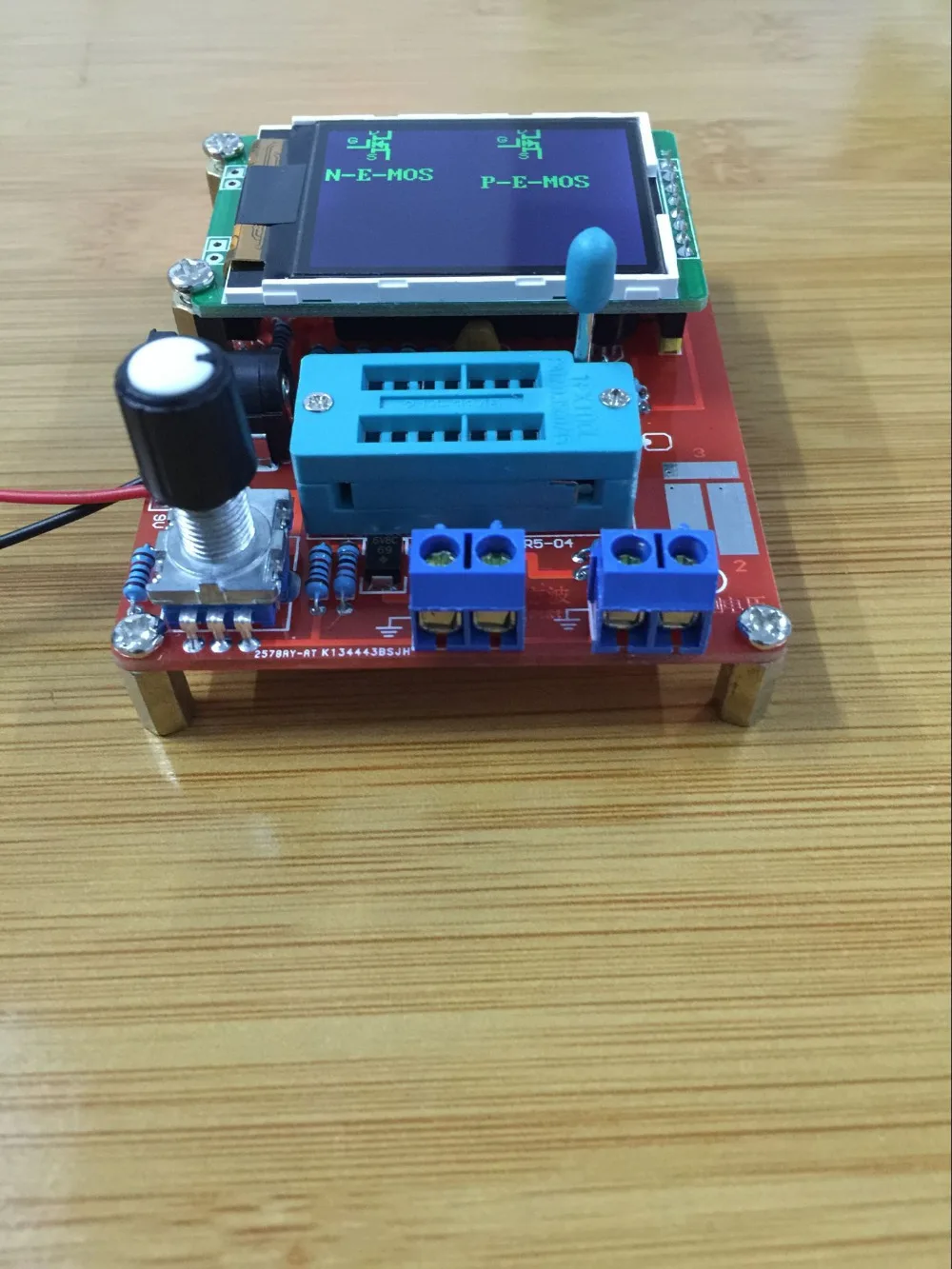

Измерение транзисторов JFET и D-MOS: Поскольку Структура типа JFET симметрична, источник и сток этого транзистора не могут отличаться. Обычно одним из параметров этого транзистора является ток транзистора с затвором на том же уровне, что и источник. Этот ток Часто выше, чем ток, который может быть достигнут с помощью схемы измерения тестера транзисторов с Ом Резистор. По этой причине резистор 680 Ом подключен к источнику. Таким образом, ворота получают с ростом тока А Отрицательное напряжение смещения. Тестер сообщает источник тока этой цепи и дополнительно напряжение смещения затвора. Так Различные модели могут отличаться. D-MOS транзисторов (тип истощения) измеряются тем же способом. Вы должны знать для повышения МОП-транзисторы (P-E-MOS или N-E-MOS), что измерение порога затвора Напряжение (Vth) сложнее с небольшими значениями емкости затвора. Вы можете получить лучшее значение напряжения, если Подключите конденсатор С значением некоторого nF параллельно воротам/источнику. Пороговое напряжение затвора будет определено со стоком около 3.5mA для a P-E-MOS и около 4mA для a N-E-MOS

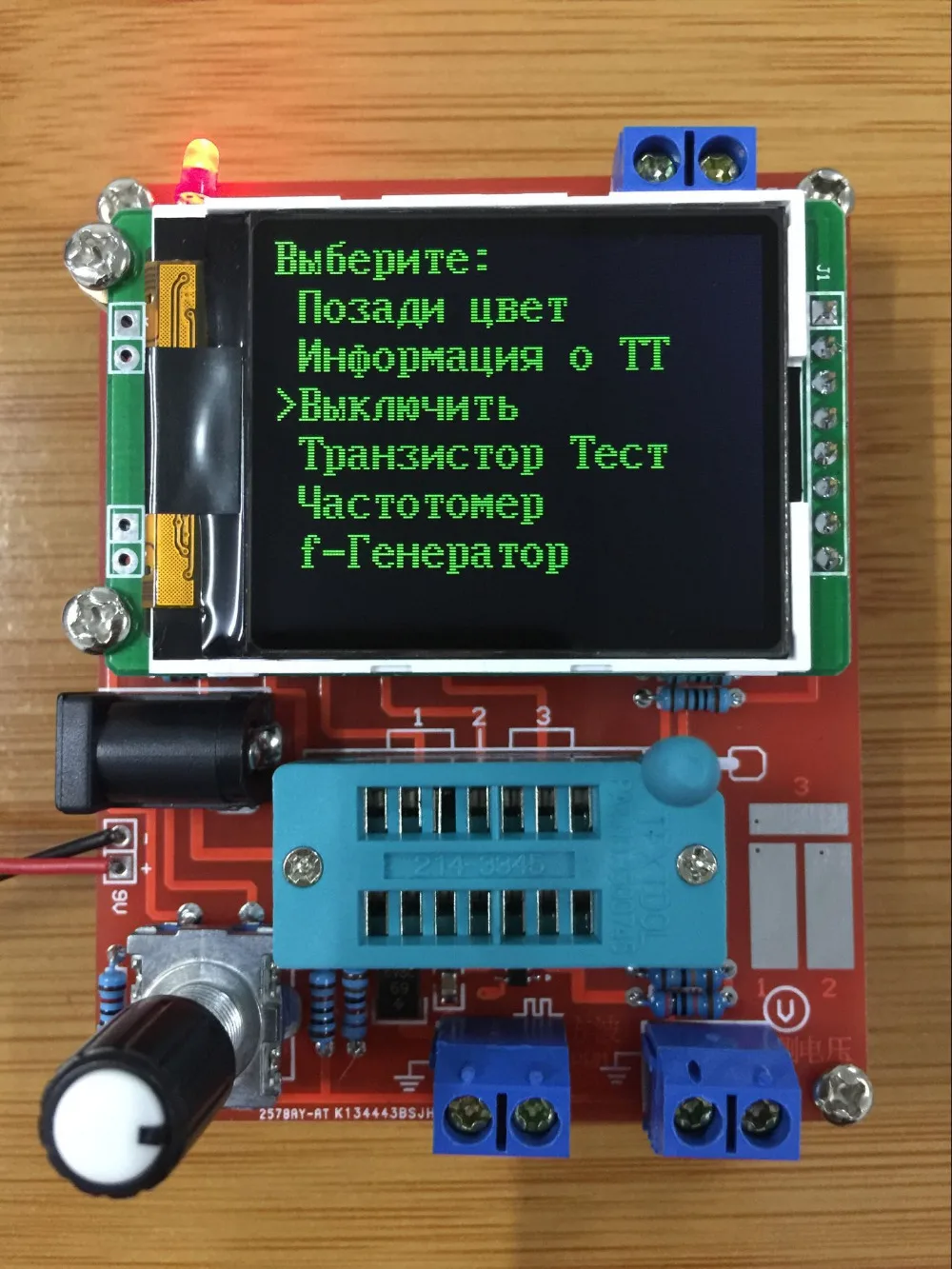

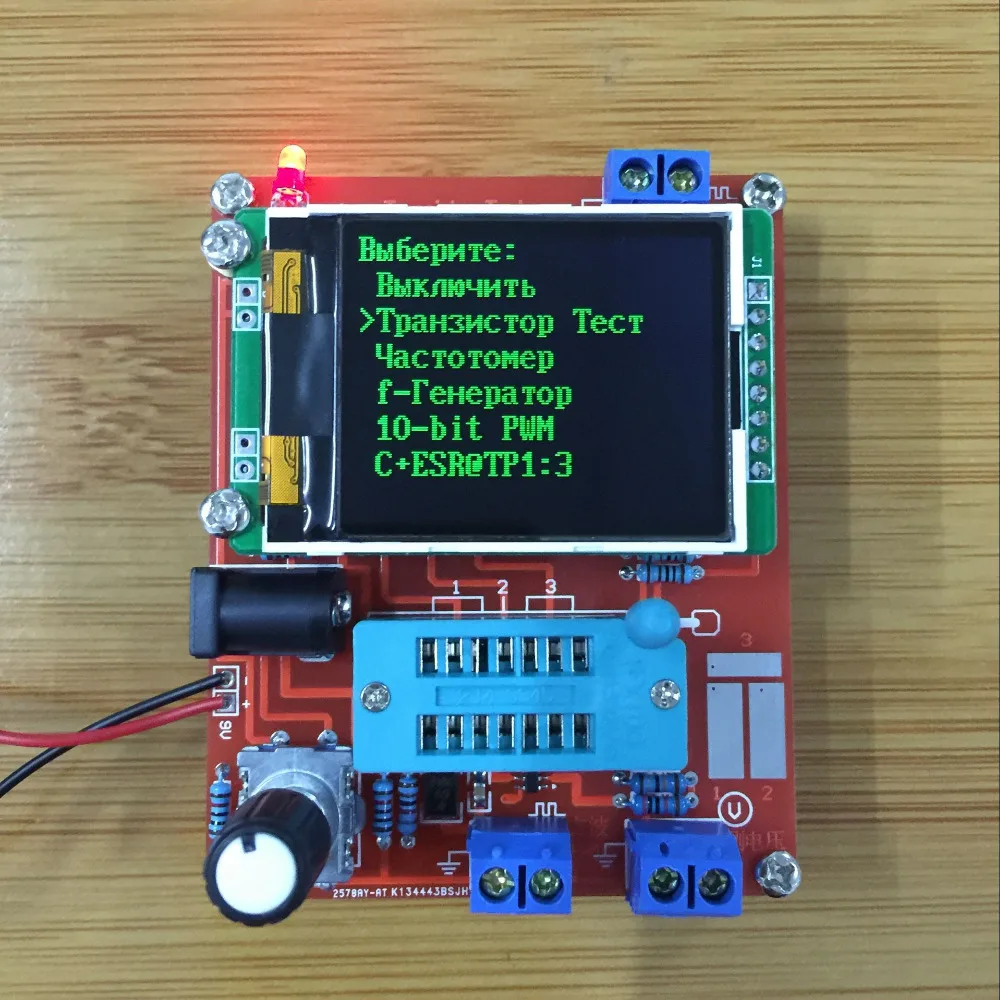

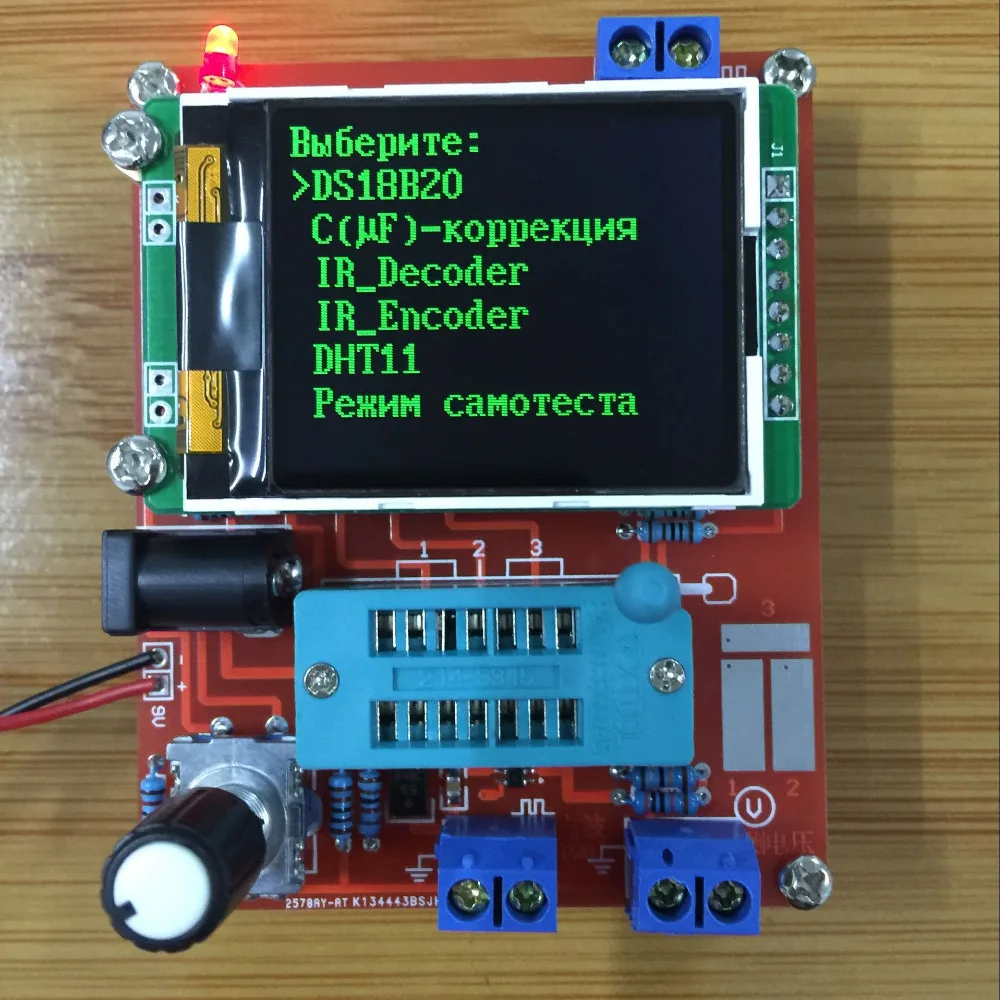

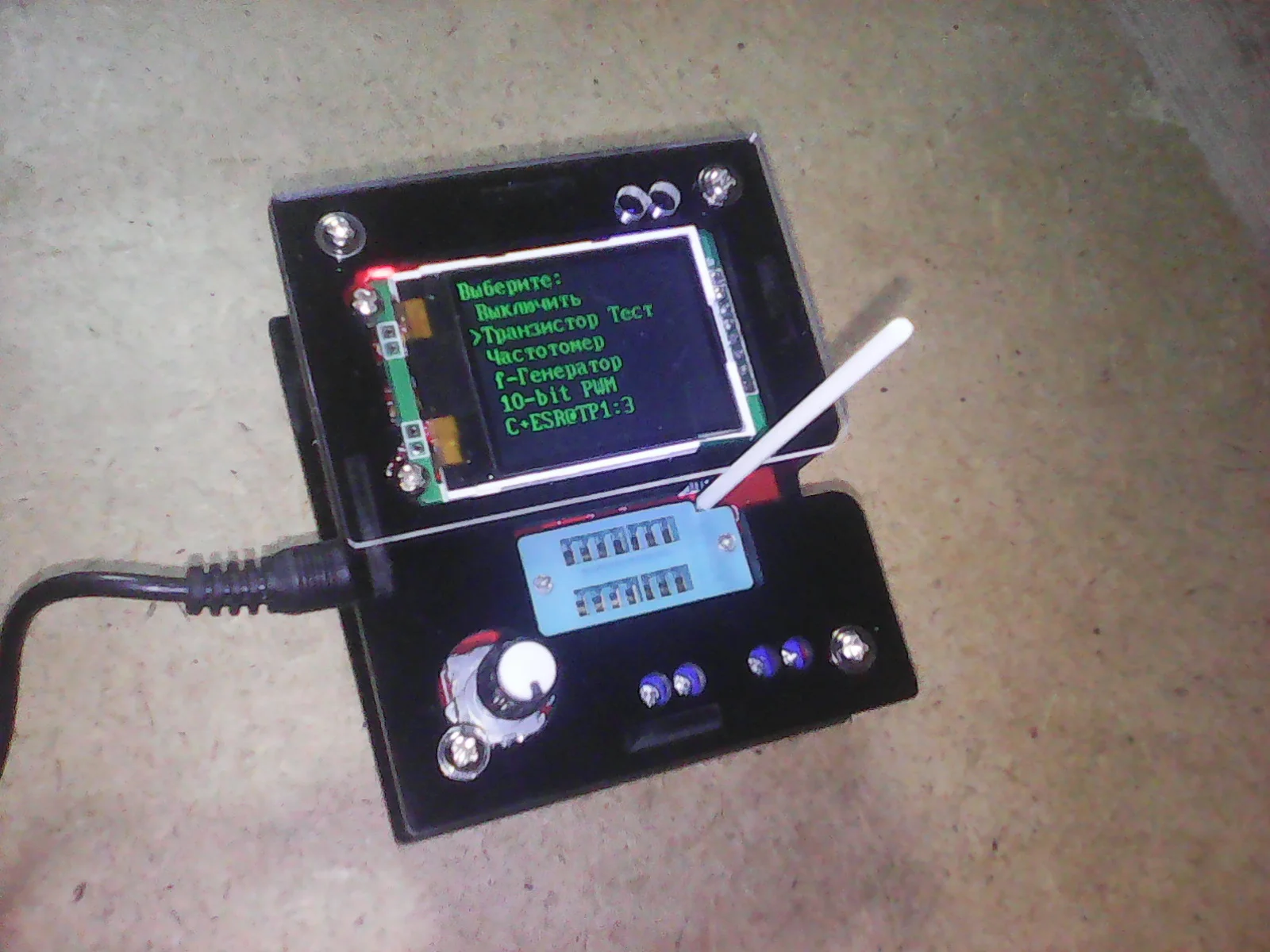

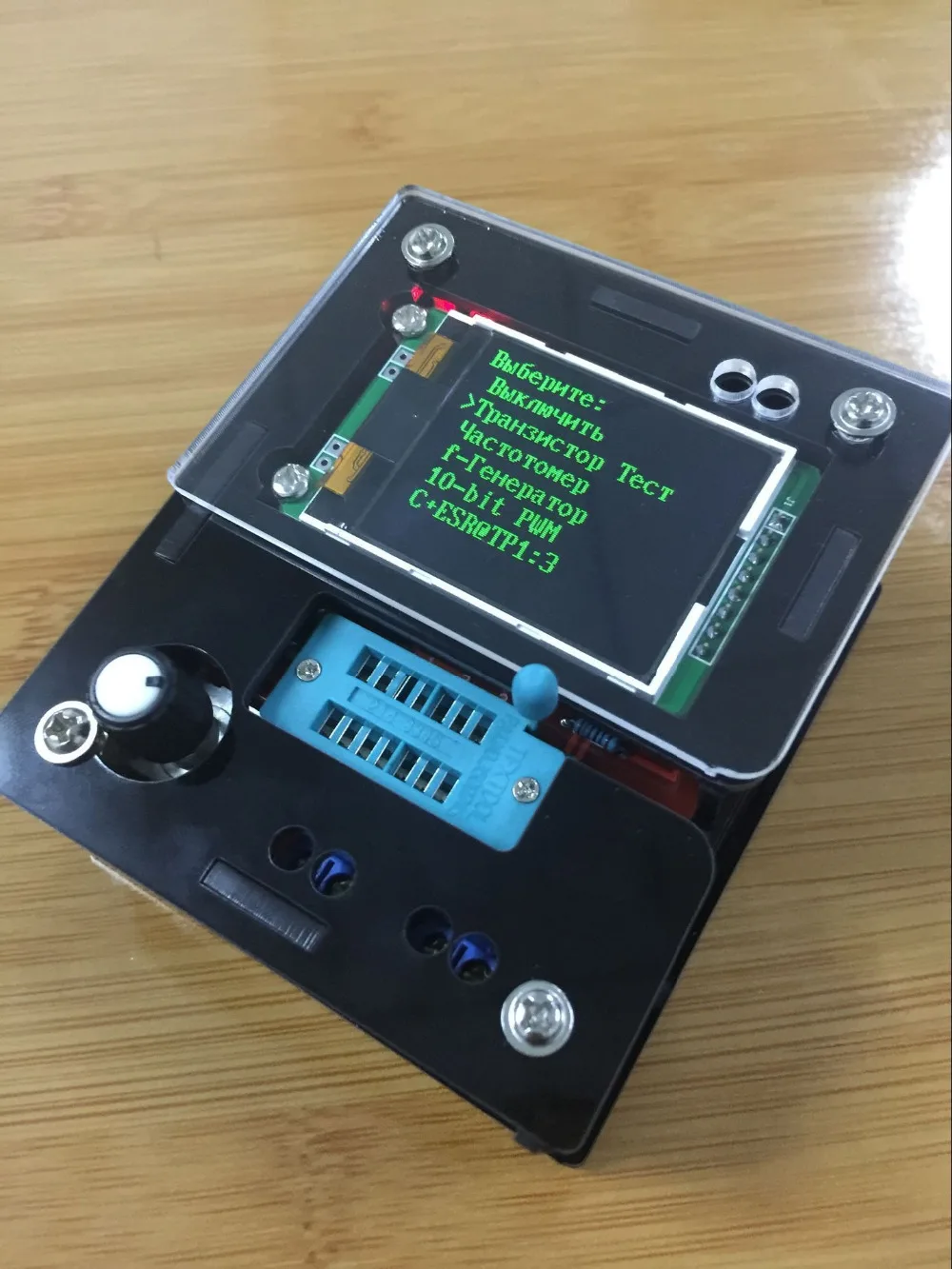

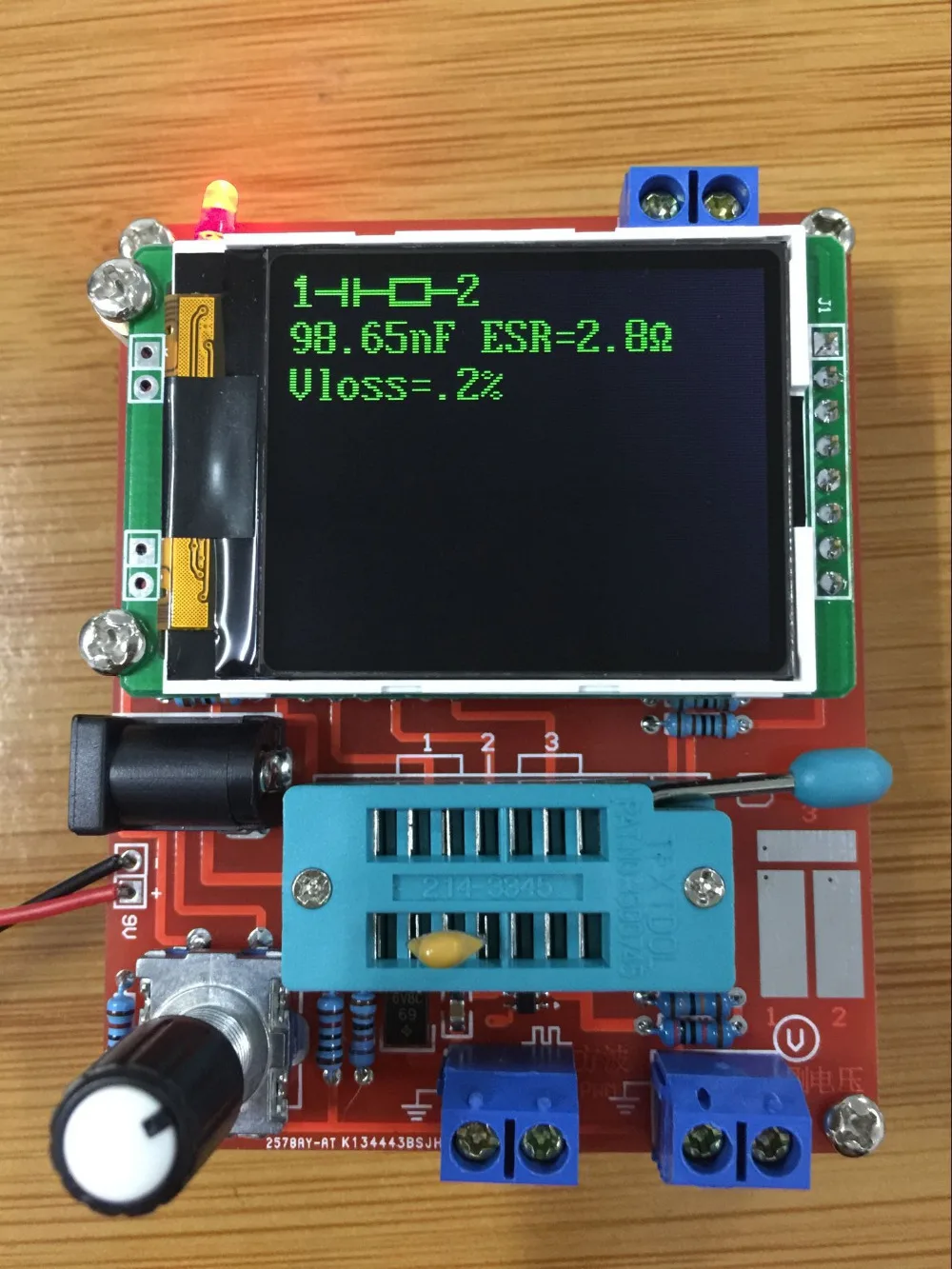

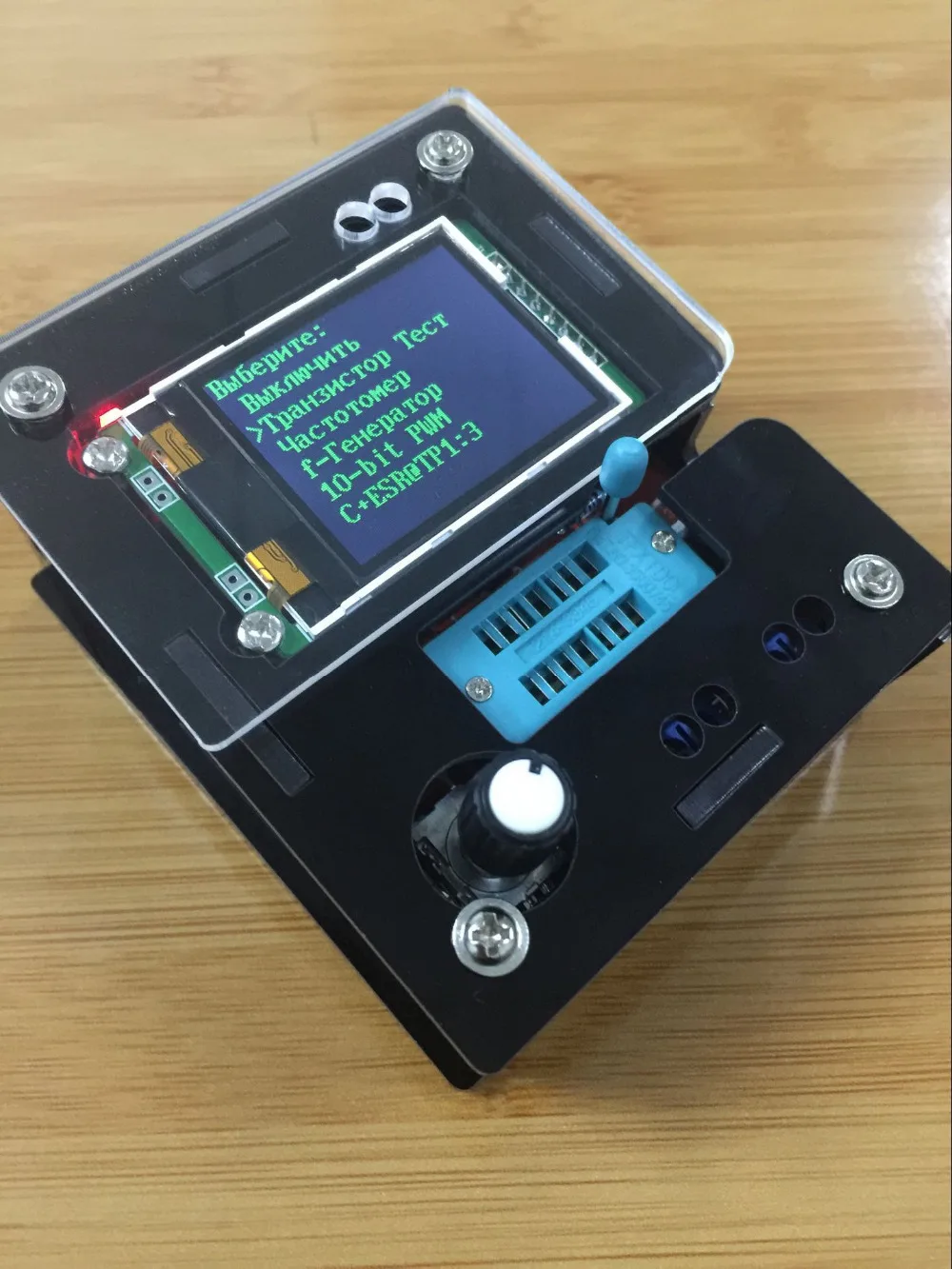

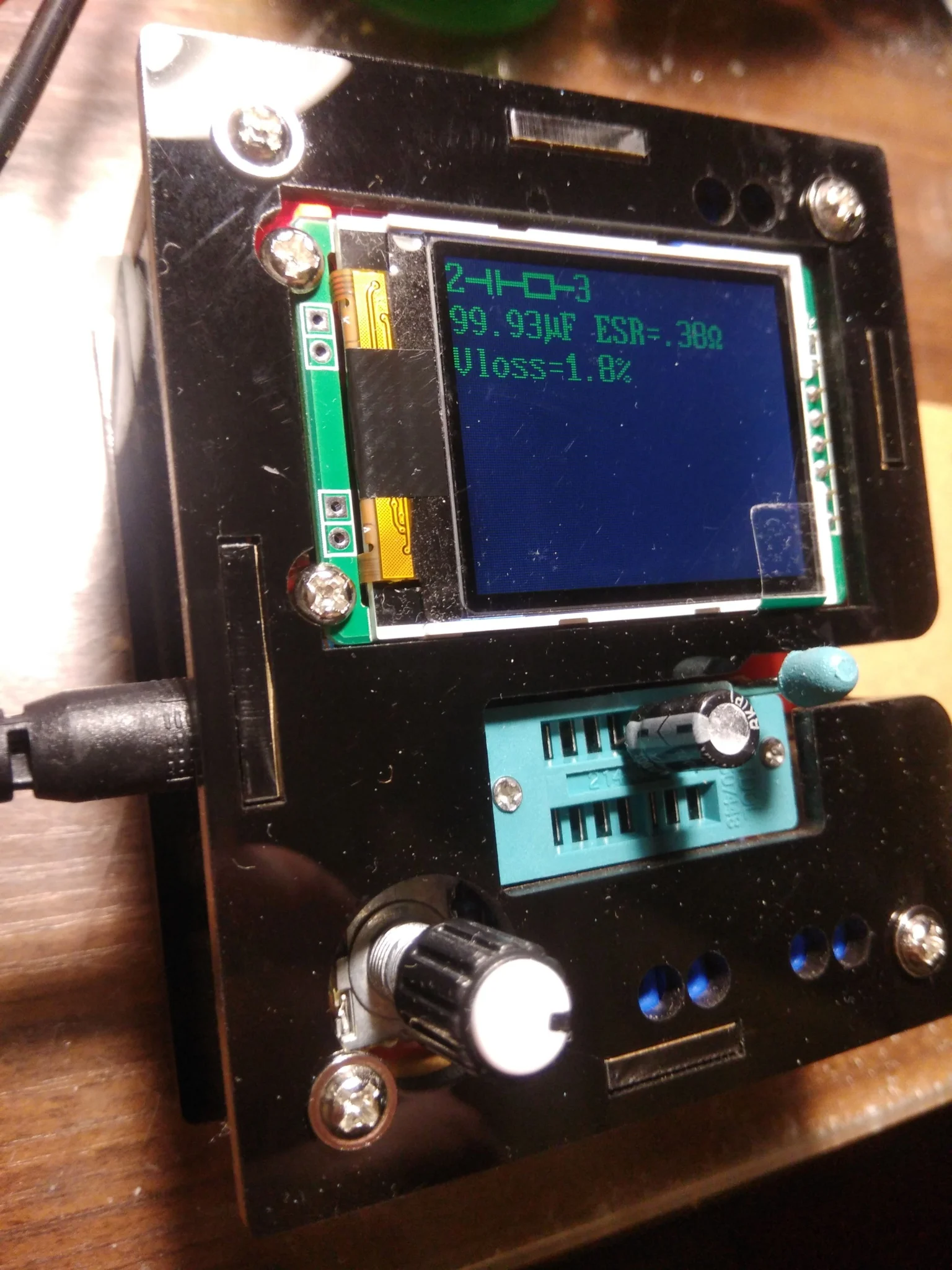

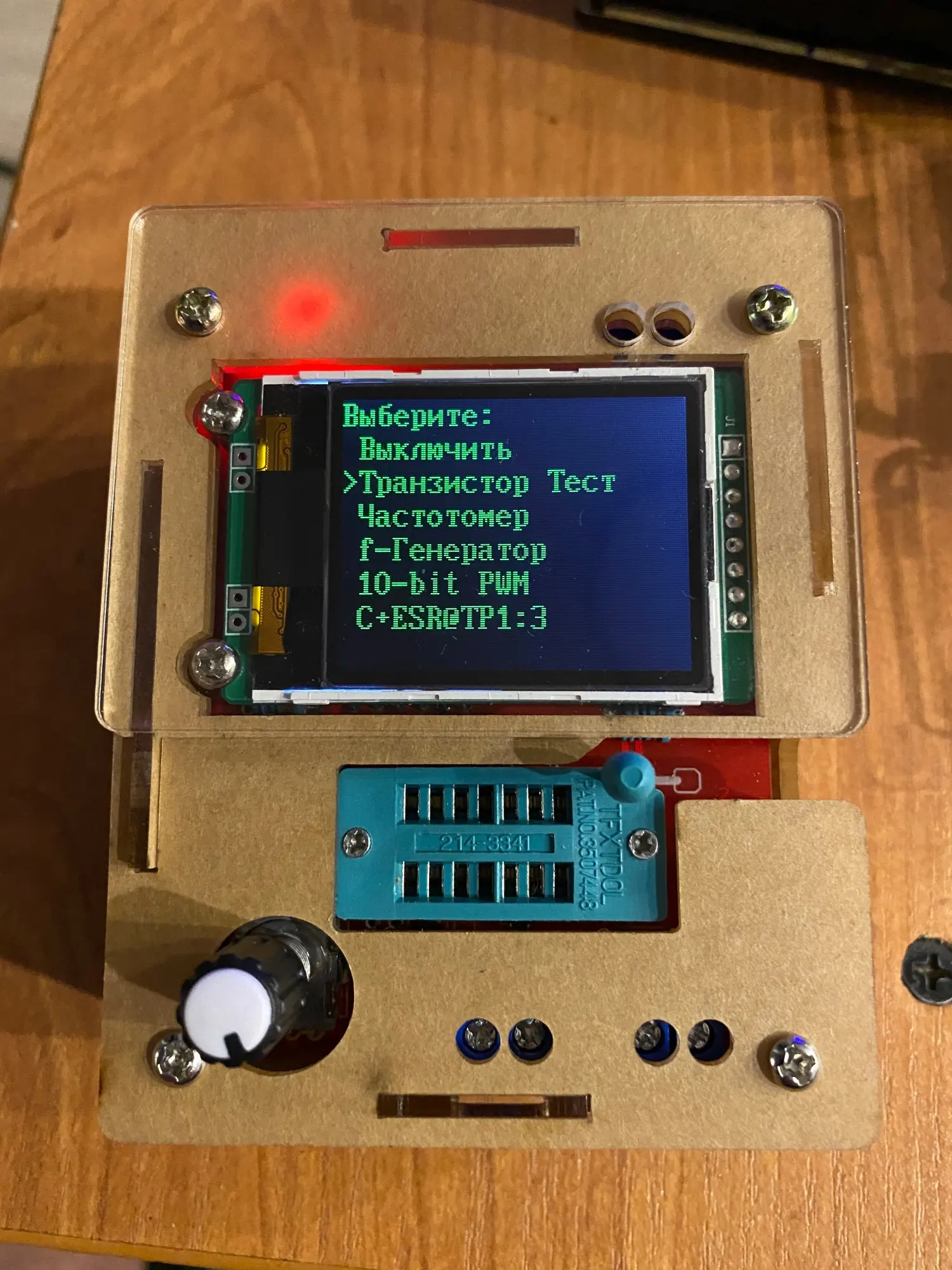

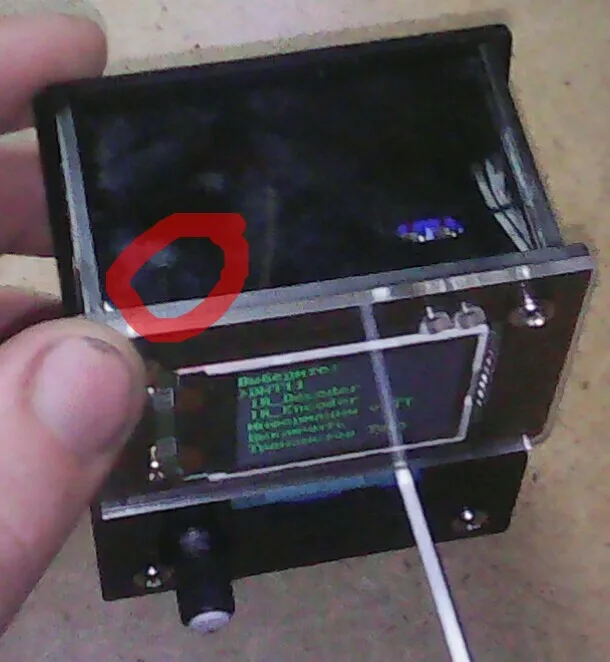

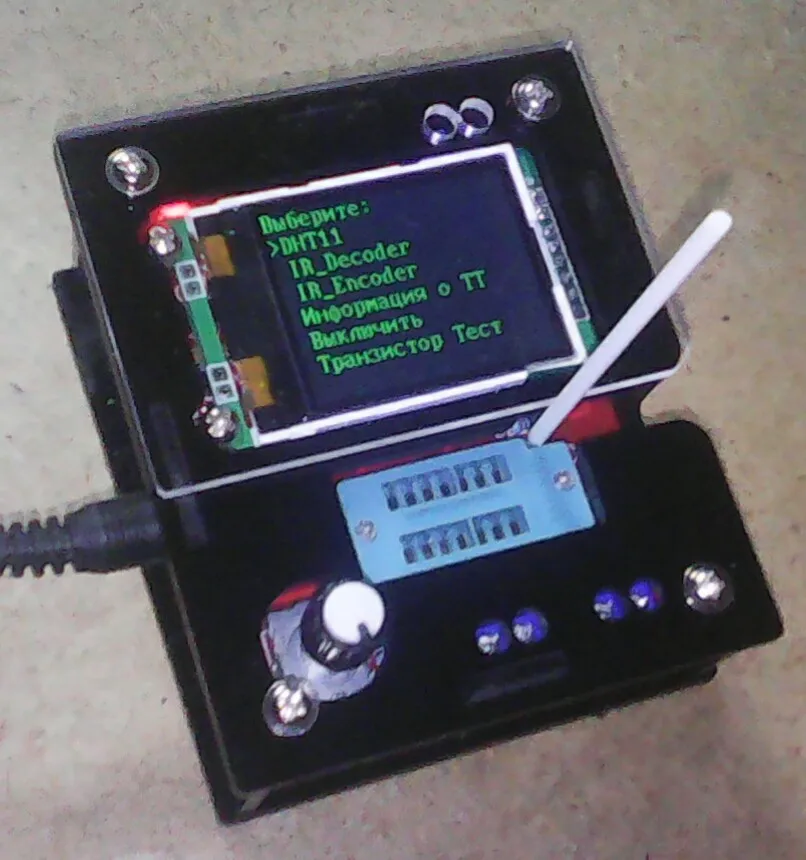

Описание функционального меню: 1. Выключите Введите эту функцию, и тестер немедленно отключится. 2. Транзистор Тест транзистора, также функция по умолчанию при включении. 3. Частота Измерение частоты, для частот ниже 25 кГц, за нормальным измерением следует измерение Время. Это дополнительное измерение выполняется только после обычного измерения частоты. 4. F-генератор Генерация сигнала, эта функция может выводить квадратные волны. С различной частотой на выбор. 5. 10-битный ШИМ Функция «10-битный ШИМ» (широтно-импульсная модуляция) генерирует фиксированную частоту (7812,5 Гц) с выбираемым импульсом Ширина штифта TP2. При коротком нажатии кнопки (<0,5 с) ширина импульса увеличивается на 1%, при более длительном нажатии пульса Ширина увеличена на 10%. Если 99% переступил, то 100% вычитается из результата. Функция может выходить с очень Длительное нажатие кнопки (> 1,3 с). 6. C + ESR @ TP1:3 Дополнительная функция «C + ESR @ TP1:3» выбирает отдельное измерение емкости с помощью ESR (эквивалентная серия Сопротивление) измерение на тестовых контактах TP1 и TP3. Емкости от 2 & микро; F до 50 МФ можно измерить. Потому что Напряжение измерения составляет всего около 300 мВ, в большинстве случаев конденсатор можно измерить «в цепи» без предыдущего Разборка. Серия измерений может быть завершена длительным нажатием RPEWS. 7. Самопроверка С функцией меню «self test» выполняется полный самотест с калибровкой. С этим вызовом все тестовые функции T1 до T7 А также Калибровка с внешним конденсатором выполняется каждый раз. 8. Напряжение Измерение напряжения, так как подключен разделитель напряжения 10:1(180K:20K), максимальное внешнее напряжение может быть 50 в, измерение также можно выйти путем непрерывного вращения RPEWS. 9. Показать данные Функция «показать данные» показывает, помимо номера версии программного обеспечения, данные калибровки. Это Нулевое сопротивление (R0) сочетания контактов 1:3, 2:3 и 1:2. Кроме того, сопротивление портовых выходов со стороны 5 В (RiHi) и со стороны 0 В (RiLo) показаны. Нулевые значения емкости (C0) также отображаются со всеми сочетаниями контактов (1:3, 2:3,1:2 и 3:1, 3:2 2:1). Наконец, корректирующие значения для компаратора (REF C) и для исходного напряжения (REF R) Также показаны. Каждая страница отображается в течение 15 секунд, но вы можете выбрать следующую страницу нажатием кнопки или правым поворотом Вращающийся регулятор. С левым поворотом поворотного кодировщика вы можете повторить выход последней страницы или вернуться к Предыдущая страница. 10. Цвет фронта Эта функция может изменить цвет шрифта, 16-битный цвет кодируется в формате RGB(565), что означает, что Красный максимум = 31, зеленый максимум = 63, синий максимум = 31 соответственно. В функции кратковременное нажатие может указать базовый цвет на Измените, поверните налево, уменьшите это значение и поверните направо, увеличьте это значение. Долгое нажатие сохранит результат и выйдет из Функция, пожалуйста, имейте в виду, что цвет фронта и цвет фона не могут быть одинаковыми. Это будет чехол для ЖК-дисплея. Если это произойдет, вам нужно сделать самотестирование, как ввести самотестирование является описанием на странице 2. Самотестирование изменит заднюю часть

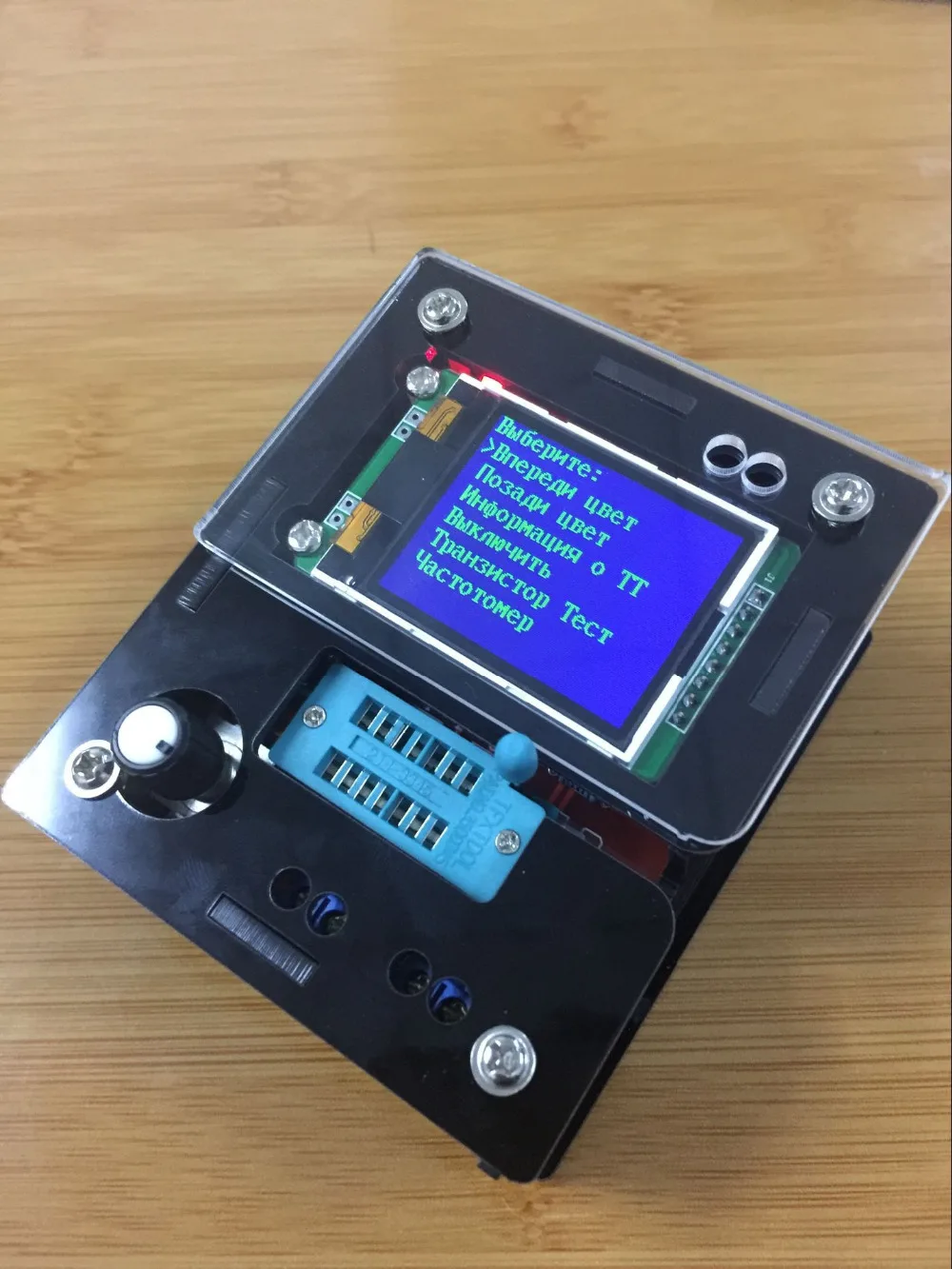

Автоматический цвет в черный и цвет шрифта в белый. Когда самопроверка закончится. У вас будет возможность изменить Цвет.

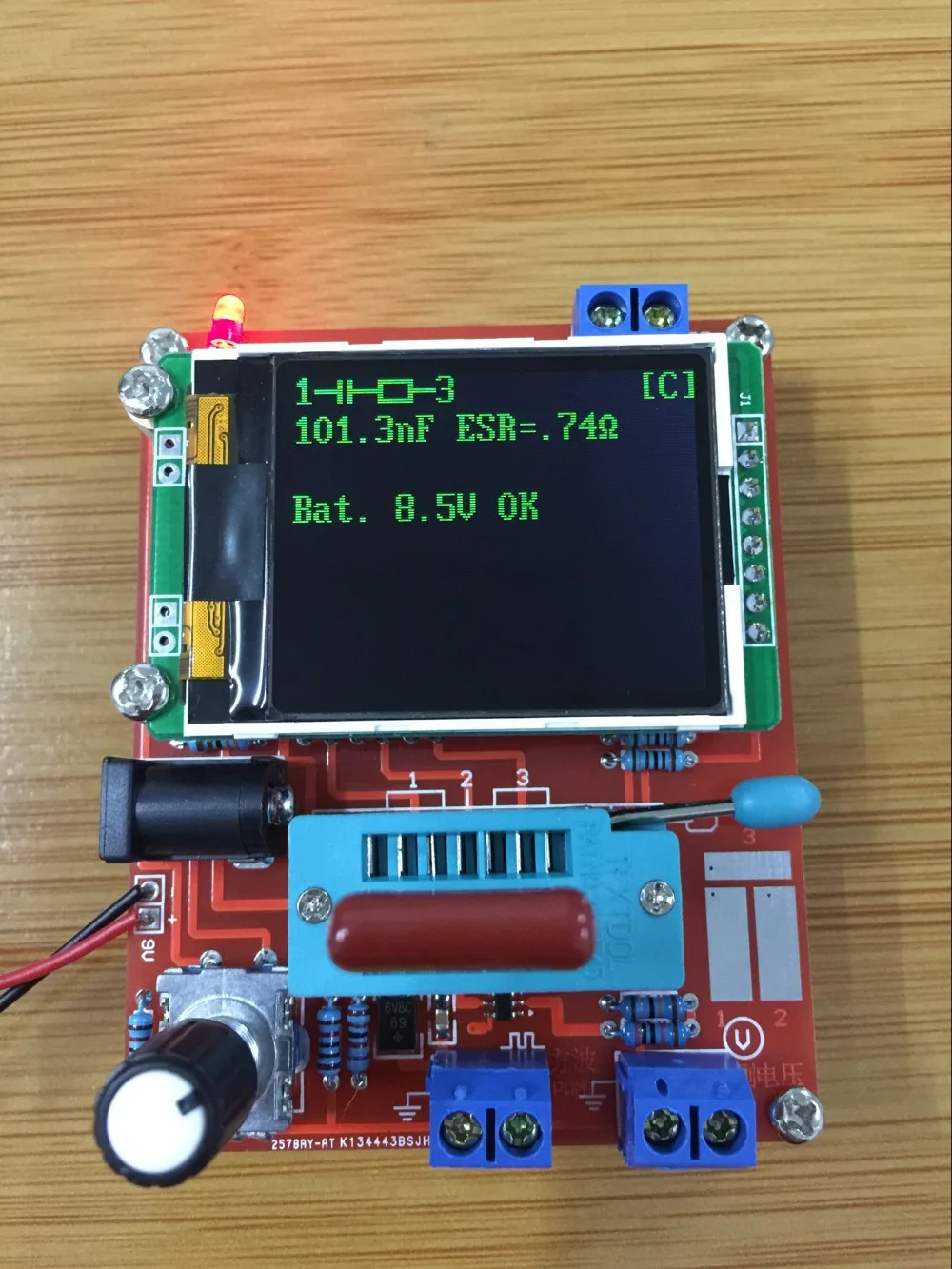

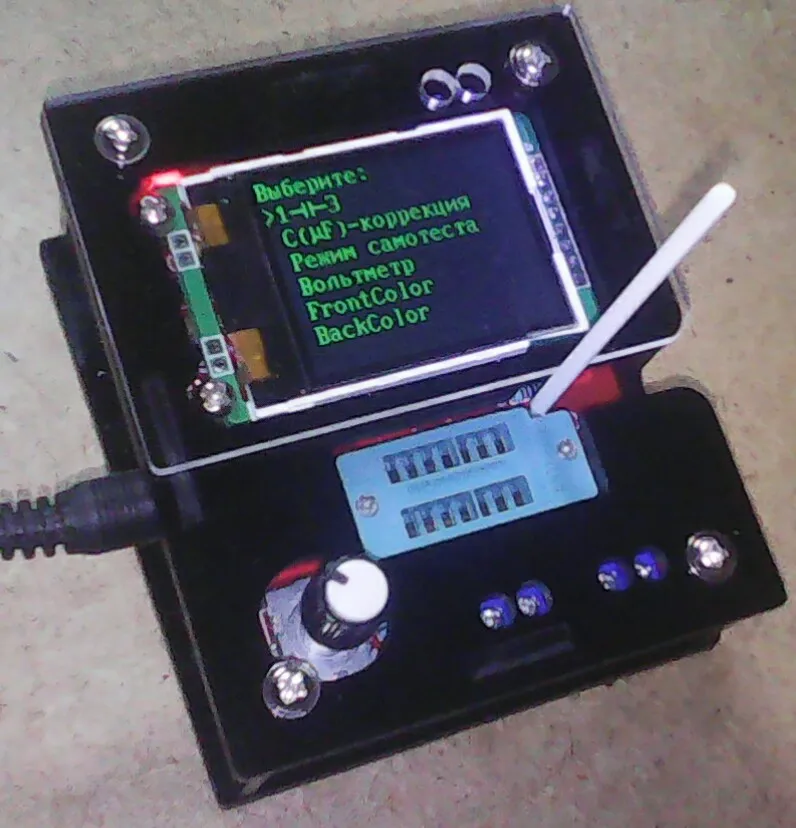

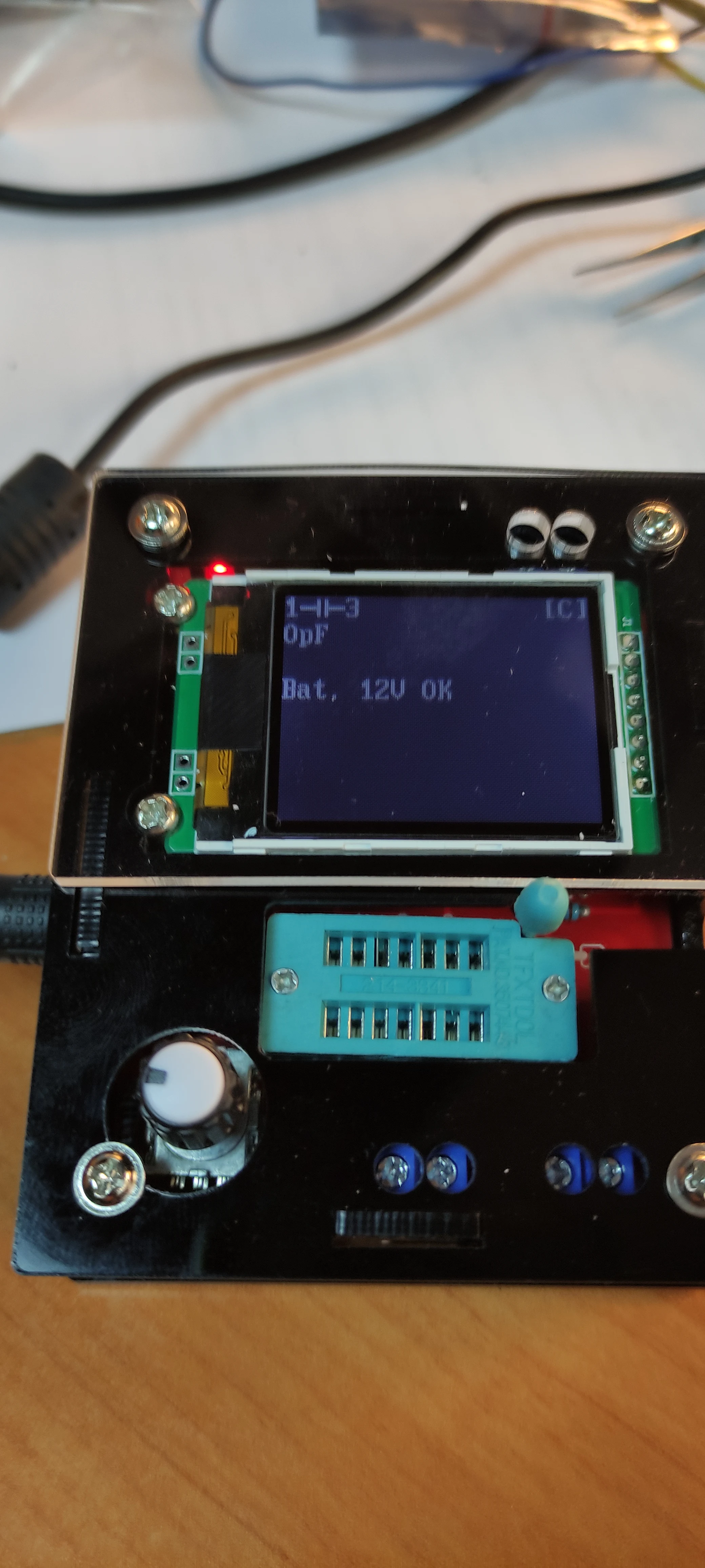

11. Фон Эта функция такая же, как и цвет спереди, за исключением изменения цвета фона. 12. 1-|-3 Эта функция может последовательно измерять емкость в TP1 ,TP3, эта функция может измерять очень маленький конденсатор. А Долгое нажатие выйдет из функции. 13. 1- - 3 Эта функция может последовательно измерять сопротивление и индуктивность в TP1 ,TP3, долгое нажатие выйдет из функции. 14.DS18B20 DS18B20-это цифровой термометр с 1 проводным протоколом связи, он выглядит как транзистор из-за Компоненпосылка ТО-92, поэтому она может поместиться в тестер транзисторов.

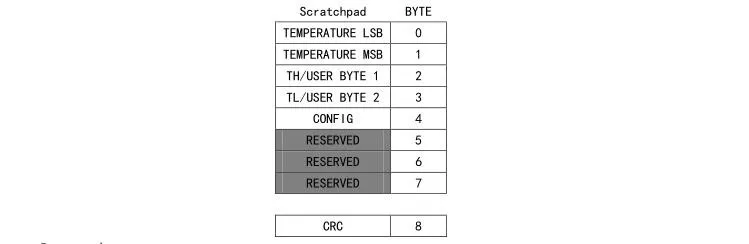

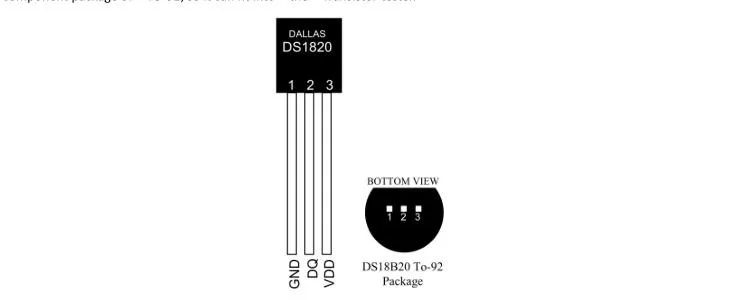

При входе в эту функцию в строке 2 ЖК-дисплея отображается строка «1 = GND 2 = DQ 3 = VDD», это означает TP1 тестера Подключите GND DS18B20 и т. д. Тестер не может определить распределение контактов DS18B20, потому что DS18B20-это интегральная схема. Необходимо установить DS18B20 в соответствии со строкой. Тестер считывает используемую температуру с разрешением 12 бит, сначала запускает команду «преобразовать T» [44h], а затем последовательно считывает 9 Байт "скребок" и "64-битная память". Получите первые два байта в пределах «блокнота», Преобразование первых двух байт в читаемое Отображение температуры в строке 3 ЖК-дисплея

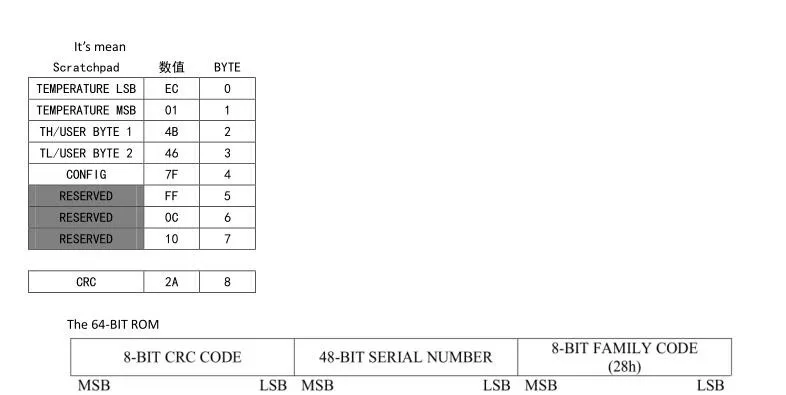

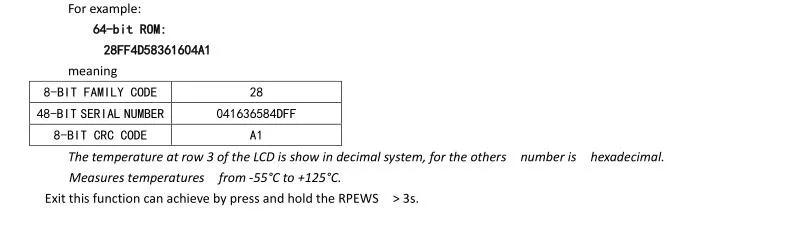

Например: Ниже приведено чтение DS18B20. S крэтчпад: EC014B467FFF0C102A
