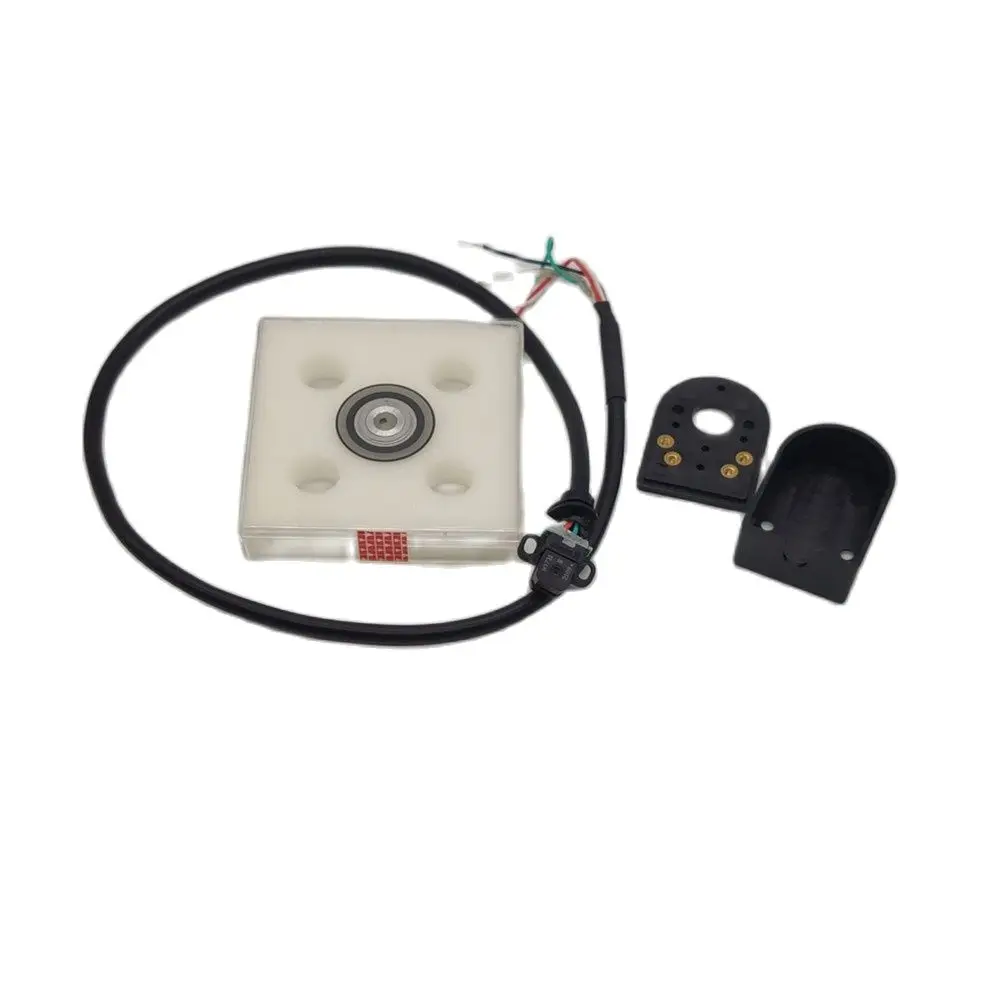

PD30 роторный кодер диск 100 200 256 400 500 512 1000 1024 ppr линии с 4 6 8 мм отверстие для двигателя постоянного тока

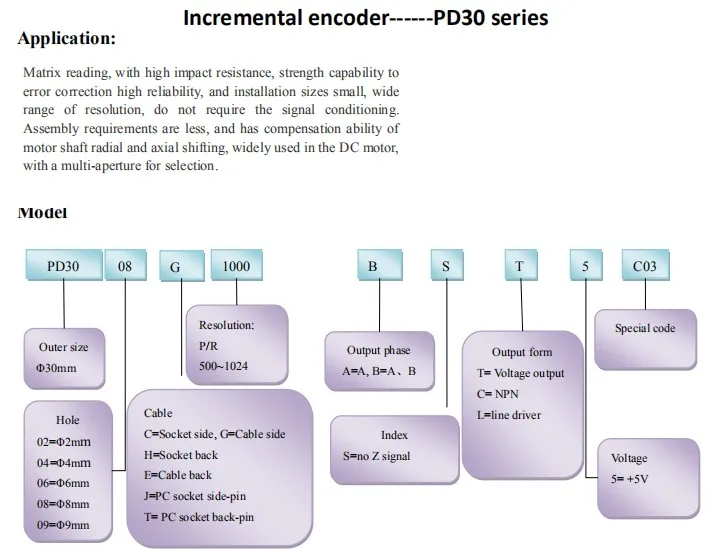

Применение
Считывание матрицы, с высокой ударопрочностью, возможностью коррекции ошибок высокой надежностью, а также небольшие размеры установки, широкий диапазон разрешения, не требуют кондиционирования сигнала. Требования к сборке меньше, и имеет способность компенсации радиального вала двигателя и осевого переключения, широко используется в двигателе постоянного тока, с мульти-апертурой для выбора.
Электрические спецификации
Напряжение
Выходной сигнал
Потребление тока
Выходной сигнал
Время подъема Tr
Время осени Tf
Частота отклика
Сопротивление изоляции
5 В
7-12 В
Высокий уровень
Низкий уровень
<65ма
Без нагрузки
Квадратный
200ns
50ns
0-10 кГц
> 100 Ом
≥ 85% Vcc
≤ 0,3
Механические спецификации
Максимальная скорость r/мин
Пусковой момент
Максимальная нагрузка оси
Воздействие
Анти-вибрация
6000
<0.05нм
Радиальная 25 N осевая 15N
50 г/11 мс
10 г 10-2000 Гц
Инерция момента
Рабочая температура
Температура хранения
Степень защиты
Вес
4x10.-8kgm 8kgm 2;
-40 ~ 85 °C
-40 ~ 85 °C
IP50
50 г
Соединения
Экранированный кабель определение проводки
Сигнал
A
A/
B
B/
Z
Z/
Vcc
0 В
L схемы
Зеленый
Коричневый
Белый
Серый
Желтый
Оранжевый
Красный
Черный
Схемы T/C
Зеленый
Белый
Желтый
Красный
Черный
Выходные каналы
Определение подключения плоского кабеля
A B
0V A Vcc B
A B Z
0V Z A Vcc B
A B Z A/B/Z/
0V Vcc A/ B Z/
Примечание: Красный определяется как 0 В.
