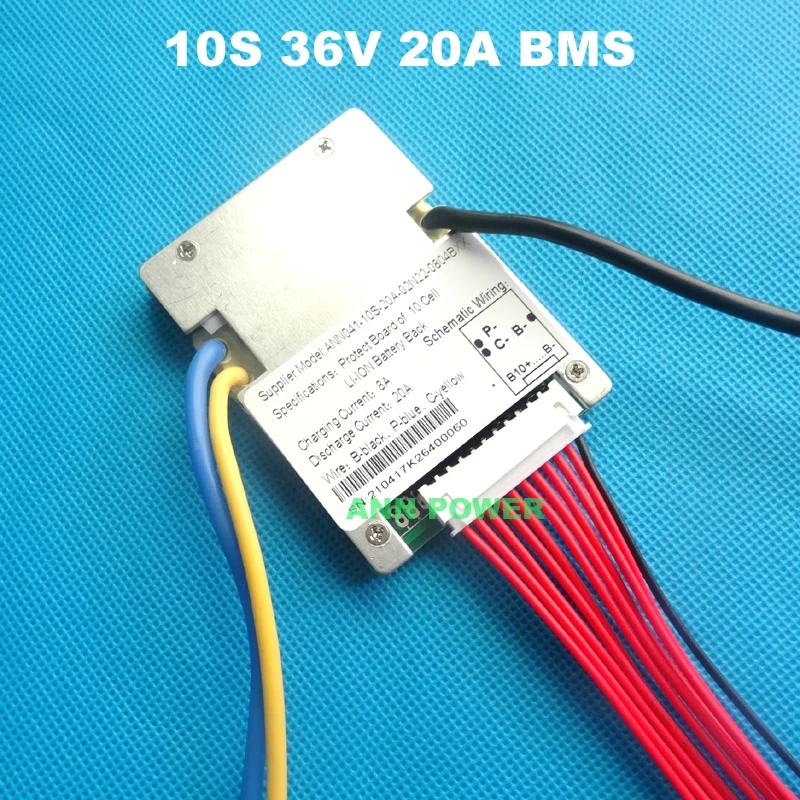

Литий-ионный аккумулятор 10S 36V (42V) 20A BMS для литий-ионных аккумуляторов 36V 10Ah для электровелосипеда с функцией баланса 36V 20A BMS

10S 36 В (42 в) 20A литий-ионный аккумулятор BMS, для 36 в 10 Ач литий-ионных аккумуляторов E-bike, с функцией балансировки, 36 В 20 А BMS.

Особенности

1. Подходит для 10S 36V комплект литий-ионный батарей.

2. С функциями защиты от напряжения, обнаружения тока, включая защиту от перегрузки по току, перенапряжения, пониженного напряжения и короткого замыкания,Функция баланса напряжения.

3.Этот BMS был изготовлен из высококачественных электронных компонентов (высококачественный интегрированный IC чип и MOSFET ) , он обладает высокой точностью определения напряжения и тока. Стабильная рабочая производительность в чрезвычайно состоянии.

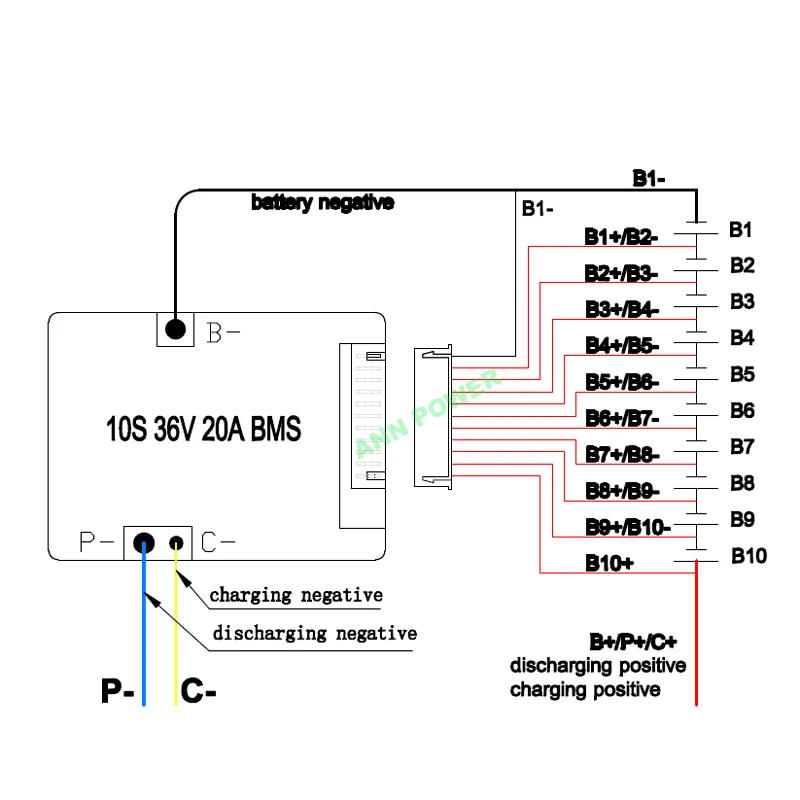

Инструкции по монтажу:

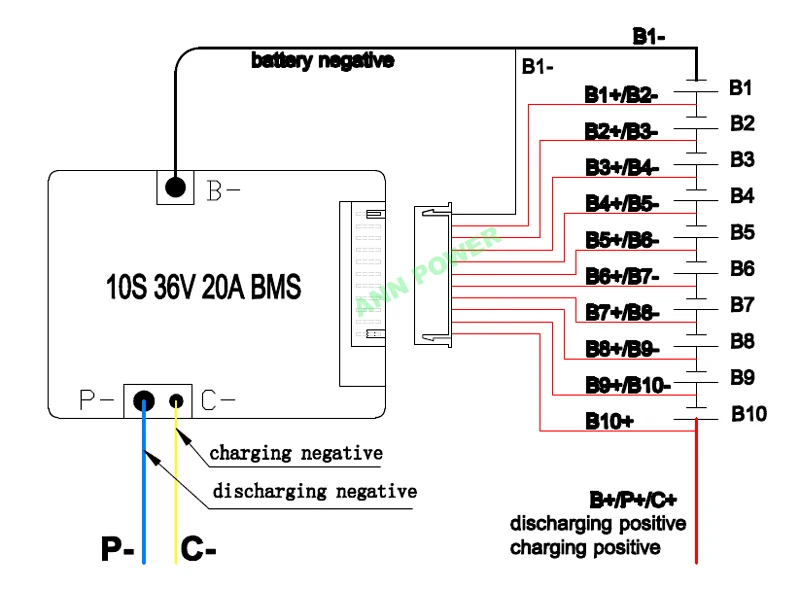

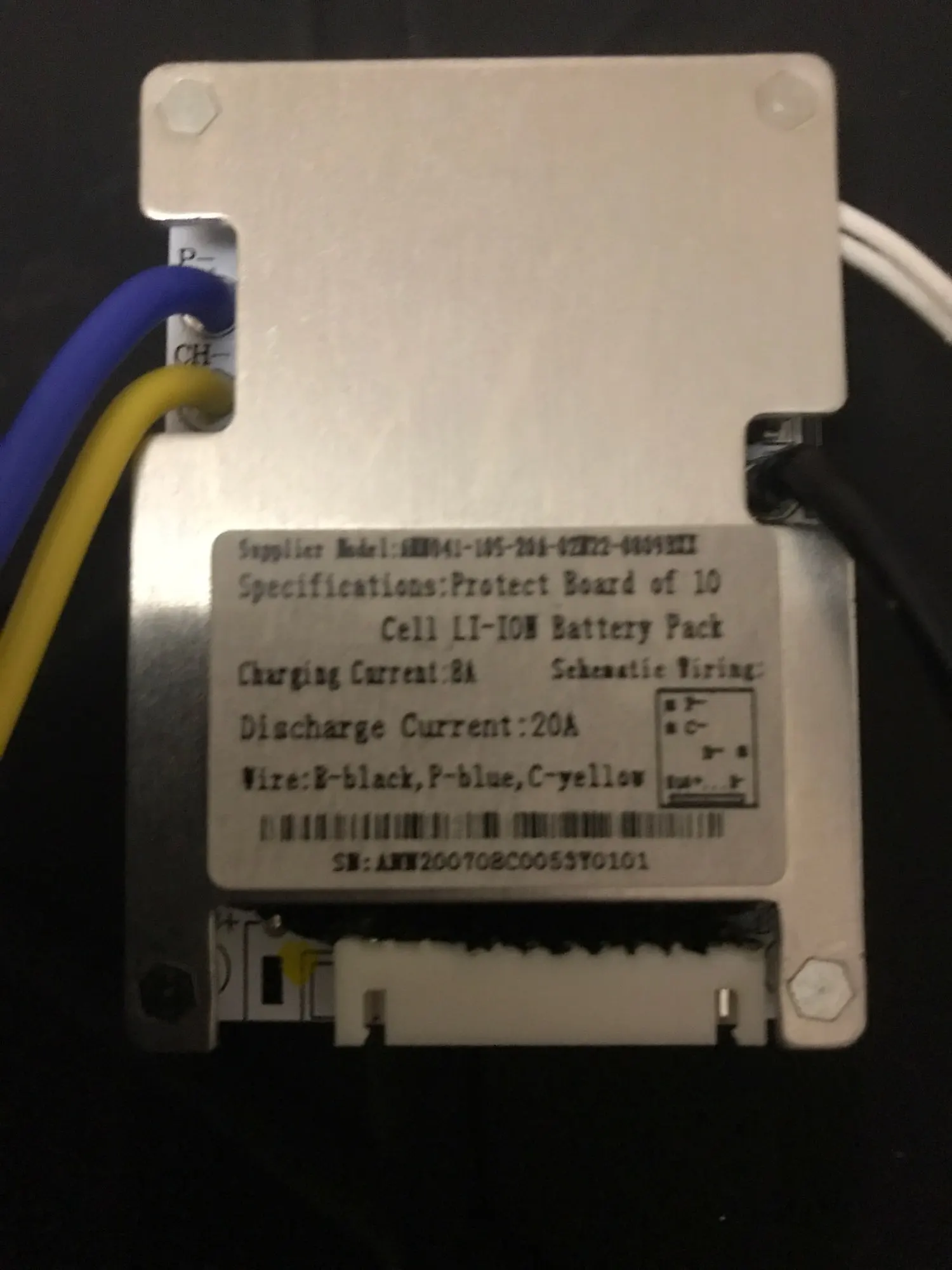

Жгут электропроводки

B-:Подключение к отрицательному аккумулятору (3135 черный 14AWG L = 150 ± 5 мм)

P-:КоннеОт ct до negatРазъем разрядки (3135 синий 14AWG L = 150 ± 5 мм)

C-:Подключение кНегатIveПорт зарядки (3135 желтый 18AWG L = 150 ± 5 мм)

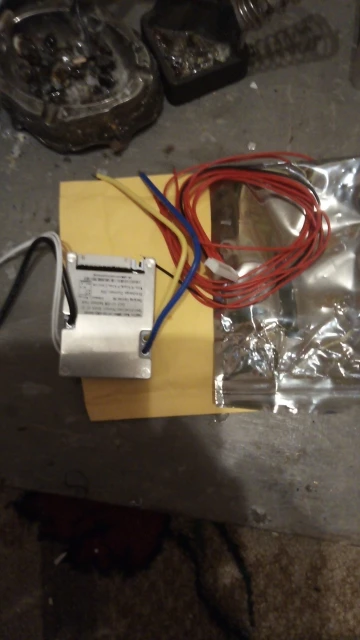

Жгут проводов для контроля напряжения

Тип проводов: UL1007 22AWG L = 300 ± 5 ммB-(черный),B10 + (красный)B-(GND)/B1/B2/B3/B4/B5/B6/B7/B8/B9/B10(B +)

Примечания:

Сначала Подключите B- line, а затем подключите жгут проводов для мониторинга напряжения. Последний шаг-Подключить линии зарядки и разрядки. Если вы хотите удалить их, заказ должен быть отменен. Обратите внимание на порядок подключения, иначе это повредит компонент.

Электрические характеристики (Ta = 25 °C)

Нет.

Тестовый элемент

Мин.

Тип.

Макс

Блок

1

Входное зарядное напряжение

42 в

V

2

Входной зарядный ток

8

А

3

Выходной ток разряда

20

22

А

4

Защита от перегрузки по току

50

60

70

А

5

Потребление тока

25

32

МкА

6

Баланс тока

45

50

55

Ма

7

Сбалансированное напряжение

4,16

4,18

4,20

V

8

Напряжение защиты от перезаряда

4,17

4,25

4,28

V

9

Защита от перезаряда, время задержки напряжения

1,0

1,5

2,0

S

10

Напряжение защиты от переразряда

2,45

2,5

2,55

V

11

Защита от переразряда, время задержки напряжения

1,0

1,5

2,0

Мс

12

Защита от короткого замыкания

Снять нагрузку

13

Импеданс

7

12

МОм

14

Рабочая температура

-20

+ 25

+ 50

°C

15

Температура хранения

-20

+ 25

+ 45

°C
