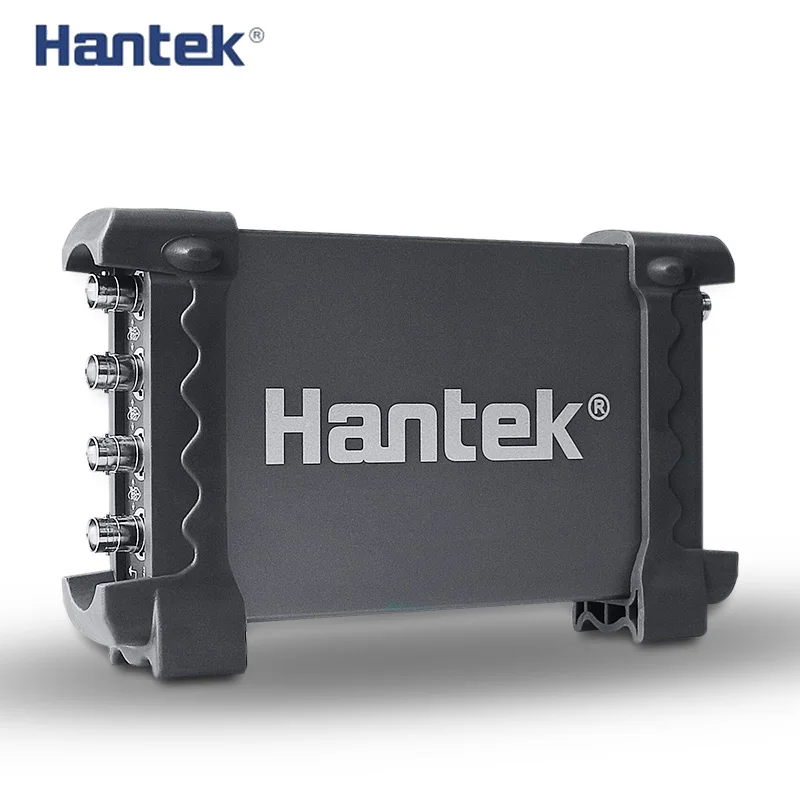

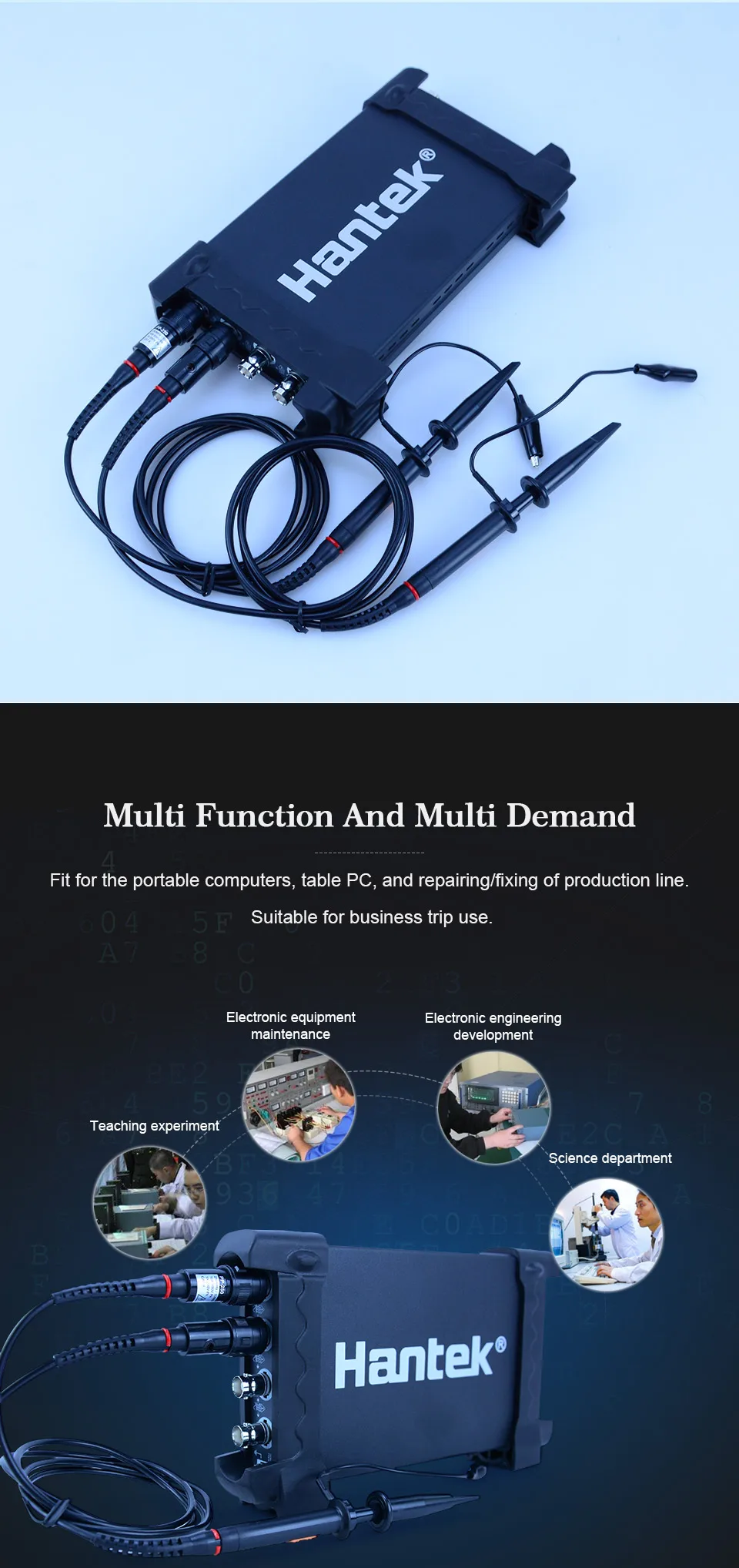

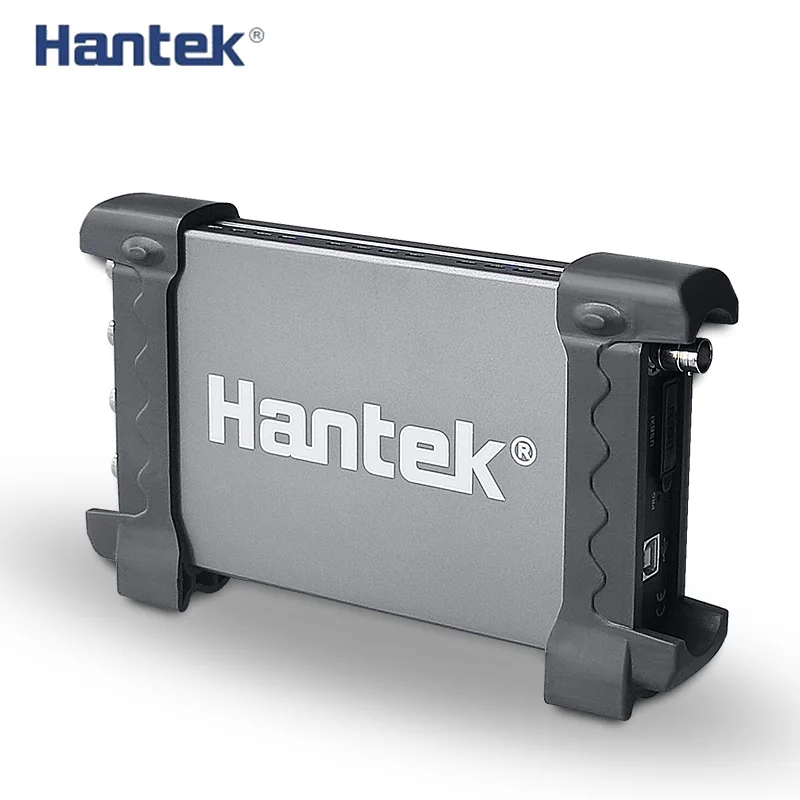

Hantek 6254BD 4CH USB PC цифровые осциллографы 250 МГц 1GSas осциллограф 64K Глубина памяти 25 МГц генератор сигналов

Модель

Hantek6254BD

Пропускная способность

250 МГц

Канал

4 CH

Частота дискретизации в реальном времени

1GSa/s

Объем памяти

64K

Время Основание точность

± 50ppm

Временной диапазон развёртки

2ns/div-1000s/div (1-2-4 последовательностей)

Входной импеданс

1MΩ 25pF

Входная чувствительность

2 мВ/див ~ 10 В/Див

Разрешение по вертикали

8Bit

Вертикальное смещение диапазон

2 мВ ~ 10 В/div @ x1 зонд;

20 мВ ~ 100 в/div @ x10 зонд;

200 мВ ~ 1000 В/div @ x100 зонд;

2V ~ 10000V/div @ x1000 зонд

DC усиления точность

± 3%

Пропускная способность

20 МГц

Режим запуска

Edge, пульс, видео, альтернатива

Источник запуска

CH1, CH2, CH3,CH4

Сигналов процесса

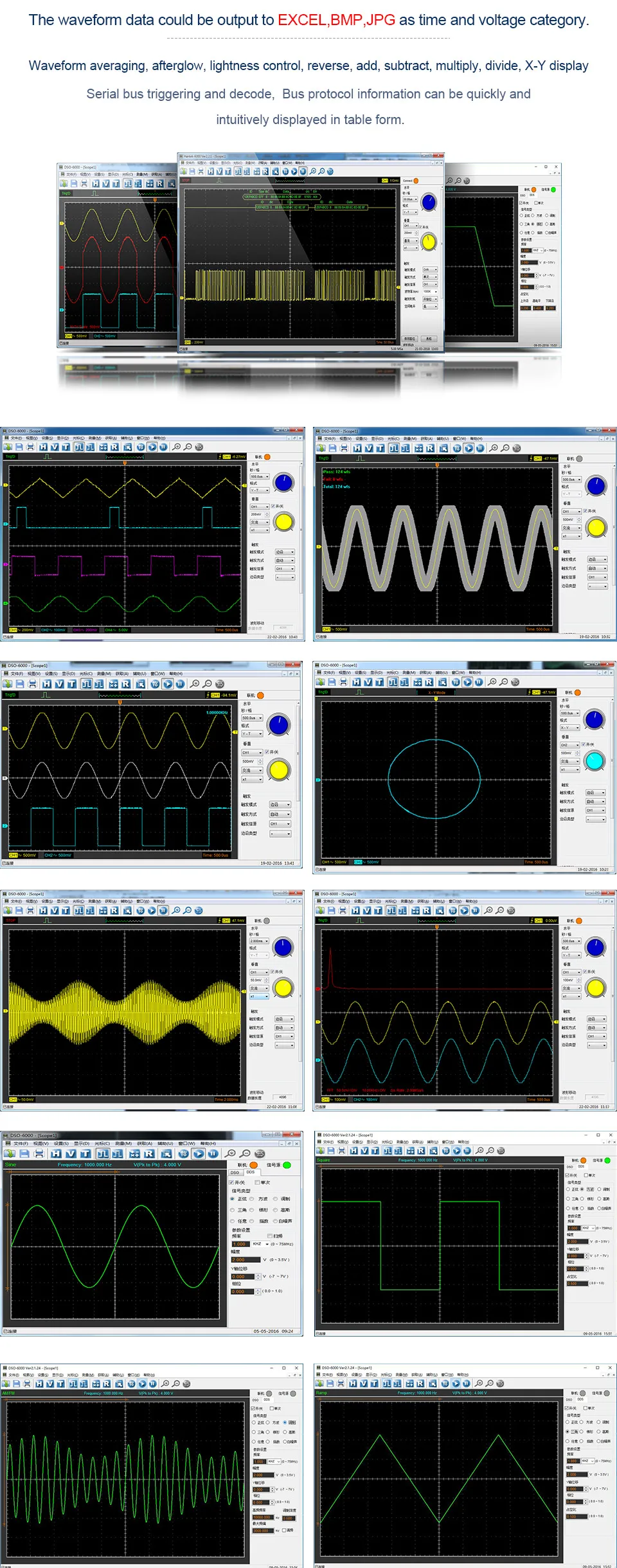

+,-, X, ÷,FFT, Invert

Курсоры измерения

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Генератор сигналов произвольной формы режим

Сигналов частоты

Постоянного тока ~ 25 МГц

ЦАП

2K ~ 200 МГц Регулируемый

Частота Разрешение

0.10%

Канал

1CH выходного сигнала

Сигналов глубины

2KSa

Разрешение по вертикали

12 бит

Стабильность частоты

<30ppm

Амплитуда волны

± 3,5 В Макс.

Выходное сопротивление

50 Ом

Выходной ток

50 мА, Ipeak = 50 мА

Система BW

Натяжной канат длиной 25 м

Коэффициент гармонических искажений

-50 дБ (1 кГц),-40 дБ (10 кГц)

Общие характеристики

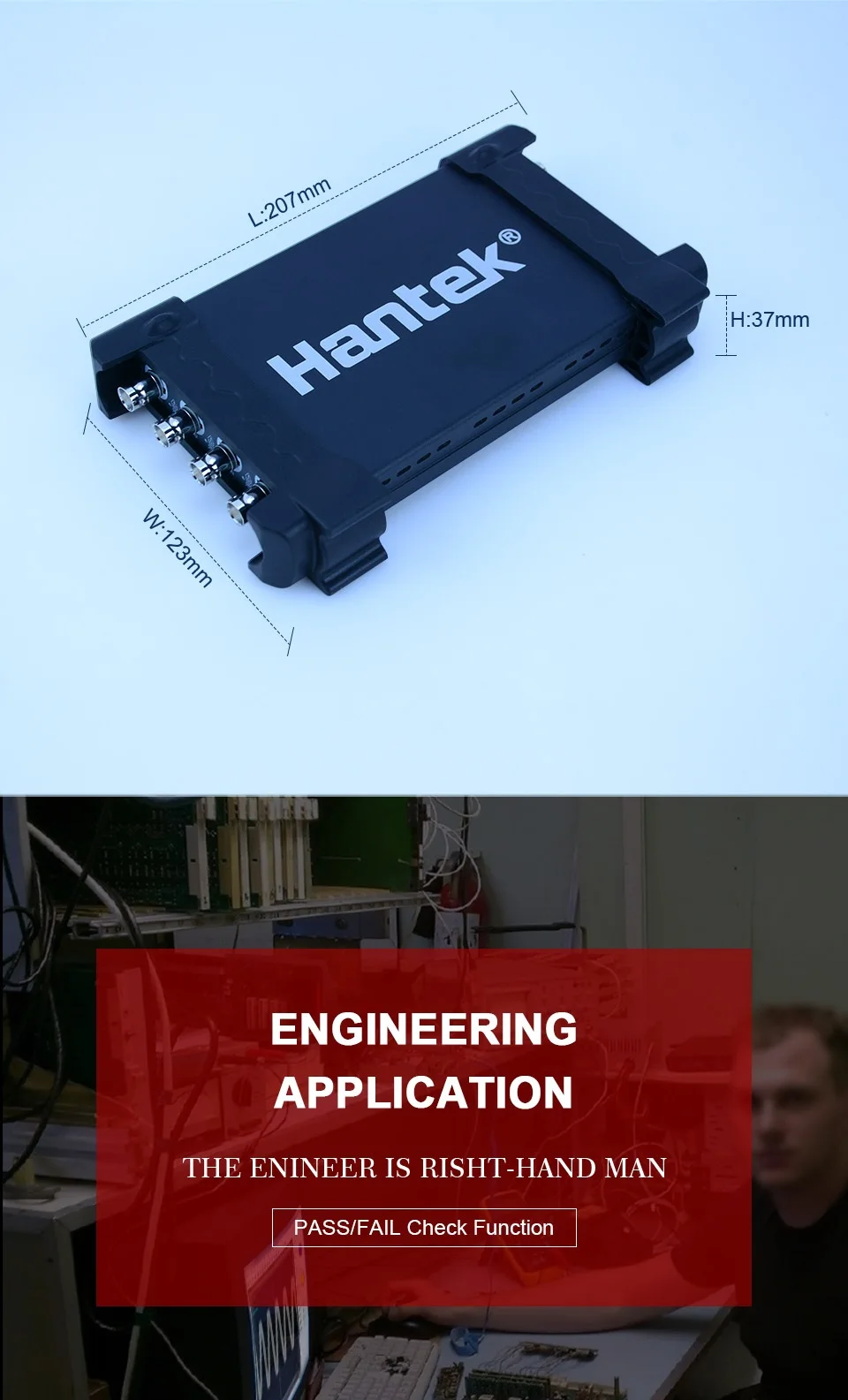

Объем

175 мм * 105 мм * 25 мм

Вес

0,9 кг

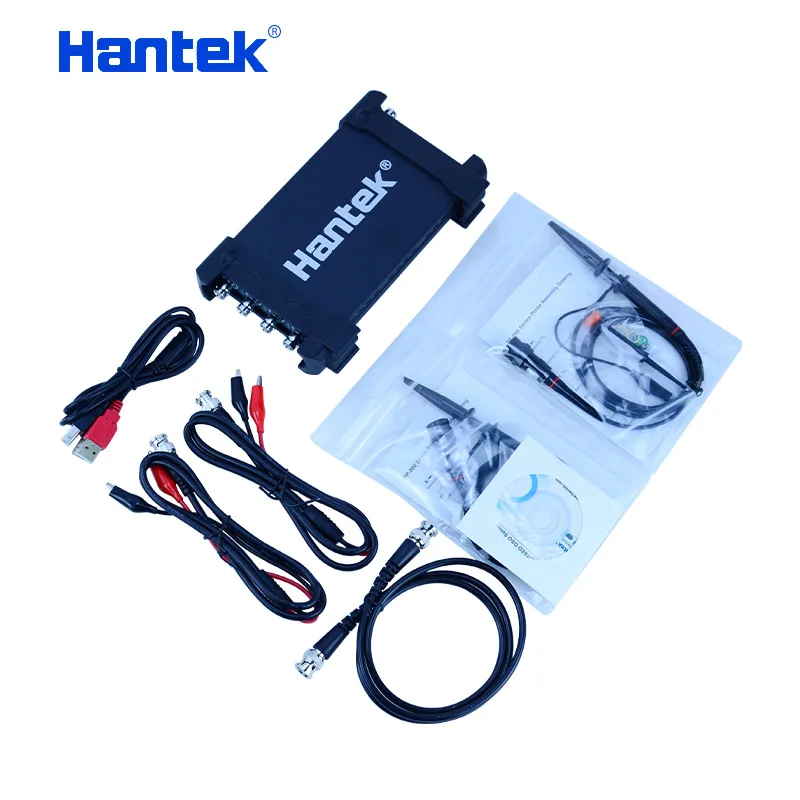

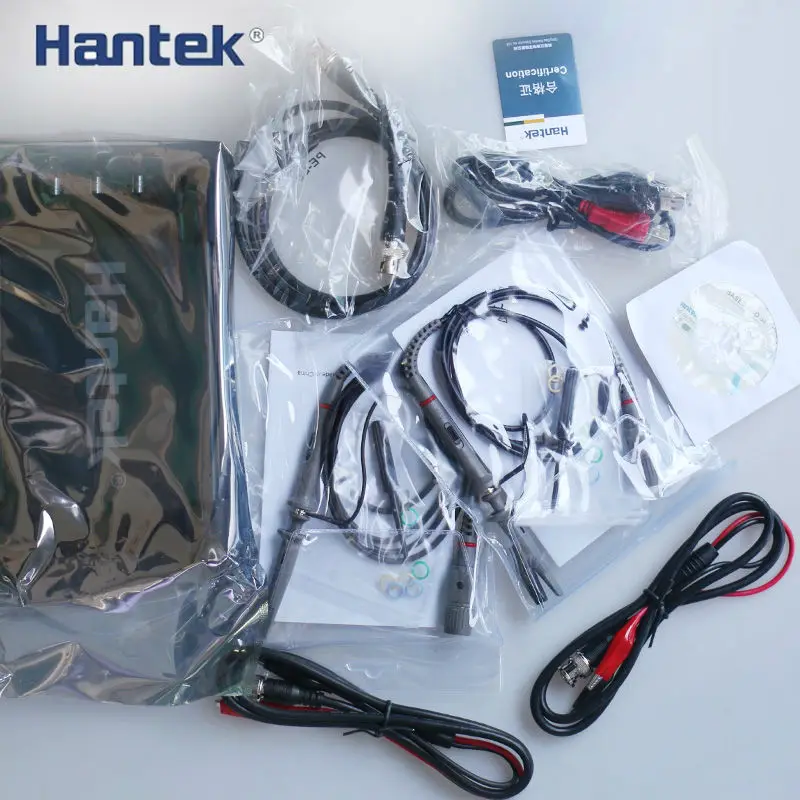

Аксессуар

2 пассивных зонда, 2 gator клип линии, 1 BNC к BNC шнур
