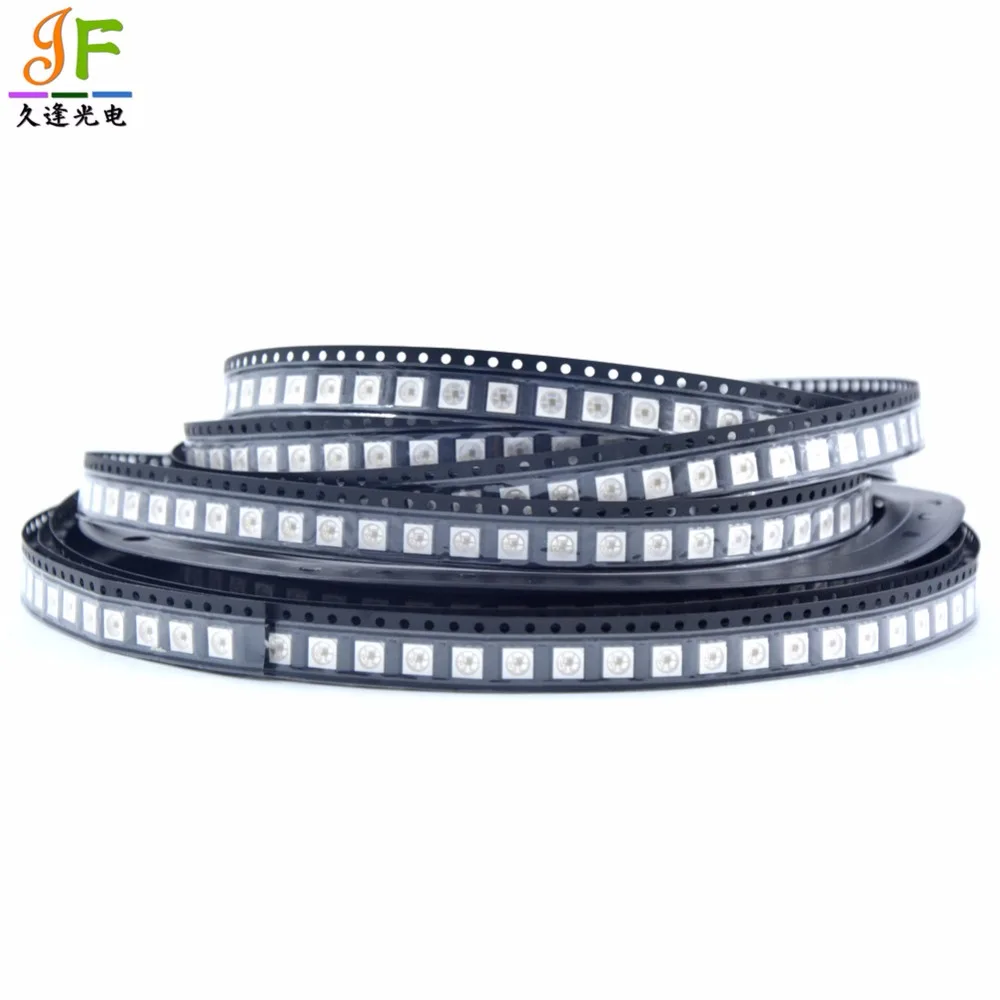

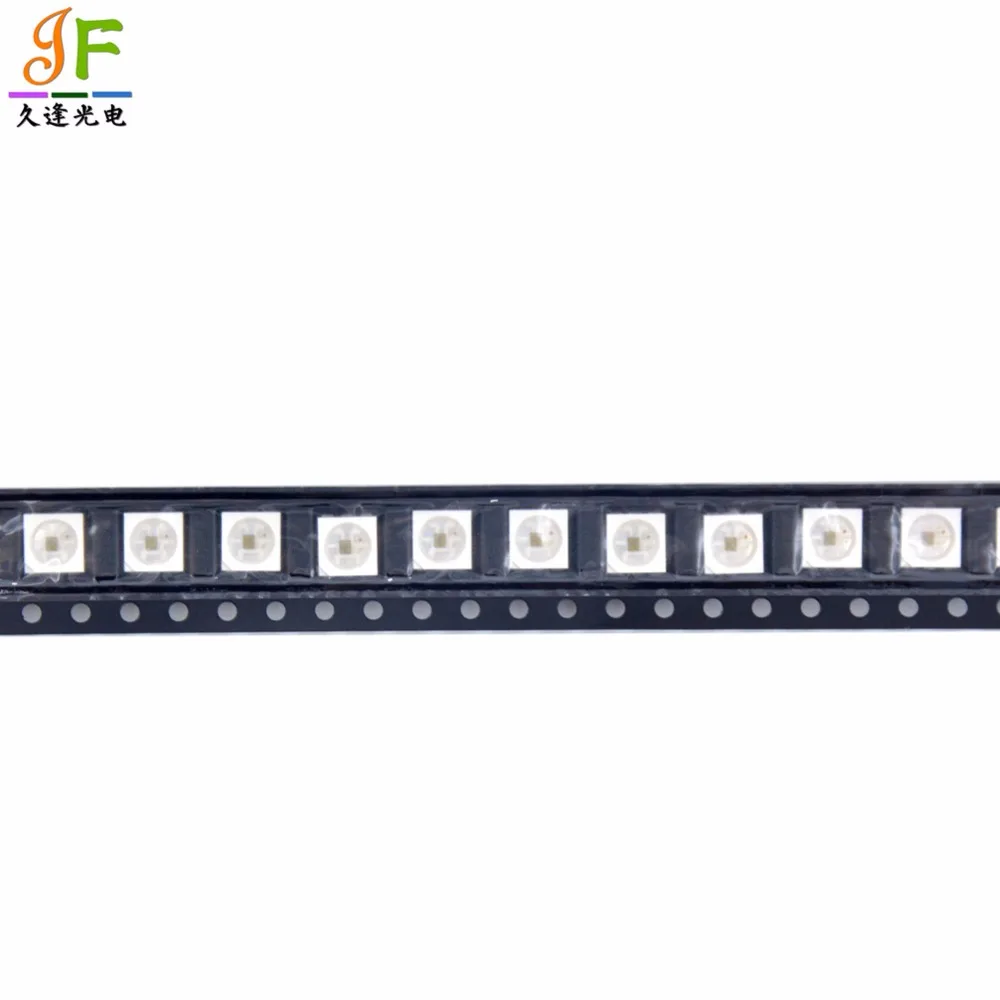

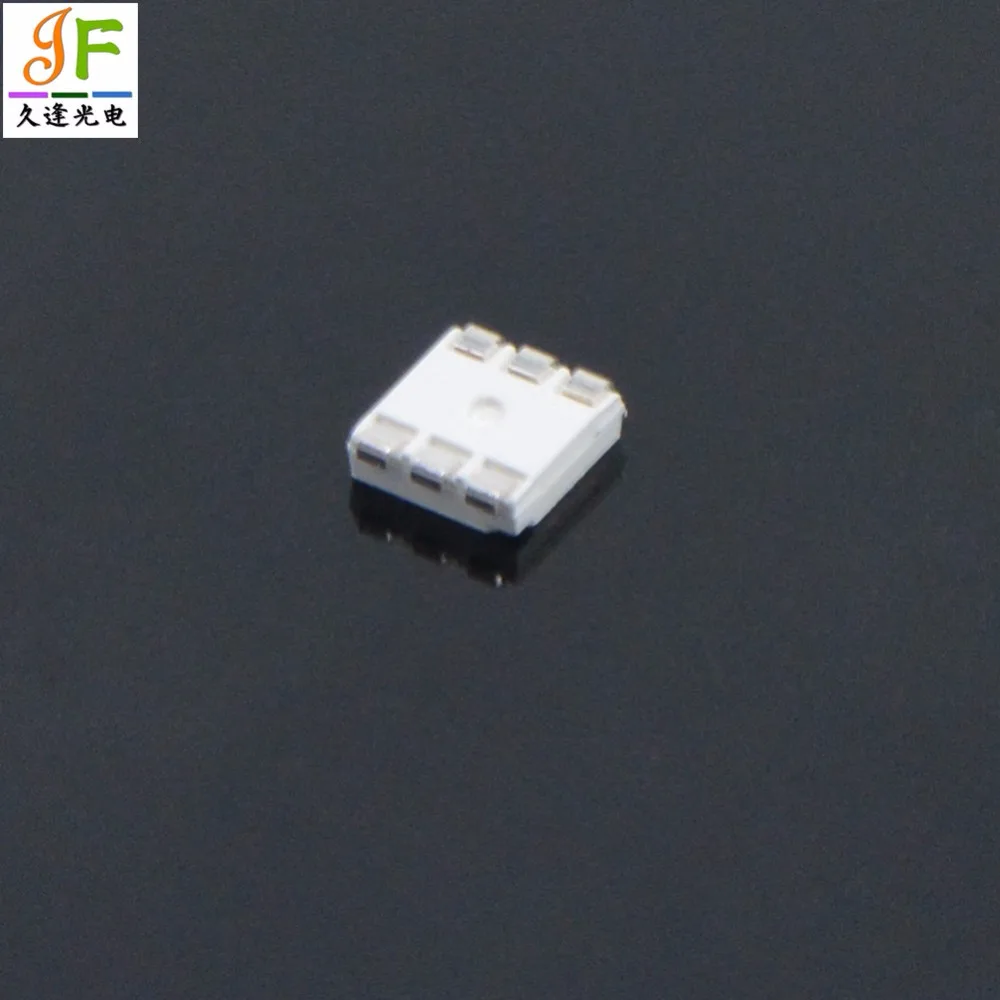

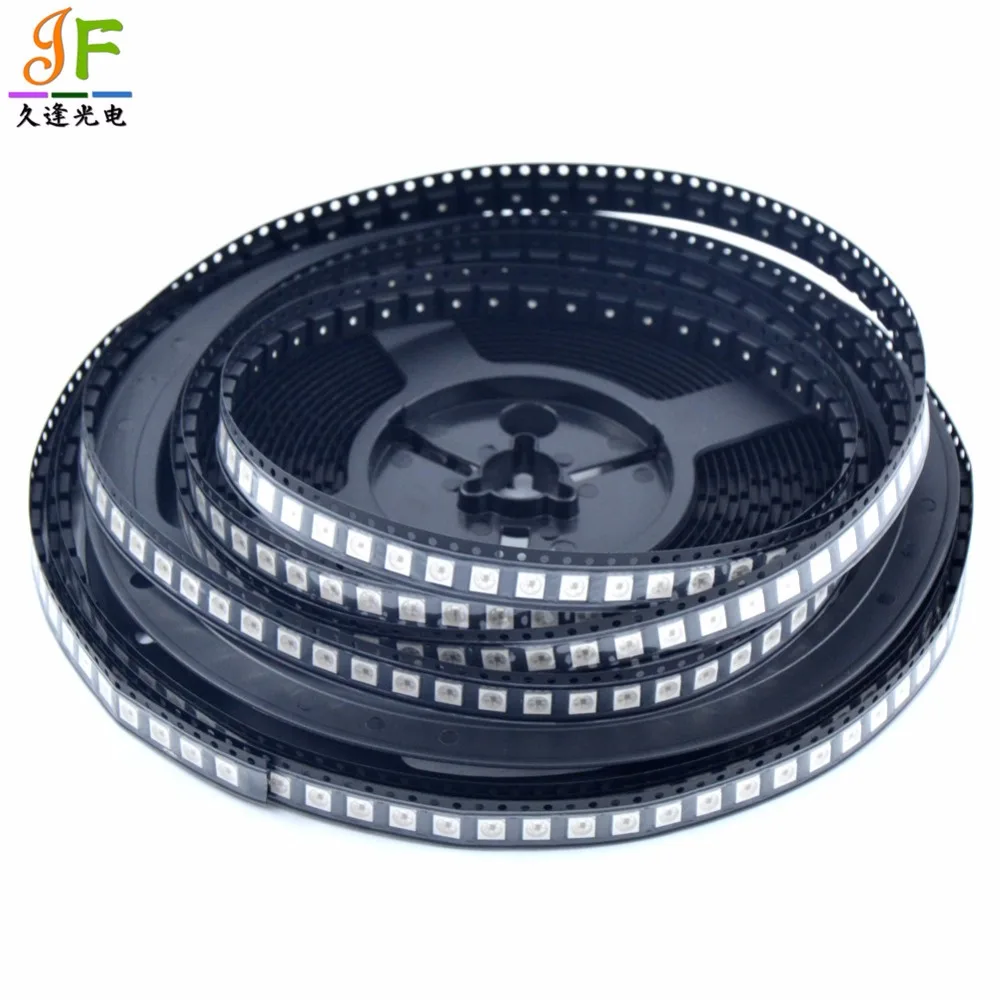

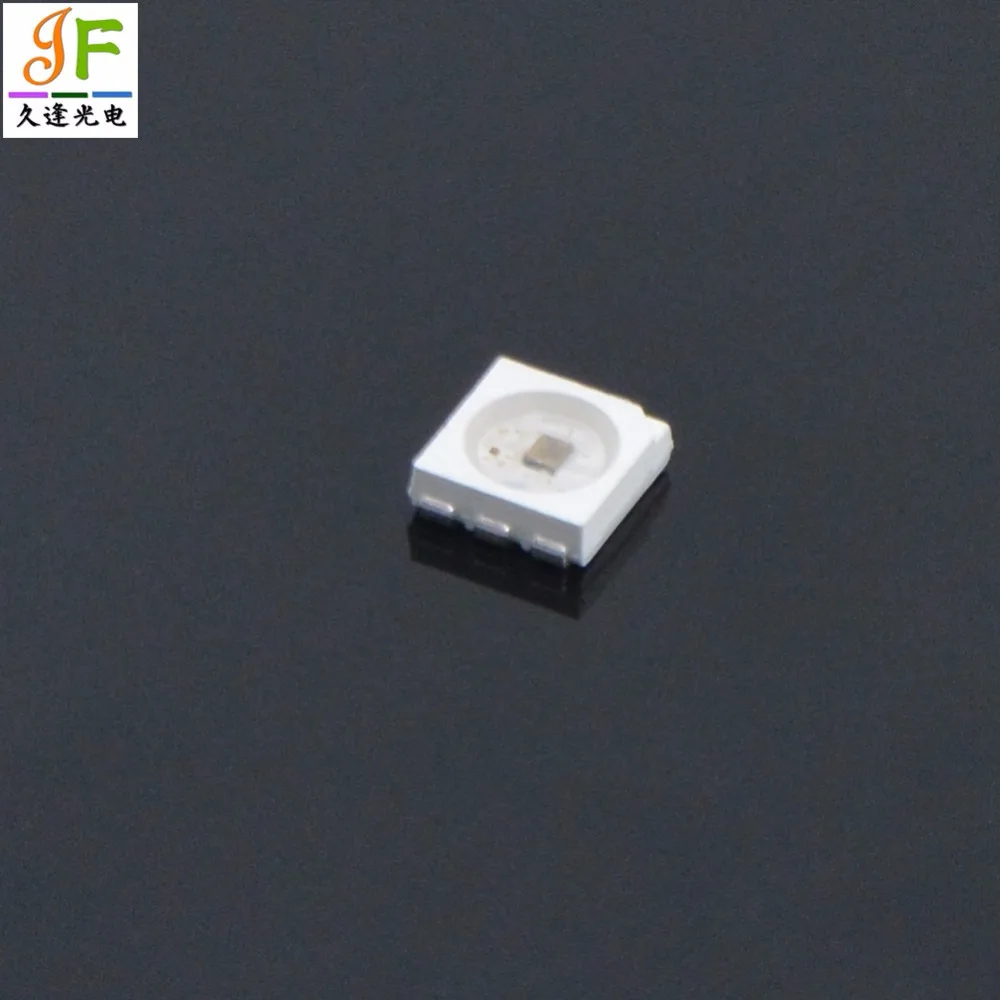

Светодиодные чипы SK9822, 10 1000 шт., 6 контактов, встроенный SMD 5050 RGB, адресуемый цвет мечты для экрана полосы, 5 В, с часами передачи данных, аналогичен APA102

SK9822Является типом ic для трехцветной RGB полосы управления и строки, этот ic использует процесс CMOS

Чтобы обеспечить трехцветный светодиодный драйвер RGB для регулировки выходного сигнала с 256 серыми шкалами и 32 настройками яркости

, APA с 2 выходными сигналами, один-часы, другой-данные, часы и данные синхронизируются, так что

Кристаллический Каскадный элемент выходного движения синхронизирован.

Особенности

Процесс CMOS, низкое напряжение, низкое потребление

Синхронизация двух полос

Выберите положительный или отрицательный трехцветный светодиодный выход RGB

8 бит (256 уровней) набор цветов, 5 бит (32 уровня) регулировка яркости

Build-20ma Выход постоянного тока

С функцией самостоятельного обнаружения сигнала для поддержки непрерывного колебания PWM

Выход, может поддерживаться статическим экраном

Применение

Светодиодный светильник

Светодиодная лента, светодиодный пиксельный модуль

Светодиодный рекламный щит светодиодный экран

Характеристики продукта

Цвет

Длина волны

Частота обновления

Напряжение

Мощность

Потребление

Вес

(Г)

Угол обзора

Размеры

(Мм)

Д * Ш * В

Операционная система

Температура

Полноцветный 1677216

R:500-650mcd

G:370-530mcd

B:120-165mcd

400 циклов

DC5V

0,2 W

(Макс.: 1 Вт)

1

160

5x5x1.4

-40-70

Описание штифта

Нет.

Контактное имя

I/O

Функция

1

VDD

П

Питание-терминал

2

VREG

О

4,5 V выход регулятора

3

CKO

О

Серия с выходным сигналом часов

4

SDO

О

Серия с выходными данными

5

Вен

I

Выбор функции самостоятельного тестирования

6

CSEL

I

Инвертируйте каскад сигнала часов

7

Полярный

I

Варианты положительного и отрицательного выхода

8

Осси

I

Вход осциллятора

9

SDI

I

Серия с Входными данными

10

CKI

I

Серия с входным сигналом часов

11

REXT

I

Источник постоянного тока для регулировки стороны

12

VSS

П

Блок питания отрицательный терминал

13

G

О

Зеленый светодиодный выход

14

R

О

Красный светодиодный выход

15

B

О

Синий светодиодный выход

(Блок-схема)

(Абсолютная максимальная оценка)

Напряжение питания ------------------0,3-6,0 В

Входное напряжение ---------------- VSS-0.3 к VDD + 0,3 V

Рабочая температура ---------------------от 40 до + 70

Температура хранения --- от-50 до + 125

Примечание:Напряжение выше указанных может привести к постоянному повреждению устройств

(Электрические характеристики)

Символ

Параметр

Состояние

Мин.

Тип.

Макс.

Единицы измерения

VDD

Напряжение питания

5,0

5,5

V

VIH

Входное Высокое напряжение

0.7VDD

VDD + 0,3

V

VH

Входное низкое напряжение

VSS-0.3

0.3VDD

V

Лол

Напряжение тока раковины (RGB)

VDD = 5 В, VOL>1 в

22,5

24,5

26,5

Ма

Рин

Тянущийся высокий

VDD = 5 В

570

К& Omega;

VREG

Напряжение регулятора (VREG)

VDD = 5 В

4,4

4,5

4,7

V

FOSC

Частота осциллятора

800

1200

КГц

(Описание функции)

(1)Каскадная структура данных

Tabdem N-LED

Глобальный бит: 5 бит (32 уровня) настройка яркости, при управлении R,G,B трехцветное значение постоянного тока, если установить Глобальный бит для 10000( 16/31)

Выходной ток в два раза превышает исходные настройки PWM

Данные

MSB& Larr; & rarr;LSB

Ток вождения

00000

0/31

00001

1/31

00010

2/31

·

11110

30/31

11111

31/31 (макс.)

PWM входные и выходные сигналы

Данные

MSB --

Рабочий цикл

00000000

0/256 (мин)

00000001

1/256

00000010

2/256

·

11111101

253/256

11111110

254/256

11111111

255/256 (макс.)

(2). Количество пикселей в секунду, отправленное на частоту CKI (FCKI), минус старт

Бит кадра разделен на номер 40, количество светодиодный бит кадра 32, если частота CKI (FCKI

) До 512 кГц. Номер пикселя (512000-40)/32 = 15998, если 50 секунд обновлений могут быть подключены

Светодиодный номер серии 15998/50 = 319. Для увеличения количества каскадных IC CKI частоты (3). Полярный пуст, R,G,B для отрицательного выхода; Полярный доступ VSS ,R,G,B-Положительный выход (4).VEN: самоопределение Поле данных до середины 3 Бит B,G,R в MSB противоположной фазы, в противном случае расценивается

В качестве неверных данных. En близко к пустому, когда само-Обнаружение; Когда VEN VSS затем активируется само-Обнаружение (5).CSEL пуст, когда CKO и CKI,RP:CSEL соединен с VSS, когда CKO по сравнению с CKI.

Посылка включает в себя: 10-1000 штSK9822Чипы
