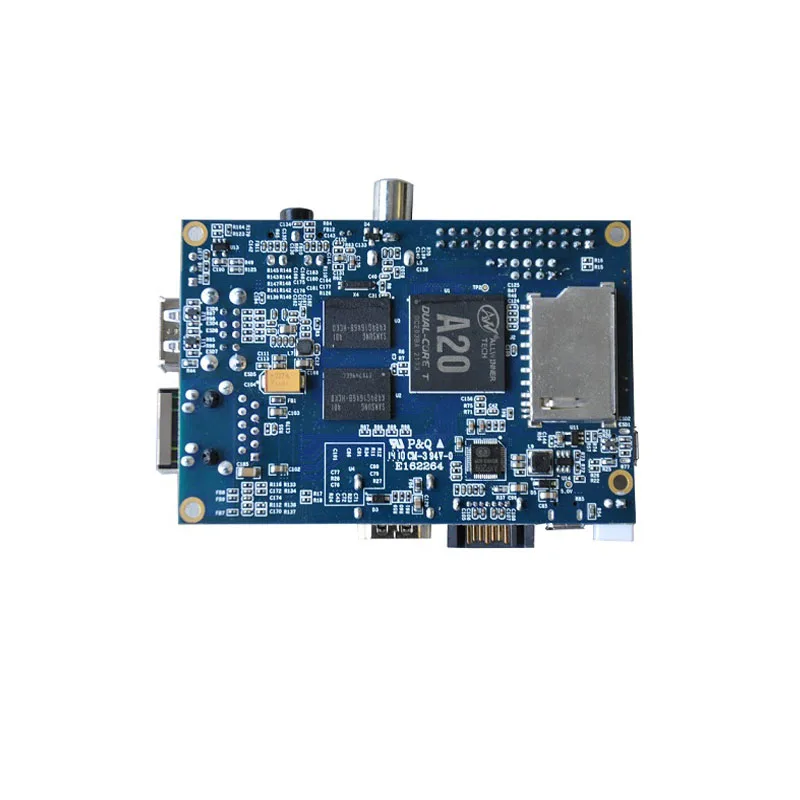

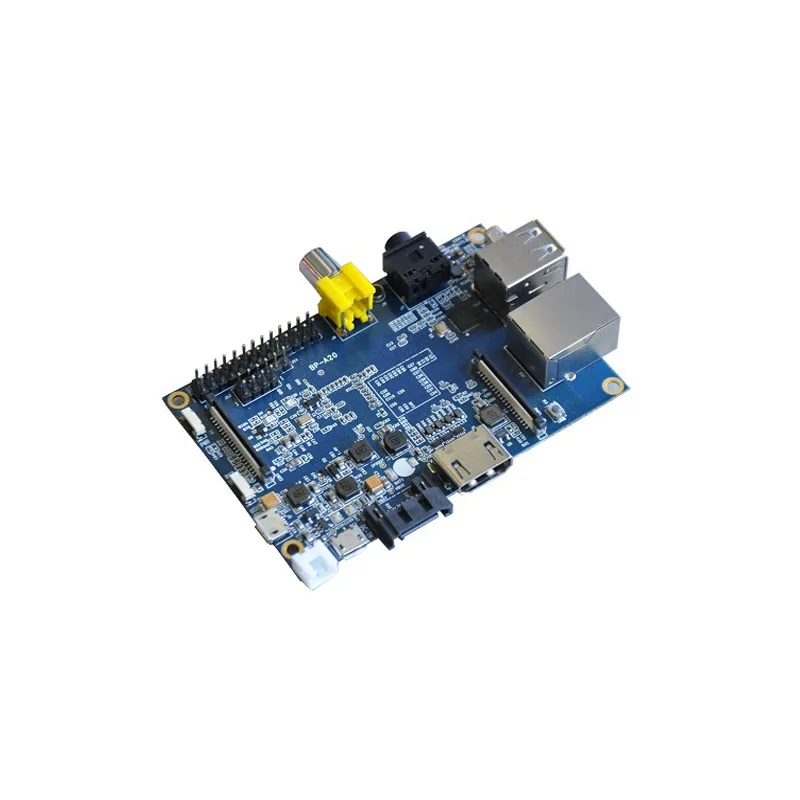

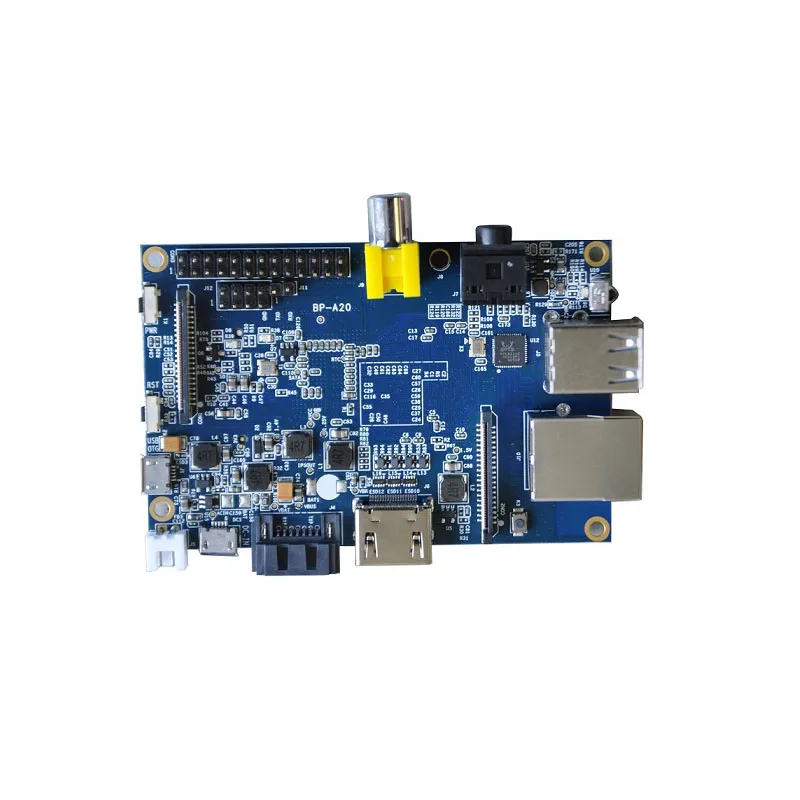

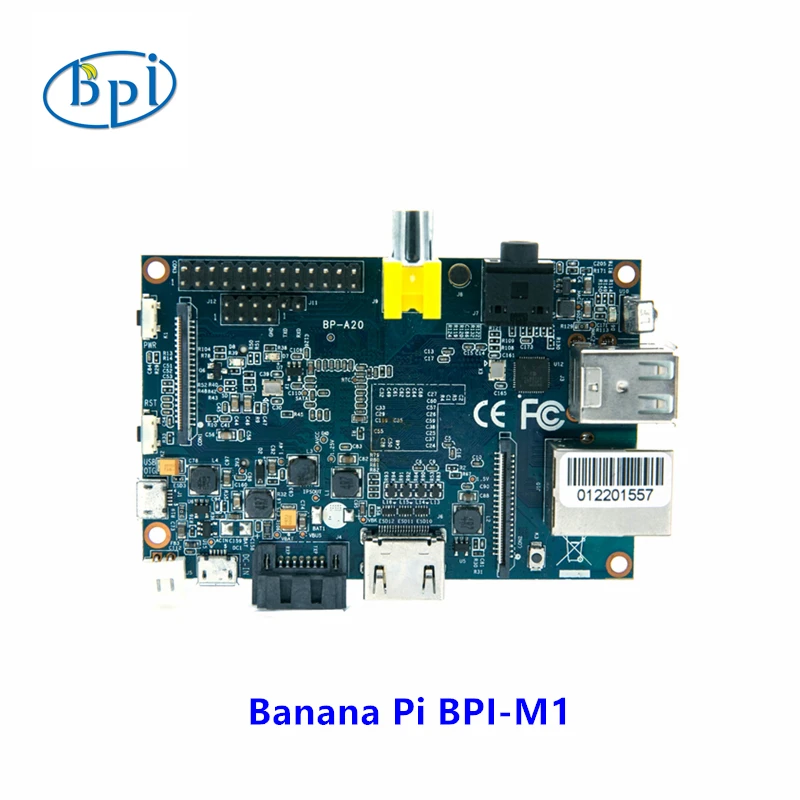

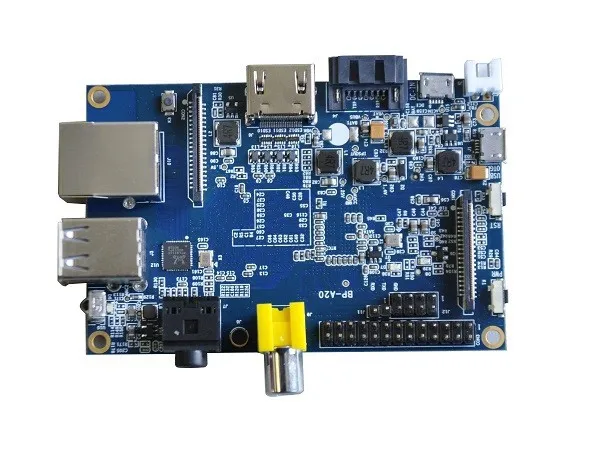

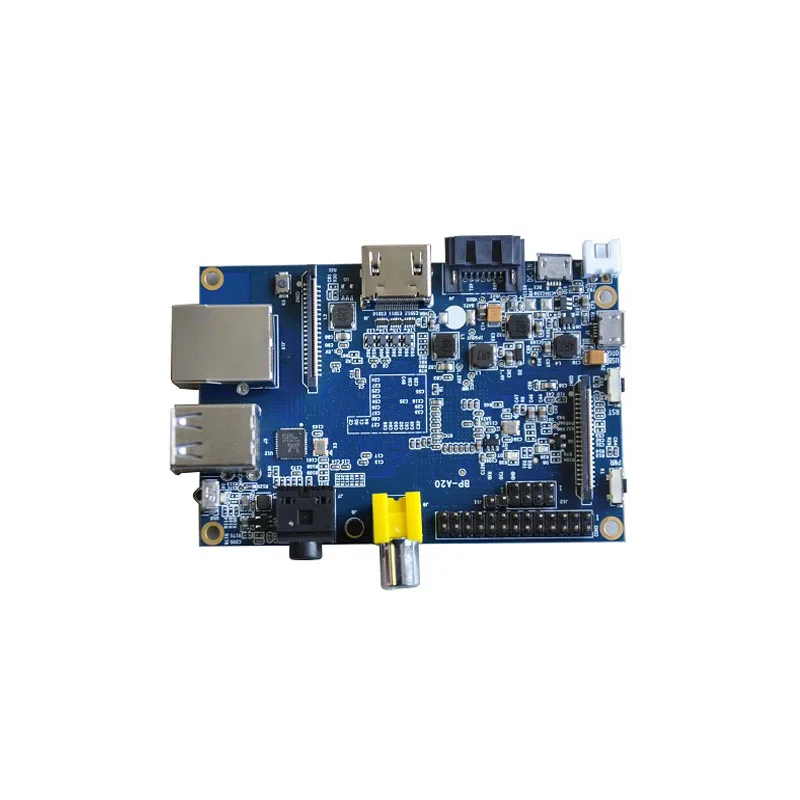

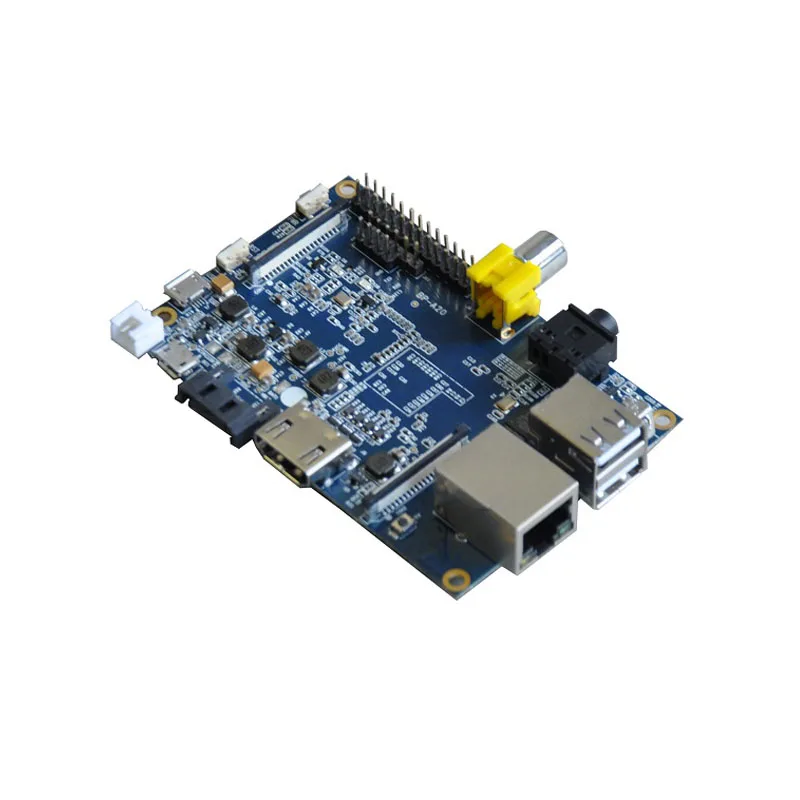

Оригинальный BPI A20 BPI M1 двухъядерный 1 Гб ОЗУ, плата с открытым исходным кодом

Оригинальный BPI-M1 Banana Pi A20 двухъядерный 1 ГБ ОЗУ макетная плата с открытым исходным кодом

Ожидается, что доставка через Epacket займет 15-30 рабочих дней, а информация о доставке будет медленно обновляться. Если вы не согласны, выберите быстрый канал логистики. Спасибо:)

Это цена за одну доску, если вам нужно, вы можете выбратьАксессуары как показано ниже:

Камера BPI OV5640, 7-дюймовый сенсорный экран, разъем питания USB (5 В 2 а)

Представление

Banana Pi-это устройство с открытой платформой, это для всех, кто хочет играть и строить с помощью технологии разработчика, а не просто использовать потребительские технологии. Благодаря нашему сообществу Запуск проектов и построение серверов-это увлекательное и передовое решение BPI-M1-это наш первый продукт в нашей цели создания Сообщества плат devlopment с открытым исходным кодом. С Banana Pi мы хотим, чтобы вы познакомились с миром DIY проектов и портативных вычислений. Мы приветствуем всех компаний, диеров и любящих технику людей в нашем сообществе! Вместе мы можем изменить ситуацию, открыть свои страсти, вдохновить окружающих и построить практический проект. Banana Pi BPI-M1-это одноплатный компьютер размером с визитную карточку и низким энергопотреблением с высокопроизводительным двухъядерным процессором AllWinner A20 SoC на частоте 1 ГГц, 1 ГБ DDR3 SDRAM, подключения Gigabit Ethernet, SATA, USB и HDMI. Она может запускать различные операционные системы, включая Android, Lubuntu, Ubuntu, Debian и Raspbian.

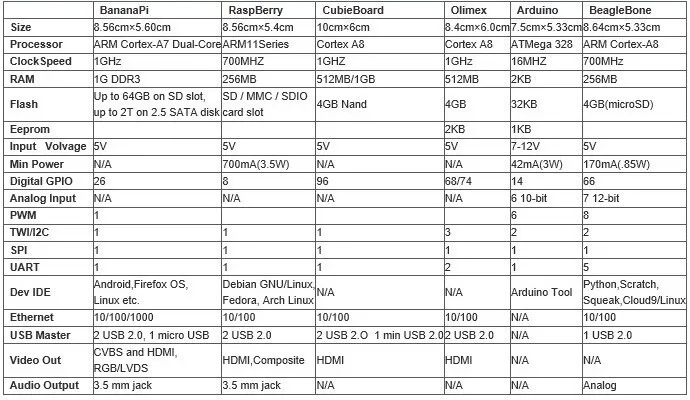

Ключевые особенности Allwinner A20 двухъядерный процессор 1,0 ГГц Mali-400 MP2 с открытым GL ES 2,0/1,1. 1 Гб оперативной памяти DDR3. 1x интерфейс SATA. 1x гигабитный LAN 1x USB otg и 2x USB 2,0 1X микрофон Выход AV vide Выход HDMI ИК Интерфейс камеры CSI Интерфейс дисплея DSI 26-контактный gpio Оборудование Аппаратное обеспечение Банан Пи BPI-M1 Процессор Двухъядерный A20 ARM Cortex -A7 Графический процессор ARM Mali 400 MP2; Соответствует OpenGL ES 2,0/1,1 Память 1 ГБ DDR3 Сеть 10/100/1000 Ethernet8P8C(1000BASE-T) Видео вход Входной разъем CSI позволяет подключить Разработанный модуль камеры Видеовыходы HDMI, CVBS, LVDS/RGB Аудиовыходы Разъем 3,5 мм и HDMI Источники питания 5 вольт постоянного тока через Micro USB или GPIO Порты USB 2,0 2 (напрямую от Allwinner A20 chip) Гпио GPIO, UART, шина I2C, шина SPI, с двумя выбираемыми чипами,CAN-автобус, ADC, PWM, + 3,3 В, + 5 В, GND Светодиодный Клавиша питания и 8P8C Хранение SATA 2,0, Контактный разъем GPIO

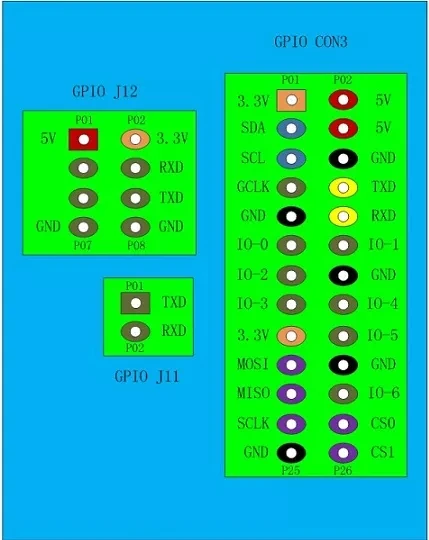

Banana Pi BPI-M1 имеет 26-контактный разъем GPIO, который соответствует модели a и модели B Raspberry Pi. Ниже приведен Разъем Banana Pi GPIO

Примечание: 5V1,5V2 поддерживает только выход, не поддерживает Вход

Спецификация разъема камеры CSI:

Разъем для камеры CSI разъем для камеры CSI-это 40-контактный разъем FPC, который может подключать внешний модуль камеры с правильным сопоставлением сигнальных контактов. Определения контактов интерфейса CSI показаны ниже. Это Помечено на плате Banana Pi как «CON1 & Prime;.

40-контактный GPIO Banana pi BPI-M1 Контактный разъем CSI GPIO Имя булавки Гпио Кон1 P01 Линейл CON1 P02 Линейр Кон1 P03 VCC-CSI Кон1 P04 ADC \ _ X1 Кон1 P05 GND Кон1 P06 ADC \ _ X2 Кон1 P07 FMINL CON1 P08 ADC \ _ Y1 Кон1 P09 FMINR Кон1 P10 ADC \ _ Y2 Кон1 P11 GND Кон1 Р12 CSI-FLASH PH17 Кон1 р13 LRADC0 Кон1 Р14 TWI1-SDA PB19 Кон1 Р15 LRADC1 Кон1 р16 TWI1-SCK PB18 CON1 P17 CSI-D0 Пэ4 Кон1 P18 CSI0-STBY-EN PH19 Кон1 P19 CSI0-D1 Пэ5 Кон1 р20 CSI-PCLK PE0 Кон1 P21 CSI-D2 Пэ6 Кон1 Р22 CSI0-PWR-EN PH16 Кон1 Р23 CSI-D3 Пэ7 Кон1 Р24 CSI0-MCLK Пэ1 Кон1 Р25 CSI-D4 Пэ8 Кон1 Р26 CSI0-RESET дюйма PH14 Кон1 р27 CSI-D5 П9 Кон1 р28 CSI-VSYNC Пэ3 Кон1 P29 CSI-D6 Пэ10 Кон1 Р30 CSI-HSYNC Пэ2 Кон1 P31 CSI-D7 Пэ11 Кон1 Р32 CSI1-STBY-EN PH18 Кон1 P33 Сброс \ # Кон1 Р34 CSI1-RESET дюйма PH13 Кон1 P35 CSI-IO0 PH11 Кон1 р36 Хпр Кон1 P37 HPL Кон1 P38 IPSOUT Кон1 P39 GND Кон1 Р40 IPSOUT

LVDS (интерфейс ЖК-дисплея)

Разъем LVDS представляет собой 40-контактный разъем FPC, который может подключить внешнюю ЖК-панель (LVDS) и модуль сенсорного экрана (I2C). Определения контактов этого разъема показаны ниже. Это Помечено на плате Banana Pi как «CON2 & Prime;.

LVDS GPIO от Banana pi BPI-M1 Контактный LVDS Имя булавки Многофункциональный выбор Гпио Мульти 1 Мульти 2 CON2 P01 IPSOUT \ (выход 5 В) CON2 P02 TWI3-SDA Пи1 CON2 P03 IPSOUT \ (выход 5 В) CON2 P04 TWI3-SCK Пи0 CON2 P05 GND CON2 P06 LCD0-IO0 PH7 CON2 P07 LCDIO-03 PH12 CON2 P08 LCD0-IO1 PH8 CON2 P09 LCD0-D0 LVDS0-VP0 Пд0 Кон2 Р10 PWM0 PB2 CON2 P11 LCD0-D1 LVDS0-VN0 ПД1 CON2 P12 LCD0-IO2 PH9 CON2 P13 LCD0-D2 LVDS0-VP1 ПД2 CON2 P14 LCD0-DE Пд25 CON2 P15 LCD0-D3 LVDS0-VN1 Пд3 CON2 P16 LCD0-VSYNC CON2 P17 LCD0-D4 LVDS0-VP2 Пд4 CON2 P18 LCD0-HSYNC CON2 P19 LCD0-D5 LVDS0-VN2 Пд5 Кон2 р20 LCD0-CS Кон2 р21 LCD0-D6 LVDS0-VPC Пд6 Кон2 Р22 LCD0-CLK Пд24 Кон2 Р23 LCD0-D7 LVDS0-VNC Пд7 Кон2 Р24 GND Кон2 Р25 LCD0-D8 LVDS0-VP3 Пд8 Кон2 Р26 LCD0-D23 Пд23 Кон2 р27 LCD0-D9 LVDS0-VN3 Пд9 CON2 P28 LCD0-D22 Пд22 CON2 P29 LCD0-D10 Пд10 Кон2 Р30 LCD0-D21 Пд21 CON2 P31 LCD0-D11 Пд11 Кон2 Р32 LCD0-D20 Пд20 CON2 P33 LCD0-D12 Пд12 Кон2 Р34 LCD0-D19 Пд19 CON2 P35 LCD0-D13 Пд13 CON2 P36 LCD0-D18 Пд18 CON2 P37 LCD0-D14 Пд14 CON2 P38 LCD0-D17 Пд17 Кон2 Р39 LCD0-D15 Пд15 Кон2 Р40 LCD0-D16 Пд16

Спецификация UART:

Jumper J11-это интерфейс UART. Для разработчиков Banana Pi это простой способ получить выход консоли UART для проверки состояния системы и сообщения журнала.

Джемпер J11 банан Пи BPI-M1 Значок J11 Имя булавки Многофункциональный выбор Гпио Мульти 1 Мульти 2 J11 Pin1 TXD UART0-TX PB22 J11 Pin2 RXD UART0-RX PB23

Jumper J12 обеспечивает источник питания в том числе 3,3 В и 5 В. Здесь есть пара выходных сигналов UART TX/RX.

Джемпер J12 банан Пи BPI-M1 Разъем J12 Имя булавки Многофункциональный выбор Гпио Мульти 1 Мульти 2 J12 Pin1 5 В J12 Pin2 3,3 В J12 Pin3 NC IO-7 PH5 J12 Pin4 RXD UART7 \ _ RX Пи21 J12 Pin5 NC IO-8 PH3 J12 Pin6 TXD UART7 \ _ TX PI20 J12 Pin7 GND J12 Pin8 GND Список всех определений GPIO:

:
