Комплект модуля беспроводной передачи данных LORA SX1276SX1278 1 Вт, 2 шт.

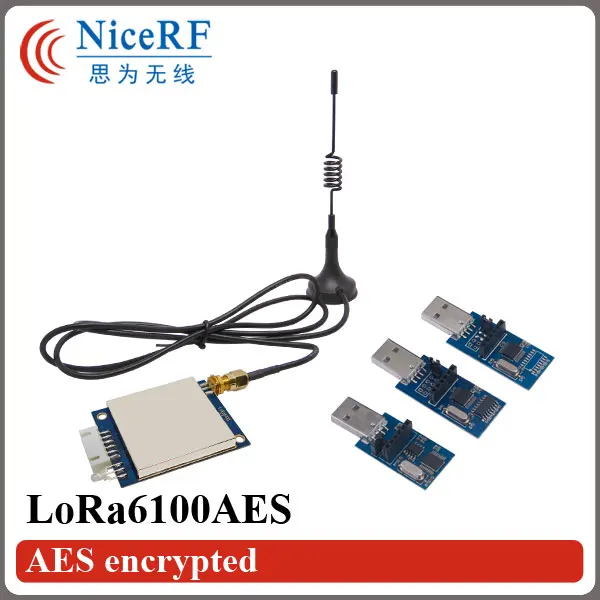

Комплект из 2 предметовLora6100AES-1W AES зашифрованный LORA высокой мощности беспроводной трансивер модуль передачи данных Комплект

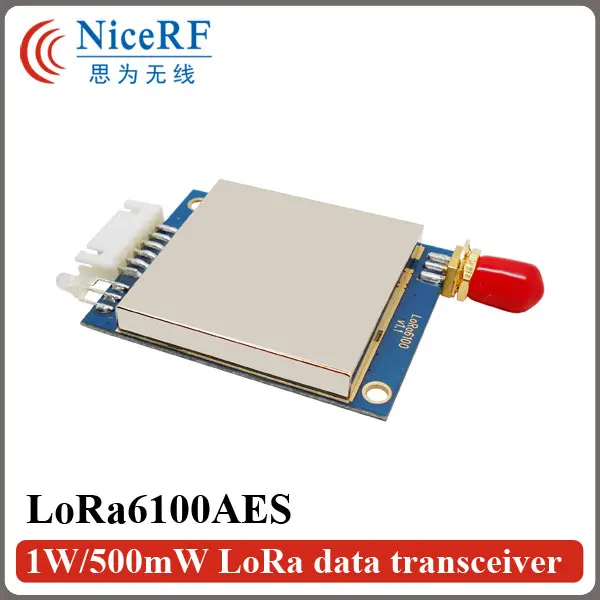

2 шт. * LoRa6100AES-TTL-433 (беспроводной радиочастотный модуль приемопередатчика в TTL интерфейсе 433 МГц 30dBm 1 Вт)

2 шт. * SW433-XP1M (беспроводная RF присоска антенна в 433 МГц)

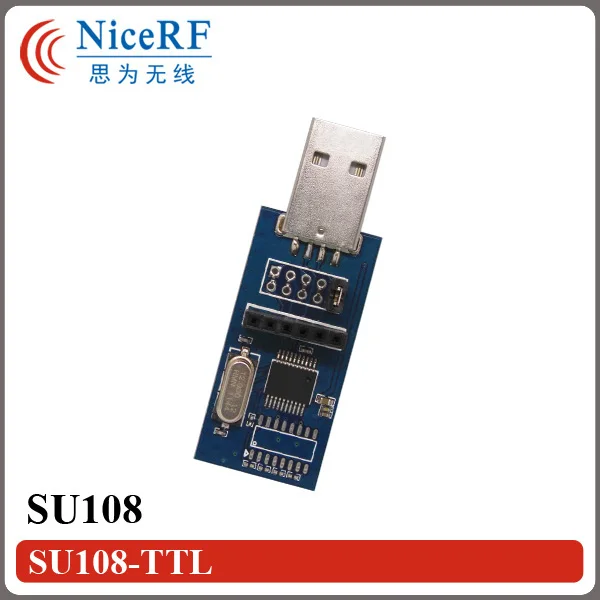

1 шт. * SU108-TTL (TTL интерфейс USB плата моста)

Если вам нужен 470 МГц/868 МГц/915 МГц или RS485/RS232 интерфейс, пожалуйста, оставьте нам массаж.

.

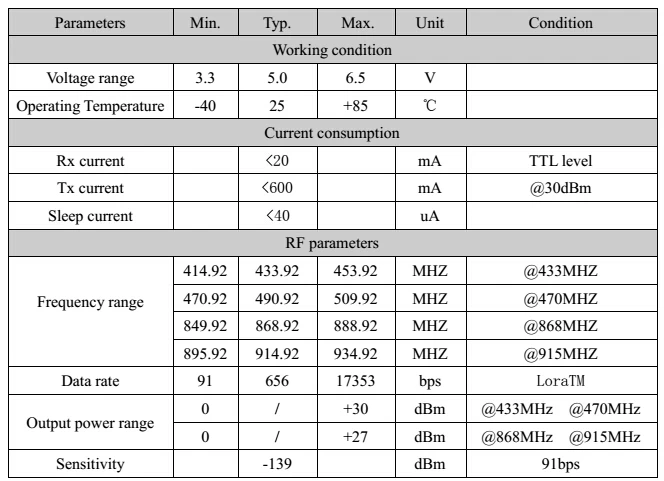

Технические характеристики:

Примечание: высокое качество 3,3 V LDO интегрировано и Pin CS/набор 3,3 V интерфейсом. TXD/RXD также 3,3 V для LoRa6100AES-TTL

Особенности

Дальность передачи в открытой местности до 5000 метров @ 91bps

433/470/868/915 МГц (настраиваемый)

40 каналов

Модуляция lora

Интерфейс: TTL/RS232/RS485

Чувствительность: -139 дБм

Максимальная выходная мощность: 100 мВт (+ 20 дБм)

Рабочее напряжение: 3,3 ~ 6,5 V

Рабочая температура: -40 ~ + 85 °C

Применение

Пульт дистанционного управления телеметрии

Удаленного счетчика

Система безопасности

Промышленная система сбора и обработки данных

Домашней автоматизации

Беспроводной передачи данных

Система контроля доступа

Для системы управления роботом

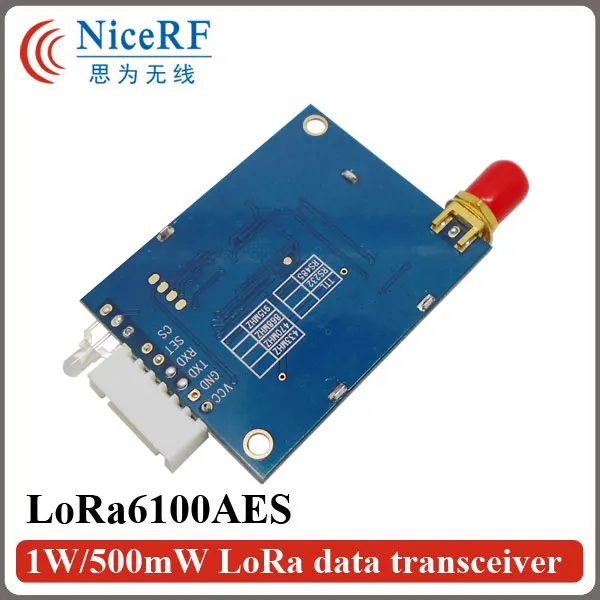

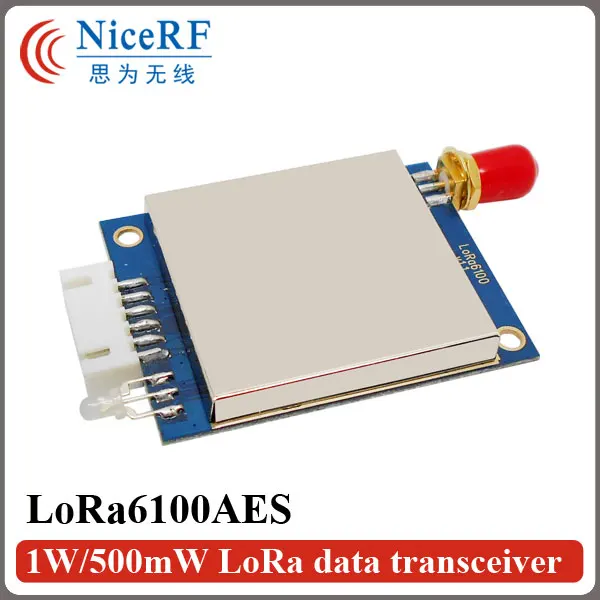

Демонстрация товара

Применение цепи

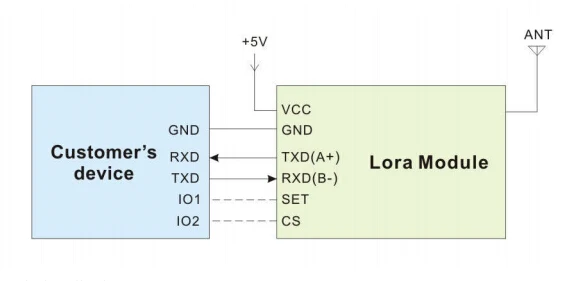

Типичная схема приведена ниже:

Примечание: заземляющий штырь модуля и устройства должен быть соединен вместе.

Типичное применение:

Управление

1) Сброс питания

Стандартный питающее напряжение 5 вольт постоянного тока (обычная литиевая батарея 4,2 V также применяется), после того, как работает onreset, TX светодиодный (красный) и RX светодиодный (синий) мигнет 3 раза, (Если нет света, модуль может быть поврежден), общее время сброса составляет около 2 с.

2) режим работы

CS и SET Pin внутри вытягиваются. Потяните CS pin high или оставьте его открытым, сделав LoRa6100

Войдите в рабочий режим.

В рабочем режиме, LoRa6100 остается в режиме приема и ждать сигнала серии и радиочастотного сигнала.

SV6100 может подключаться к любому устройству, которое является стандартным интерфейсом TTL.

Когда сигнал серии приходит, LoRa6100 проверит входной сигнал серии, если есть какая-либо ошибка, а затем

Передавайте полученные данные автоматически через RF, если не обнаружены ошибки.

При поступлении радиочастотного сигнала, LoRa6100 проверит входные радиочастотные сигналы, если есть какая-либо ошибка, а затем

Передавайте полученные данные через порт серии автоматически, если не обнаружены ошибки.

Когда один пакет успешно передан, красный светодиодный мигнет один раз.

Когда один пакет получен и проверен без проблем, синий светодиодный мигнет один раз.

Самый простой способ тестирования модуля-это использование компьютера. Соответствующее программное обеспечение для ПК-серия

Помощник отладки» можно загрузить по адресу: http://www.nicerf.com/downpwd.aspx?id=102, пароль

Для загрузки-«nicerf». Применение r может Применение наш USB доска мост SU108 -TTL для подключения SV6100 с

Компьютера.

GUI программного обеспечения, как показано ниже:

Lora6100 передает данные прозрачно. В одной стороне, вход сигнала к передатчику, в другой стороне

(Приемник), сигнал будет таким же, как на входе. Сигнал зашифрован, чтобы гарантировать

Безопасность во время передачи. Последовательный порт или компьютер с USB мостовой платой можно использовать для ввода

Сигнал к модулю. Ниже находится GUI для передачи и приема данных.

3) данных

Один пакет более 200 байт-это длинная посылка. Скорость передачи данных RF должна быть установлена на 2 уровня выше, чем

Данные серии для передачи длинной посылка. Расстояние будет короче с более высокой частотой RF данных.

Например, если скорость последовательных данных составляет 4800, скорость передачи данных RF должна быть установлена на 17353bps или выше для

Продолжительная посылка

4) режим настройки

В рабочем режиме, потяните низко установочный штырь, чтобы заставить LoRa6100 в режим настройки. При использовании USB

Мостовая доска, Просто наденьте короткую крышку, чтобы войти в режим настройки.

В режиме настройки будет включаться синий и красный светодиодный светильник.

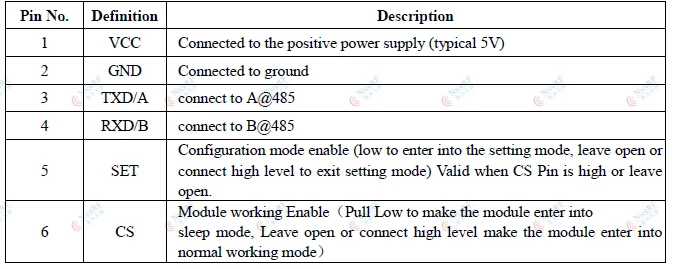

Разрешение:

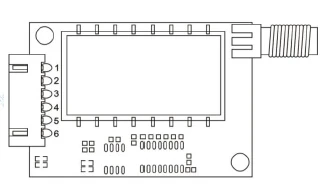

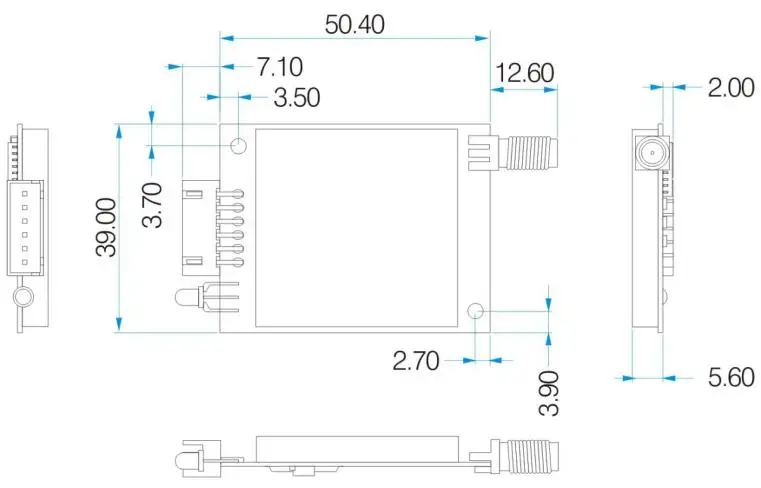

Machinism Размеры:

Вспомогательное оборудование:

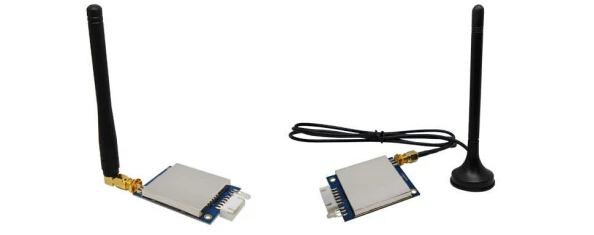

Как подключить антенну: антенна важна в общении. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Советы для антенны:

* Не близко к земле, металлу, магниту, большому току;

* Если вы пользуетесь присоской антенной, потяните провод как можно ровнее, присоска основа должна прилипать к металлу

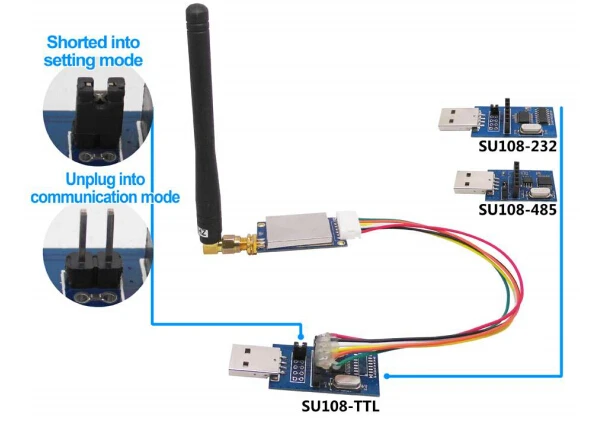

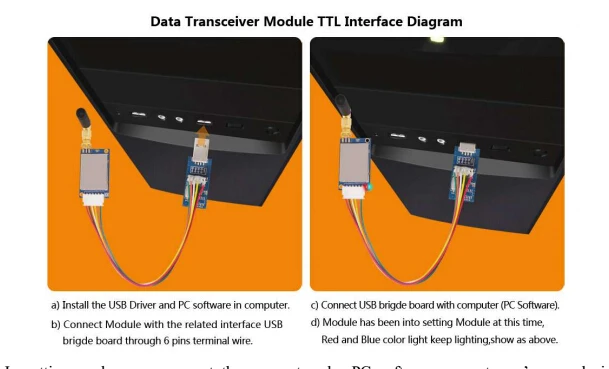

Как использовать usb-плату для моста:

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК. Есть 3 типа usb-моста, который SU108-TTL/ SU108-232 / SU108-485.SU108 -TTL для интерфейса TTL, SU108-232 для интерфейса 232, SU108-485 для интерфейса 485. Пользователь должен выбрать правильный usb-мост, соответствующий модулю RF. SU108 -TTL предназначен для модуля интерфейса TTL SV610.

Примечание: для аксессуаров (антенна и usb-плата моста), пожалуйста, свяжитесь с нами, мы предоставим вам другие ссылки для покупки.

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем для детей 10 лет опыт разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы изучить чехол.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отклоненные поставки.

Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.

* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.

* Если вам нужна быстрая доставка, как DHL или другие, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.

С тремя защиты

* Полиэтиленовый пакет для покрытия

* Пузырчатый мешок для защиты

* Наконец, желтая коробка для доставки

Информация о возврате товара

1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).

3. Возвращенный товар должен быть в первоначальном состоянии.

4. Мы можем вернуть Ваши деньги без стоимости доставки.

1. Мы ценим Ваше удовлетворение и положительные отзывы. Пожалуйста, оставьте положительные отзывы и 5 звезд, если вы удовлетворены нашими товарами и услугами.

2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

Время доставки

1. Заказ образца: 1-3 дня

2. Обычный заказ: 3-7 дней

3. Заказ OEM: 7-15 дней

4. Проект ODM: время разработки составляет около 1 месяца после подтверждения всех деталей.

Гарантия

1.100% тест низкий чем 0.05% бракованный тариф

2. Бесплатная техническая поддержка

Минимальная партия

1. Заказ образца: 2 шт/пара

2. Заказ OEM: более 1000 шт.

После продажное Услуги

1. Дайте замену, если есть вопрос качества части в будущем заказе

2. Оцените таможенный риск и выберите самую безопасную транспортную компанию в разный период

3.Fllow статус время от времени до того, как товары прибудут в руки клиента

4. Гарантия NiceRF не распространяется на товары, приобретенные через вечерние verdors

А) Почему модуль не может правильно общаться?

1) Проверьте, установлен ли диапазон, канал, скорость, идентификатор сети одинаковый;

2) Проверьте, есть ли Ошибка подключения питания;

3) Проверьте, включен ли модуль (CS high);

4) Проверьте правильность подключения антенны;

5) Проверьте, поврежден ли модуль.

Б) Почему расстояние передачи не так далеко, как должно быть?

1) пульсация источника питания слишком большая;

2) типы антенн не совпадают или не установлены должным образом;

3) Окружающая среда является жестким, сильным источником помех;

4) окружающие коканальные помехи;

В) Почему получение данных неверно?

1) неправильные настройки параметров;

2) интерфейс данных модуля плохой.

D) Почему я должен использовать антенны?

Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Е) какой тип платы USB моста я должен использовать?

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
