Описание:

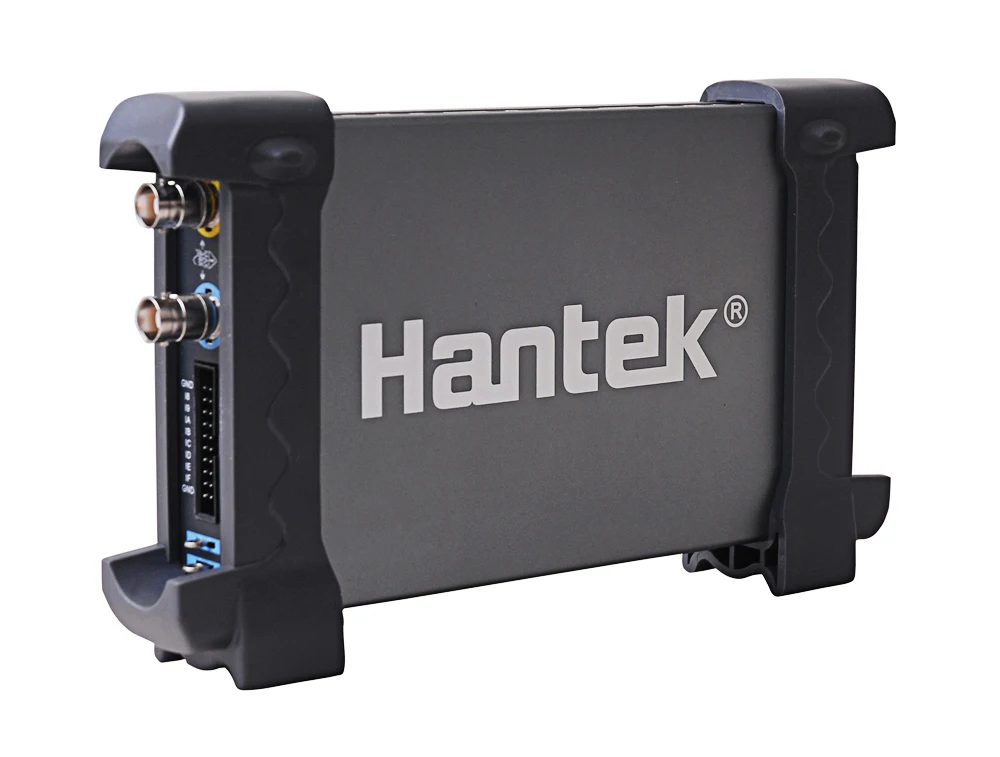

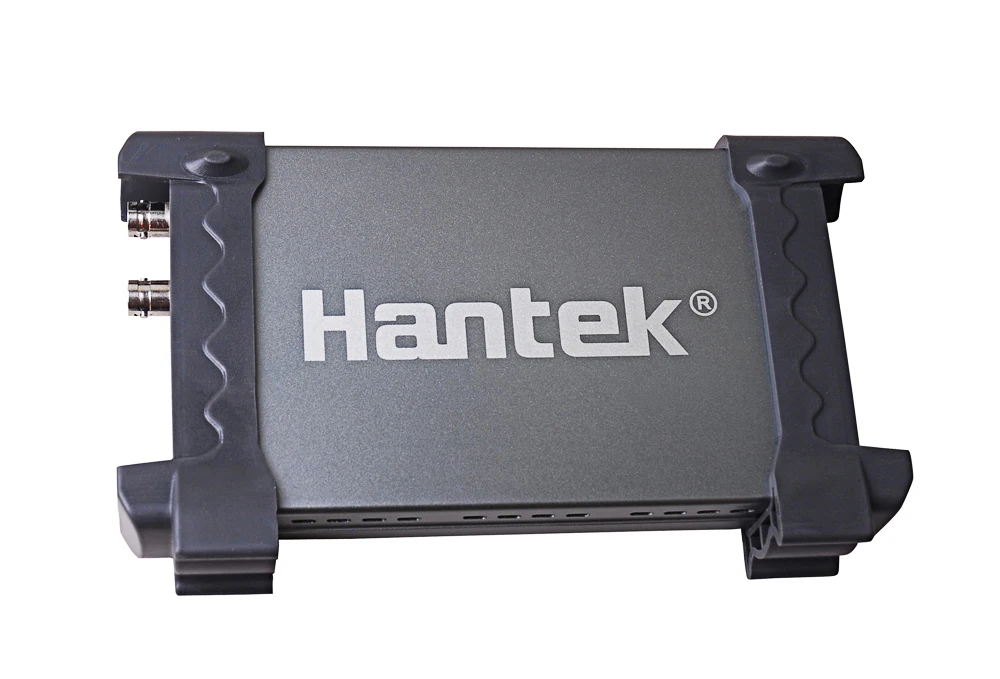

Полоса пропускания 20 МГц; Частота образцов 48MSA/s; Логический анализатор 16 каналов; Отличный промышленный дизайн-тот же анодированный алюминиевый корпус, что и iPad, которая не только красива и со вкусом, но и значительно повышает твердость поверхности алюминиевого сплава и обладает хорошей термостойкостью и сильной износостойкостью. Стандартный интерфейс USBXI (TM), легко вставляется в корпус USBXI (TM) для создания комбинированного инструмента.
Особенности продукта:
-Отличный промышленный дизайн-тот же анодированный алюминиевый корпус, что и iPad, который не только красиво и со вкусом, но и значительно повышает твердость поверхности из алюминиевого сплава и обладает хорошей термостойкостью и сильной износостойкостью.

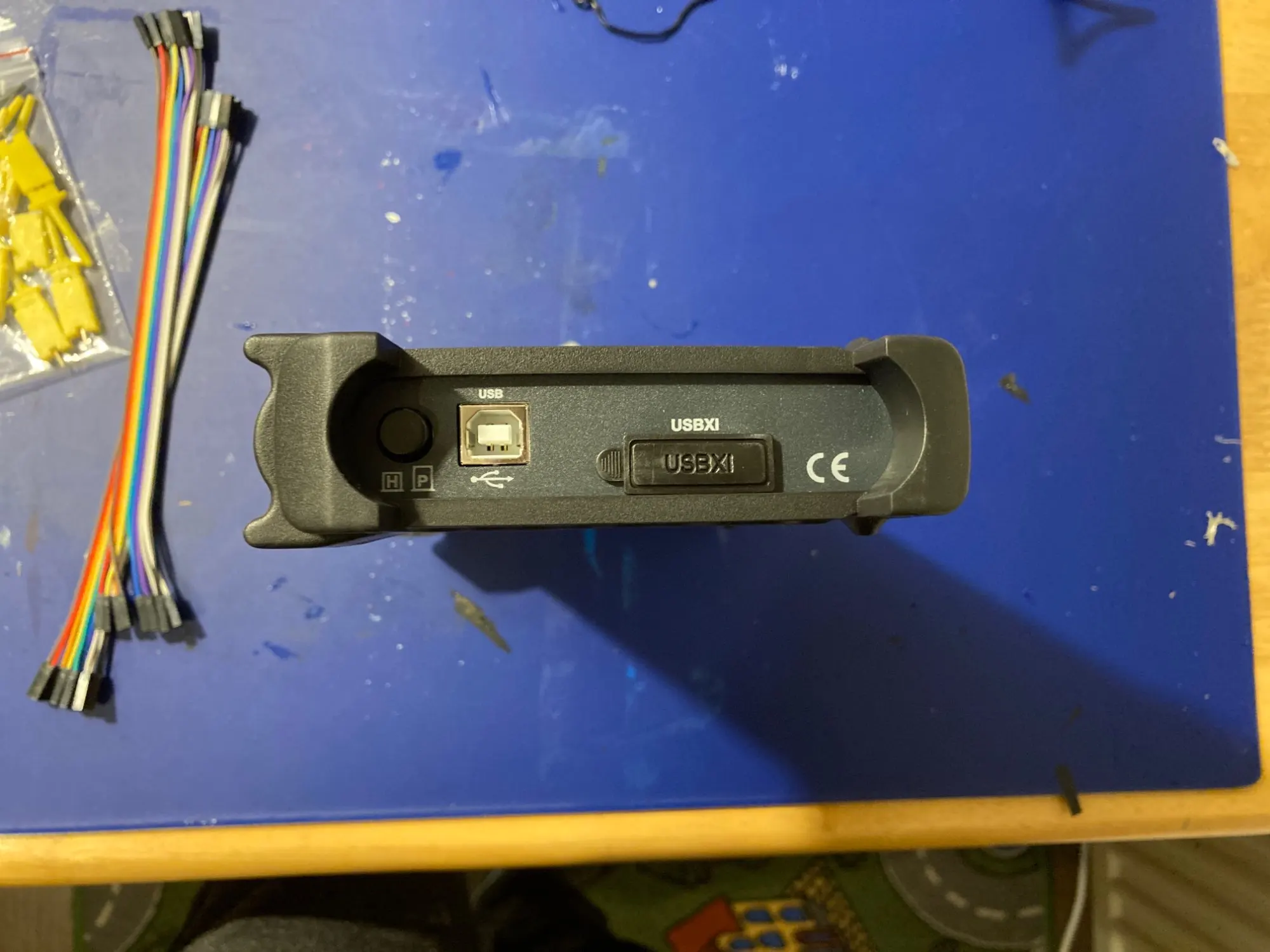

-Стандартный интерфейс USBXITM, легко вставляется в корпус USBXITM, чтобы создать комбинационный инструмент.
-Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.
-Подходит для ноутбука, обслуживания линии продукции, легко используется в бизнесе.
-Размеры (мм):205(L) x120(W) x35(H), легко переносятся.
-Высокая производительность, 48 мс/с выборкой в реальном времени, полоса пропускания 20 МГц.
-16 Каналы логический анализатор, 10 МГц;
-Операционная система: Windows S8, Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.
-23 функции измерения, проходят/не проверяются, подходят для технического применения.

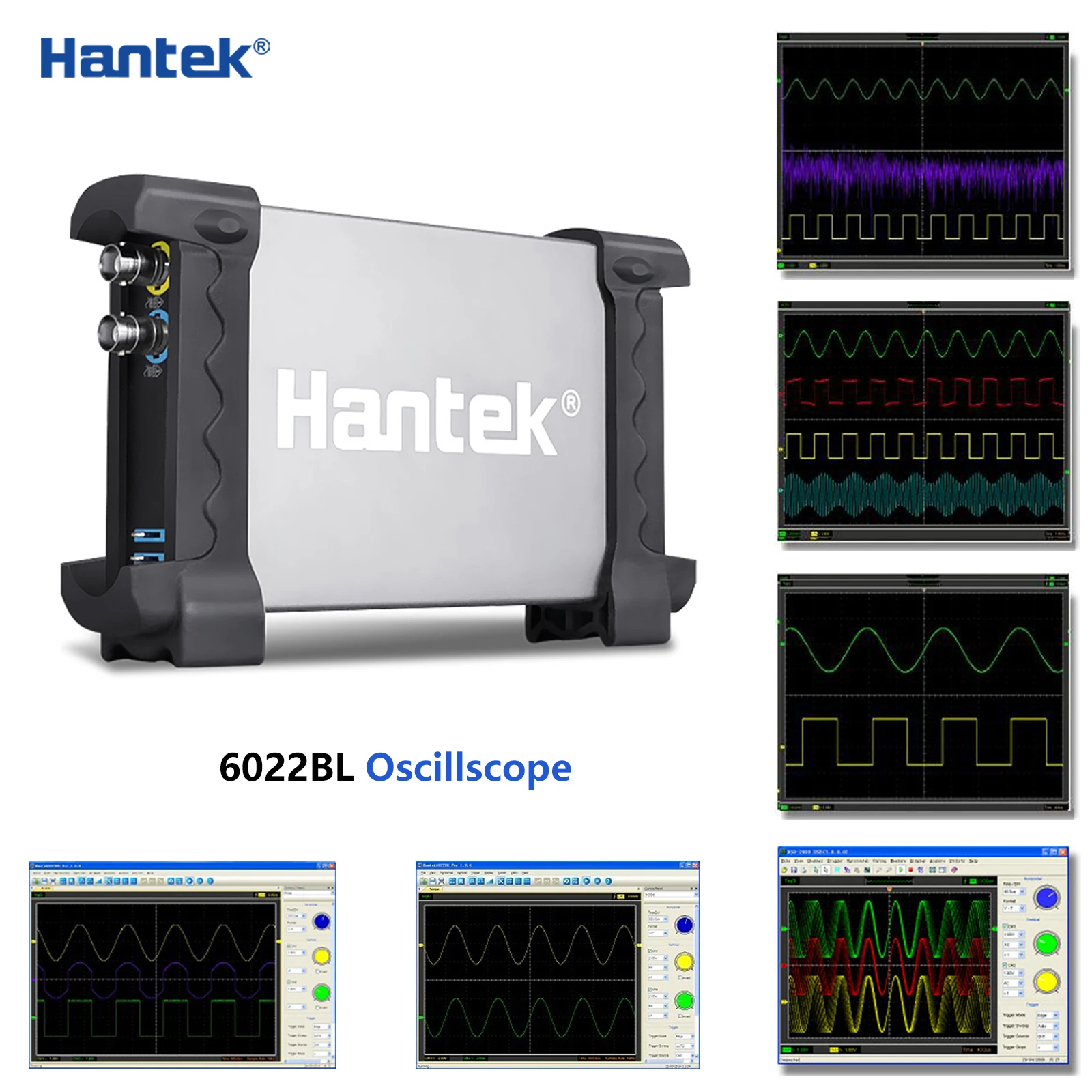

-Средний сигнал, стойкость, интенсивность, инвертирование, сложение, вычитание, умножение, деление, X-Y печати.
-Сохранение формы сигнала: текстовый файл, графический файл jpg/bmp, файл MS excel/word.
-FFT
-Один компьютер может легко подключить много DSO, расширить канал.
-Labview \ VB \ VC второй экземпляр дизайна.
Спецификация:
Модель
Hantek6022BL
Особенности осциллографа
Полоса пропускания
20 МГц
Канал
2 (цифровой) + 16 (логика)
Частота образцов
48MSa/s
Глубина памяти
1 м
Время подъема
17,5ns
Точность временной базы
50ppm
Диапазон временных рамок
4ns/div-1h/div (шаг by1-2-4)
Входное отверстие
1 м 25 ПФ
Входная чувствительность
10 мВ/div-5V/Див
Вертикальное разрешение
8 бит
Диапазон вертикального положения
10 мВ ~ 5 В/div x1 зонд; 100 мВ ~ 50 В/div x10 зонд;1V ~ 500V/div x100 зонд; 10V ~ 5KV/div x1000 зонд
Точность постоянного тока
3%
Ограниченная полоса пропускания
20 МГц
Тип триггера
Край, альтернатива
Источник запуска
CH1, CH2, EXT, EXT/10
Математика
+,-, X, ÷,FFT, Invert
Измерение курсора
Крест, Трассировка, горизонтальный, вертикальный
Автоматическое измерение
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл
Особенности логического анализатора
Канал
16
Макс. Импенданс
1 м (C = 7.5pF)
Макс. Напряжение
0V ~ 5,5 V
Макс. Образец
48 м
Полоса пропускания
10 МГц
Совместимый вход
TTL, LV TTL, CMOS
Глубина памяти
1 м/ч
Общие особенности
Мощность
Usb-порт
Размеры
205 мм x 120 мм x 35 мм
Вес
0,382 кг
Стандартный зонд
2 x PP80

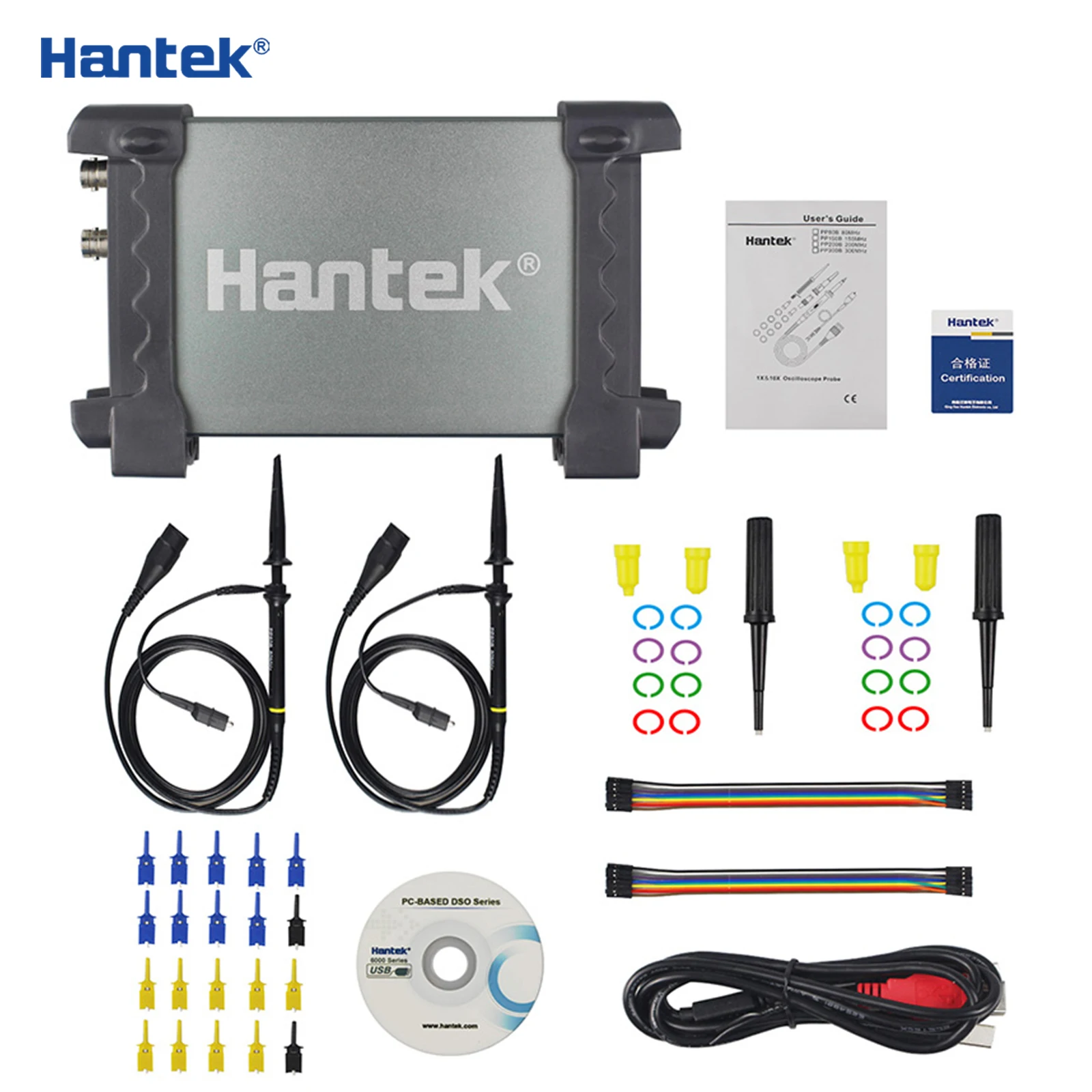

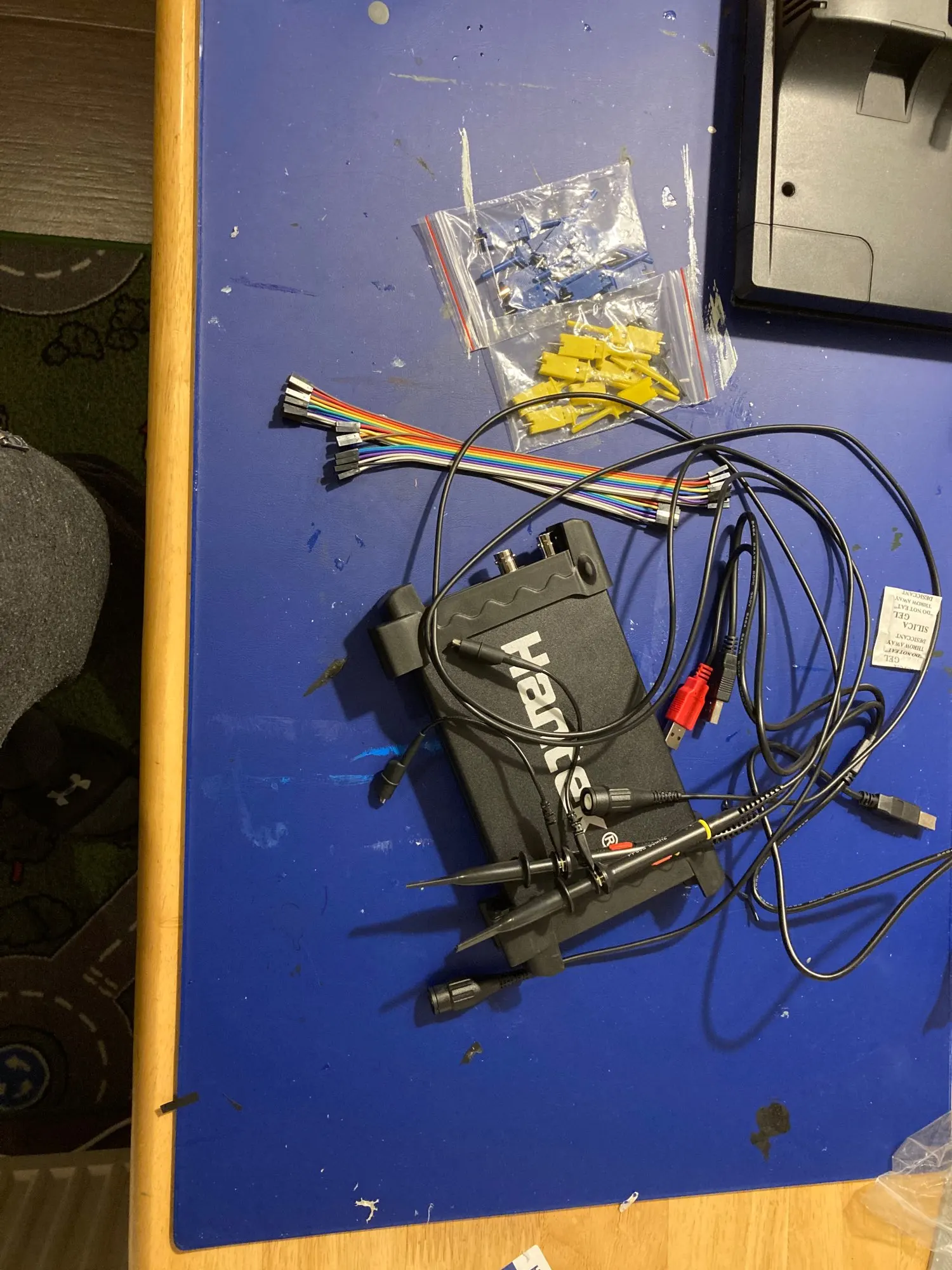

Более пристальный взгляд:

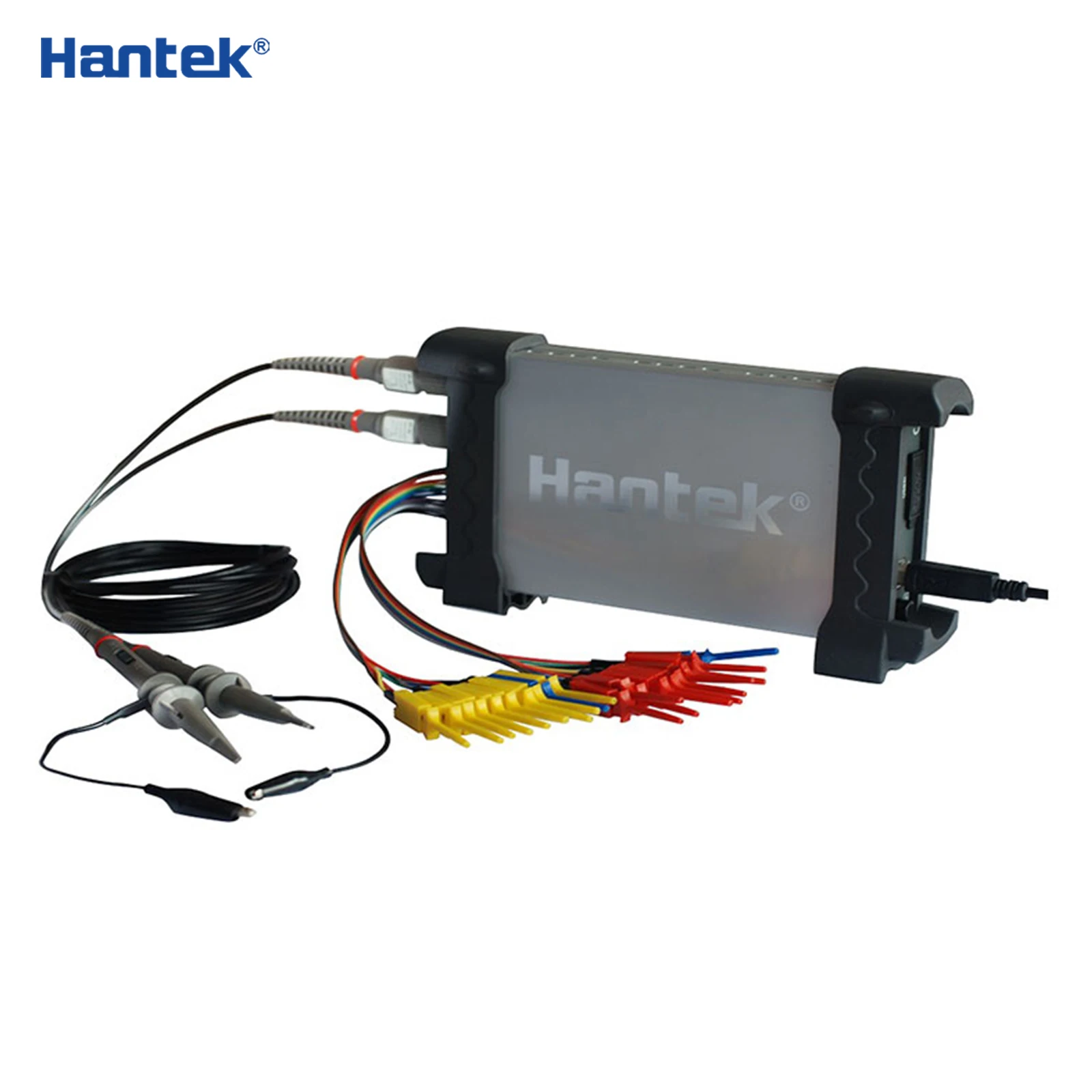

1 хост осциллографа
1 х USB кабель
1 X CD

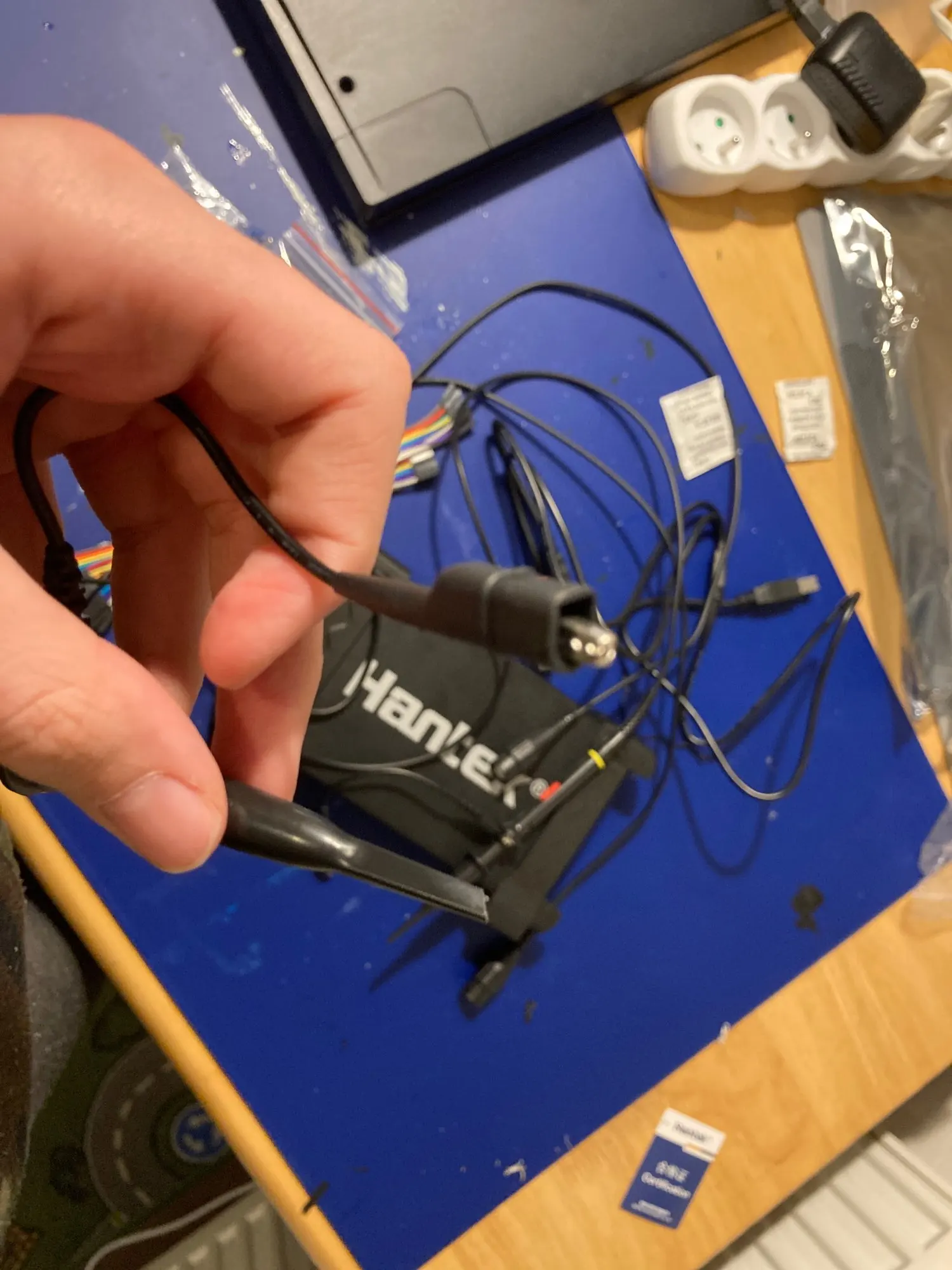

2 зонда
2 X пакет зондов логического анализатора
2 кабеля
Руководство пользователя (на английском языке)-1 шт.
