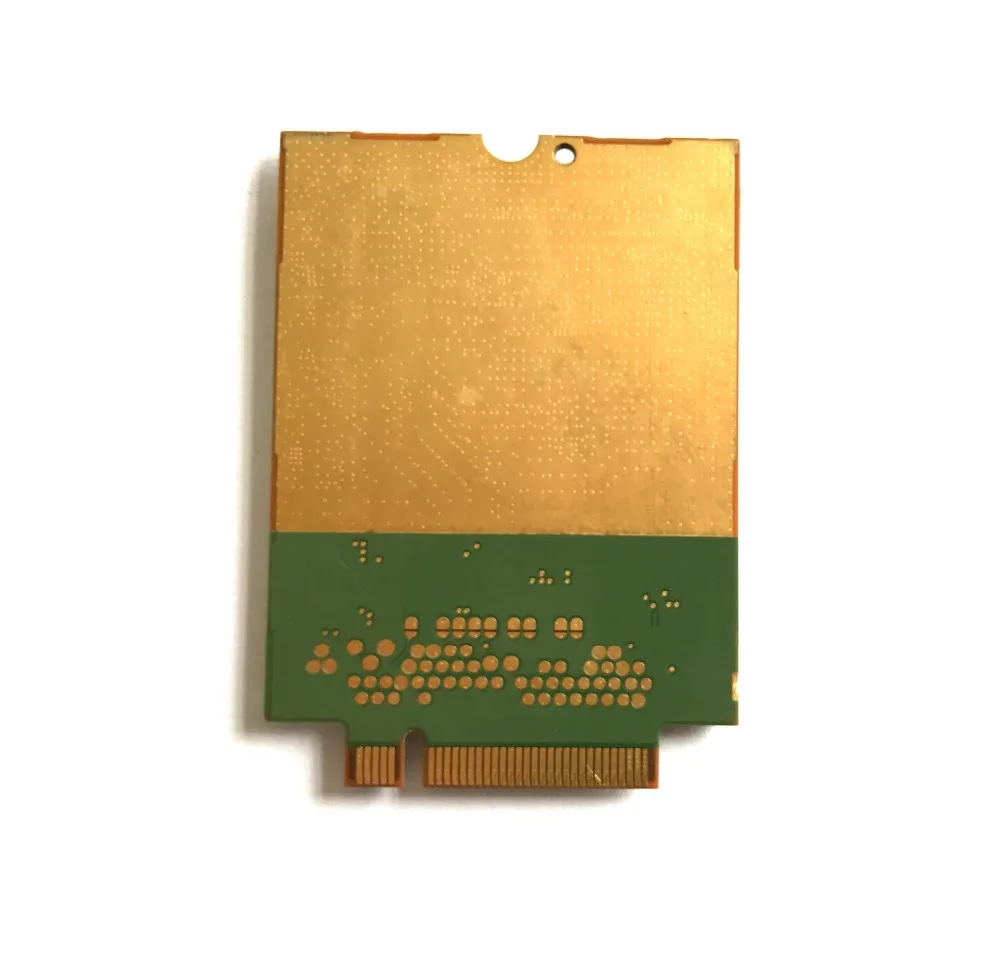

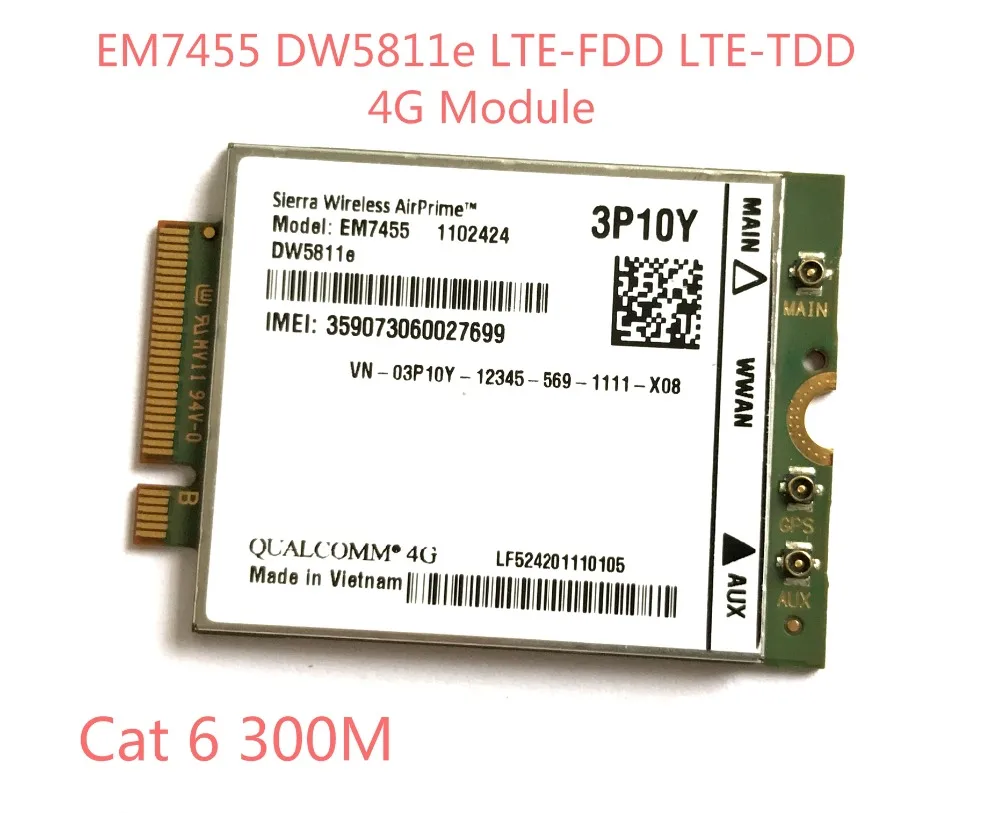

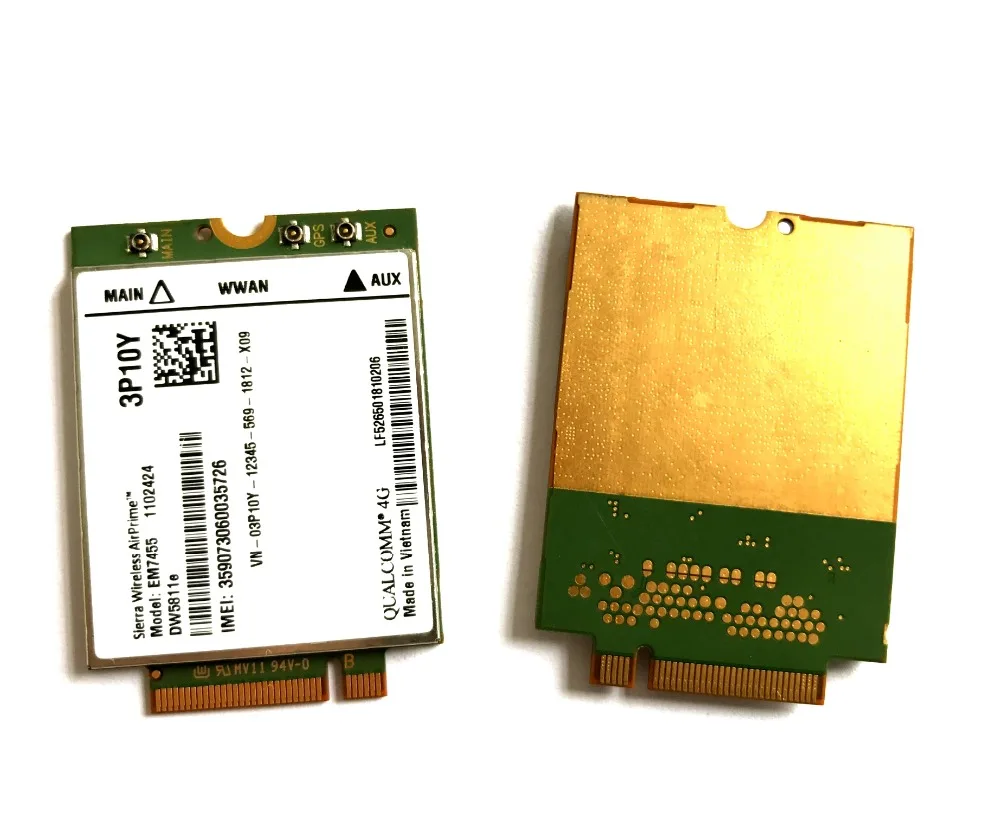

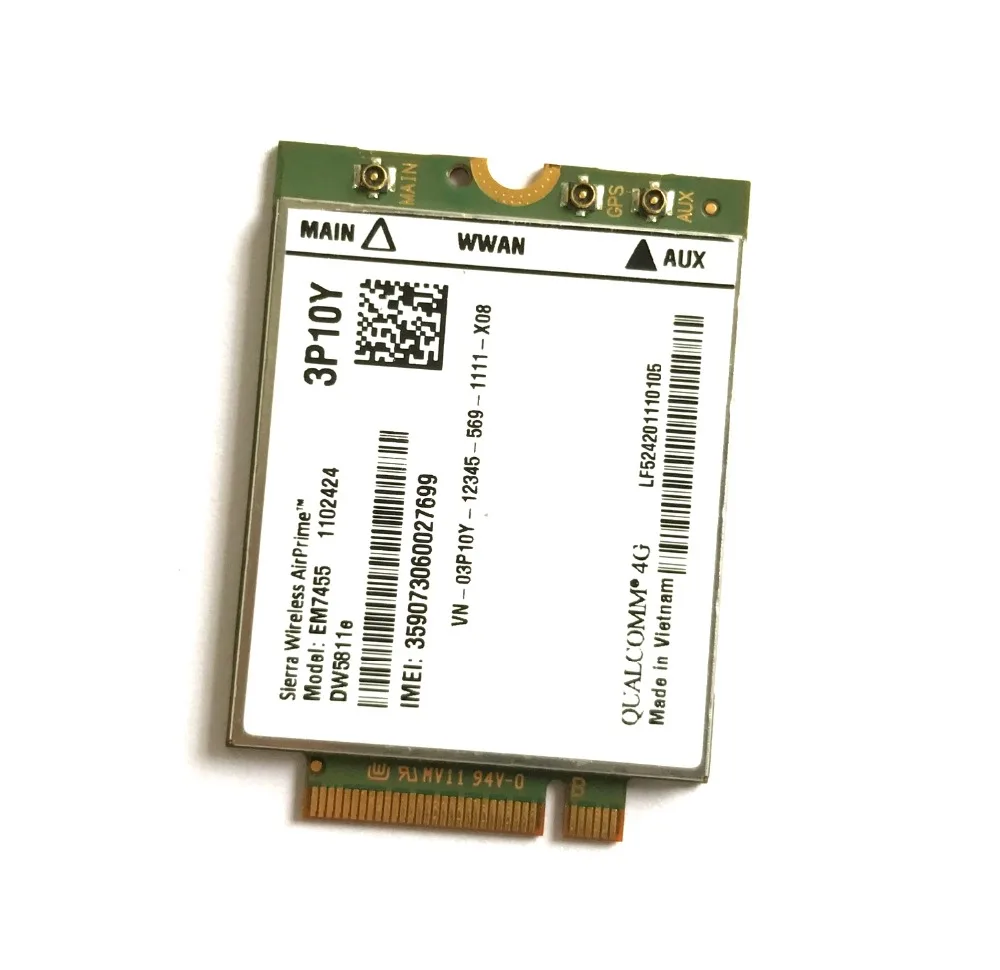

EM7455 DW5811E PN 3P10Y FDDTDD LTE CAT6 4G модуль 4G карта для E7270 E7470 E7370 E5570 E5470

EM7455-это модуль 4G-LTE cat 6 (FDD & TDD), со скоростью передачи данных вниз до 300 Мбит/с, в основном для Европы, Северной и Южной Америки. Поддержка агрегации перевозчика (CA) и MIMO. Вернуться к 3G-HSPA + DC с Rx разнообразием. Приемник GNSS интегрирован. Поддерживаемые Диапазоны частот: 4G B1-B5, B7, B8, B12, B13, B20, B25, B26, B29, B30, B41 ; 3G B1-B5, B8. Форм-фактор M.2, 42x30 мм. Предназначен для высокоскоростных промышленных M2M и мобильных вычислительных решений, AirPrime®Встроенные модули серии EM74 обеспечивают высокоскоростное подключение к сетям LTE и HSPA +. На основе стандарта M.2 с интерфейсом хоста USB модули серии EM обеспечивают легкий путь обновления новых сетевых технологий и глобальный доступ к высокоскоростным сетям. Форм-фактор M.2 также известен как NGFF (форм-фактор нового поколения).

Регион: в основном для Европы, Северной Америки, Южной Америки

Воздушный Интерфейс: 4G-LTE cat 6 (FDD & TDD) с CA (агрегация перевозчика) и MIMO, 3G-HSPA + DC с Rx разнообразием, GNSS

4G полосы: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B7 (2600), B8 (900), b12 (700), B13 (700), B20 (800), B25 (1900), B26 (850), B29 (700), B30 (2300), B41 (2500/TDD)

3G полосы: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B8 (900)

Пиковая скорость передачи данных: DL 300 Мбит/с, UL 50 Мбит/с

GNSS (GPS, Glonass, Beidou, Galileo *): Qualcomm

Форм-фактор: модуль M.2, 42x30x2,3 мм

Поставка Напряжение: 3,3 V Номинальная мощность

Рабочая температура: от-40 °C до + 85 °C

Контроль, программное обеспечение и функции

Параметры управления: AT Commands, QMI SDK, MBIM

Для оптимального контроля рекомендуется QMI SDK

Драйверы: Android, Linux, Windows

Переключение сетей в любое время с тремя различными сертифицированными вариантами прошивки на плате.

Разъемы

Разъем системы: 75/67 положение M.2

Антенна RF разъем: 3x IPEX MHF4 (основной RF, Aux RF, GPS с смещением постоянного тока)

Интерфейсы

1x USB 3,0 и USB 2,0 высокая скорость

1x Wake host

1x беспроводное отключение (основной RF)

1x беспроводное отключение (GNSS)

1x Сброс системы

1x включение/выключение питания

Управление антенной 4x (с муфтой GPIO 1-3)

3x беспроводной COEX

1x динамическое управление питанием, DPR

3x Config

1x светодиодный выход драйвера

2x SIM интерфейс: 1,8/3 в

1x цифровое аудио

Аудио

Цифровое аудио: PCM/I2S

4G: VoLTE

3G: Переключение цепи (CSFB voice)
