Обратите внимание:
(1) Мы не предполагаем, что переключатель подключит беспроводную камеру, и весь продукт может поддерживать PAL или NTSC
, Но не поддерживает PAL и NTSC одновременно.
(2) Пожалуйста, выберите камеру хорошего качества для подключения. Плохая камера не может быть определена блоком управления.
(3) когда продукт, ACC on, синий экран, устройство будет работать должным образом.
После установки камера не работает, пожалуйста, проверьте качество вашей камеры и подключение. Спасибо.

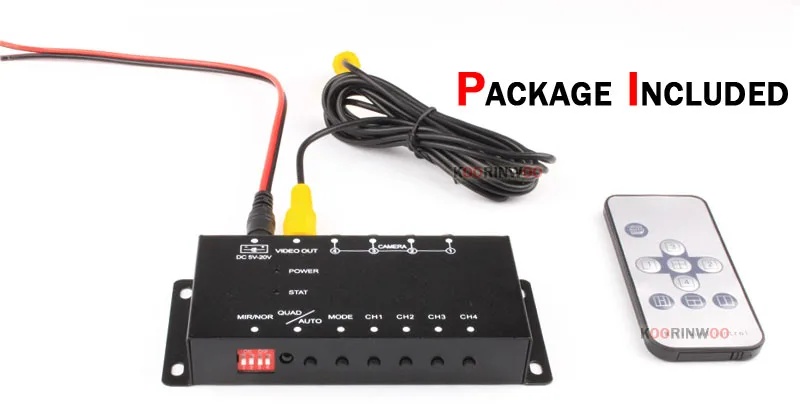

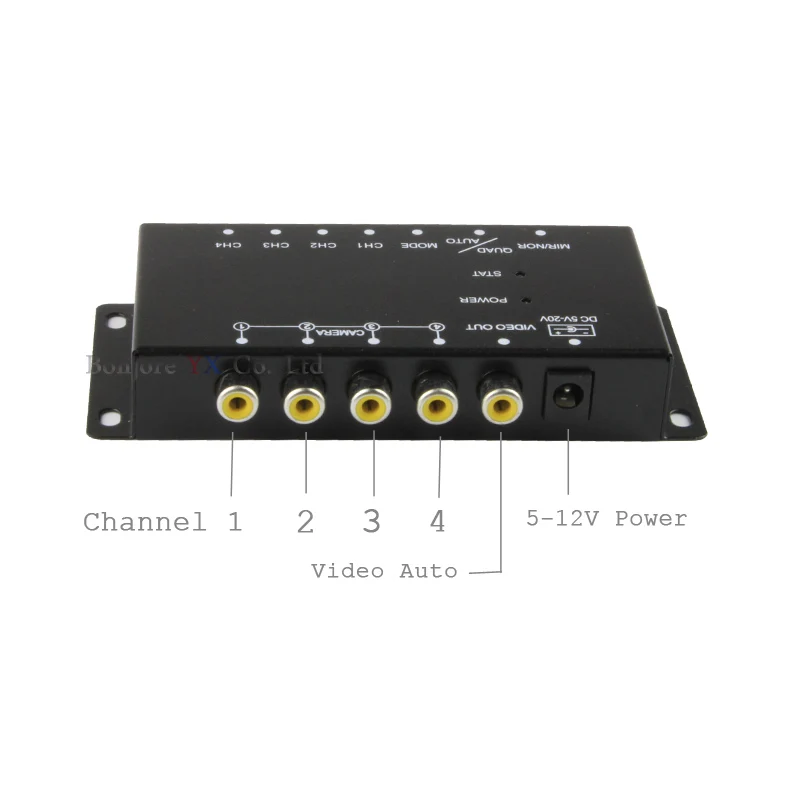

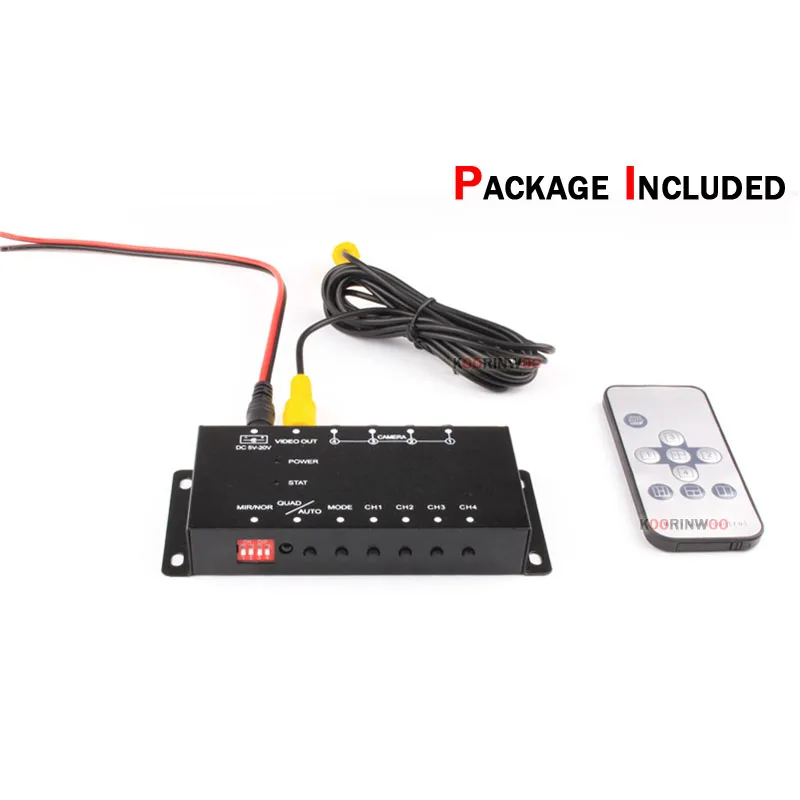

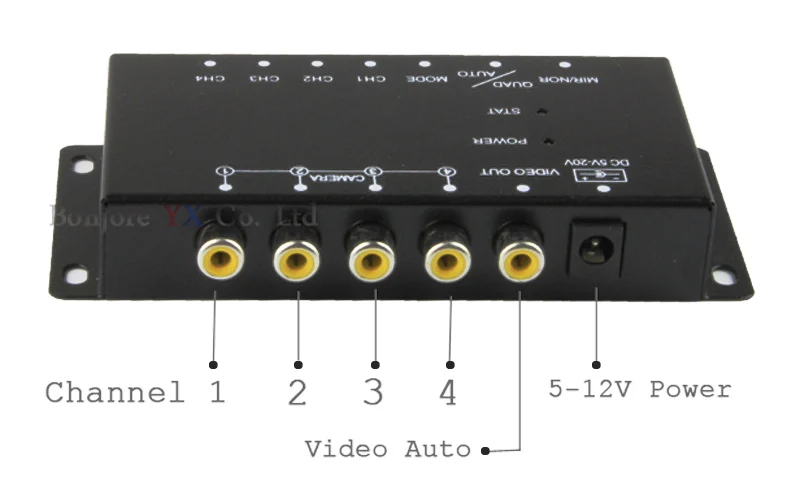

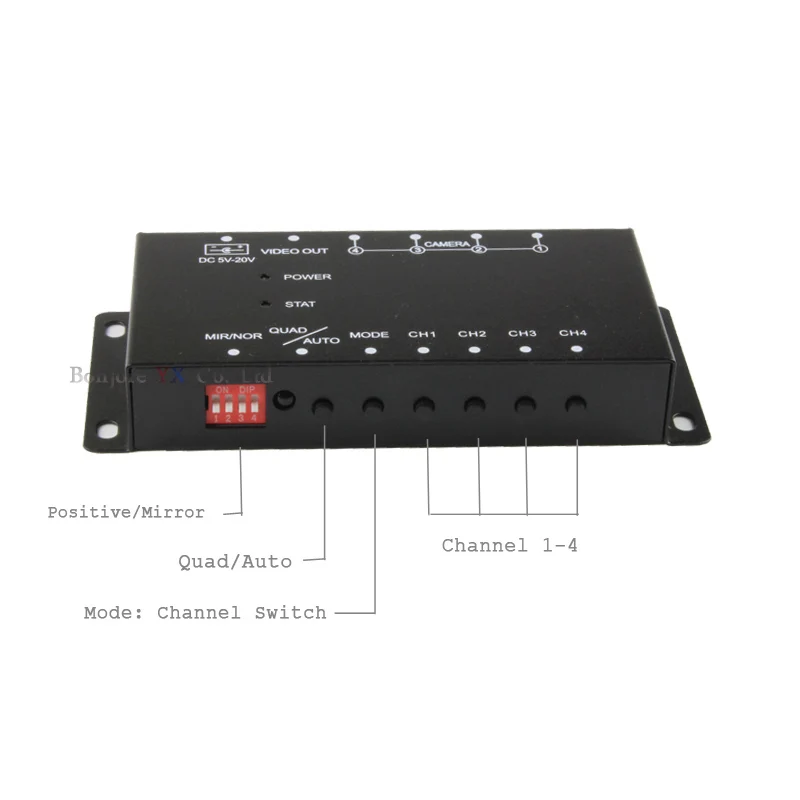

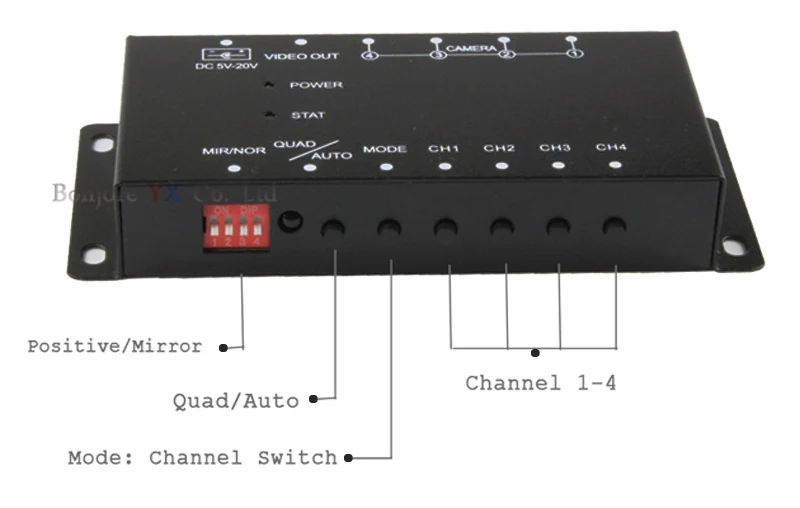

Блок управления видеокамерой для четырех каналов с четырехъядерным разделением, с зеркальным переключателем для каждой камеры
Вы можете увидеть 4 камеры в одном окне
1. Светодиодный индикатор питания, при включении светодиодный горит ярко, когда напряжение ниже 4,5 в светодиодный будет
Мерцание. Нормальное входное напряжение этого продукта составляет 5-12 В.

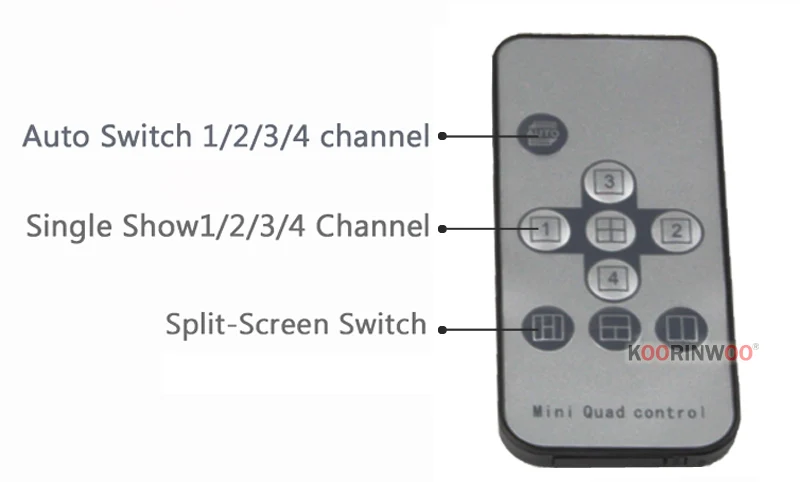

2. Основная функция та же, что и пульт дистанционного управления.
3. Основные функции
Четырехклавишная: короткое нажатие, 4 фотопродукта. Gettheme ()
, Укоротить, щелкните еще раз, чтобы отобразить aE.Product. Gettheme (), short
Прессы снова вернутся к автоматическому отображению изображения, сделайте это таким образом. Длительное нажатие,
Автоматическое изменение канала, время меняется около 3 секунд.
Ключ CH1: короткое нажатие, большое изображение канала 1, короткое нажатие снова, автоматическое возвращение
Демонстрация изображения.
Ключ CH2: короткое нажатие, большое изображение канала 2, короткое нажатие снова, автоматическое возвращение
Демонстрация изображения ..
Кнопка CH: короткое нажатие, большая картинка канала 3, снова короткое нажатие, автоматическая
Демонстрация изображения.
Кнопка CH4: короткое нажатие, 4big photo channel, короткое нажатие, возврат в автоматический
Демонстрация изображения.
Режим клавиш: короткое нажатие, отображение другого режима изображения,
Во-первых, каждое нажатие перейдет в другой режим.
4. Дисковый переключатель режима изображения: 4 переключателя, реализация левого и правого режимов изображения
5.
Мини-сплиттер для фото
Система
PAL / NTSC (автоматическое распознавание, Примечание: Подключите камеру перед
Включение)
Каналпецификация
Разрешение 720 × 576, частота обновления 25F / S, пиковое значение: 1vp-p,
Сопротивление: 75Ω
4-канальный аудиовход (разъем RCA) 1-канальный выход (разъем RCA)
Автоизображение нажмите кнопку и пульт дистанционного управления
Работа с изображением выкл/вкл
Адаптер около 2,5 Вт
Напряжение 12 В постоянного тока (5 в-15 в)
Температура 0 ° -55 °
Вес 150 г

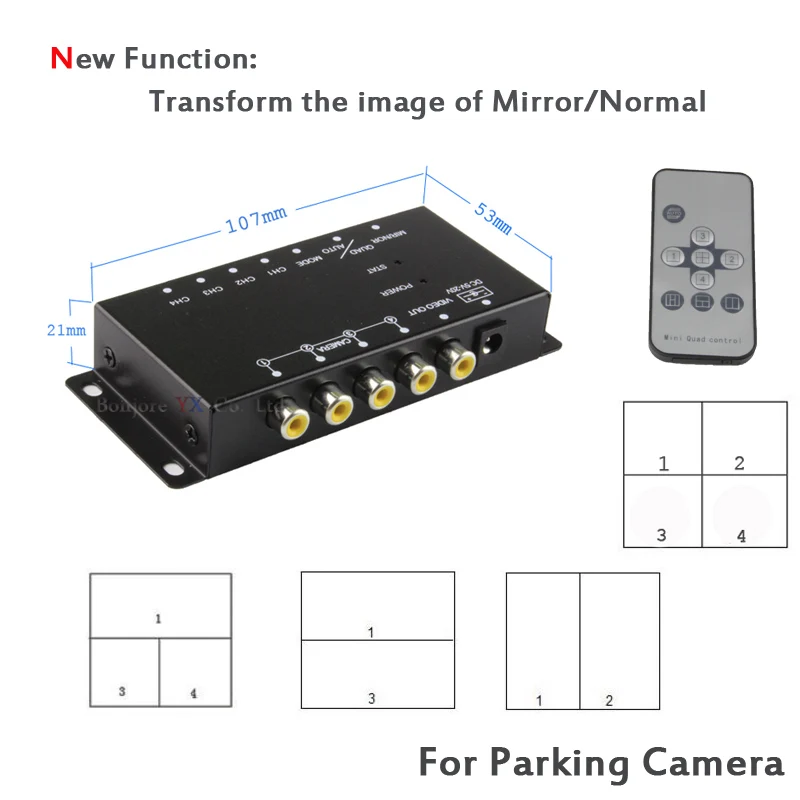

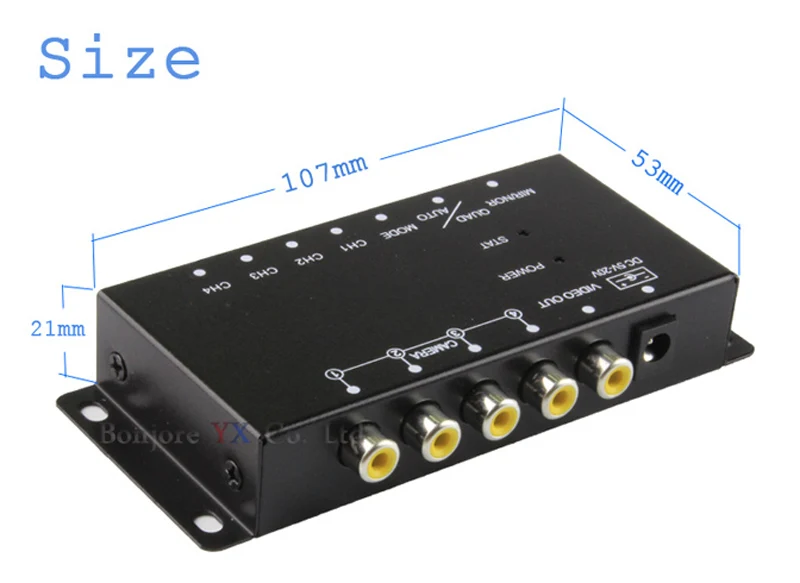

Размер 107*53*21 мм
6:

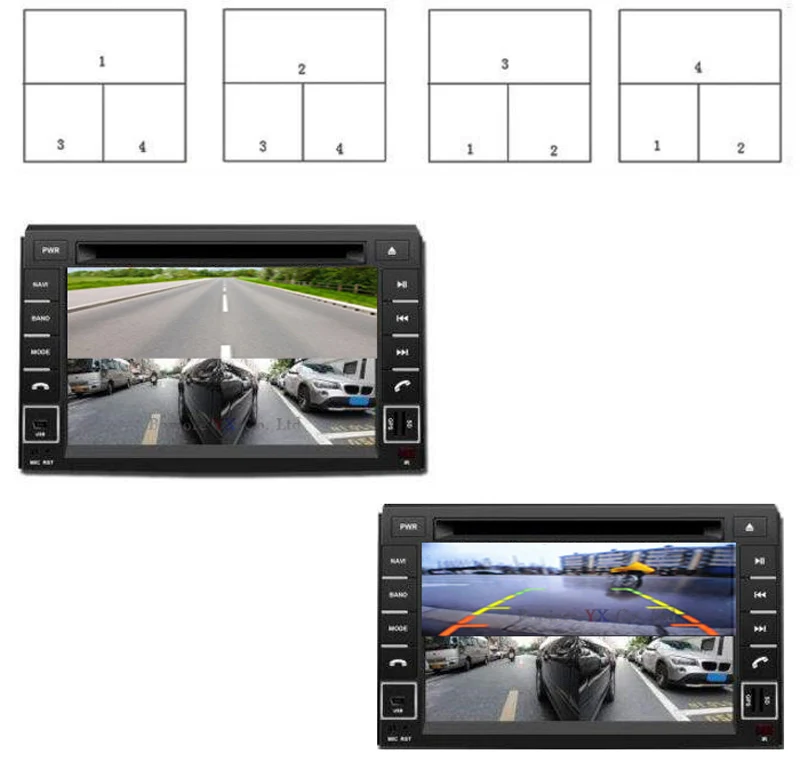

Режимы автоматического изображения ниже:
2 фото и 3 фото режима автоматического списка splite
