Последнее обновление: 01.06.2022

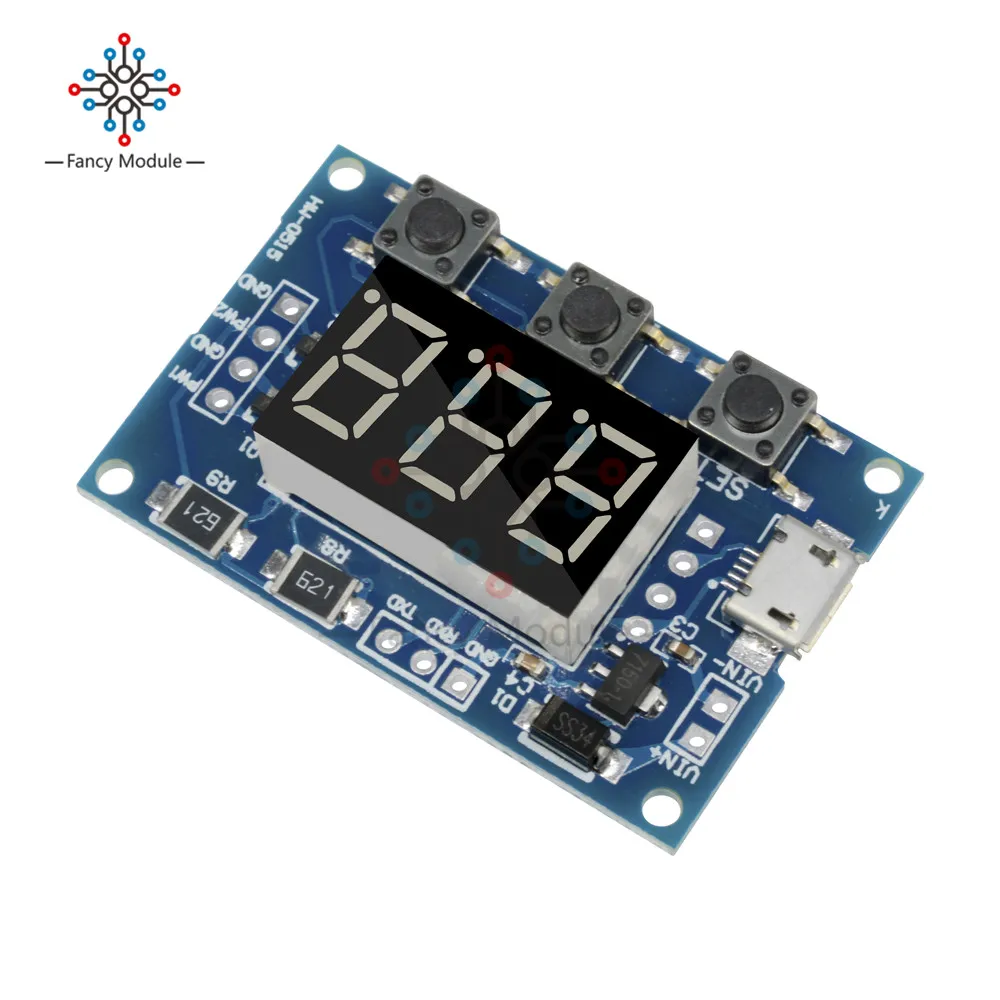

Основные характеристики:
Два независимых PWM генератора могут установить частоту, рабочий цикл;
Широкий диапазон частот, высокая точность;
Возможна серийная связь.

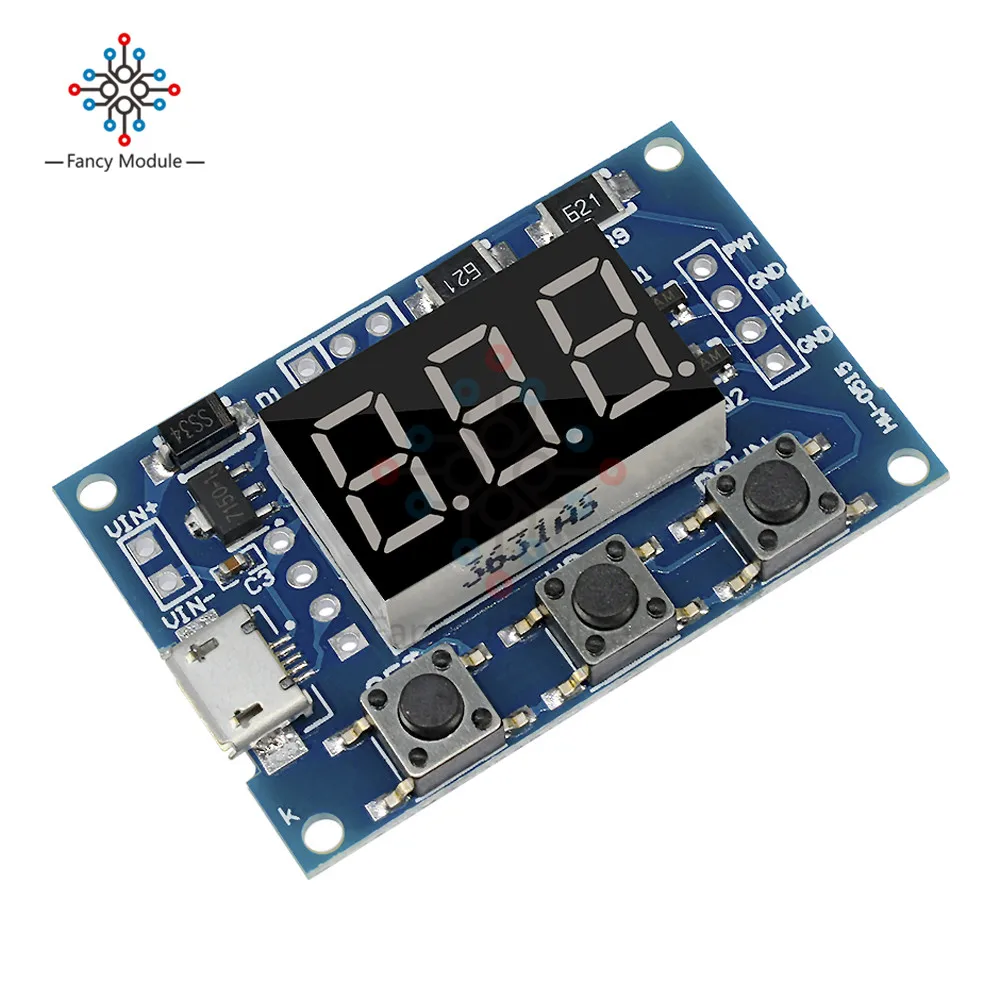

Во-первых, описание модуля:
Частота делится на три диапазона:
XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон-1 Гц ~ 999 Гц;
X.X (Десятичная точка в десятке): минимальная единица составляет 0,1 кГц; Диапазон 0,1 кГц ~ 99,9 кГц
X.X.X. (есть три десятичные точки): самый маленький блок-1 кГц; Диапазон-1 кГц ~ 150 кГц
Пример отображения частоты:
"100" означает, что PWM выходной Пульс 100 Гц;
«54,1» означает, что PWM выходной Пульс 54,1 кГц;
"1.2.4" Показывает, что PWM импульсный выход 124 кГц
Рабочий цикл в диапазоне: от 0 до 100;
Трехчастотный рабочий цикл одинаковый, все параметры нелетучие.

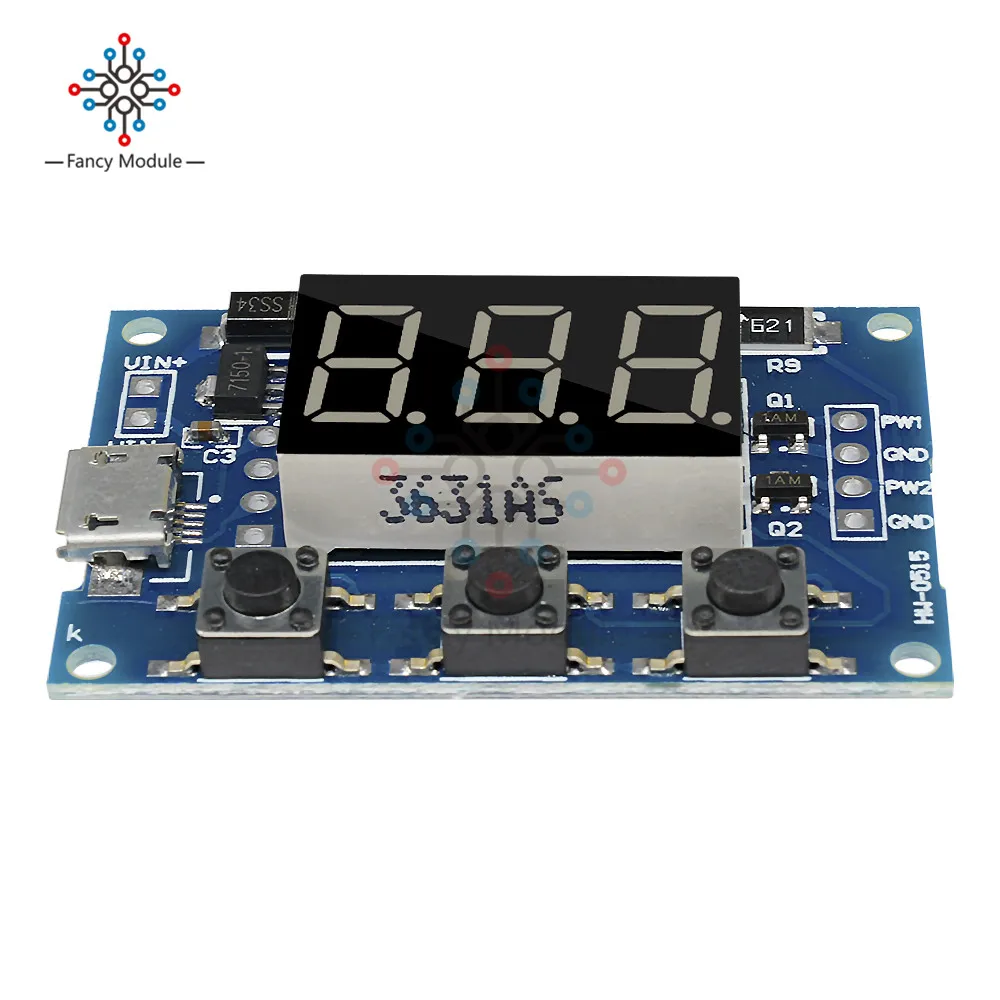

Во-вторых, параметры модуля:
Рабочее напряжение: 5-30 в, Поддержка питания micro USB 5,0 в;
Частотный диапазон: 1 Гц ~ 150 кГц;
Точность частоты: ± 2%;
Выходной ток: <30 мА;

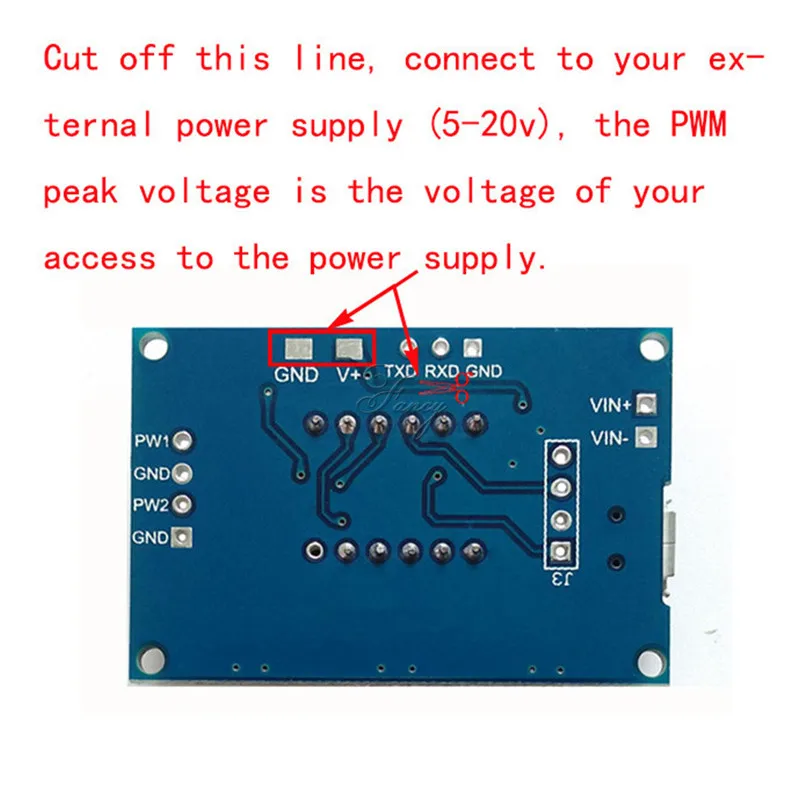

Амплитуда выхода: по умолчанию 5Vp-p (setable);
Диапазон рабочих температур: -30 ~ + 70 °.
В-третьих, параметры:

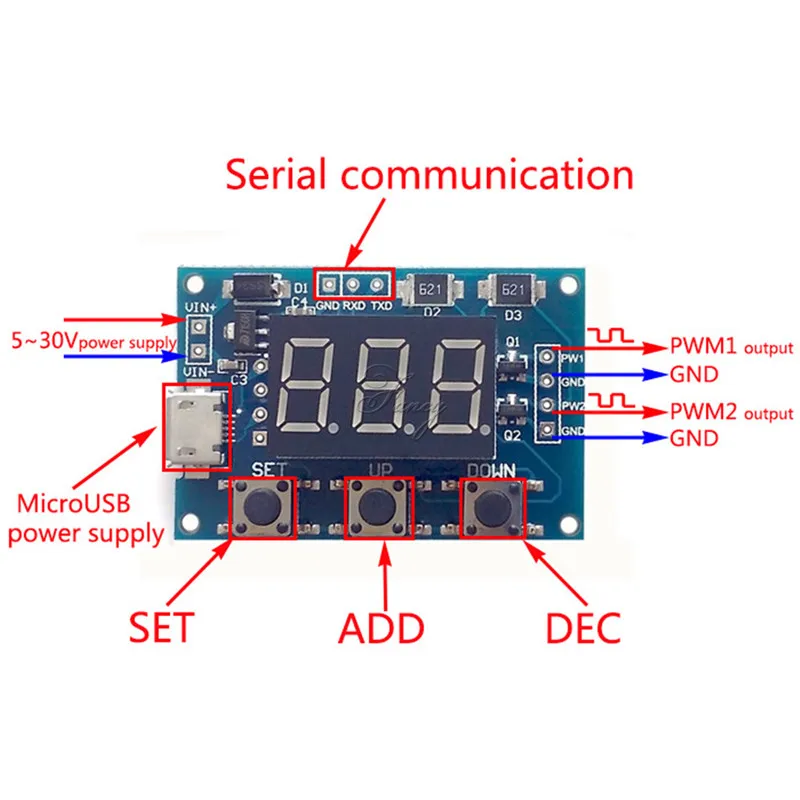

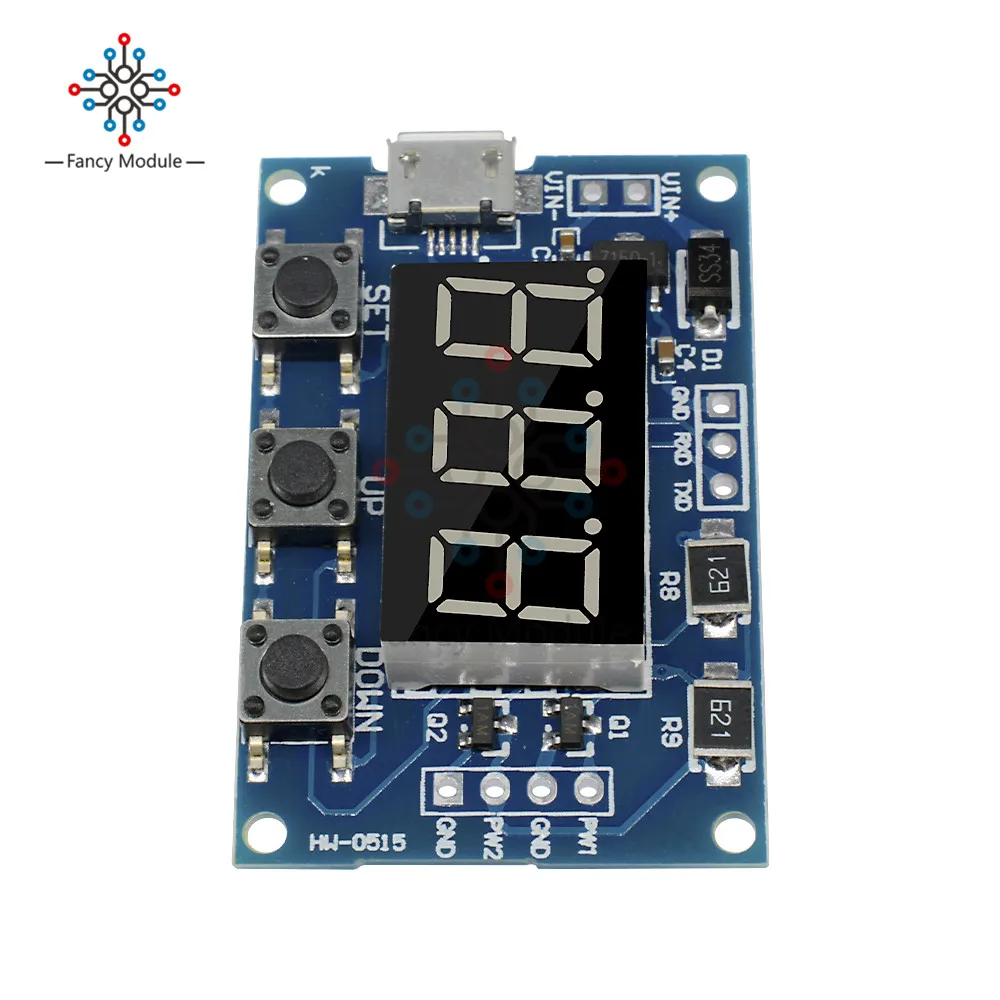

Модуль имеет три кнопки [набор], [вверх], [вниз];
Нажмите клавишу [Set] для переключения отображения четырех параметров (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед передачей параметров, будет соответствующее имя параметра flash.
Нажмите [вверх], [вниз], чтобы изменить значение текущего параметра (Длительное нажатие может быстро добавить или вычесть).
Две PWM каждая имеет три предустановленных частоты, интерфейс отображения частоты, длительное нажатие [SET] ключ для переключения между тремя типами частот, три вида частотного цикла-одинаковое значение. (XXX: диапазон 1 Гц ~ 999 Гц; X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X .: диапазон 1 кГц ~ 150 кГц,).
В-четвертых, объем:
Как генератор сигналов квадратной волны, который генерирует сигнал квадратной волны;
Для подачи сигнала на Драйвер шагового двигателя;
Регулируемая генерация импульсов для использования чипов;
Производим переменный импульсный сигнал, цепь, связанная с управлением (PWM затемнения, скорость).

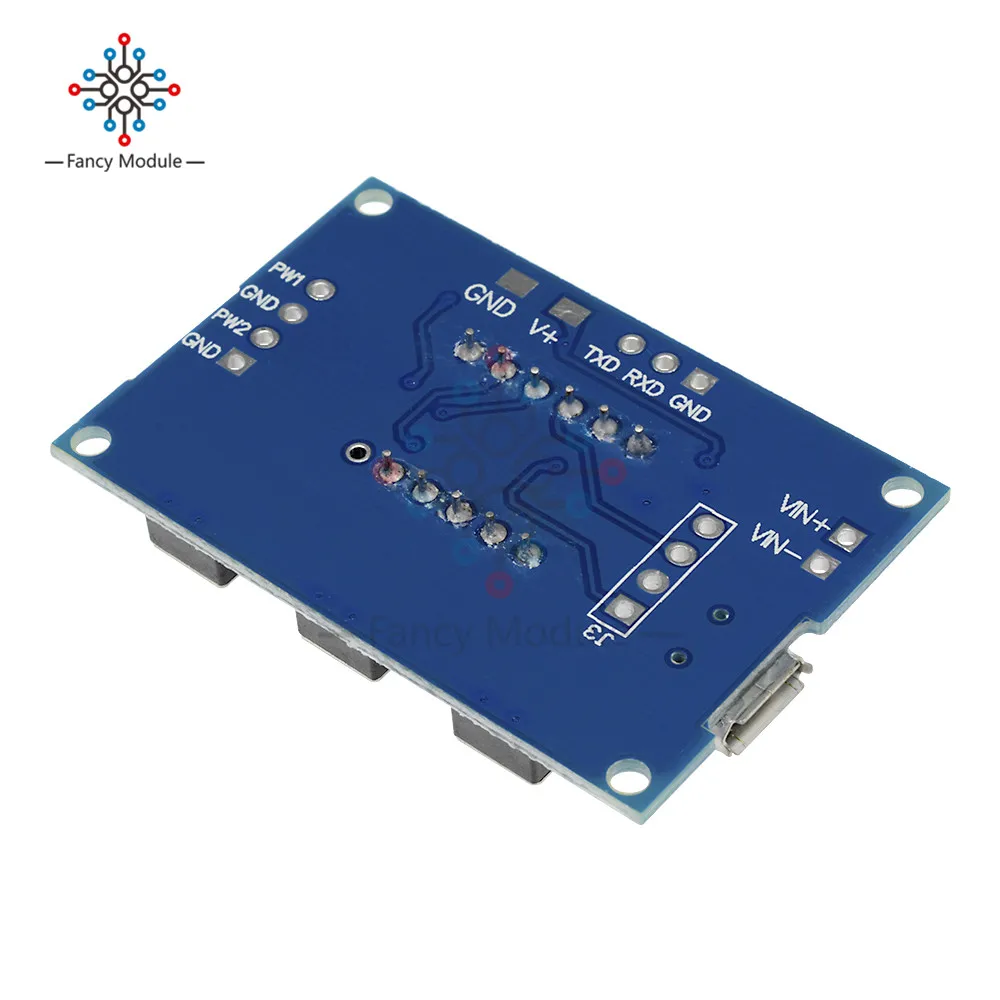

В-пятых, серийный контроль
Скорость передачи данных: 9600 bps
Бит данных: 8
Стоп-биты: 1
Паритет: нет
Управление потоком: нет
1. Установите частоту ШИМ
"S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 ~ 999)
"S1FXX.XT": Установите частоту PWM1 X X.X KHZ (00,1 ~ 99,9)
"S1F: X.X.X.T": настройка частоты PWM1 XXX KHZ (0.0.1 ~ 1.5.0 ..)
'S1': PWM1
'S2': PWM2
'F': частота
'Д': рабочий цикл
«Т»-это конечный флаг
Установите рабочий цикл ШИМ
"S1DXXXT": настройка рабочего цикла PWM1 XXX; (001 ~ 100)
"S2DXXXT": набор PWM2 рабочий цикл XXX; (001 ~ 100)
Установка успешного возврата: вниз;
Настройка аварийного переключения: падение.
Без розничной коробки. Безопасно упаковывается в пузырчатую сумку.
В комплект входит:

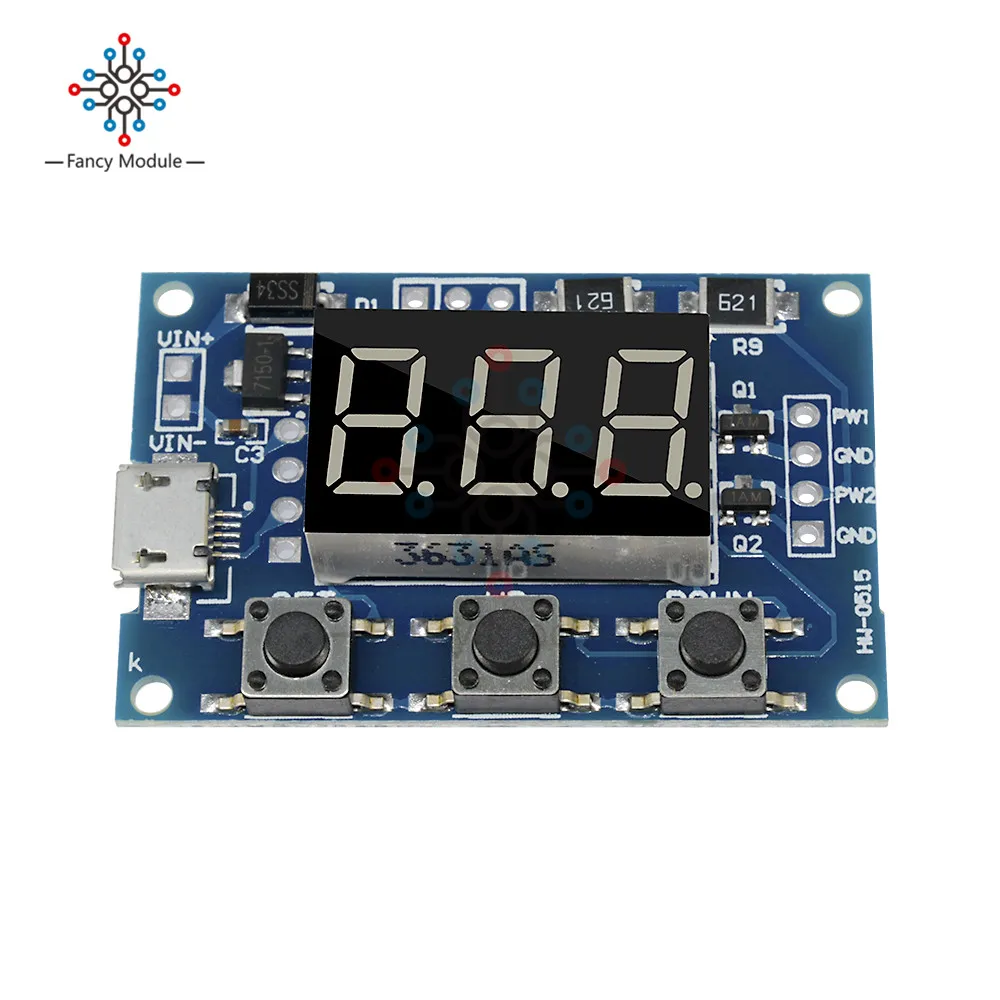

1 x 2-сторонний независимый ШИМ-генератор
