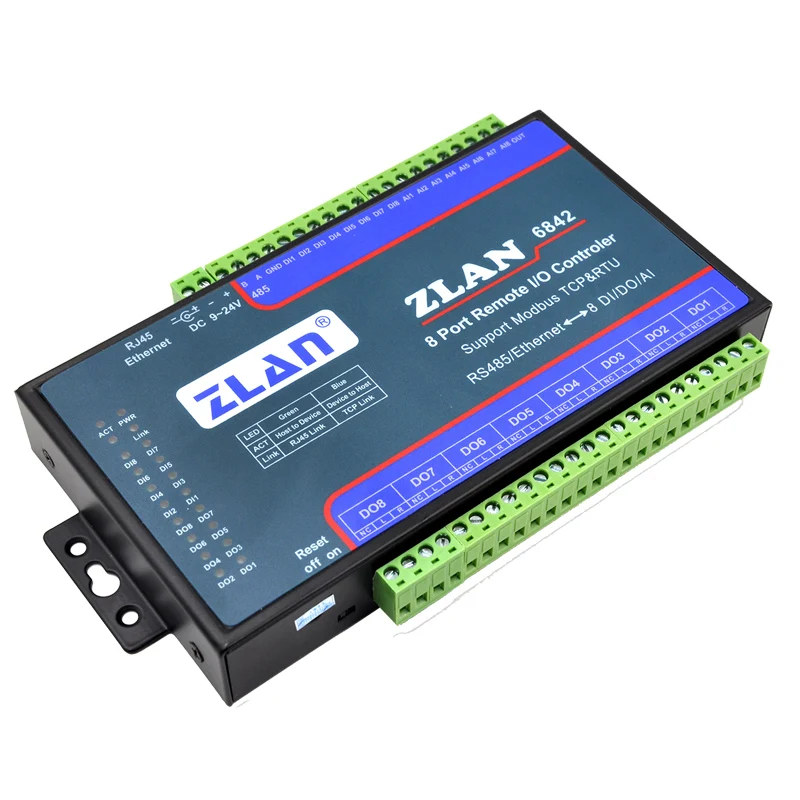

ZLAN6842 8 каналов DI/DO/AI цифровой аналоговый переключатель Modbus TCP I/ O Модуль Ethernet RJ45 управление A/D коллектор
Различные модели могут поддерживать RS485, Ethernet, Wi-Fi связь.
Поддержка 8-канальный видеорегистратор релейный выход, 8-канальный цифровой вход переменного тока, 4-канальный напряжение и 4-канальный в настоящее время приобретения.
Входное напряжение 9 В ~ 24 В.
Подходит для контроля доступа, автоматизации buliding, автоматической промышленной системы
Краткое описание
ZLAN6842 составляет 8 каналов пульт дистанционного ввода/вывода контроллер запущена на заводе Shanghai ZLAN после ZLAN6042. Контролируемые каналы от 4 каналов 6042, расширяющихся до 8 каналов, включая 8 каналов цифрового ввода (DI), цифрового выхода (DO), аналогового количества входного сигнала (AI). DI поддерживает сухой контакт и влажный контакт с оптоизолятором; DO-это релейный выход с мощностью 5A 250VAC или 5A 30VDC; до 4 каналов AI вход поддерживает 0 ~ 5 В Входное напряжение, после 4 каналов поддерживает 4 ~ 20 мА входной ток, точность 10 бит. ZLAN6842 поддерживает 2 способа связи Ethernet, RS485.
ZLAN6842: это контроллер IO, использующий Ethernet для управления, обычно используемый протокол связи является протокол Modbus TCP, в этом чехол модуль преобразования протокола выберите протокол Modbus TCP к RTU, DI/DO/AI соответствуют различным регистраторам. Если вы хотите управлять через протокол Modbus RTU, Установите Протокол преобразования модуля в «No», используя TCP, чтобы отправить протокол Modbus RTU, можно сделать контроль. Продукт может удобно и надежно через Ethernet для сбора значения переключателя, реле управления, сбора датчика.
Особенности
1) 8 каналов цифрового входного количества:
Поддержка пассивного переключателя (сухой контакт) и активного уровня (влажный контакт).
2) 8 каналов цифрового количества выход:
Выходной Тип-релейный выход (5A @ AC250V/DC30V).
3) 8 каналов аналогового входного количества: по умолчанию первые 4 канала 0 ~ 5 В входного напряжения, после 4 каналов 4 ~ 20 мА. Если вам нужно сделать заказ, вы можете изменить любой канал на 4 типа ниже. Если вам нужно сделать заказ, пожалуйста, свяжитесь с нами.
(1) Входной сигнал тока: 4 ~ 20 мА
(2) Входное напряжение сигнала: 0 ~ 5 В
(3) Входное напряжение сигнала: 0 ~ 10 в
(4) сопротивление Входное сопротивление: 0 ~ 10k или датчик температуры и влажности резистора и т. Д.
4) 8 каналов переключают значение Входное состояние и 8 каналов переключают значение выходное состояние оба имеют независимый индикатор, может немедленно узнать переключатель Входное/выходное состояние через индикатор.
5) предоставляет демонстрационное программное обеспечение с дистанционным управлением IO, управляемое RS485 или TCP/IP, может демонстрировать управление IO и сбор данных AI для устройств.
6) может предоставить полные инструкции управления RS485 и команды Modbus TCP, удобные для интегрированного развития инженера.
7) ZLAN6842 имеет свободный доступ к виртуальному порту Windows и инструменту управления устройствами ZLVircom, поддерживает ZLVircom, может выполнять поиск и модифицировать параметры одним нажатием кнопки.
Параметр

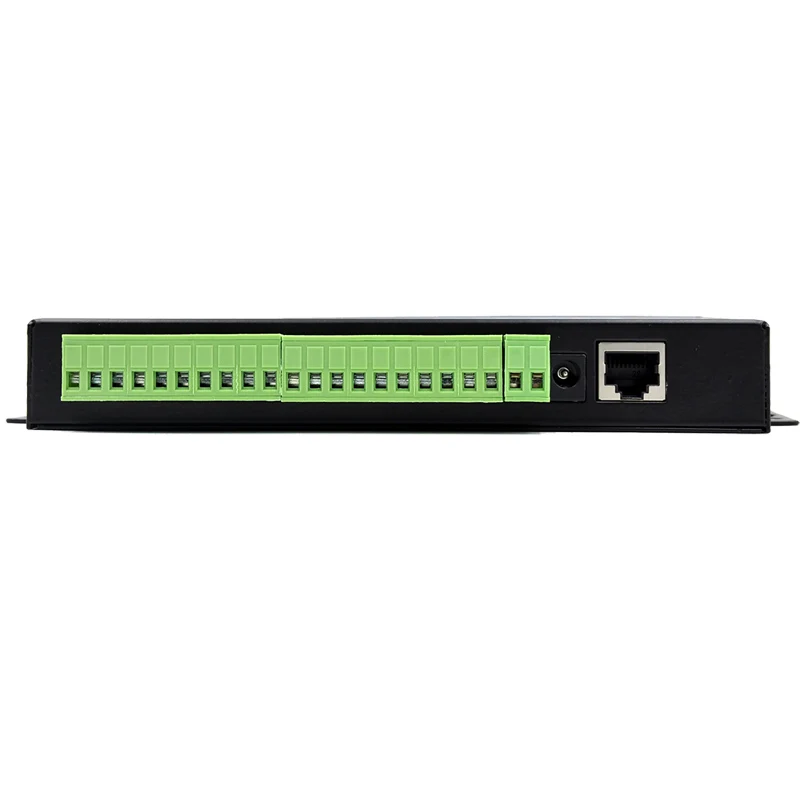

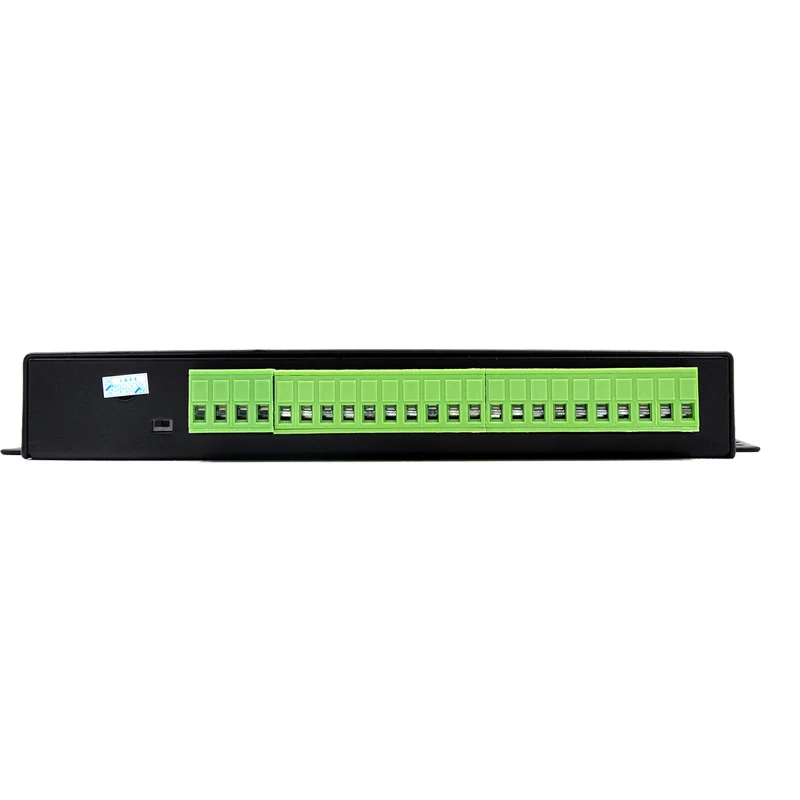

Рисунок
Размер:
Д х Ш х В = 9,2 см × 19,7 см × 2,5 см
Параметры последовательного порта (ZLAN6802)
Интерфейс RS485, 1200 ~ 115200 (по умолчанию 9600bps), 8 бит данных, нет четности, 1 стоп бит
Программное обеспечение
Верхний протокол:
MODBUS TCP/ MODBUS RTU
Низкоуровневая связь:
Ethernet, RS485, Wifi
Скорость передачи реле (время отклика)
ZLAN6842/ ZLAN6802:<30 мс
Входной Тип AI
Входной сигнал тока: 4 ~ 20 мА
Входное напряжение сигнала: 0 ~ 5 В, 0 ~ 10 в
Сопротивление сопротивление Входное сопротивление: 0 ~ 10k или резистор-тип датчик температуры влажности и т. Д.
Потребляемая мощность (реле в не вытягиваемом состоянии)
ZLAN6802: <12 мА @ 24 В
ZLAN6842: <92mA @ 24V
ZLAN6844/6844N <220mA @ 24V
Защита окружающей среды
Температура бега:
-40 ~ 85 ℃
Температура хранения:
-45 ~ 165 ℃
Влажность:
5 ~ 95% относительной влажности
