Последнее обновление: 17.03.2022

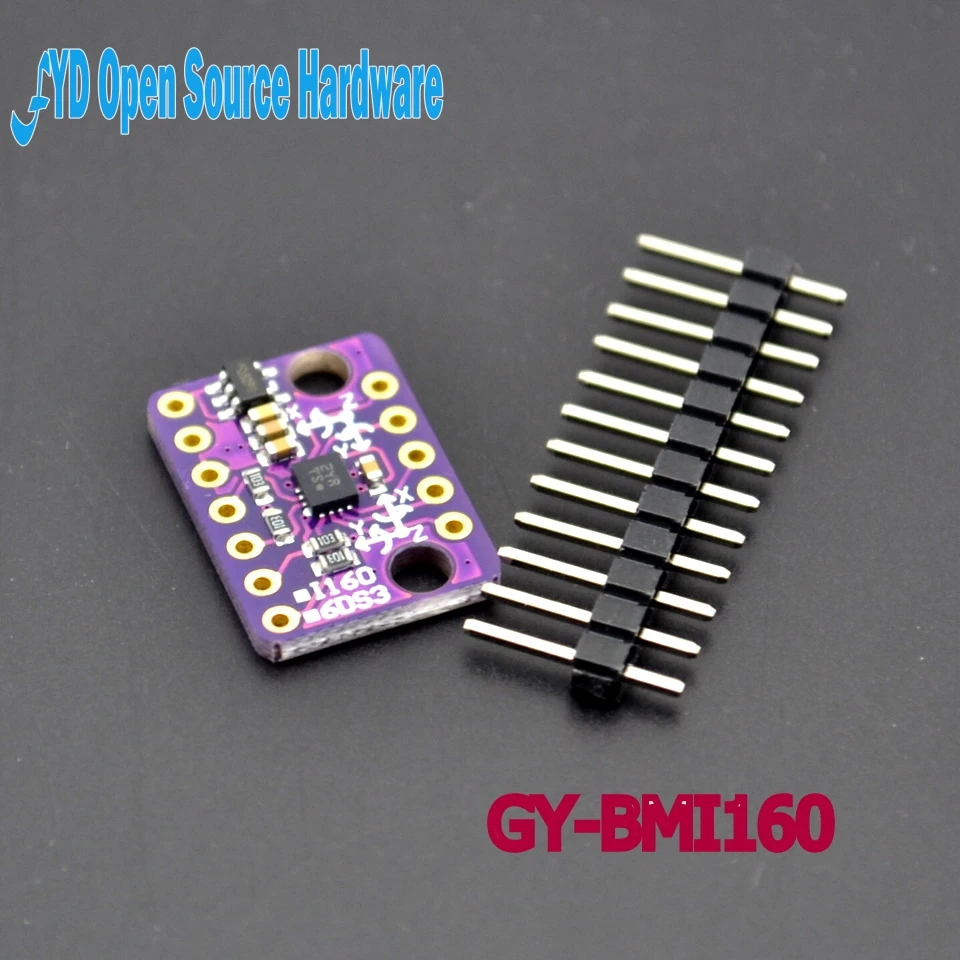

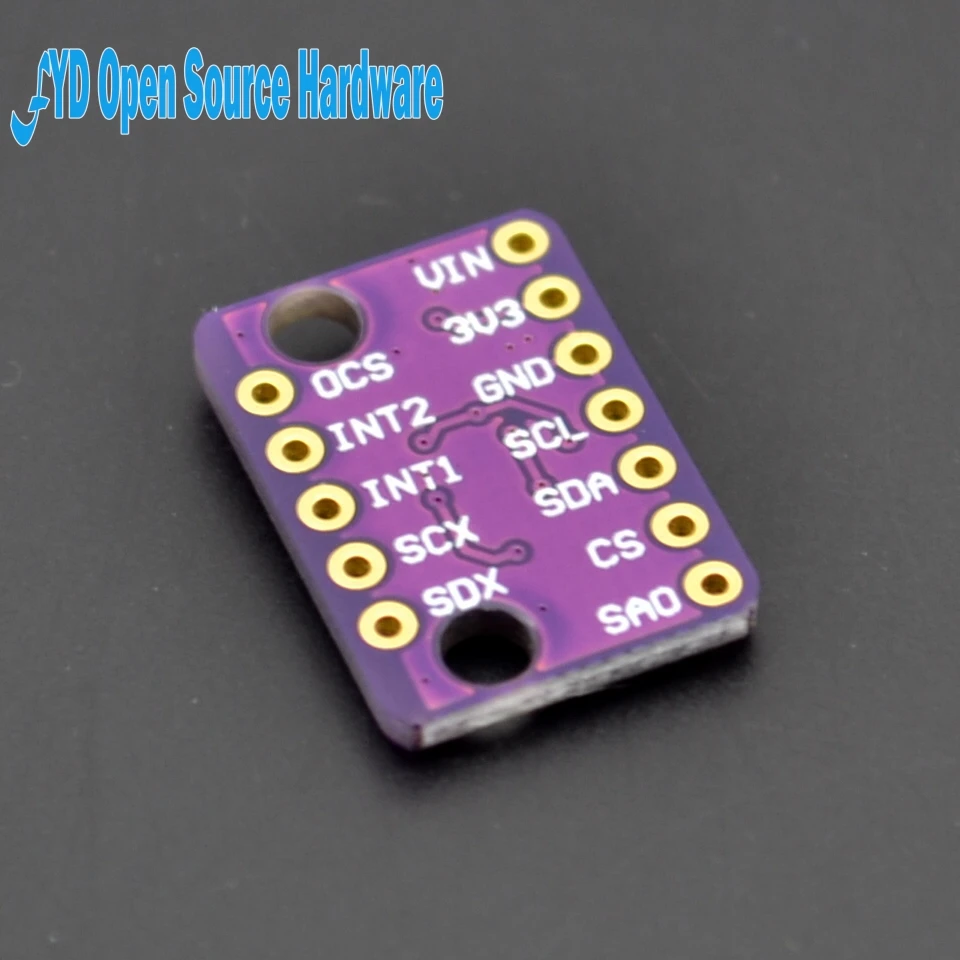

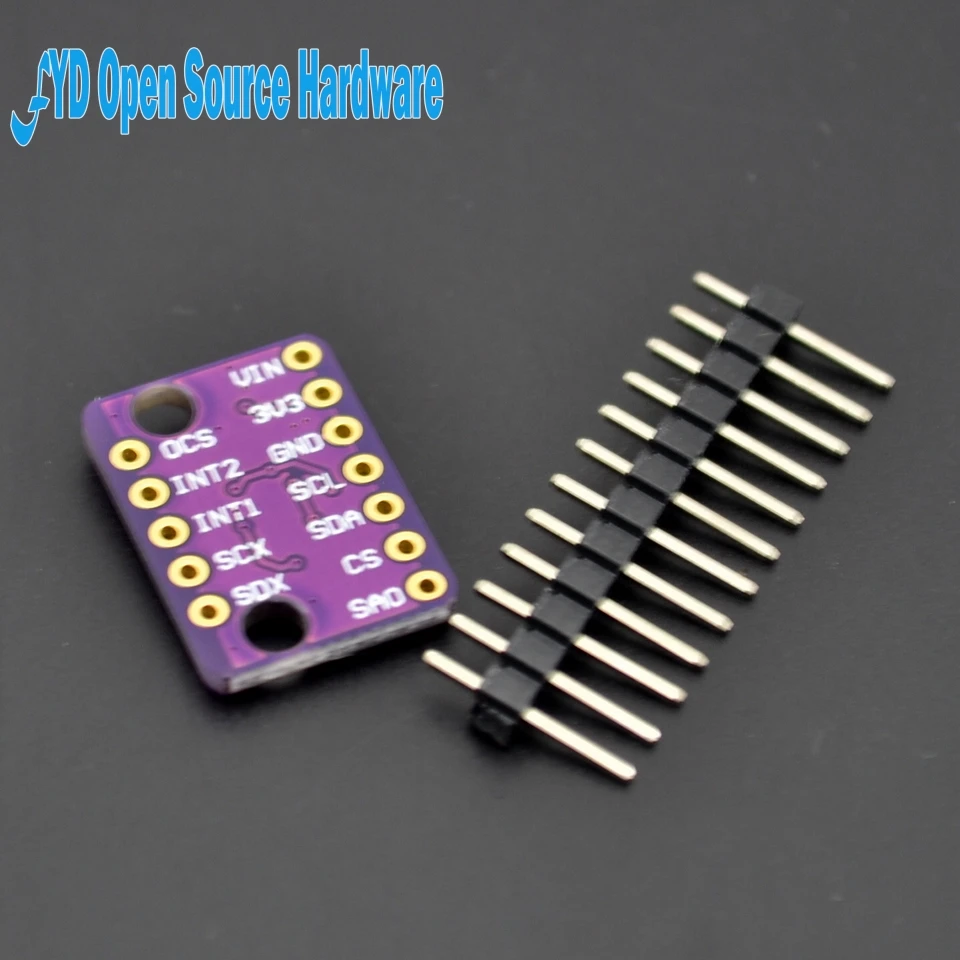

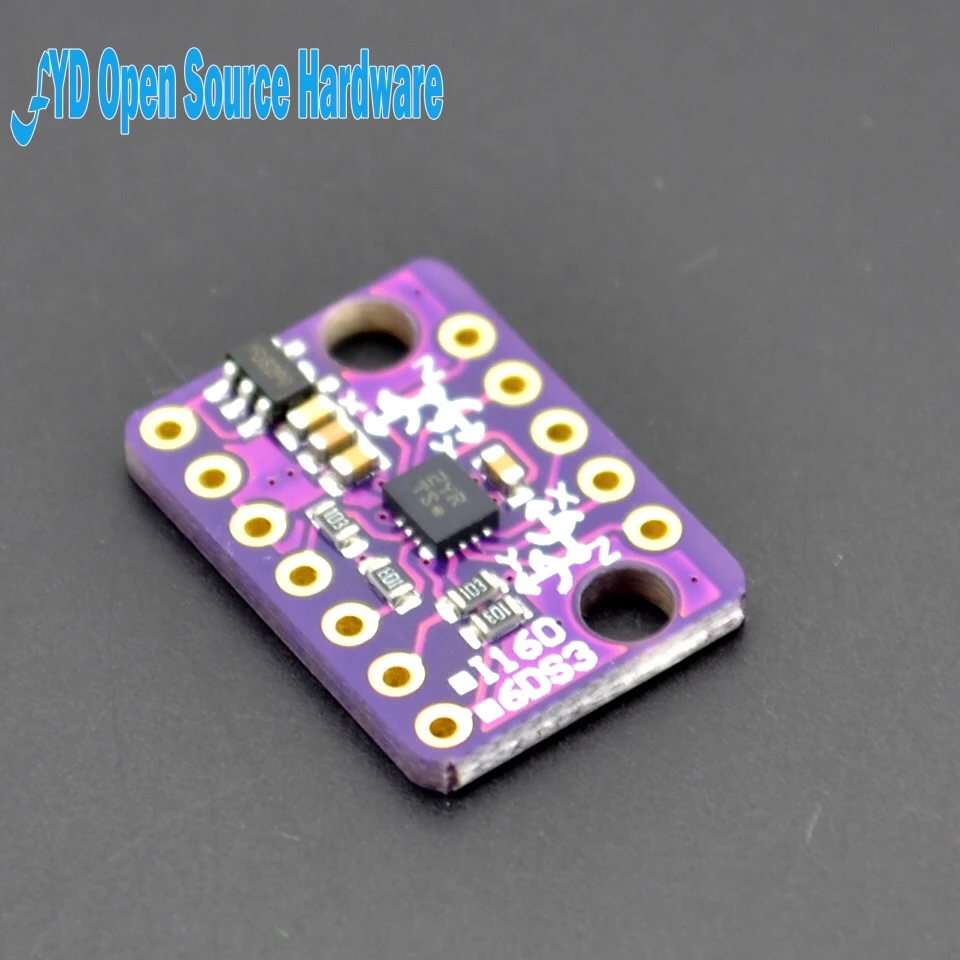

Название: модуль GY-BMI160 (трехосевой гироскоп + трехосевое ускорение)Используйте чип: BMI160Источник питания: 3-5 в (внутренний регулятор низкого напряжения)Метод связи: стандартный протокол связи IIC/SPIЧип встроенный 16 бит AD конвертер, 16-битный выход данныхДиапазон гироскопа: ± 125 ± 250 ± 500 ± 1000 ± 2000 °/СДиапазон ускорения: ± 2 ± 4 ± 8 ± 16 гИспользуя Shenjin PCB, процесс сварки машины для обеспечения качестваШаг штыря 2,54 ммРазмер модуля 13 мм * 18 ммСледующие измерения соответствуют новой инерционной единицы измерения BMI160 (IMU) интегрирует 16-битный очень маломощный 3-осевой акселерометр и 3-осевой гироскоп в одну упаковку, предназначенную для смартфонов, планшетных ПК, Носимых устройств, never-on (always-on) дизайн приложения.Характеристики BMI160:* Ультра-низкая мощность, высокая точность, минимальный пакет 6-осевой инерционный блок измерения* Возможно применение Носимых устройств* Поддерживает точный 9-осевой датчик расчета слияния данных Захватывающие игры, улучшающие реальность и появляющиеся трехмерные приложения для внутреннего сканирования, точность, в режиме реального времени и другой пользовательский опыт имеют почти жесткие требования. BMI160 позволяет точно выровнять данные инерционного измерительного устройства (акселерометр и гироскоп) с данными внешнего геомагнитного датчика. BMI160-лучший выбор для 9-осевых сенсорных приложений, требующих высокой точности, низкой задержки и сверхнизкого энергопотребления. BMI160BMI160-это небольшой, низкомощный, 16-битный инерционный измерительный прибор с низким уровнем шума, предназначенный для использования в мобильных приложениях, таких как Дополненная реальность или локальная навигация, требующая высокоточных данных датчика в реальном времени.В режиме полной эксплуатации, с включением акселерометра и гироскопа, текущее потребление обычно 950 μA, что позволяет всегда-на приложения в устройствах с батарейным приводом. Он доступен в компактном 14-контактном корпусе 2,5x3,0x0,8 мм 3 LGA.Применение-Дополненная реальность и захватывающая игра-3d-сканирование и отображение внутри помещений-Внутренняя навигация, пешеходные обломки, пошаговый подсчет-6-и 9-осевой датчик fusion, приложения air mouse-Оптическая стабилизация изображения" Руководство по чипу:Https:/Https
