VSWR 1,00-19,9 цифровой VHF UHF 125-525 МГц с двойным радиочастотным адаптером для радиовещания, стабильная рация, SWR метр 120 Вт

Введение счетчика VSWR

· VSWR. Прямое цифровое считывание вперед и отражением без калибровки.

· Максимальный измеряемый диапазон мощности до 120 Вт.

· Низкая потеря вставки (0,3 децибелов или меньше) структура позволяет ему быть постоянно подключено.

· Встроенный счетчик частот.

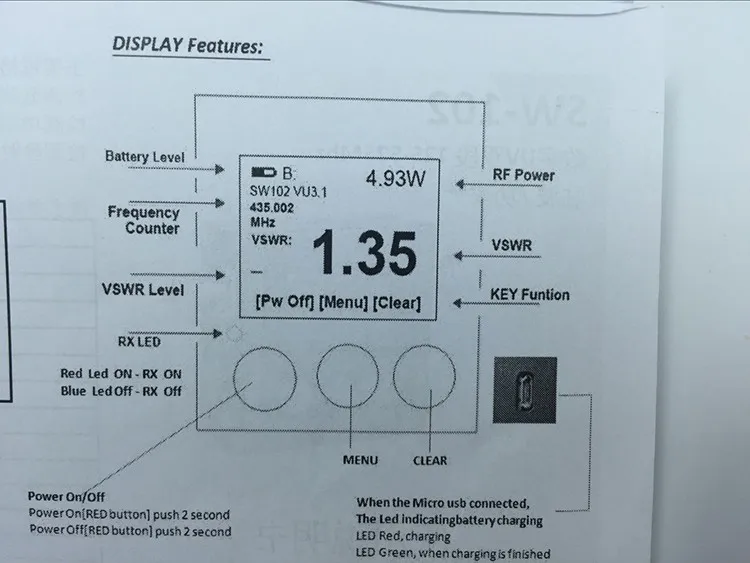

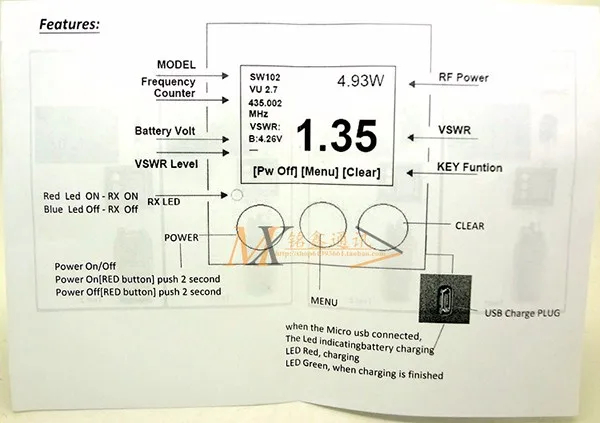

· Все функции дисплея (частота, мощность, SWR,FW,RW, напряжение батареи)

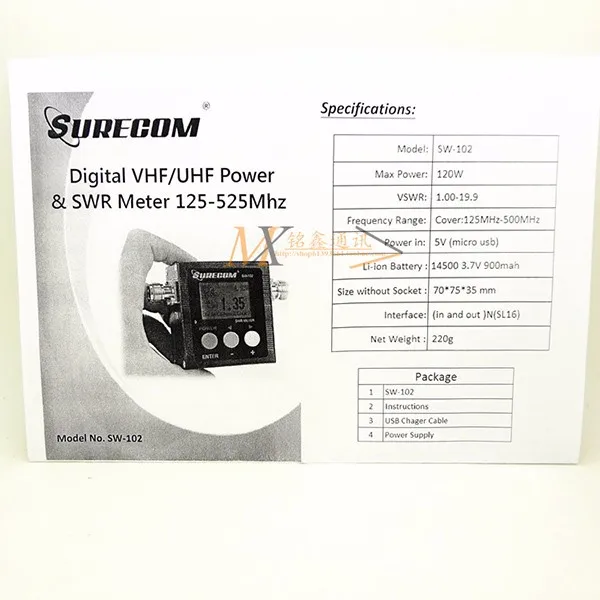

Характеристика и спецификация

· Диапазон частот: 125 - 525 МГц

· Измеряемый Диапазон мощности: 0 - 120 Вт

· Счетчик частоты на входе

· Максимальная мощность: 120 Вт

· Сопротивление: 50 Ω

· Размер: Ш 76 X в 77Xд35 мм.

· Вес: 350 грамм

· Батарея: 3,7 V ионно-литиевая Перезаряжаемые Батарея (встроенный)

Интерфейс: N-J интерфейс

Макс. Мощность в

120 Вт

V.S.W.R

1,00 ~ 19,9

Частотный рейнджер

Крышка: 125 МГц ~ 525 МГц

Потеря вставки

<0,15 дБ (УКВ) , <0,25 дБ (УВЧ)

Температура

0 C ~ 60 C

Счетчик частоты

Да

Дисплей напряжения батареи

Да

Встроенный аккумулятор

3,7 V 900 мАч (14500 литий-ионный аккумулятор Перезаряжаемые)

Автоматическое отключение питания

1-9 минут

Размер

66*68*37 (мм)

Зарядное устройство в

5 В (micro usb)

Подсветка

Автоматическое выключение 1-9 минут

Интерфейс (вход и выход)

N(SL16)

Вес

350 г (включая аккумулятор)

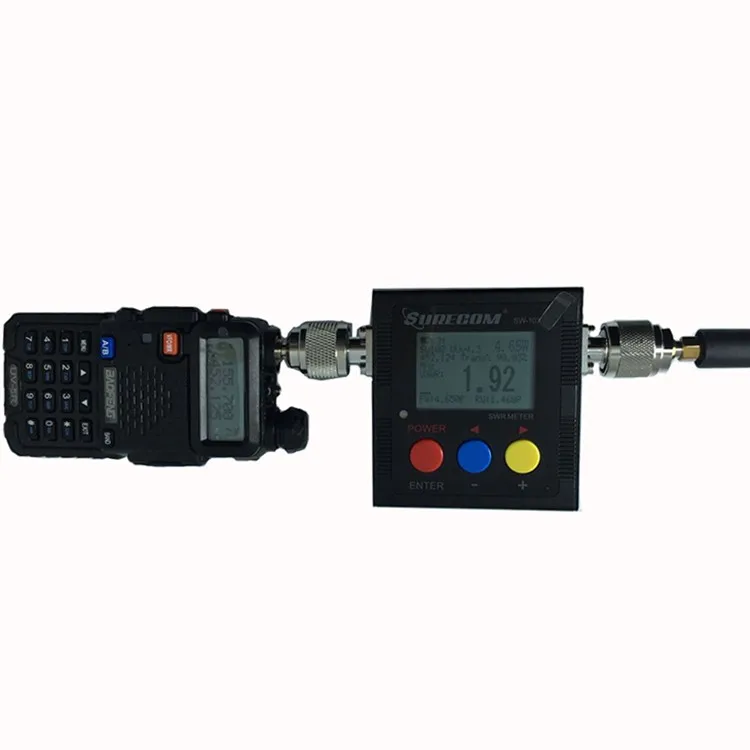

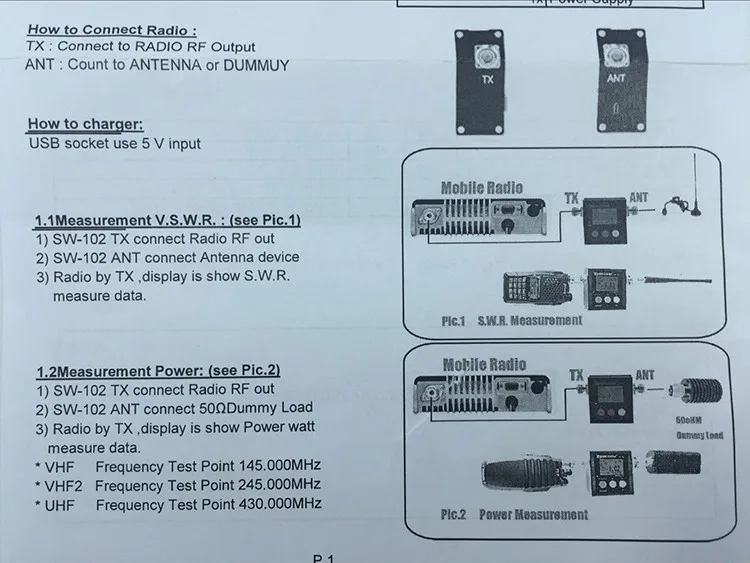

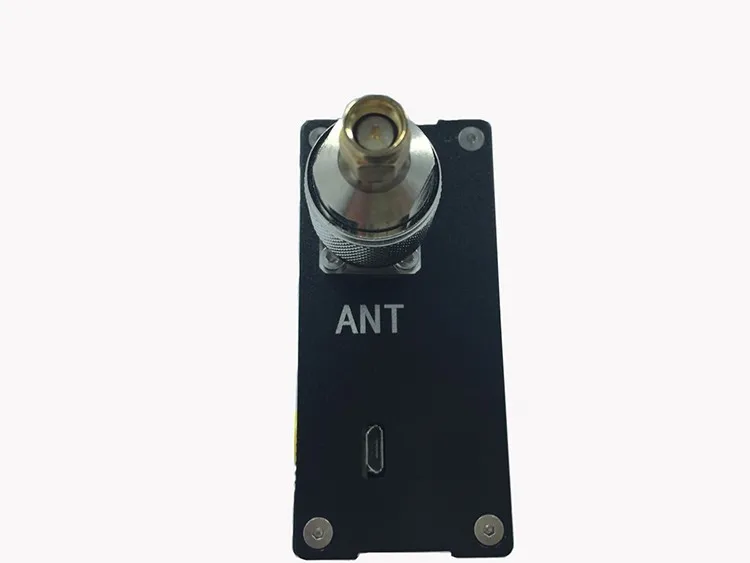

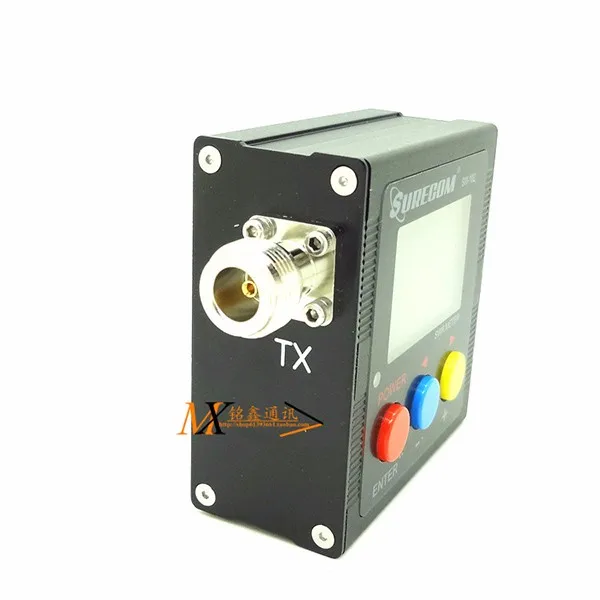

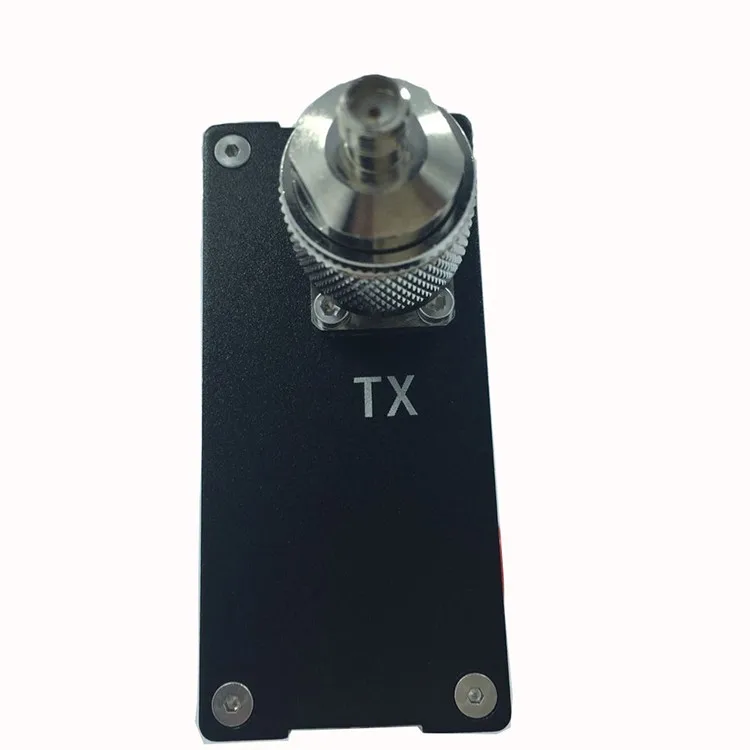

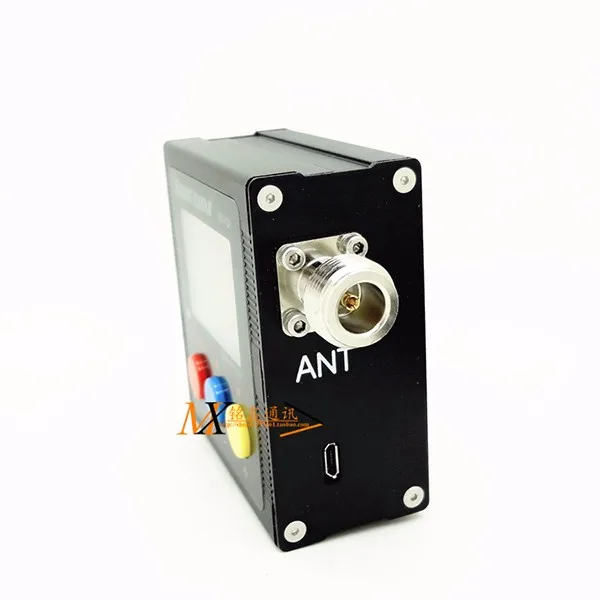

Подключите выход вашего трансивера к «TX» и антенне или манекену нагрузки к «ANT». Требуется соответствующий адаптер/кабель, если устройство имеет различные типы разъемов.

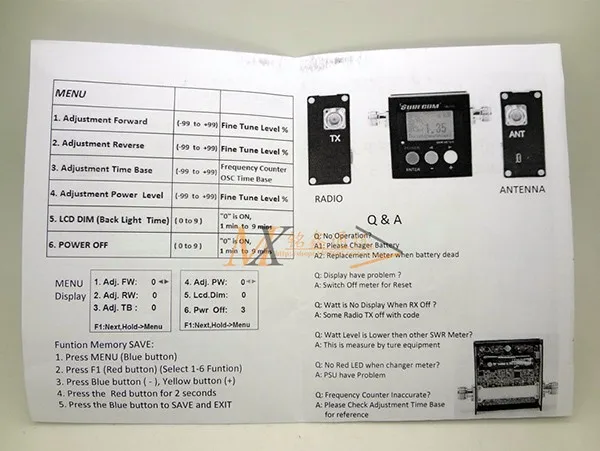

Включение/выключение питанияНажмите 2 секунды [Красная кнопка] для включения или выключения питанияОтображение меню Funtion:1) Adj. RF Forward %2) Adj. РЧ награда %3) Adj. Частота Счетчика времени базы.4) Adj. Мощность RF %5) Adj жидкокристаллический светильник6)Adj. Время отключения питания7)Adj. Испытательный режим Powe [0 для ручного Радио 1-10 Вт, 5 для мобильного радио 10-100 Вт]

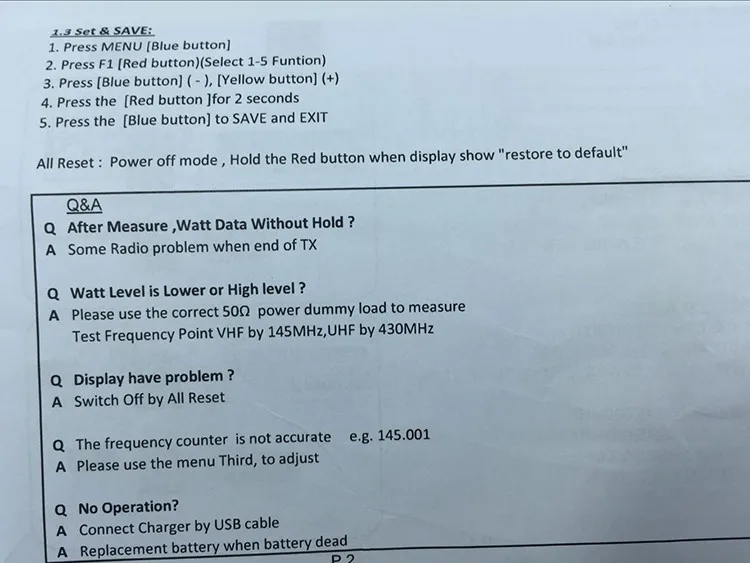

Функция памяти/сохранения:

1. Нажмите меню [Синяя кнопка]

2. Нажмите F1 [Красная кнопка] [Выберите 1-6 Funtion]

3. Нажмите синюю кнопку [- ], желтую кнопку [+]

4. Нажмите красную кнопку в течение 2 секунд

5. Нажмите синюю кнопку для сохранения и выхода

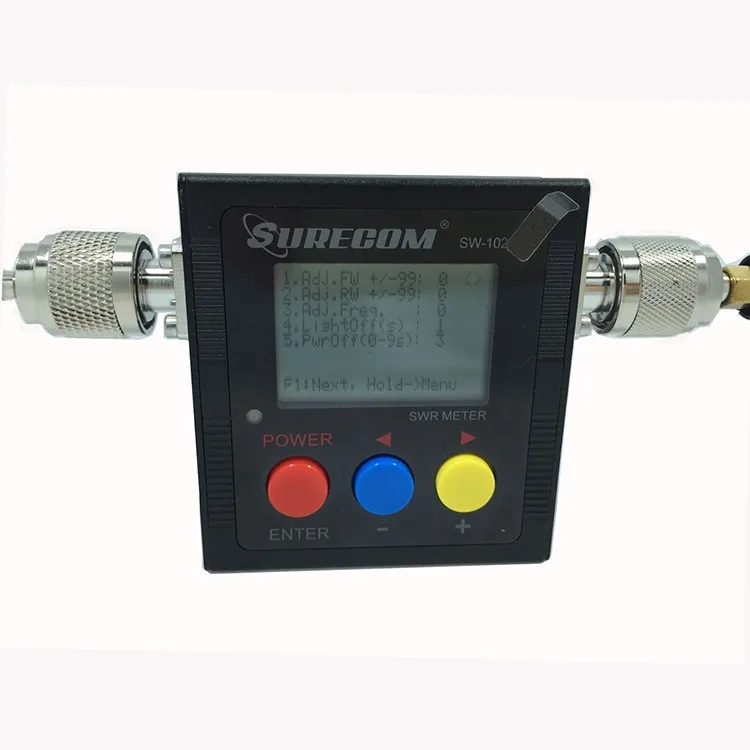

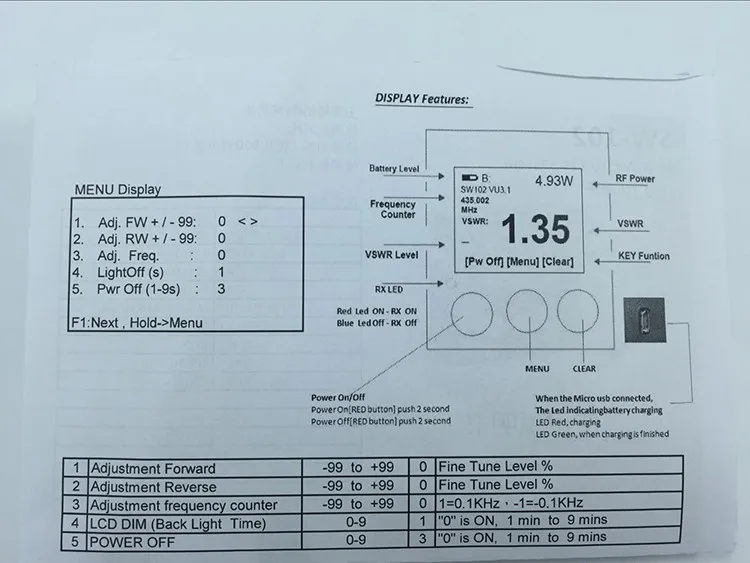

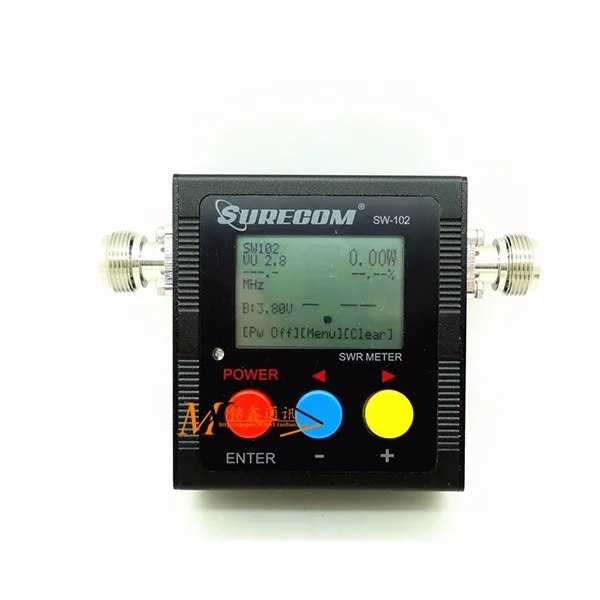

SW-102

Меню

Настройка

1.

Радиочастотный уровень "вперед"

[-99 до + 99] %

2.

Радиочастотный уровень "реверс"

[-99 до + 99] %

3.

Freq.counter "Time Base

[-99 до + 99]%

4.

Finr tune RF "мощность ватт уровень"

[-99 до + 99] %

5

ЖК тусклый [Время подсветки ЖК]

"0" включен,"1-9" мин

6

Выключение питания

"0" включен,"1-9" мин

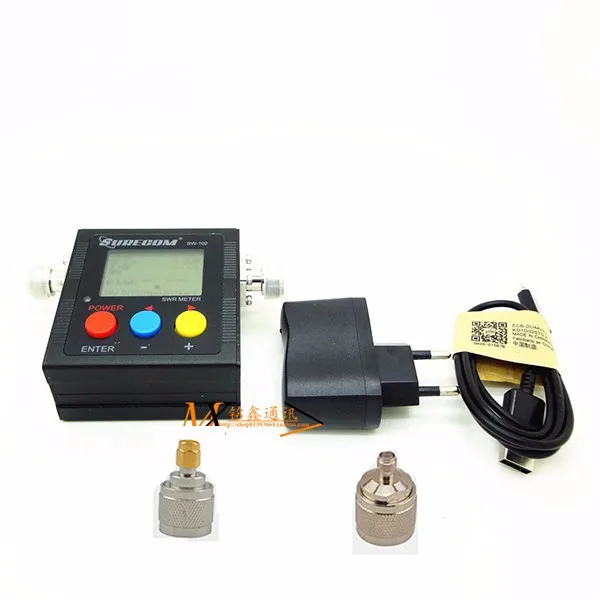

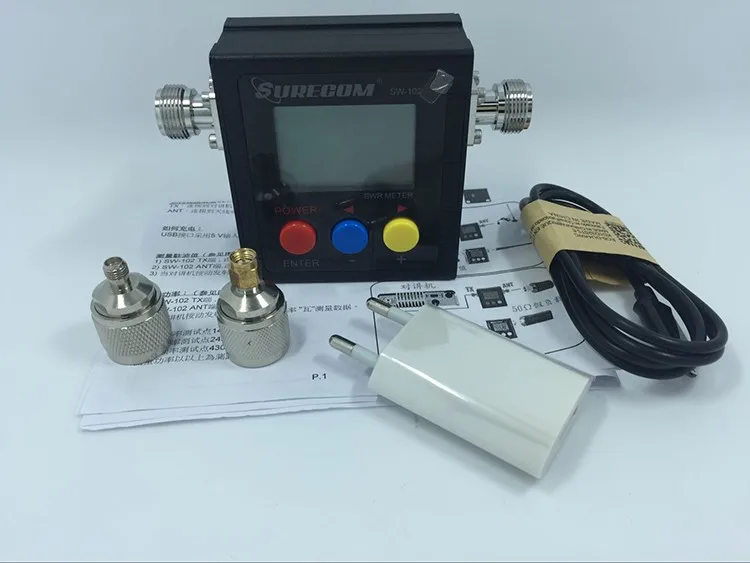

Содержимое посылка

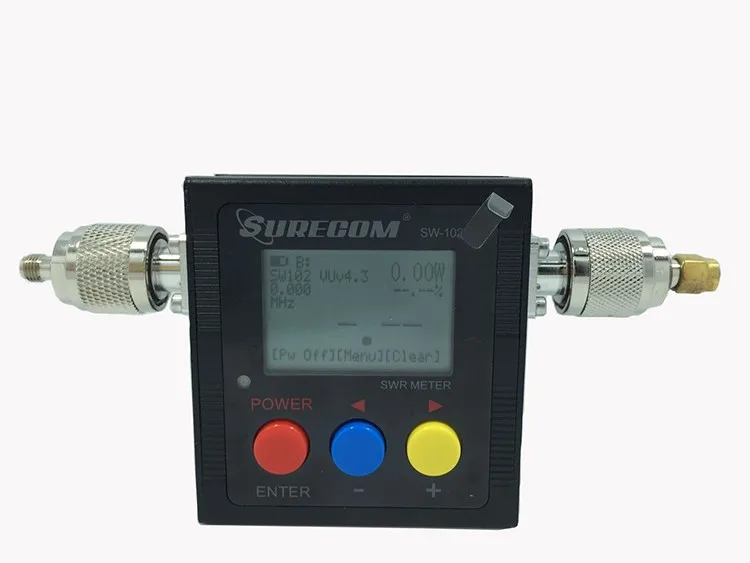

-1 × SURECOM SW-102 метр

-1 × адаптер переменного тока

-1 × кабель Micro USB

-1 × руководство пользователя

-1 × N штекер SMA-Male RF адаптер

-1 × N штекер SMA-Female RF адаптер
