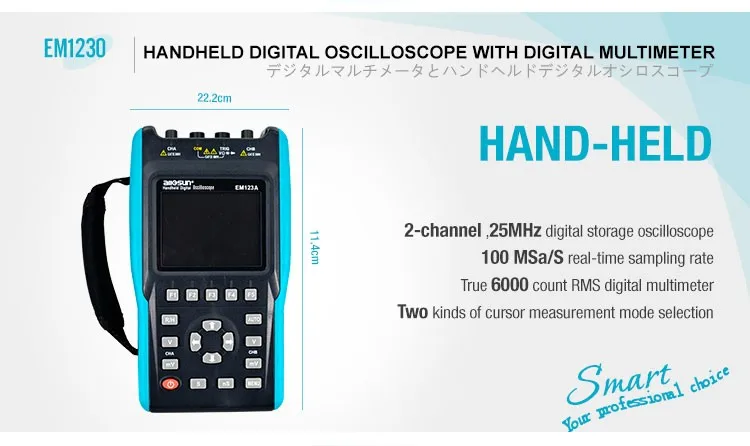

Все солнце цифровой2 в 1Портативный портативныйОсциллограф + мультиметр 25 МГцЧастота дискретизации в режиме реального времени, два/два канала100 Мвыб./сЖК-подсветка EM1230

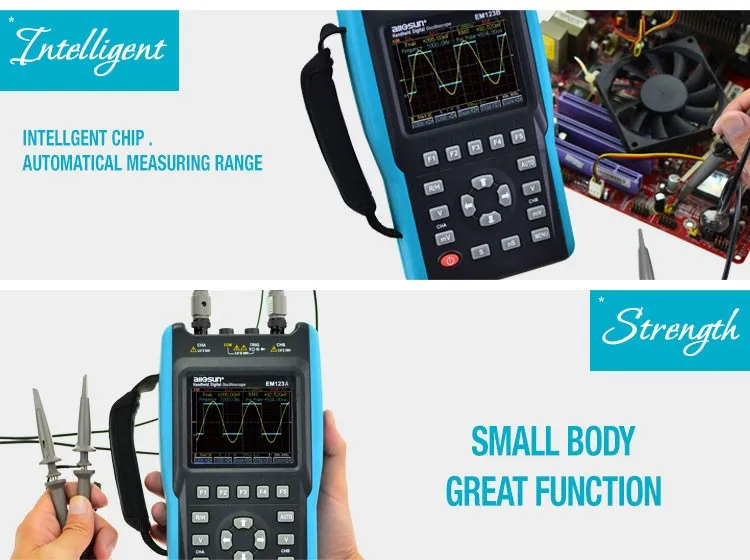

> Этот портативный осциллограф является портативным инструментом измерения формы волны.
И один из лучших инструментов 2 в 1 для тестирования на открытом воздухе, ремонта или обучения.
> Когда частота дискретизации в реальном времени составляет 100 Мвыб/с, полоса пропускания составляет 25 мгц.
> Его часть мультиметра использует выделенный чип (6000 шт.), который может обеспечить более высокую точность.
> Литиевая батарея большой емкости может обеспечить не менее 6 часов работы после полной зарядки.
Полоса пропускания
Постоянный ток-25 МГц ( -3 дБ)
Номер канала
2
Время повышения
14 нс
Частота дискретизации
100 Мвыб./с
Горизонтальная чувствительность
10 нс/дел-5s/дел
Горизонтальная точность
0.01% + 1 пиксель
Вертикальная чувствительность
10 мВ/дел-500 В/дел
Вертикальная точность
±(3% + 1 пиксель)
Вертикальное разрешение
8 бит
Максимально Допустимое входное напряжение
CAT II 300 в
Соединительная муфта
Переменный ток, постоянный ток
Входное сопротивление
1 МОм, ≤ 20 пФ
Источник запуска
CHA, CHB, внешний триггер
Режим запуска
Нормальный, автоматический, одиночный
Чувствительность триггера
≤ 1,0 дел
Спусковой наклон
Поднимающийся или падающий край формы волны
ТРИГГЕРНАЯ муфта
Переменный ток, постоянный ток
Дисплей
6000 счетчиков
Макс. Входное напряжение Allo wable
CAT III 600 в
Измерение курсора
Измерения времени и напряжения
Дисплей
3,5 ″ TFT LCD, 52 мм × 70 мм, 240 × 320 пикселей
Местоположение памяти
10 мест хранения сигналов и 10 мест установки
Батарея
Литиевая батарея 3,7 в
Адаптер питания
Выход: 5 В постоянного тока/8 Вт
Рабочая среда
Температура: 0 °C ~ 40 °C
Относительная влажность: ≤ 75%
Среда хранения
Температура: -10 °C ~ 50 °C
Относительная влажность: ≤ 85%
Рабочая высота
0 ~ 2000 м
Размеры
212 мм × 121 мм × 50 мм (только для основного корпуса)
Вес
Около 700 г
Функция
Диапазон
Точность
Напряжение постоянного тока
600мв/6 в/60 в/600 В/1000 в
±(1% + 5 отсчетов)
Напряжение переменного тока
600мв/6 в/60 в/600 В/1000 в
±(1.2% + 5 отсчетов)
Точность постоянного тока
См. Руководство пользователя текущего щупа.
Такой же, как DCV (Добавьте Датчик тока
Переменный ток во время
См. Руководство пользователя текущего щупа.
Если текущим зондом измеряется выходное напряжение постоянного тока, точность измерения равна точности токового зонда DCV.
600Ω/6k Ω/60k Ω/600k Ω/6MΩ
±(1.2% + 5 отсчетов)
60 МОм
±(2% + 5 отсчетов)
Емкость
6 НФ \ 600 НФ \ 6мкф \ 60мкф \ 600мкф \ 6нф \ 6мф
±(4% + 5 отсчетов)
Диодный тест
Испытательное напряжение составляет около 3 В.
±(5% + 10 шт.)
Проверка целостности. Если сопротивление меньше примерно 5 Ом, прозвучит встроенный зуммер.
