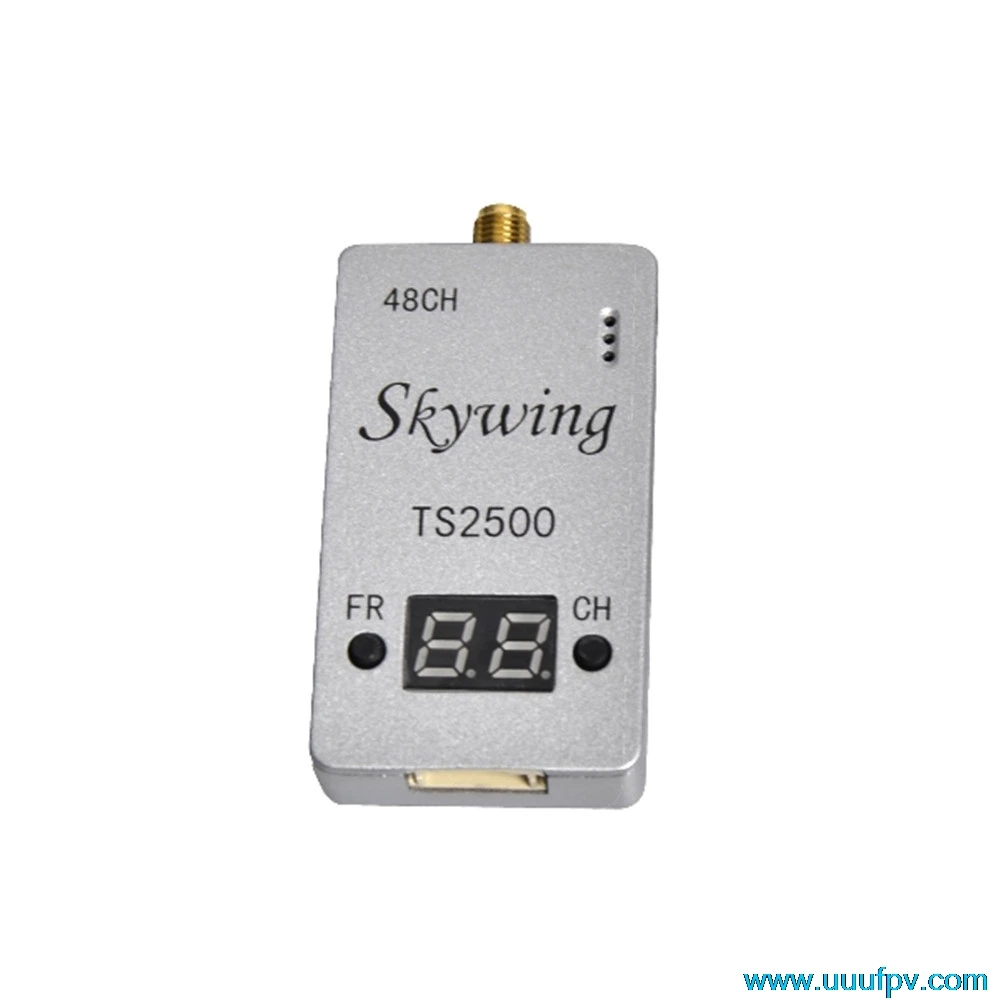

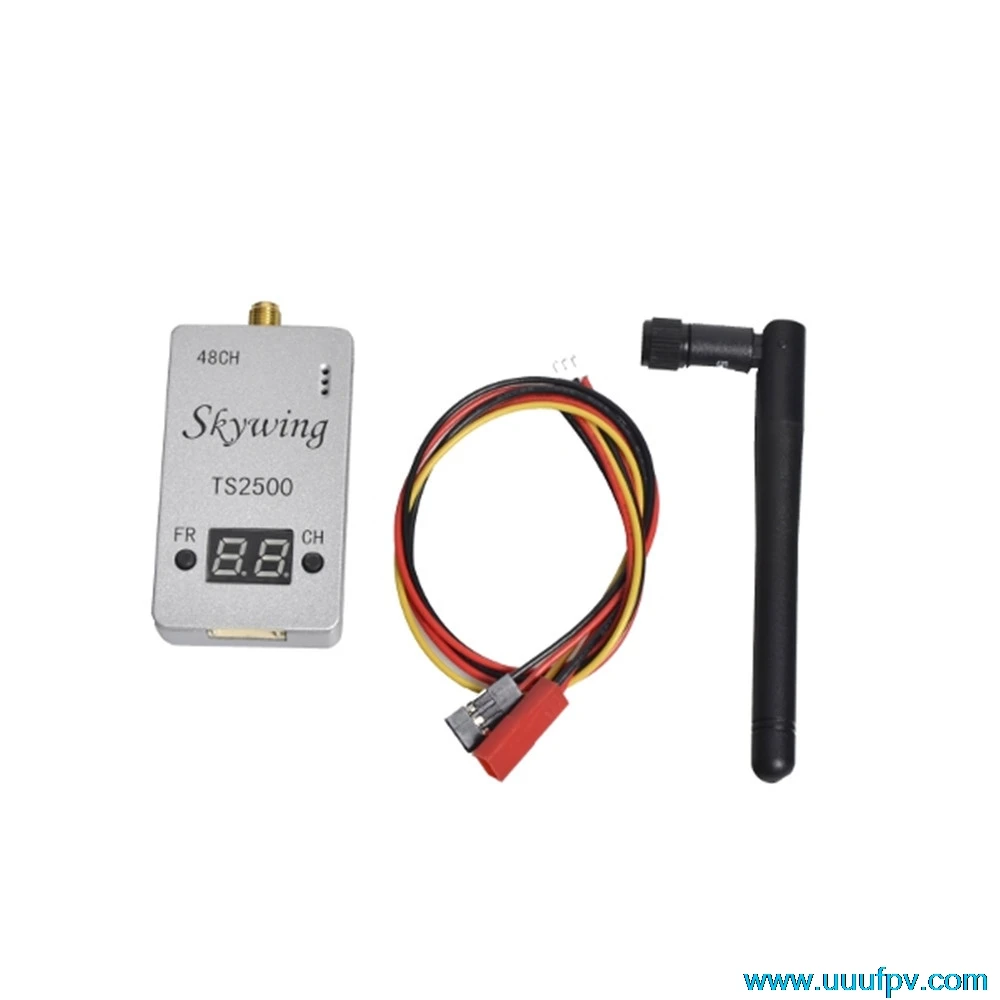

Skywing TS2500 5,8G 2500 мвт 48CH AV-передатчик FPV VTX для FPV

Режим: TS2500 Модулат Широкополосный FM модулят Формат видео NTSC/PAL Характеристики Ценность Единицы Мин. Тип. Макс. Выходное сопротивление --- 50 --- Ом Выходная мощность 33 33,5 34 ДБм Рабочее напряжение 7,0 12 30 V Ток подачи --- 860 --- Ма Рабочая температура -10 --- + 85 ° Ширина видеоленты 0 --- 8,0 МГц Звуковая частота --- 6,5 --- МГц Уровень видеовхода 0,8 1,0 1,2 ВП-п Импеданс видеовхода --- 75 --- Ом Уровень аудиовхода 0,5 2,0 ВП-п Сопротивление аудиовхода --- 10k --- Ом Вес --- 35 --- G Разъем антенны Разъем RP-SMA Размеры (Д x Ш x В) 58*33*12 мм

Частота:

CH FR CH CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 FR FR1(A) 5865 МГц 5845 МГц 5825 МГц 5805 МГц 5785 МГц 5765 МГц 5745 МГц 5725 МГц FR2(B) 5733 МГц 5752 МГц 5771 МГц 5790 МГц 5809 МГц 5828 МГц 5847 МГц 5866 МГц FR3(C) 5705 МГц 5685 МГц 5665 МГц 5645 МГц 5885 МГц 5905 МГц 5925 МГц 5945 МГц FR4(D) 5740 МГц 5760 МГц 5780 МГц 5800 МГц 5820 МГц 5840 МГц 5860 МГц 5880 МГц FR5(H) 5658 МГц 5695 МГц 5732 МГц 5769 МГц 5806 МГц 5843 МГц 5880 МГц 5917 МГц FR6(L) 5362 МГц 5399 МГц 5436 МГц 5473 МГц 5510 МГц 5547 МГц 5584 МГц 5621 МГц

Соединения:

Линия 1:VDD_IN(7-30 в) Линия 1 Линия 2 Линия 3 Линия 4 Линия 5 Линия 2:GND Строка 3: Видео _ in Линия 4:VDD_OUT(5 В) Линия 5:GND

Особенности:
