Плата расширения DVK512 Raspberry Pi 3 Model B GPIO для Raspberry Pi 2 Model B DVK512 GPIO Плата с бесплатной доставкой
Описание товара:
DVK512-это плата расширения, разработанная для Raspberry Pi, которая объединяет различные компоненты и интерфейсы для соединения внешних плат для аксессуаров. Идеально подходит для оценки и разработки Raspberry Pi
Поддерживаемый Pi
--- Raspberry Pi 1 модель A +--- Raspberry Pi 1 Модель B +--- Raspberry Pi 2 Model B--- Raspberry Pi 3 Model B
Спецификация товара:

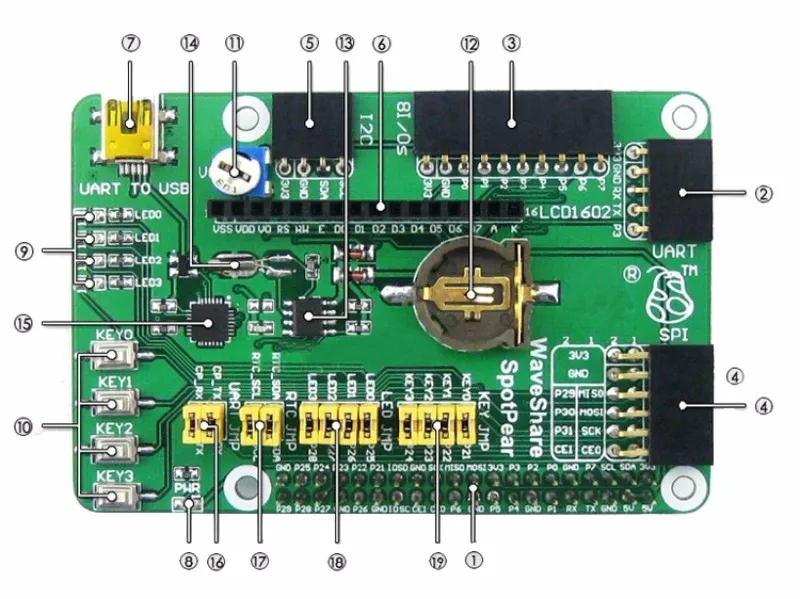

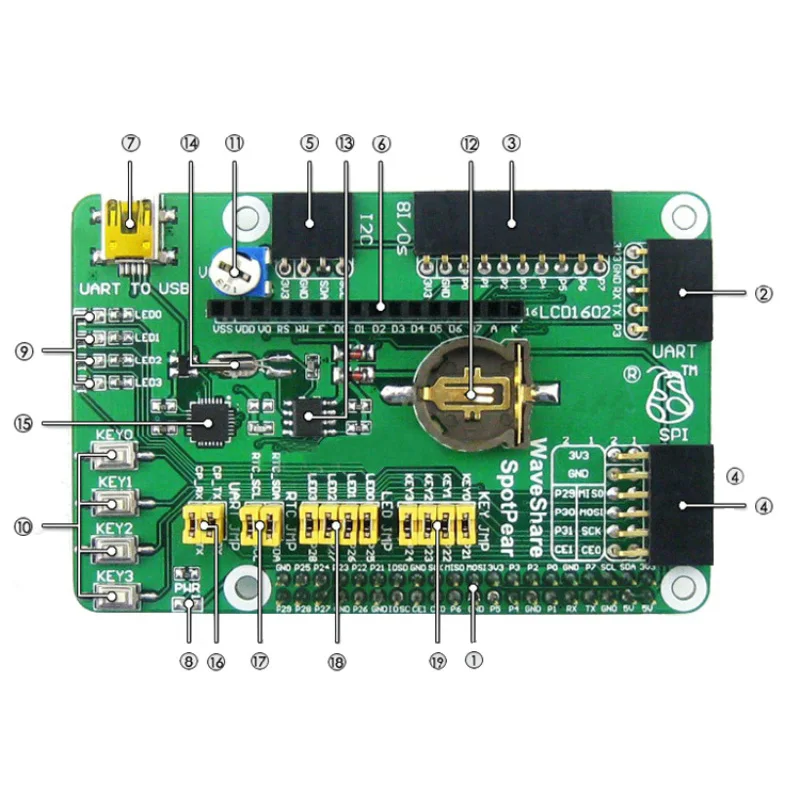

Клещи для соединения с RPiИнтерфейс UART: легко подключается к модулям UART, таким как RS232, RS485, USB-UART и т. д.Интерфейс 8I/Os: легко подключается к модулям, управляемым I/Os, таким как 8 кнопок, преобразователь логического уровня, Смешанная Плата и т. д.Интерфейс SPI: легко подключается к модулям SPI, таким как AT45DBXX Dataflash, L3G4200D Board и т. д.Интерфейс I2C: легко подключается к модулям I2C, таким как плата расширения PCF8574, плата PCF8563 RTC, плата LSM303DLHC и т. д.Символьный ЖК-интерфейс: для отображения символа LCD s, как LCD 1602USB-порт: USB в UART, поддерживается встроенным преобразователем CP2102Индикатор питанияСветодиоды пользователяПользовательские ключиПотенциометр: для регулировки контрастности LCD1602Держатель аккумулятор RTCPCF8563: Встроенный чип RTCКристалл 768K: кристалл RTCCP2102: Встроенный чип USB в UART для отладкиПеремычка CP2102Джемпер RTCПеремычка для светодиодовПеремычка с клавишами пользователяДля джемперов выше:
Короткий перемычка для подключения к I/Os, используемому в примере кодаОткройте перемычку, чтобы установить ее на другие индивидуальные контакты через перемычки
Ресурсы разработки DVK512:
Компакт-диск с руководством пользователя включает следующие ресурсы разработки:
Руководство пользователя
Схема (PDF)
Примеры в C (исходный код Linux API)
Документации по разработке (конфигурация Raspbian, установка библиотеки C)
Raspbian (настроенный образ системы для RPi)
Примеры в C:
Светодиодный (I/Os)
Преобразователь логического уровня (I/Os)
Джойстик (I/Os)
Ключ (I/Os)
Зуммер (ШИМ)
DS18B20 (1-проводной)
IRM (I/Os)
LCD1602 (I/Os)
PCF8563 (RTC)
PCF8591 (AD/DA)
LSM303DLHC (I2C)
L3G4200D (SPI)
CP2102 (UART)
GPS (UART)
Загрузить: (Руководство пользователя)
Www.waveshare.com/объектов/dvk512
Упаковочный лист:
DVK512 x 1 шт.
Штекер USB типа A для кабеля mini-B x 1 шт.
Комплект 4-контактных 2-контактных проводов, 1 шт.
Набор винтов RPi (2 шт.) x 1 комплект
