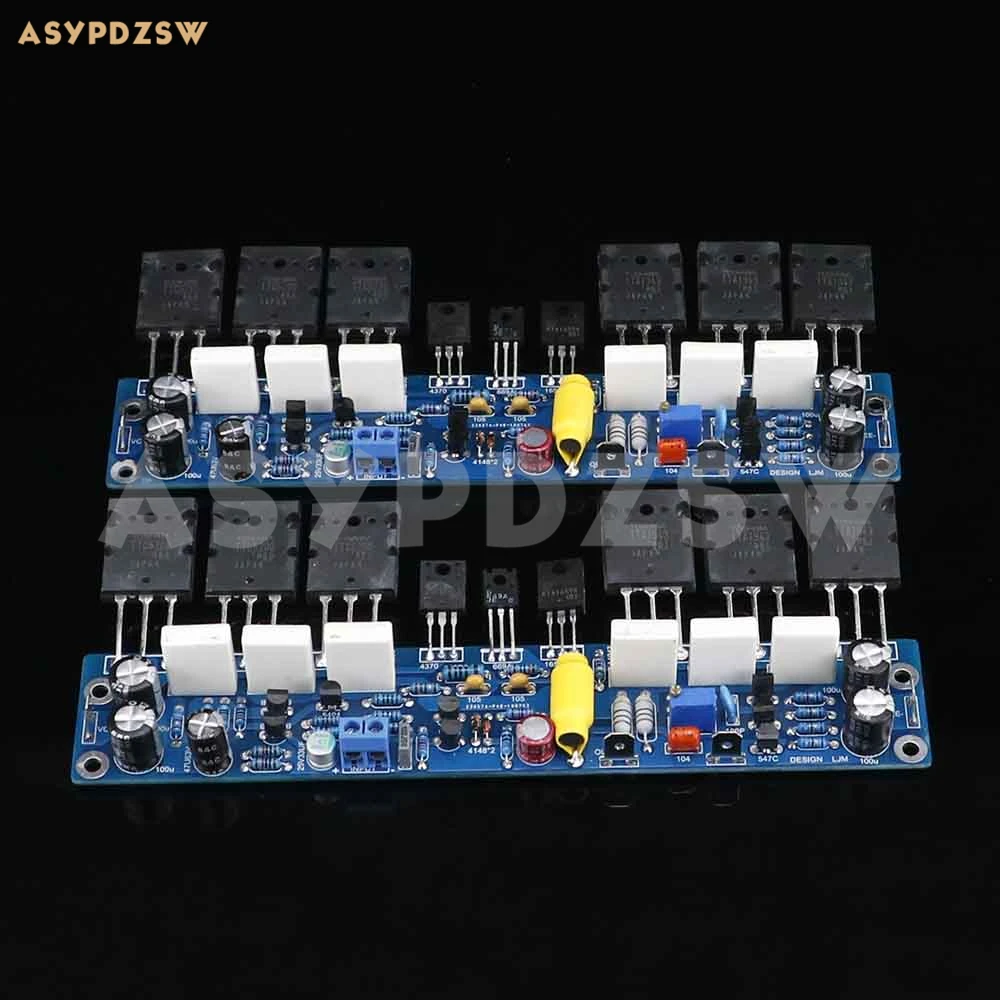

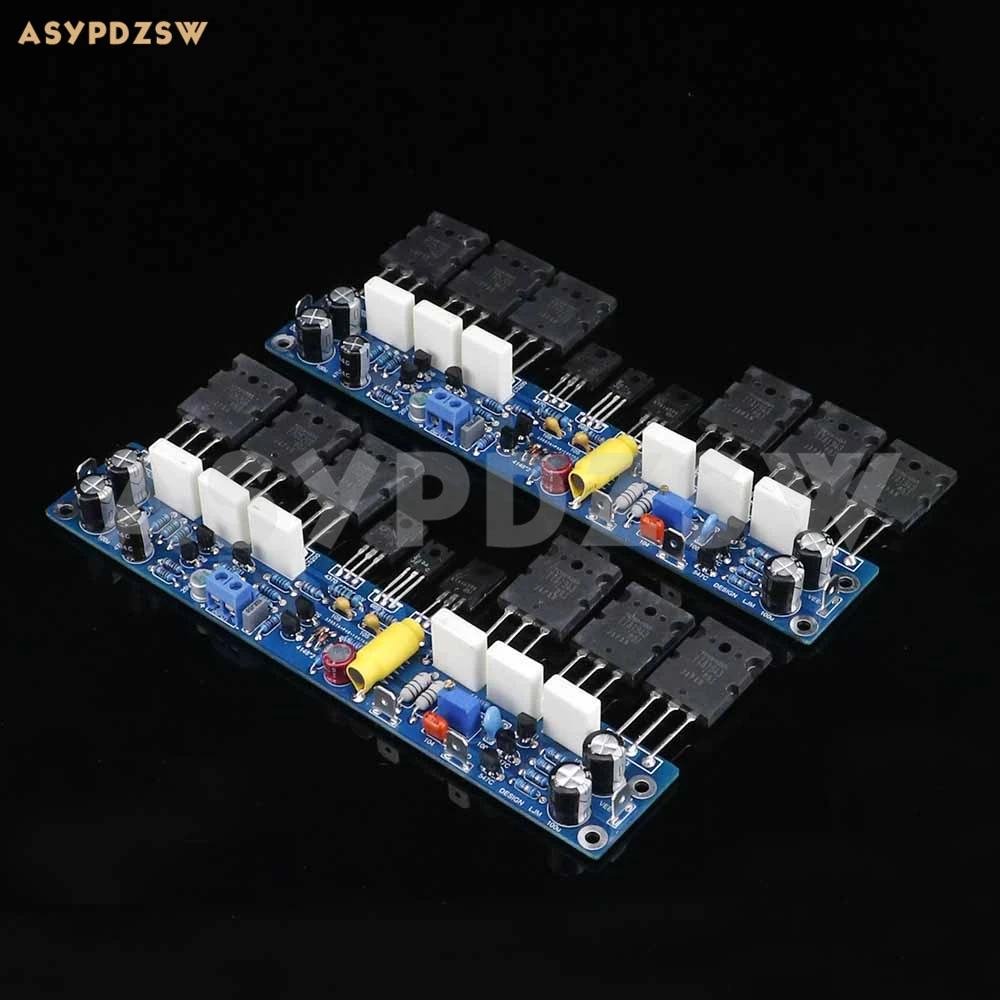

Печатная плата с двухсторонним 1,6 мм толщиной FR4 материал. Высокомощная трубка для оригинального Toshiba 1943 5200,
Небольшая сигнальная трубка с использованием оригинального BC546B BC556B.

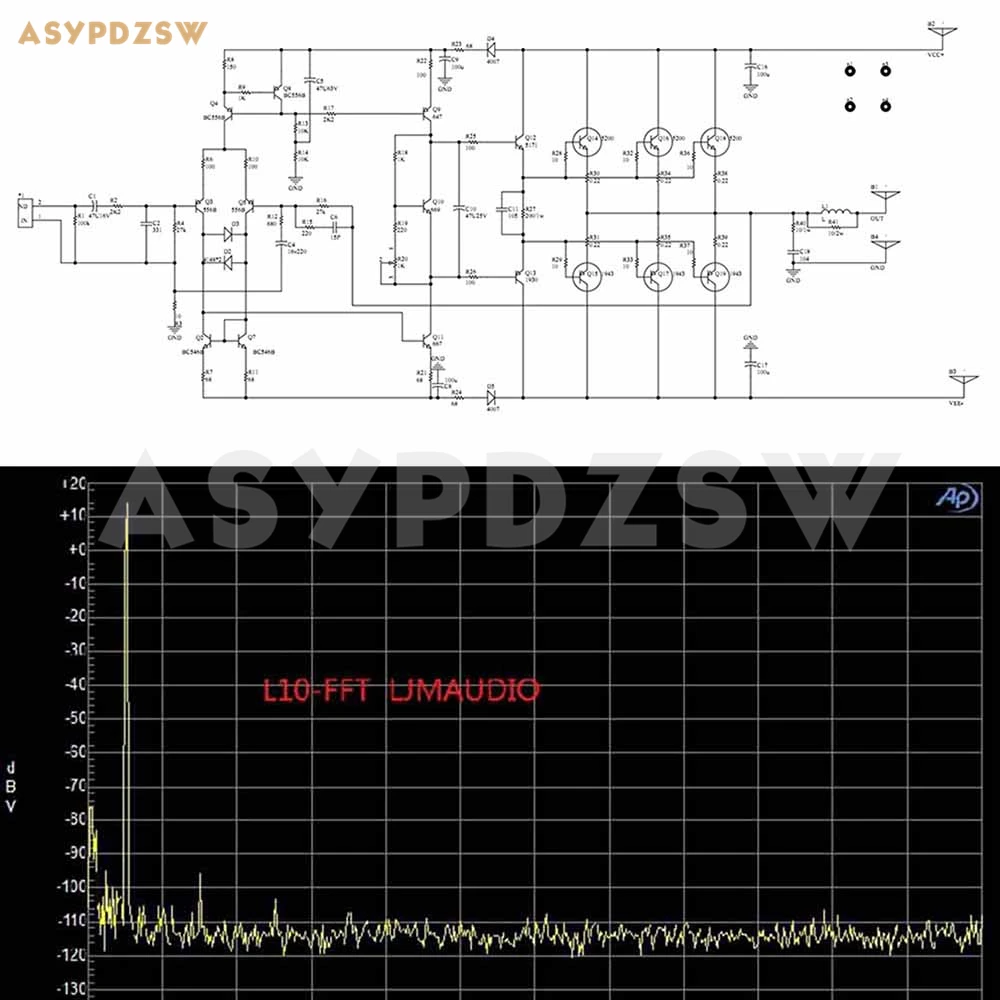

Использование толкателя Toshiba original A1930 C5171.TOSHIBA 2SA1943 2SC5200:150W 15A 230VПредназначен для одиночных дифференциальных, односторонних усилителей выходного напряжения,
SNR: 110 дБ

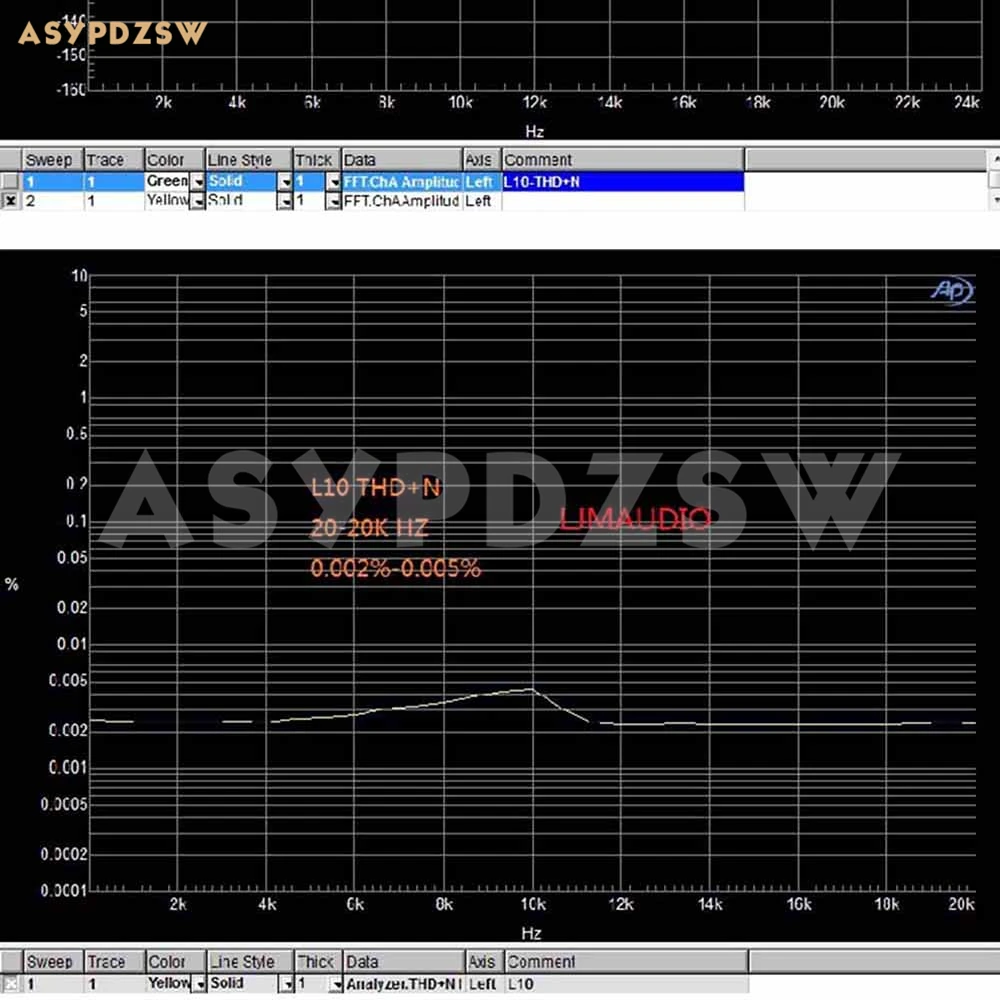

Искажение A Взвешивание <0,005
Ср = 40V/США

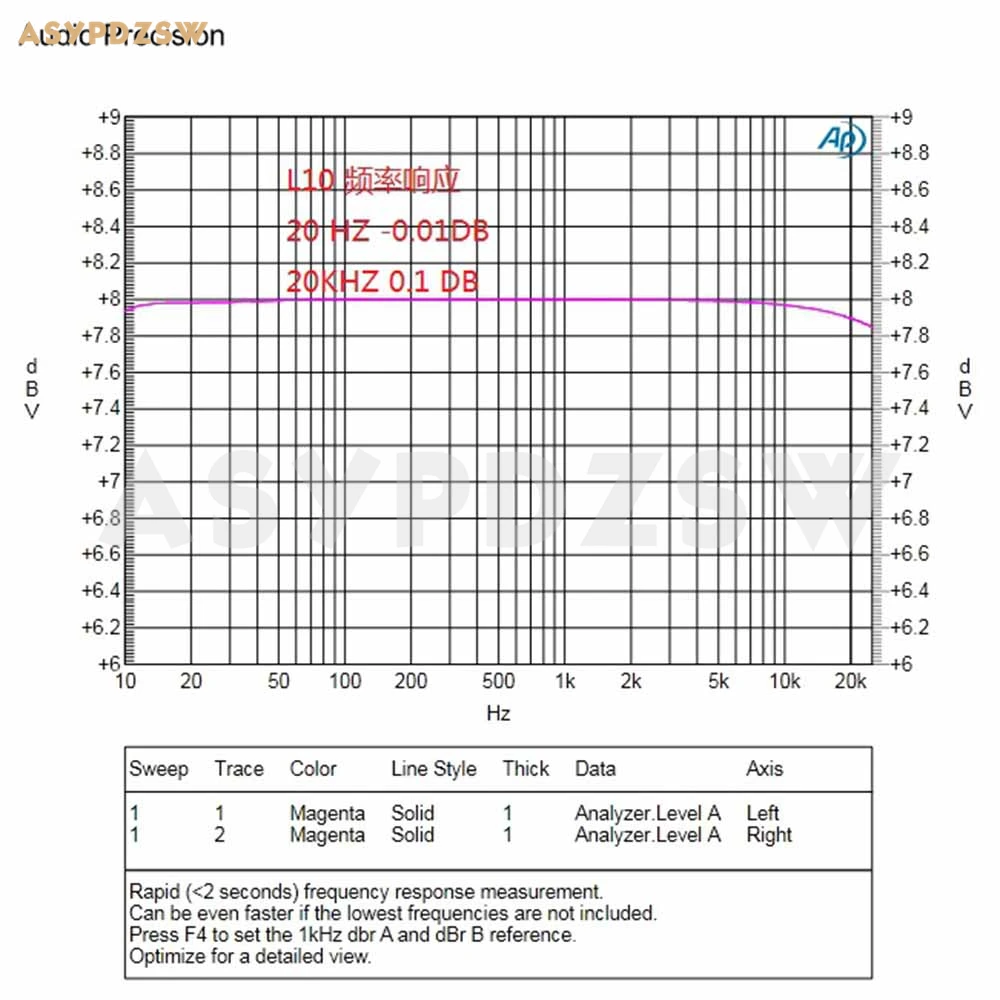

Частотная характеристика = 20-20 к +/-0.1дб
Рекомендуемое Рабочее напряжение: AC 36V--0--36V, DC +/-с алюминиевой крышкой, 50В.
Мощность: 100 Вт 8 Ом200 Вт 4 Ом350 Вт 2 Ом
Мощность моста: 400 Вт 8 Ом (моно)(Мост нужно купить XLR баланс моста, также можно купить в моем магазине)
Размер печатной платы: 180 мм * 33 мм
Примечание 1: после того, как набор DIY припаян, пожалуйста, установите плату усилителя к теплоотводу для отладки. Метод отладки очень прост. Рекомендуется, чтобы ток покоя равнялся 50 мА для одной трубки, а напряжение через белый резистор 0,22r регулируется до 2 --- 12 мВ.
Примечание 2: у нас есть набор для самостоятельной сборки или готовая доска(Опционально)

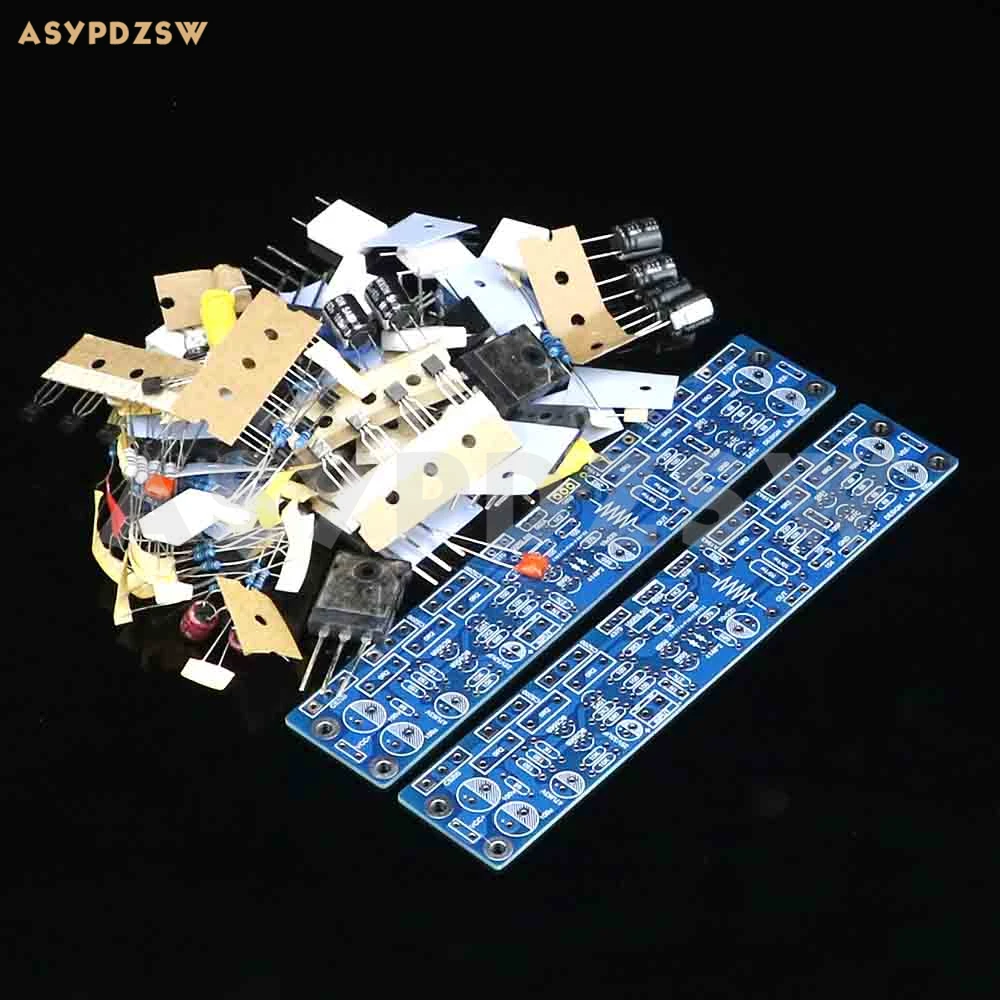

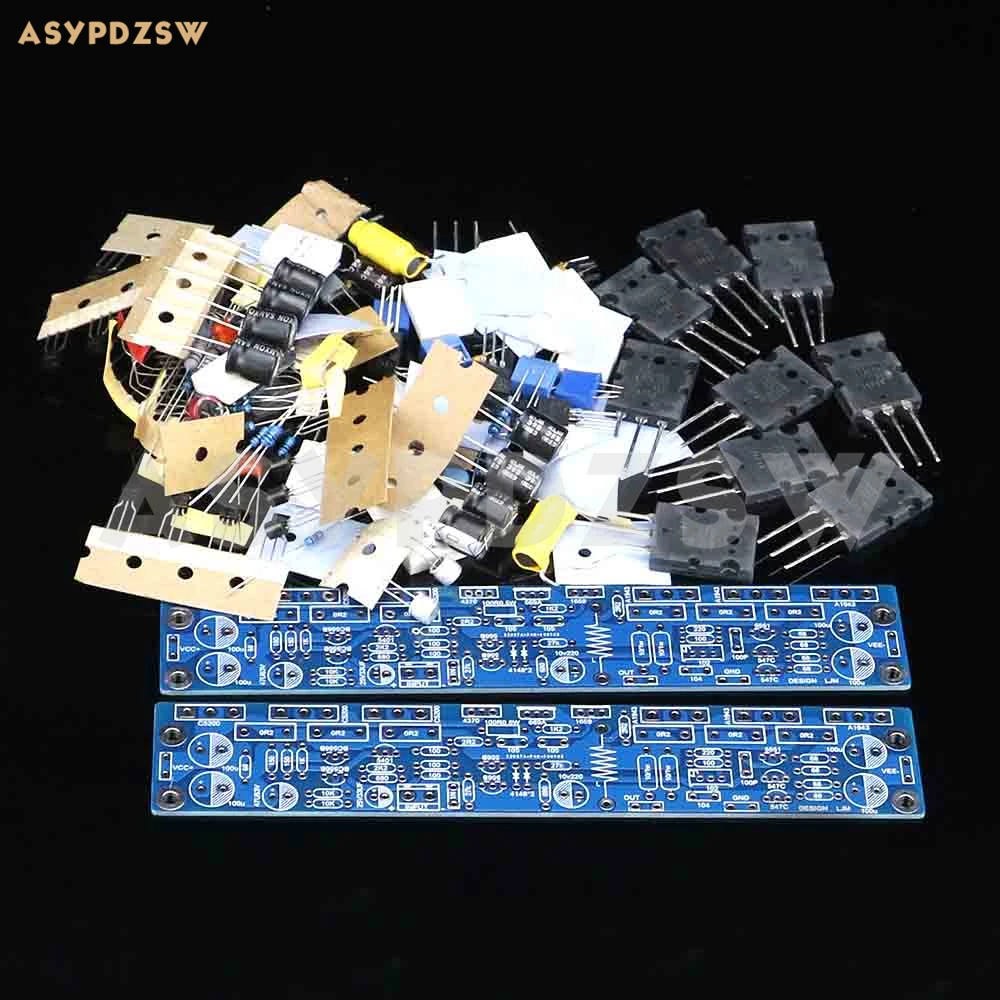

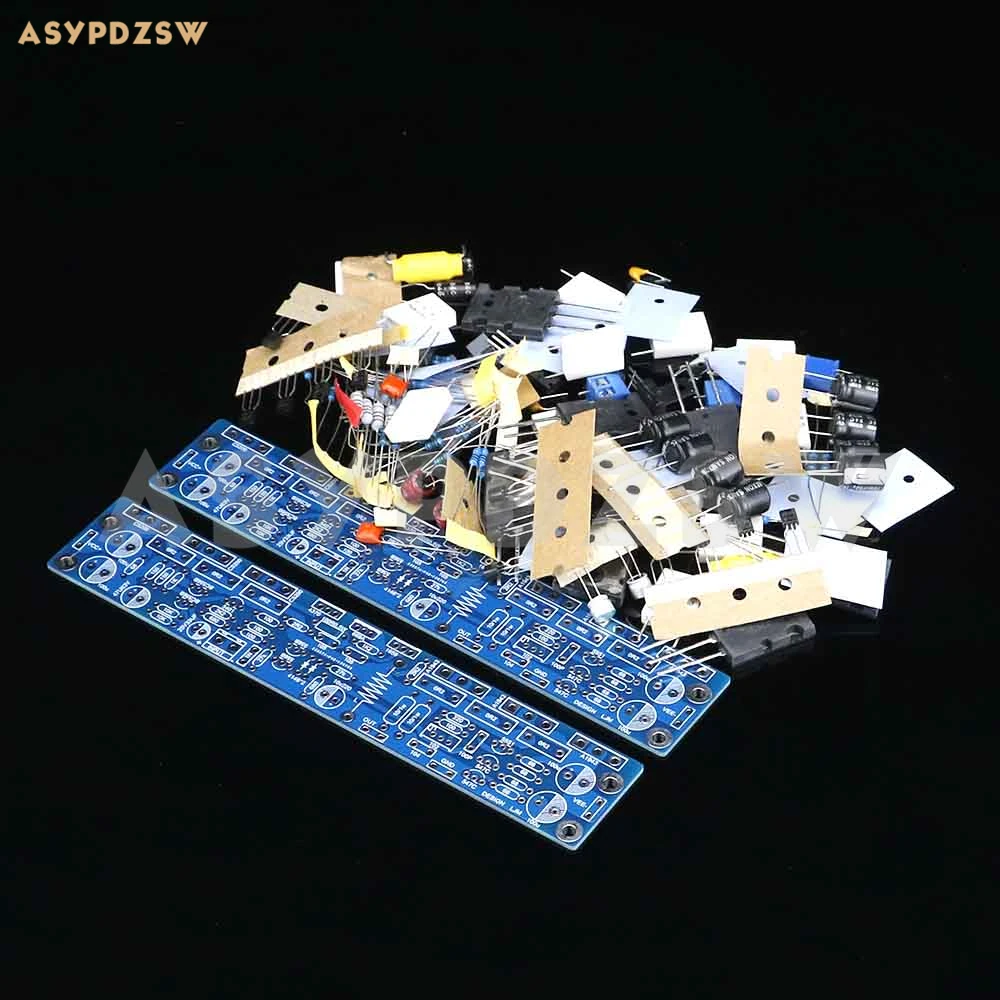

◆ DIY kit ---- все детали нужно припаять и проверить его.

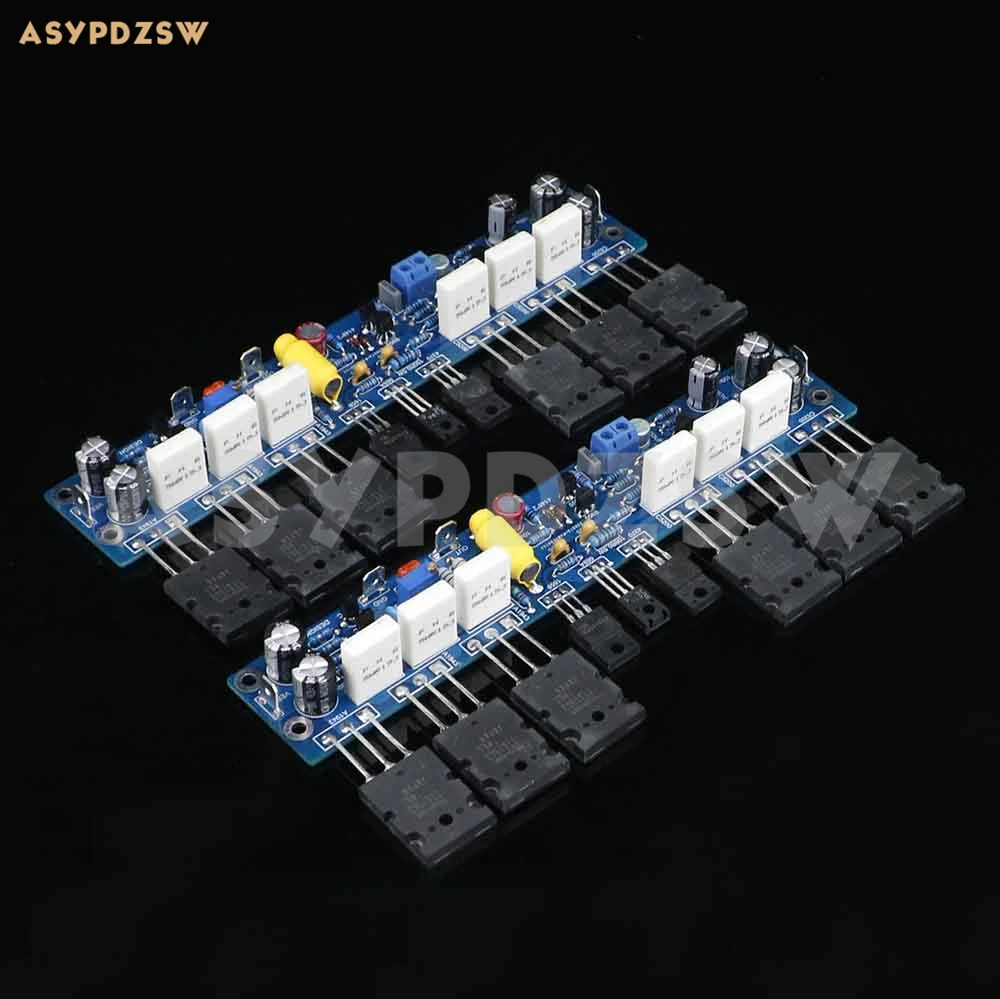

◆ Готовая доска ---- все детали были сварены и протестированы ОК.
