433 мгц мини беспроводной приемник и передатчик пульт дистанционного управления код обучения 1527 декодер модуль 4 Ch выход с кнопкой обучения
Кнопка обучения diy kit для Arduino/ARM/MCU для беспроводного выключателя питания розетка дистанционное управление СВЕТОДИОДНЫЙ Электрический двери и т. Д.
Применение окружающей среды:
Пульт дистанционного управления, мотоциклы, Автомобильная Противоугонная продукция, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери дистанционного управления, раздвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панелью, открывалка для дверей с дистанционным управлением, Система управления дверным замком, занавески с дистанционным управлением, Хост сигнализации, сигнализация, пульт дистанционного управления для мотоциклов, электромобили с дистанционным управлением MP3.
Упаковочный лист:

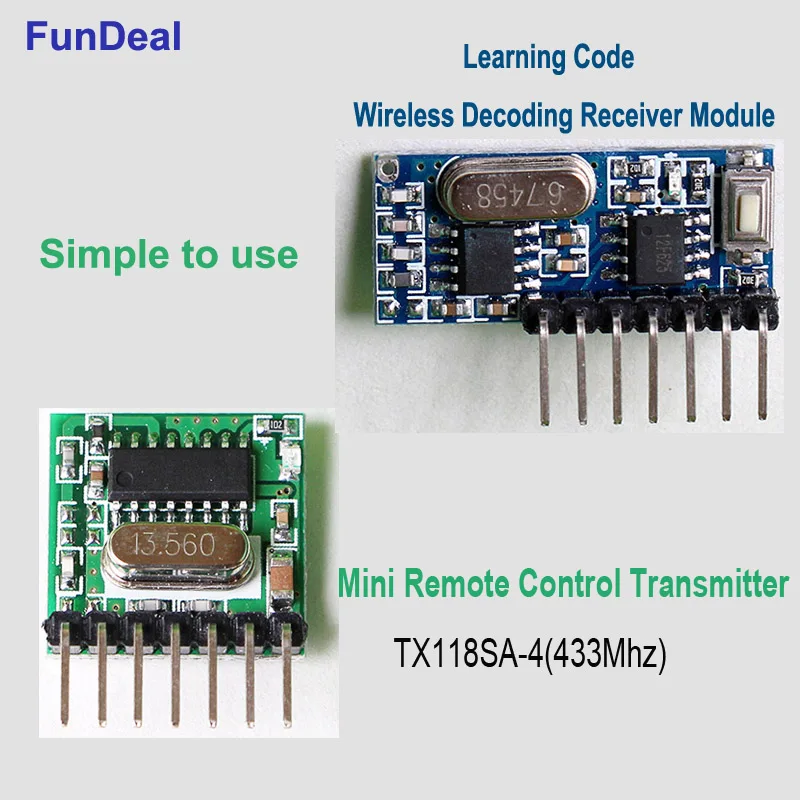

Модуль приемника (RX480E-4) * 1 шт.;
Передающий модуль (TX118SA-4) * 1 шт.
Эта посылка не включает антенну.
Если вам нужна дополнительная посылка антенных модулей, пожалуйста, закажите следующие ссылки:
Https://www.aliexpress.com/item/2pcs-1set-433-mhz-Spring-Antenna-For-RF-Receiver-and-transmitter-Module-433MHZ-built-in-antenna/32796637216.html
Детали:
[Модуль приемника] модель изделия: RX480-E4
Рабочее напряжение: DC3.3 ~ 5 В
Ток покоя: ≤ 5 мА
Рабочая частота: 315 МГц/433 МГц (другие могут быть настроены)
Чувствительность приема:-108дб
Расстояние получения: 15 метров выше
Диапазон частот: ± 0,2 МГц
Рабочая температура: -25 ~ 75
Режим работы: точечный ход, самоблокировка, блокировка
Выход: 4-канальный CMOS уровень сигнала, соответствующий пульту дистанционного управления ABCD 4 кнопками.
Пожалуйста, обратите внимание:
Совместимый тип кодирования передатчика: EV1527
Если вы не используете кодировку передатчика EV1527, не будет применен к приемнику.
Если вам нужно настроить другие режимы декодирования, такие как PT2262, HT6P20B, HCS301, T301A, T301E, HT6P20B, HCS301, T301A, E301E и т. Д.;Нужно заказать более 500 шт. (каждый 500 шт.)Добро пожаловать на заказ, пожалуйста, свяжитесь с нами.

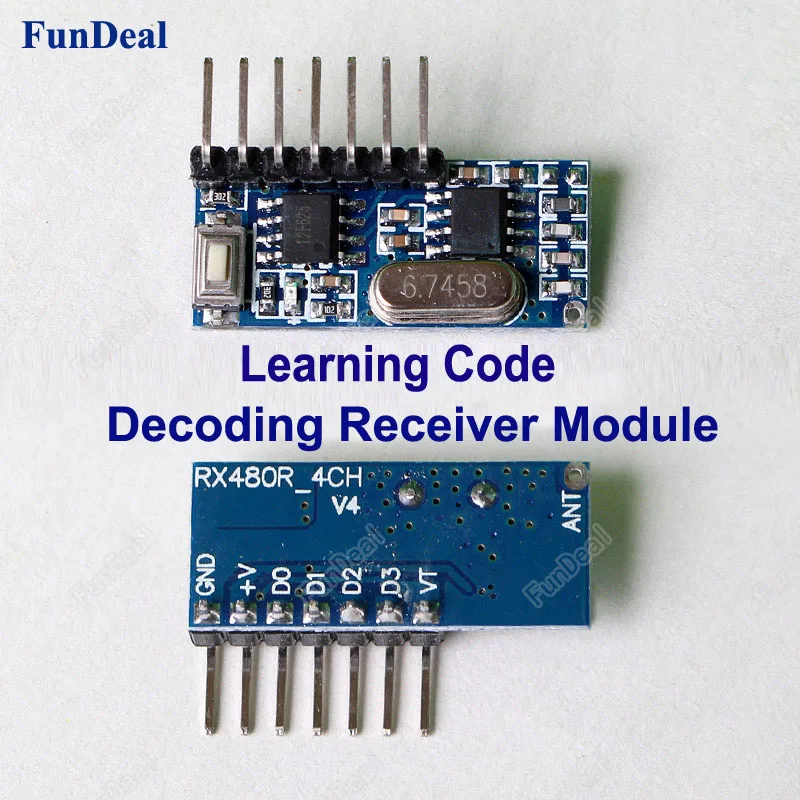

Шпильки инструкция
GND : groud или отрицательный полюс
+ V : DC3.3 ~ 5V вход
D0: вывода данных
D1: вывода данных
D2: вывода данных
D3: вывода данных
VT: Выход
Как для программирования:
1. Удалите имеющиеся данные:Нажмите кнопку обучения 8 раз. Ответ: светодиодный индикатор мигает 7 раз.
2. Код дистанционного обучения: Нажмите клавишу обучения один раз, два или три раза (см. Ниже).
Светодиодный включается:Режим обучения активен. Нажмите любую кнопку пульта дистанционного управления.
Светодиодный индикатор мигает три раза:Обучения успешно завершено.
3. Тесты:После вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.
Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2.
Возможна смесь различных режимов.

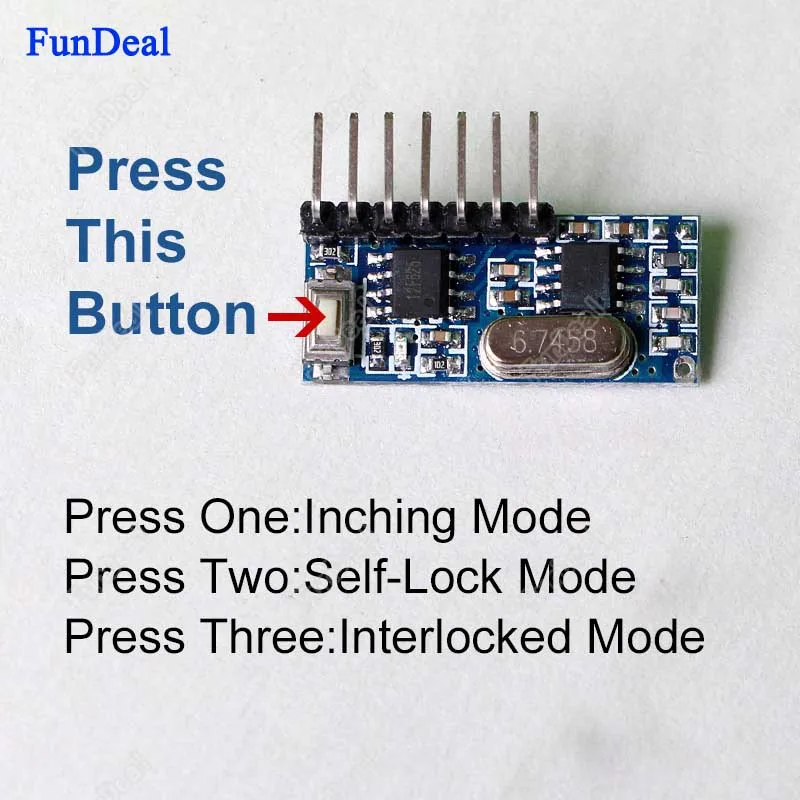

Использование кнопок (устанавливает режим и запускает процесс сопряжения):
Пресс после того, как:Режим инчинга (мгновенный режим)
Пресс дважды:Режим самоблокировки (переключаемый режим 4 каналов)
Пресс три раза:Блокированный режим (выбранный канал активен и очищен, если другой канал становится активным)
(Эти инструкции предоставлены Manfred, спасибо Manfred)
Применение пример

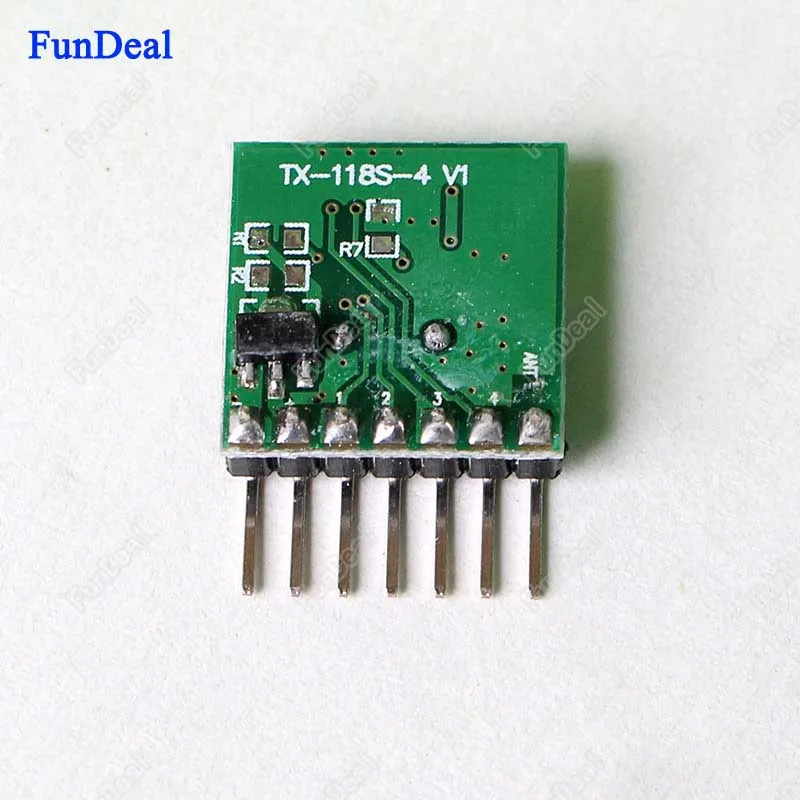

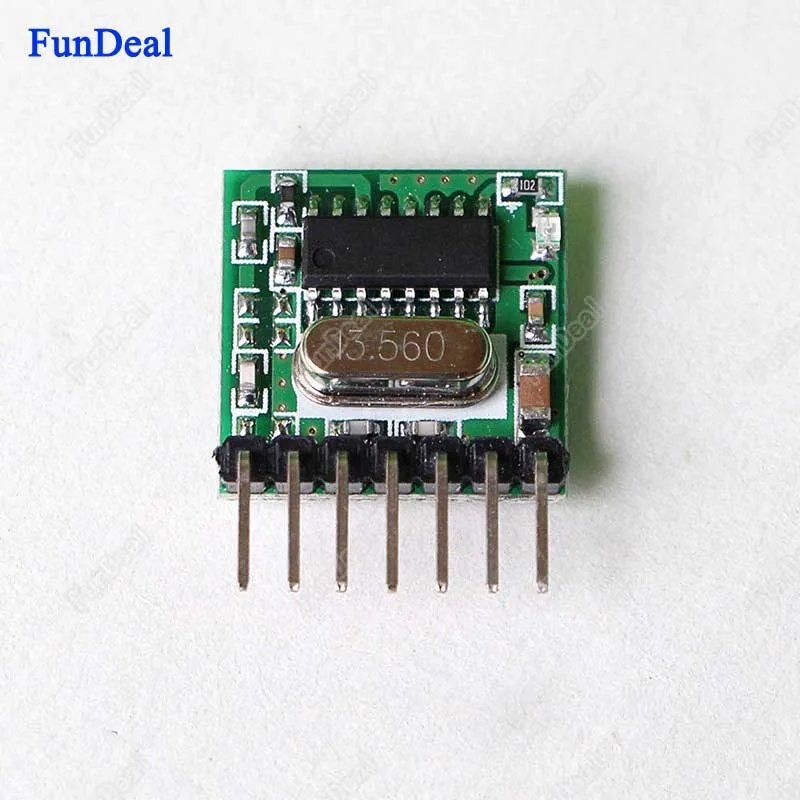

Модель: TX118SA-4
Мощность передачи: 11dbm
Расстояние: 200 м
Выбросов ток: 10MA
Ток в режиме ожидания: менее 3UA
Скорость Огня: максимум 10 КБ/с
Отклонение передачи: +/- 7. 5 кГц/узкополосное излучение
Модуляции: ASK
Рабочее напряжение: 3 В постоянного тока-24 В
Кодирование: EV1527 1527 код обучения
Настраиваемый Специальный Код: MCU тип. Опционально фиксированный тип кодирования: PT2262 / EV1527 / HT6P20B
Ключевые данные: A, B, C, D группы из 4 входов могут быть объединены в 15 групп. Ток в режиме ожидания: <3UA
Каждый модуль имеет уникальный идентификационный адрес.
Все модули K1-K4 четырехклавишным кодом одинаковые.

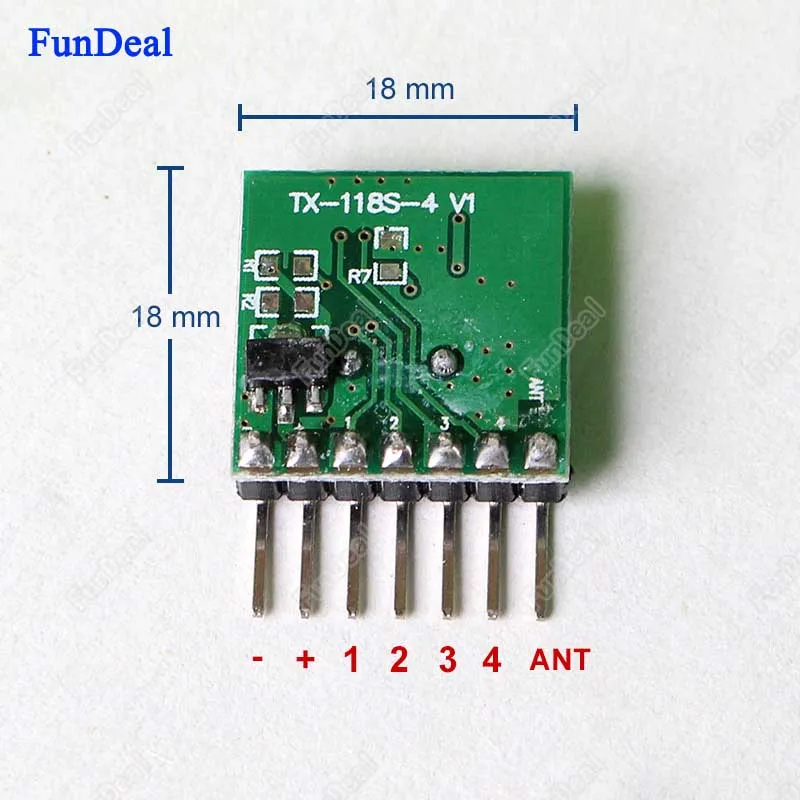

Описание контакта:
-: Отрицательный источник питания
+: Положительный источник питания, постоянный ток 3-24 В
K1:Внешние входные клавиши, короткий до заземления Запуск передачи данных на 1, Кнопка A на пульте дистанционного управления.
K2:Внешние входные клавиши, короткие до заземления 2, запуск передачи данных, эквивалент кнопки дистанционного управления B.
K3:Внешние входные клавиши, короткий до заземления Запуск передачи данных 3, эквивалент ключа C на пульте дистанционного управления.
K4:Внешние входные клавиши, короткие до заземления 4, запуск передачи данных, эквивалент кнопок дистанционного управления D.
ANT:Передающая антенна

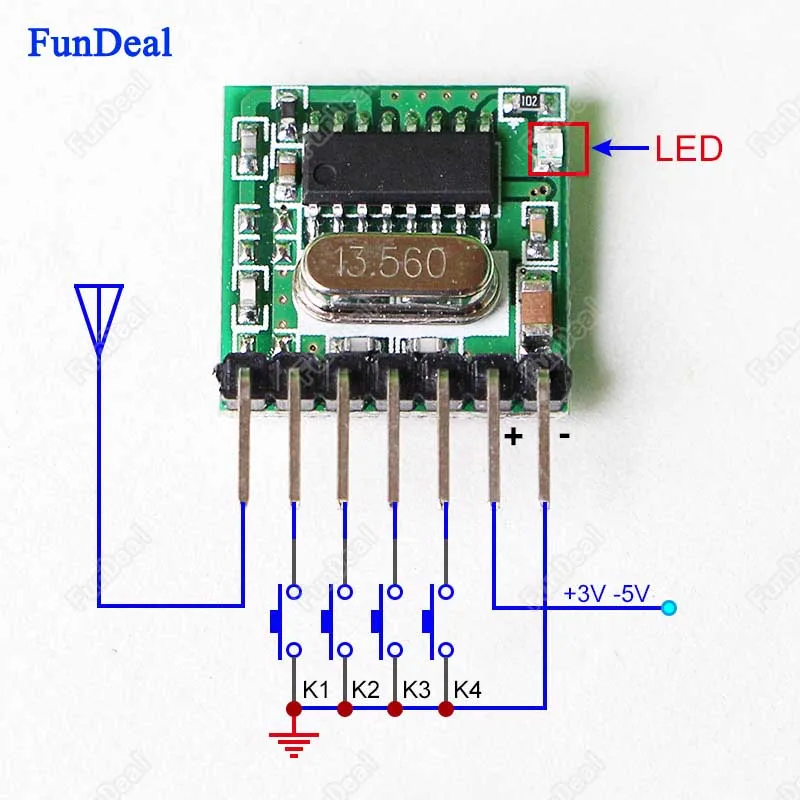

Типичная Схема применения показана ниже:
