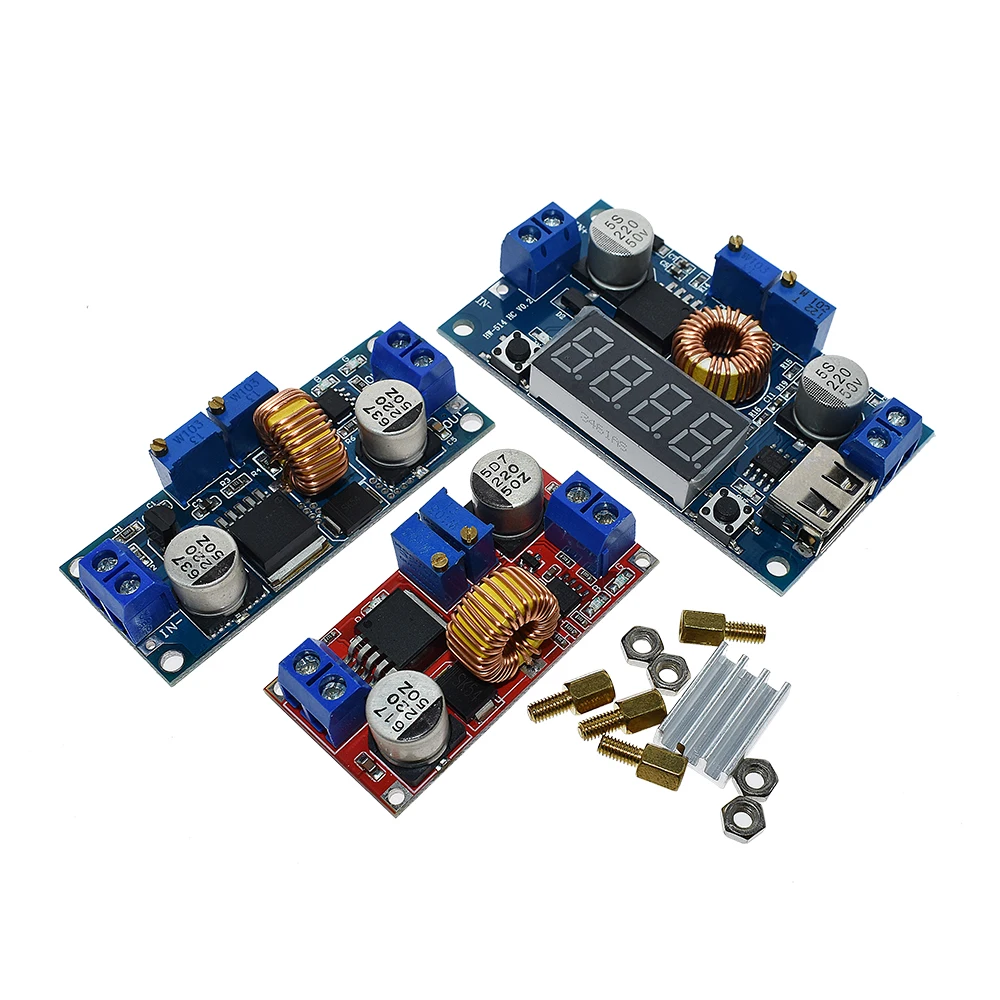

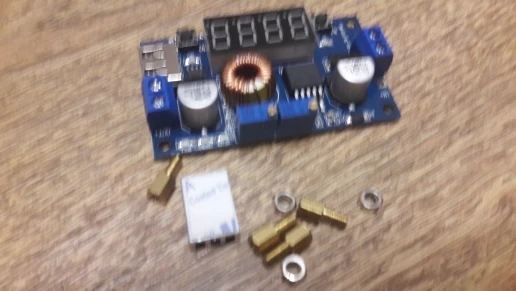

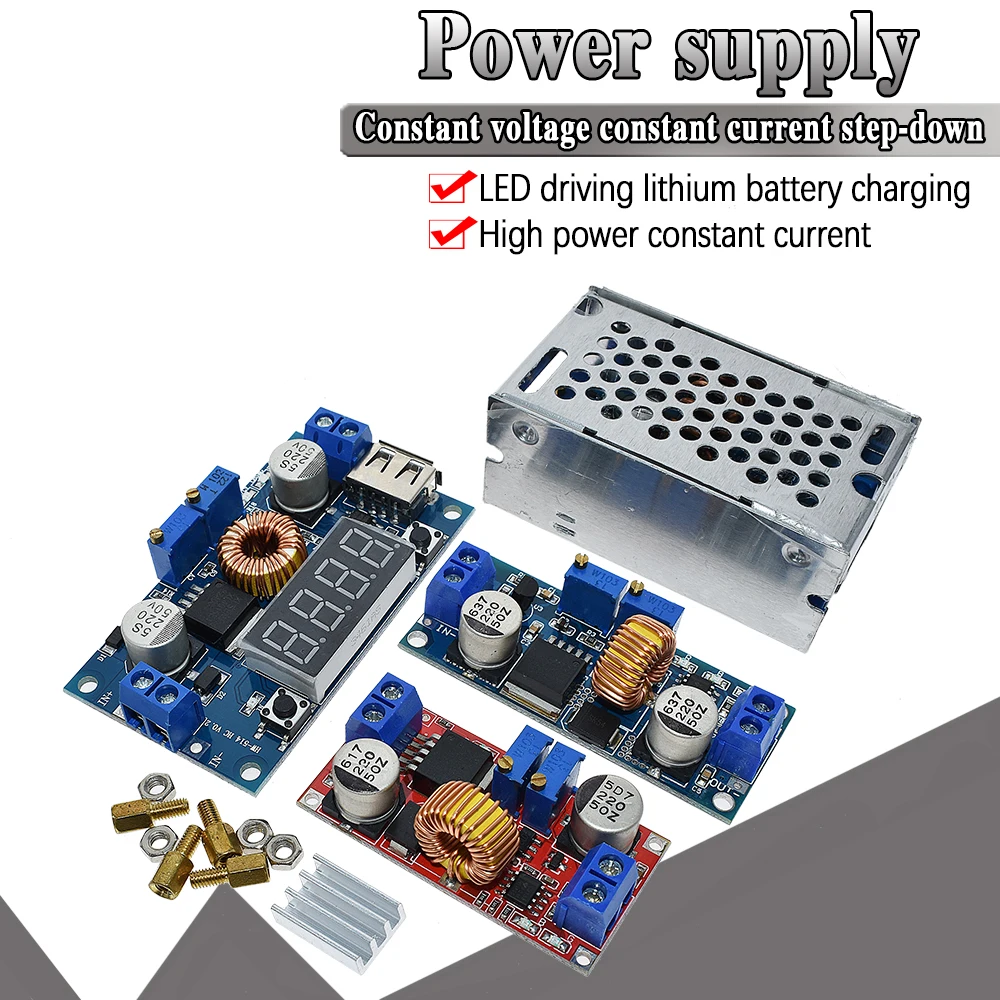

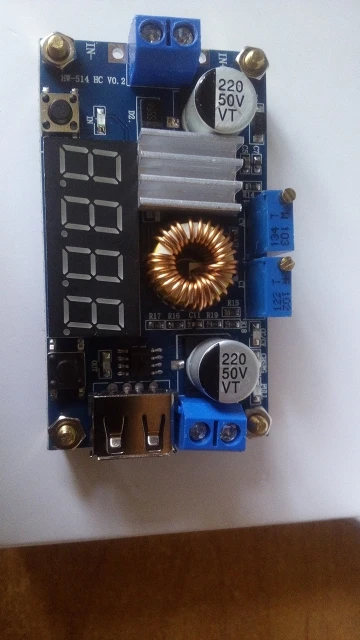

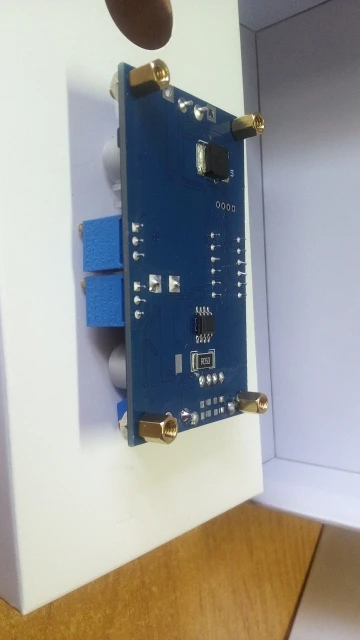

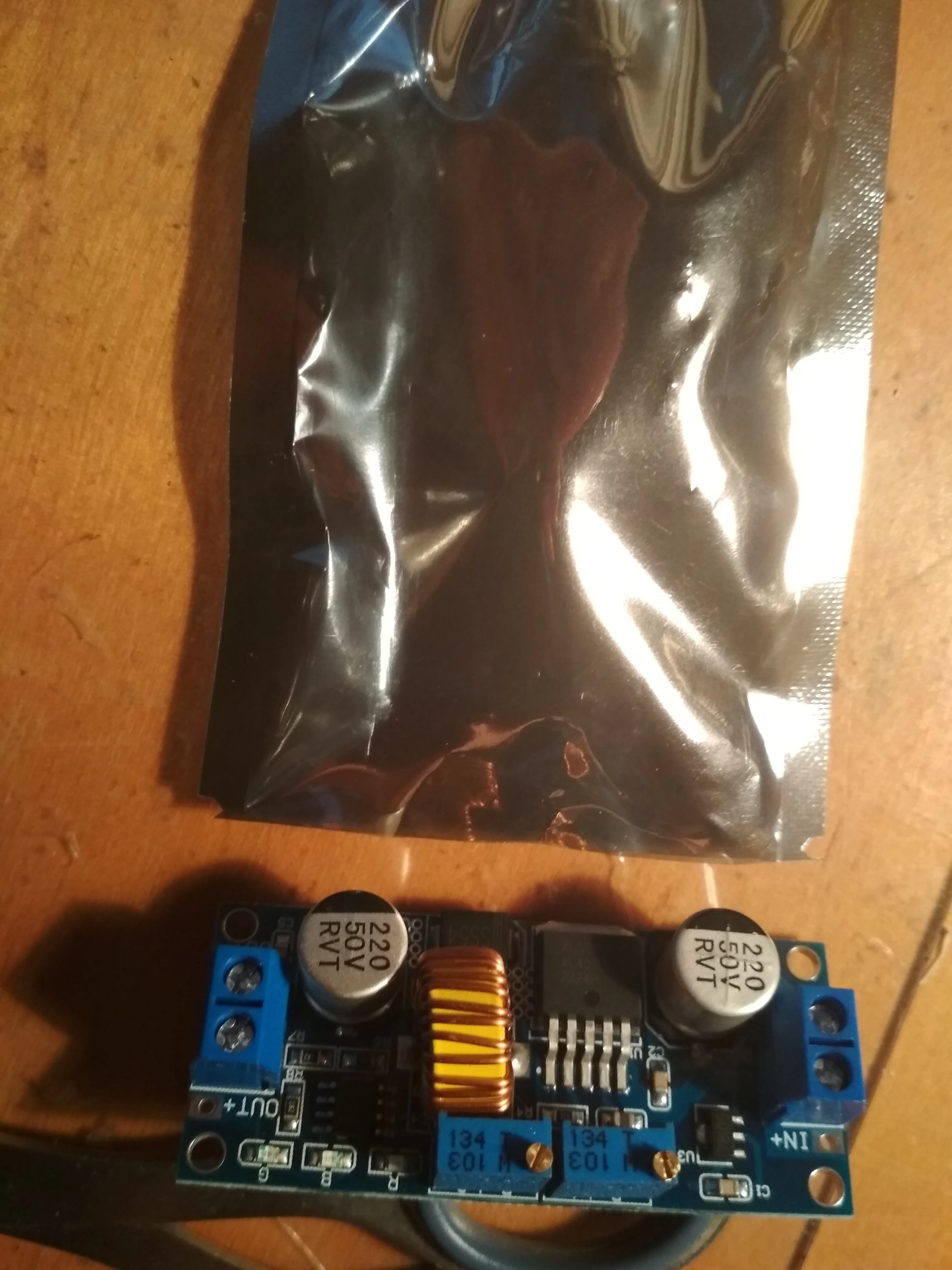

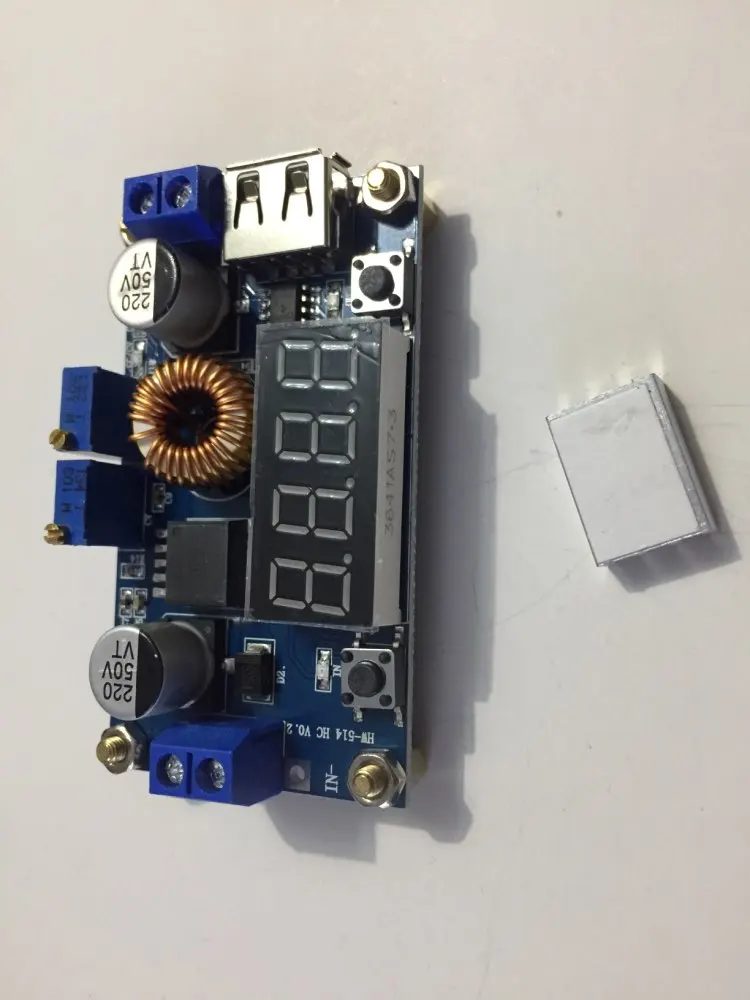

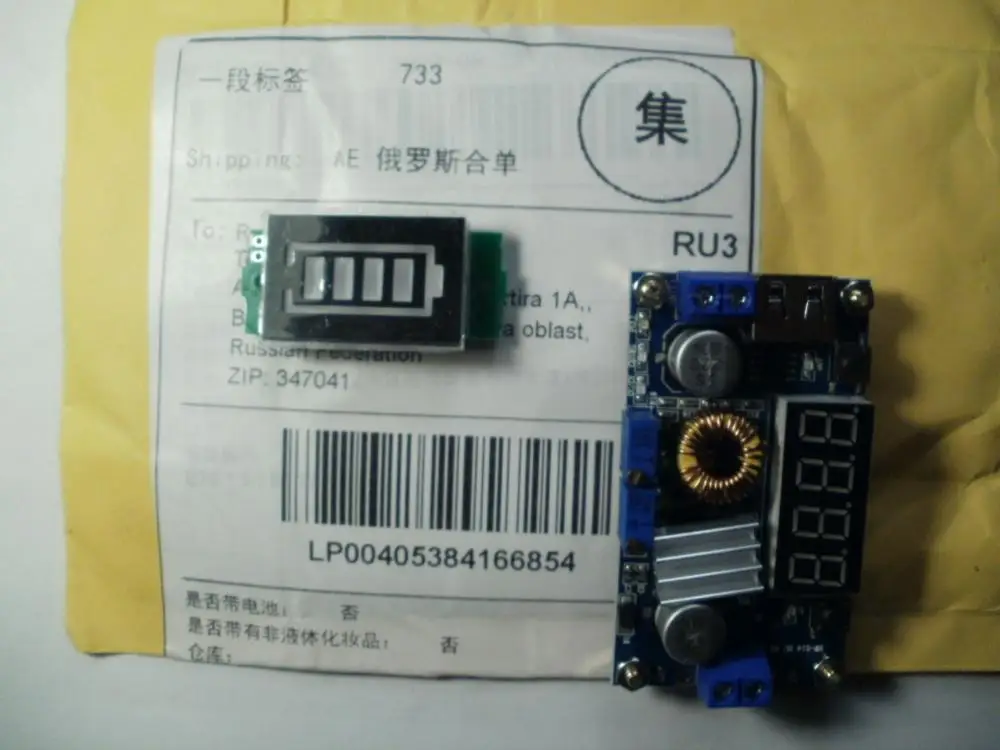

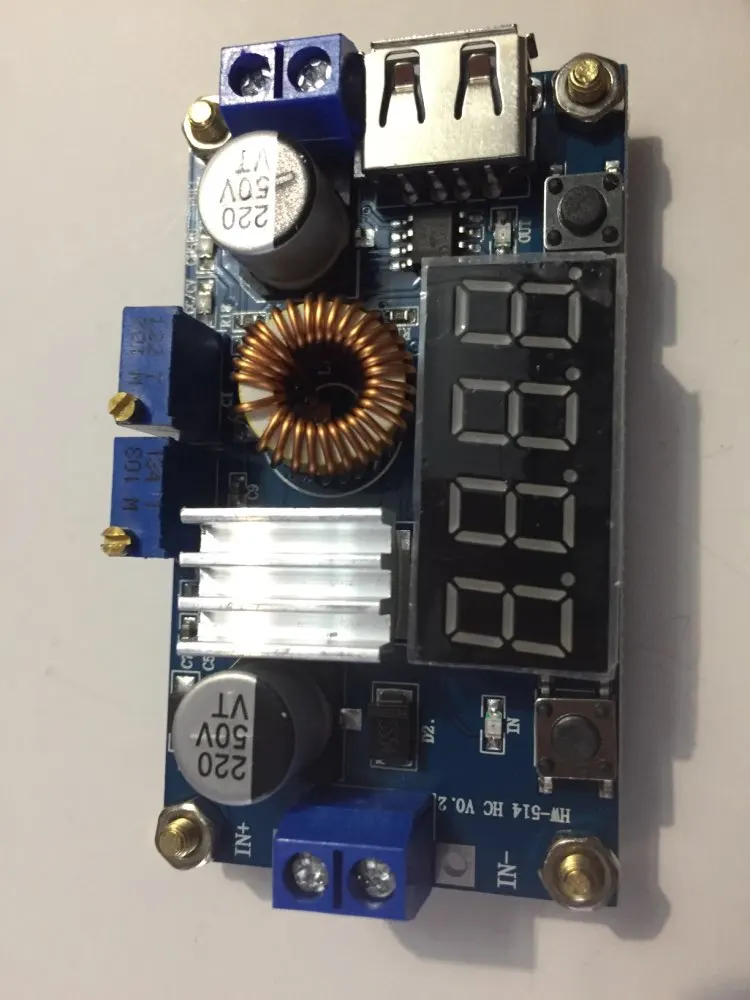

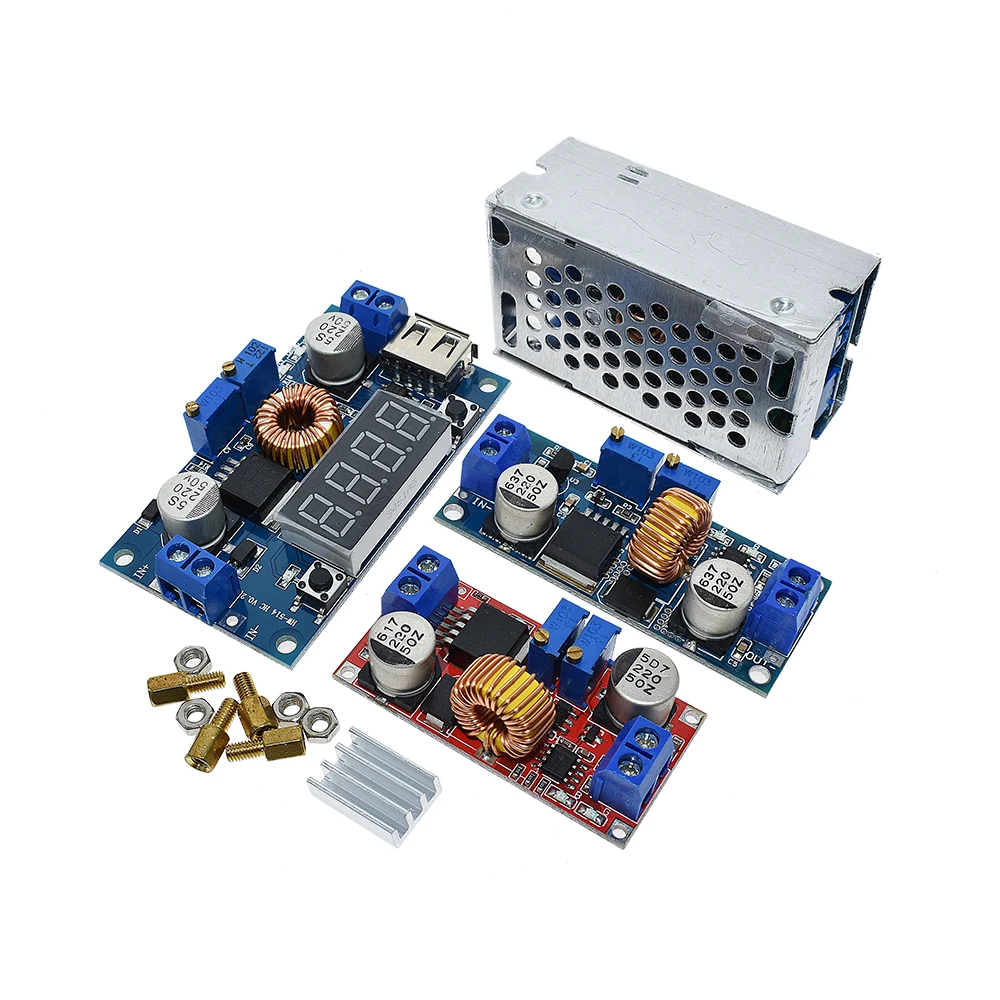

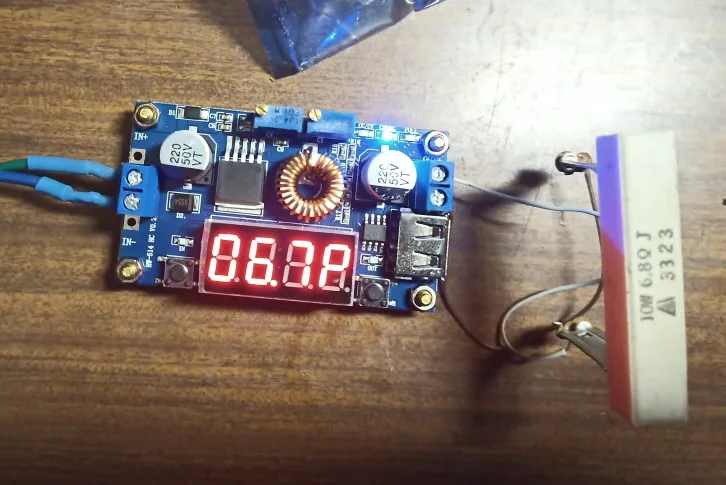

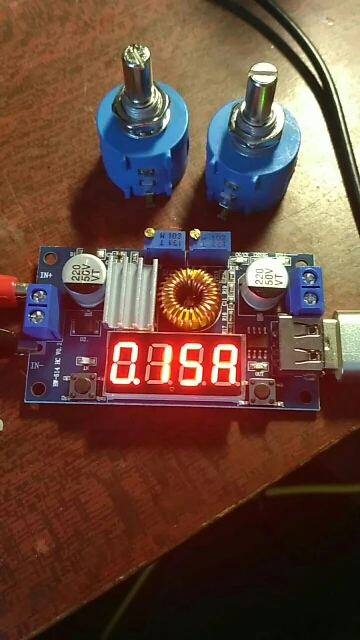

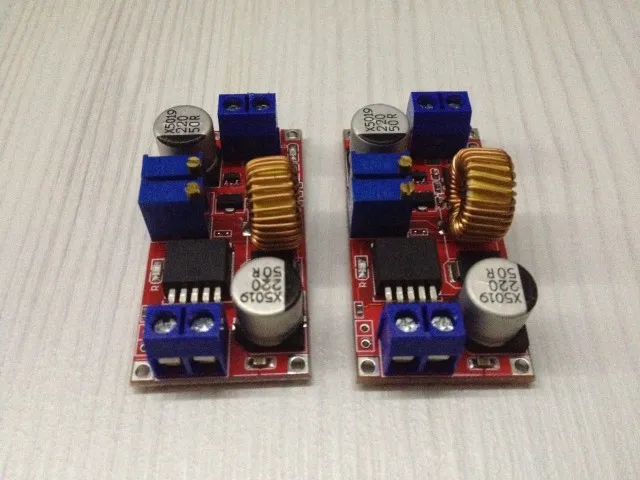

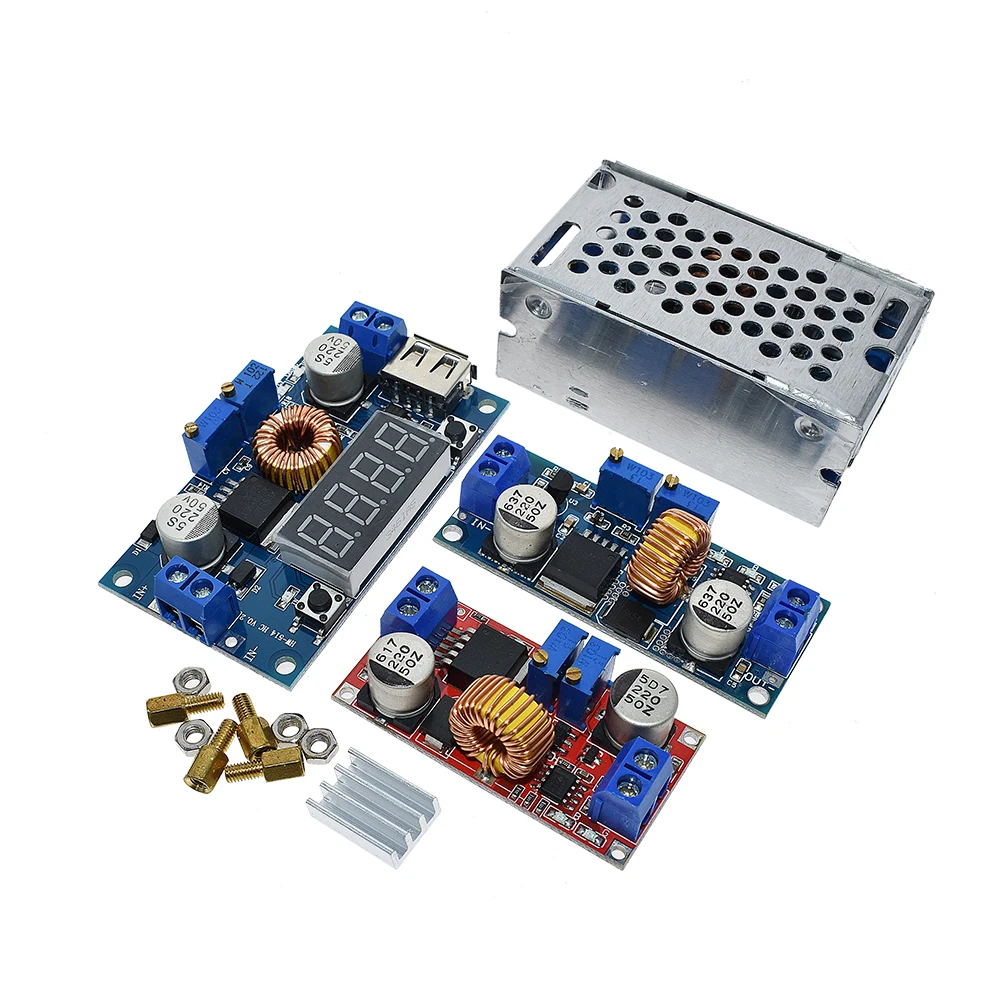

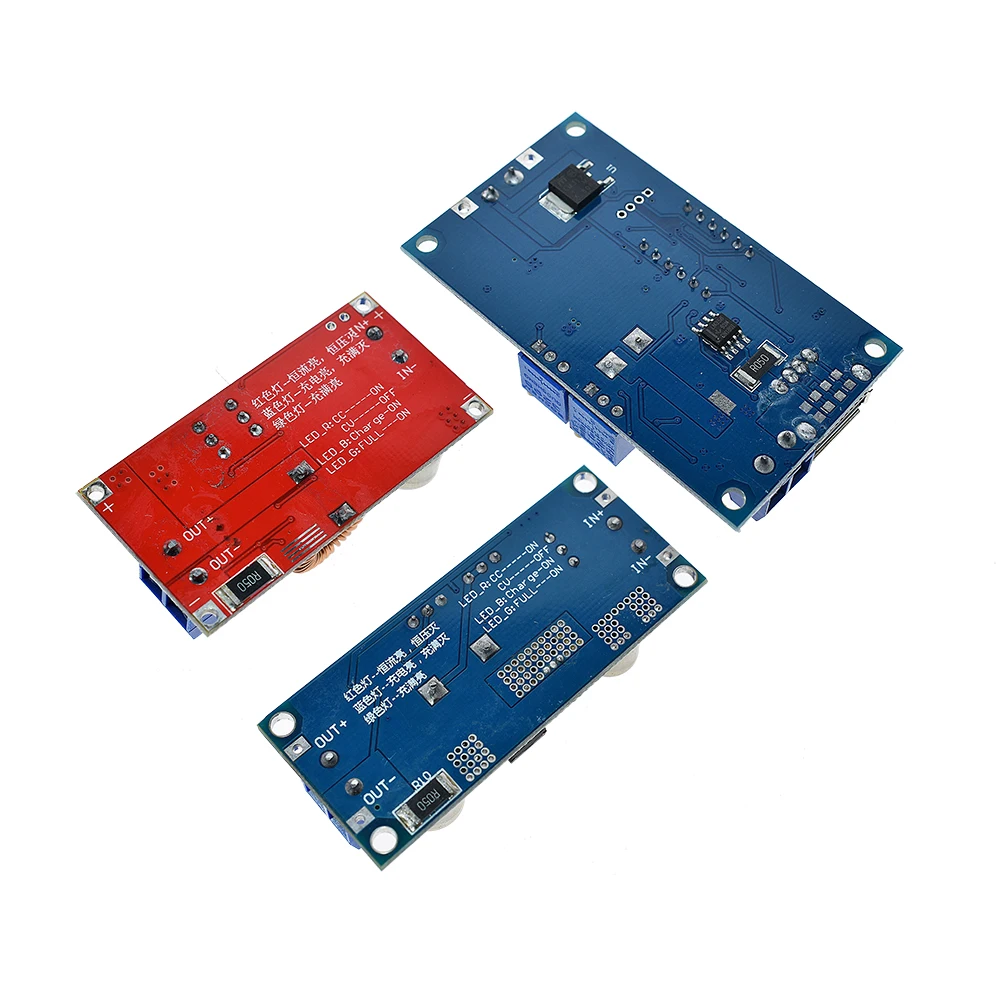

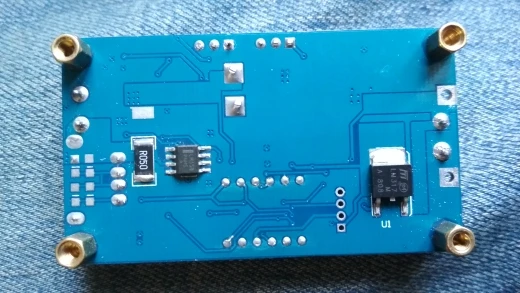

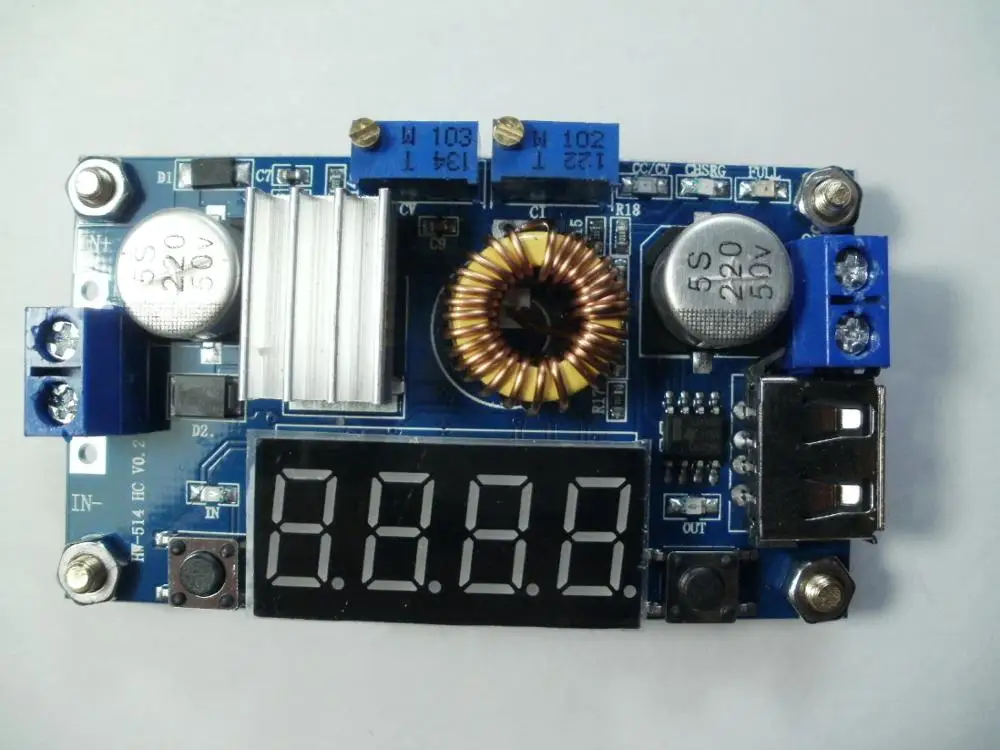

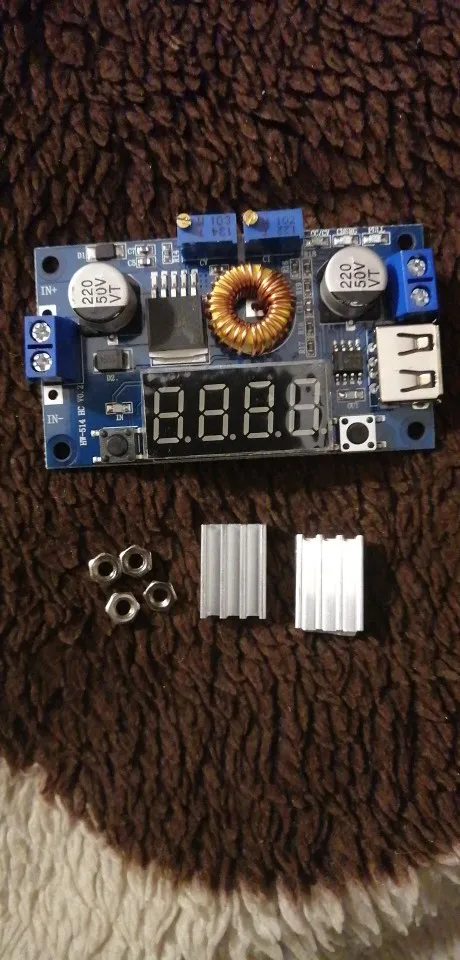

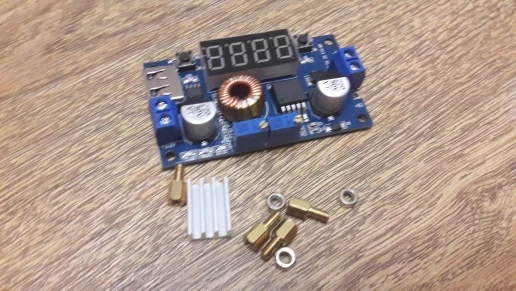

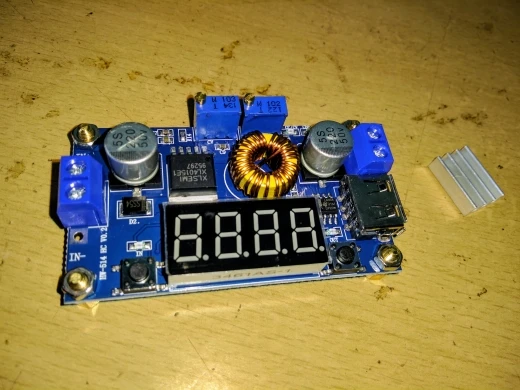

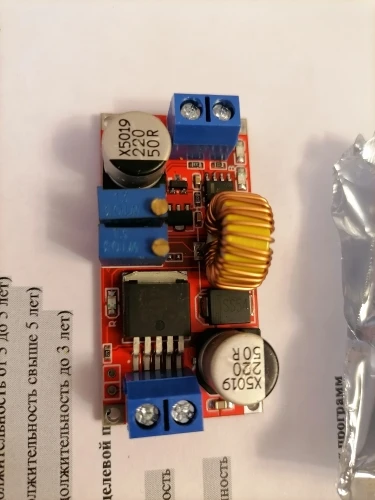

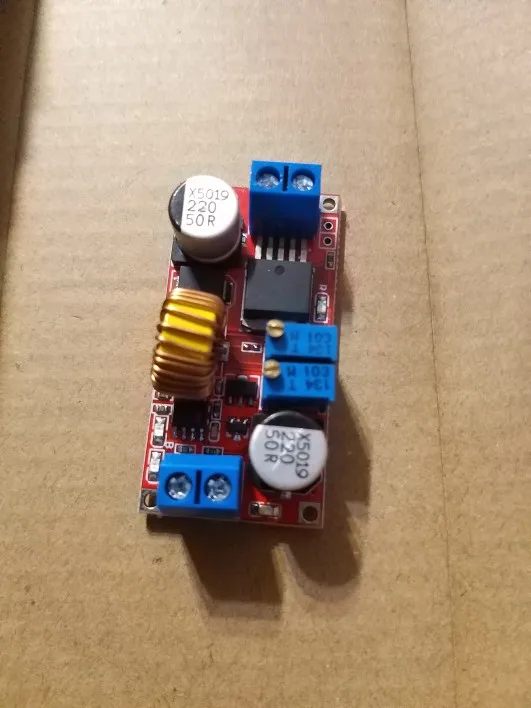

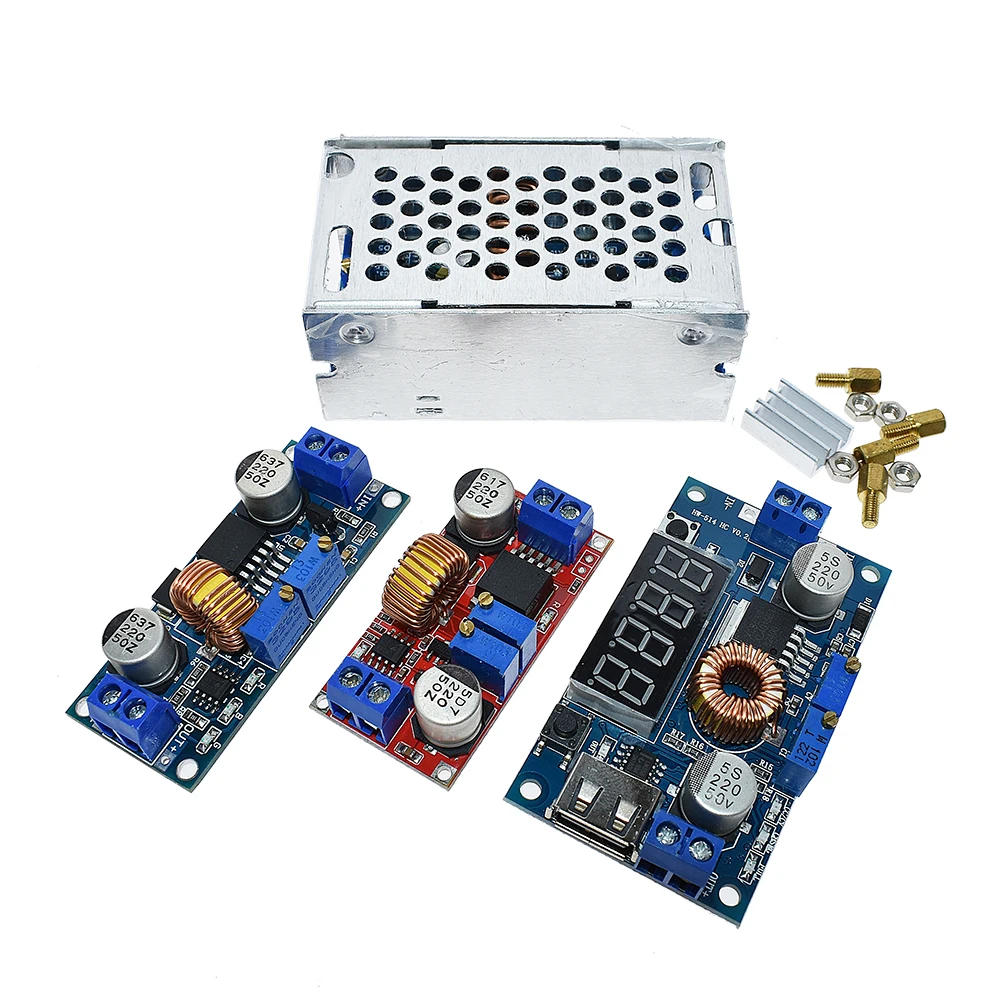

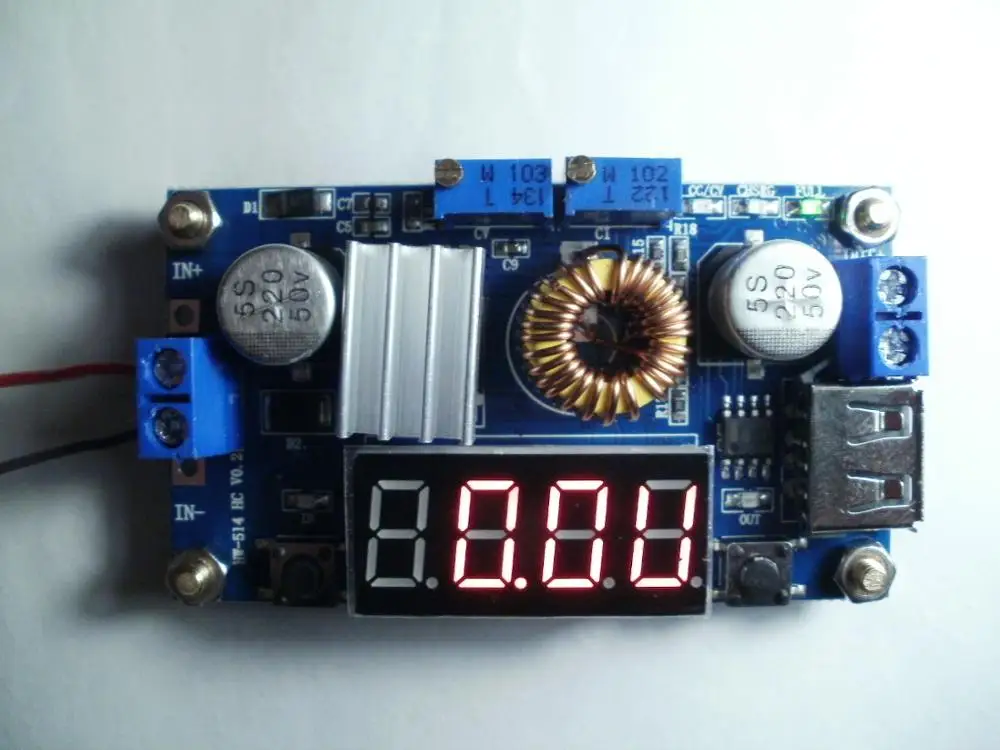

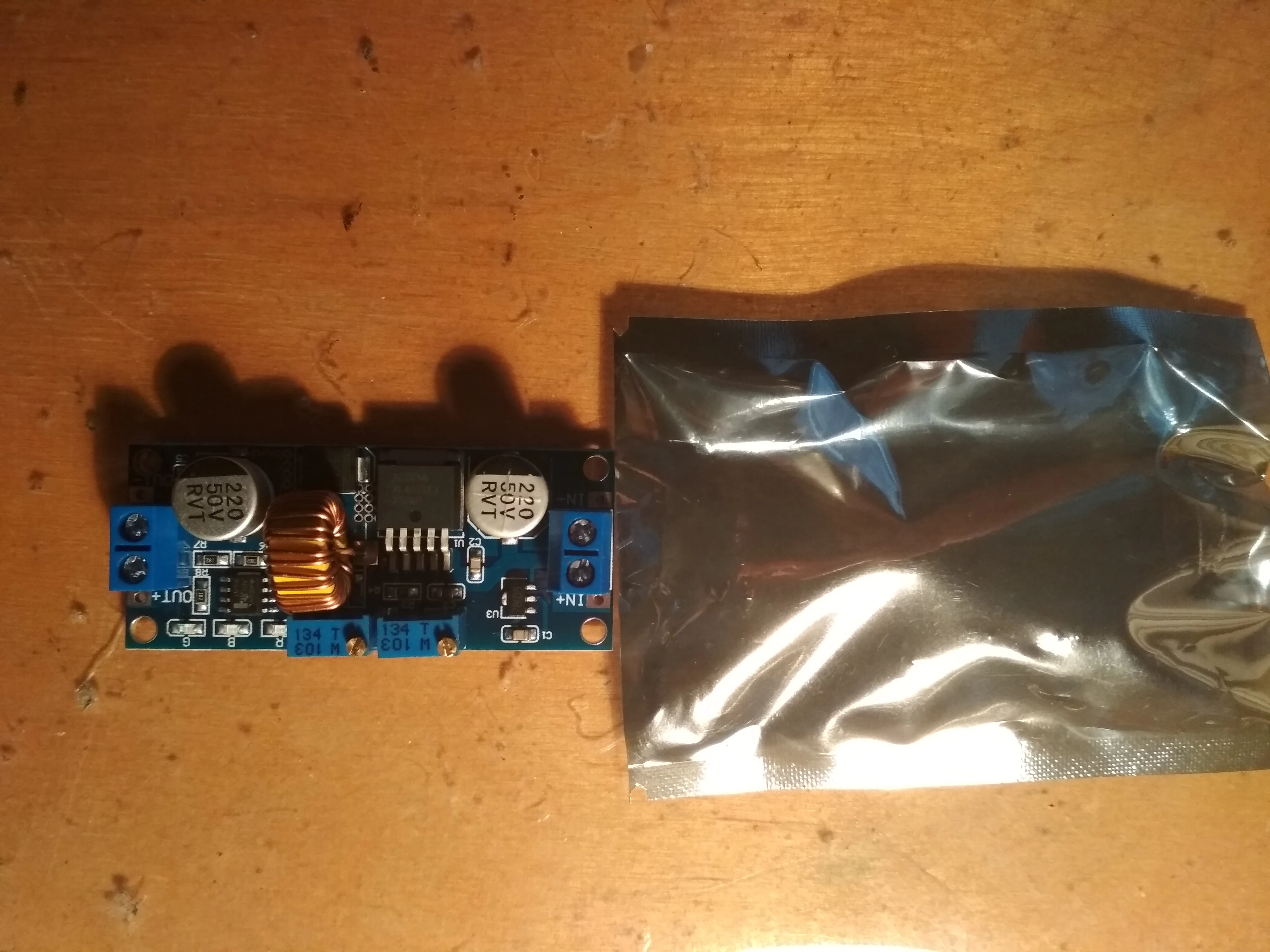

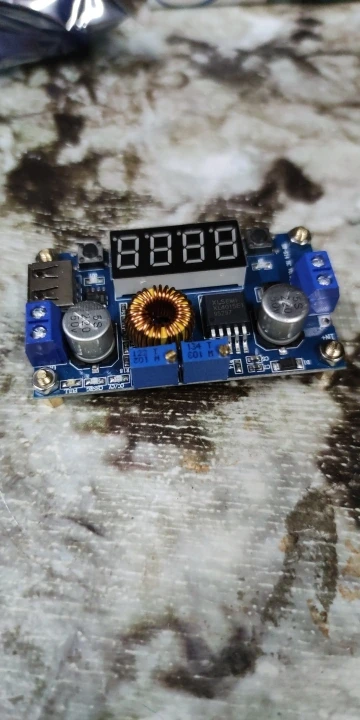

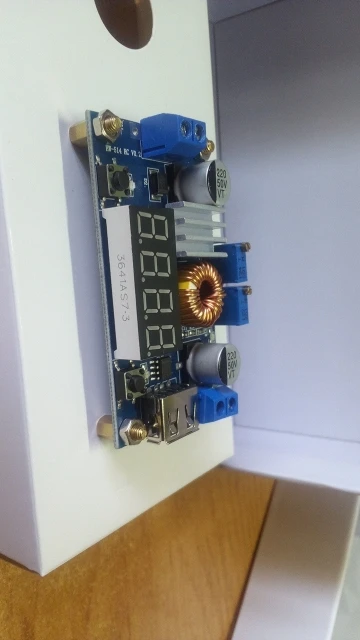

Понижающий зарядный модуль для литиевых аккумуляторов, 5 А, 12 а, постоянный ток, CC, CV

1. Когда вы используете продукт, входы и выходы модуля должны быть изолированы от земли.

2. Выходное напряжение USB соответствует модулю, а не фиксированному выходу 5 В. При зарядке цифрового оборудования убедитесь, что выходное напряжение USB составляет 5 В.

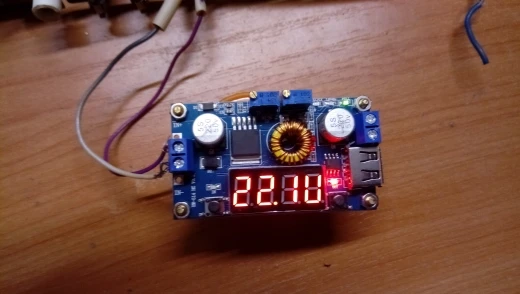

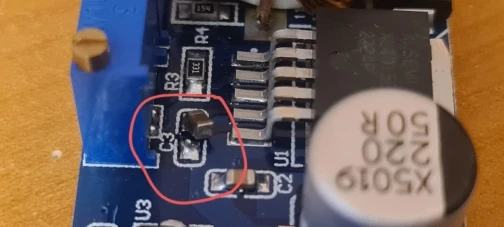

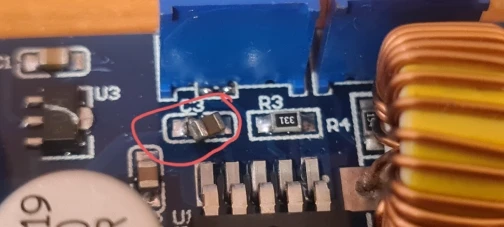

3. Некоторые клиенты сообщают: «модуль не может настроить выходное напряжение всегда равно входному напряжению». При возникновении этой проблемы поверните «потенциометр напряжения» против часовой стрелки на 10 кругов или более, затем с помощью модуля Вы сможете отрегулировать выходное напряжение. Потому что заводское выходное напряжение по умолчанию составляет около 20 в.

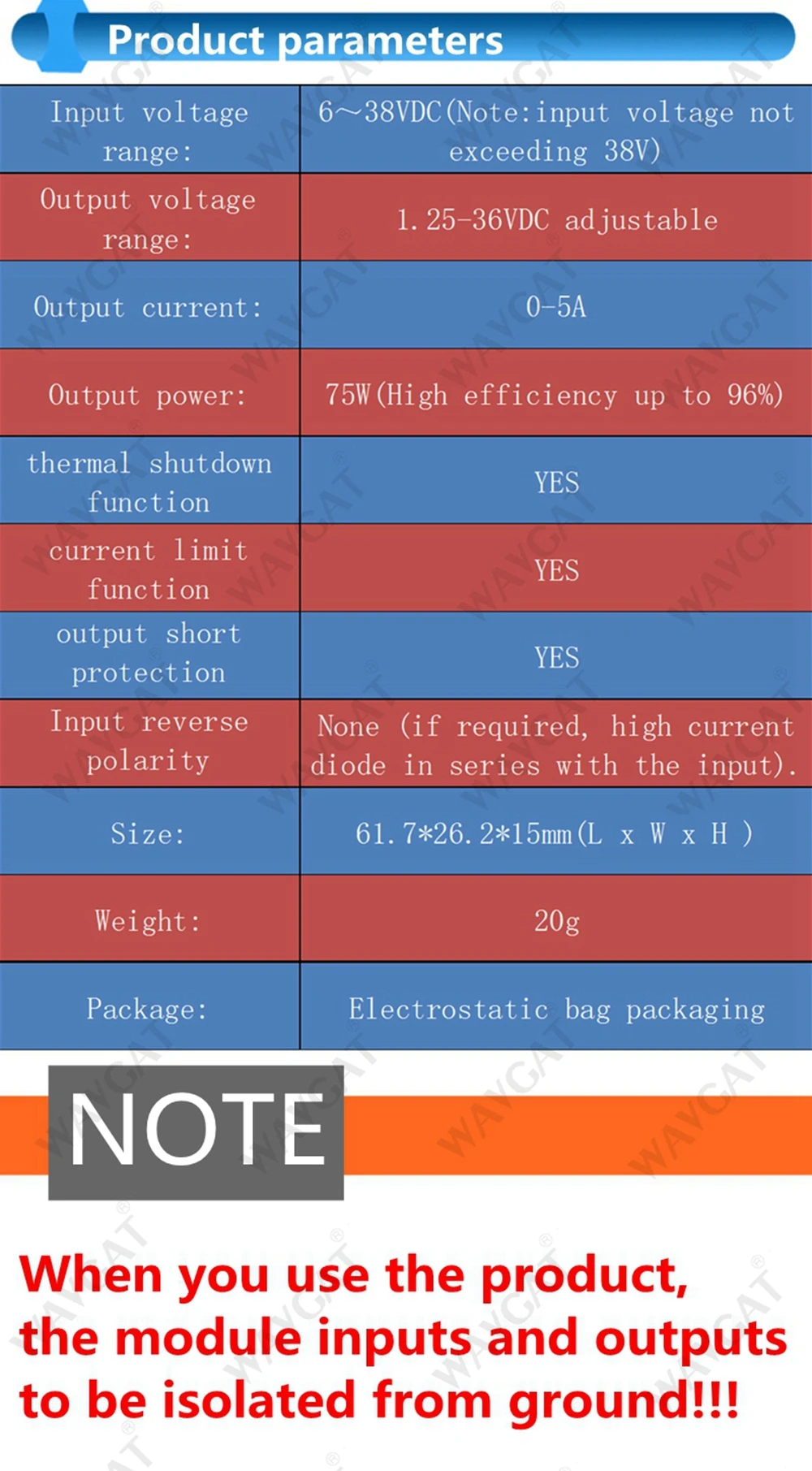

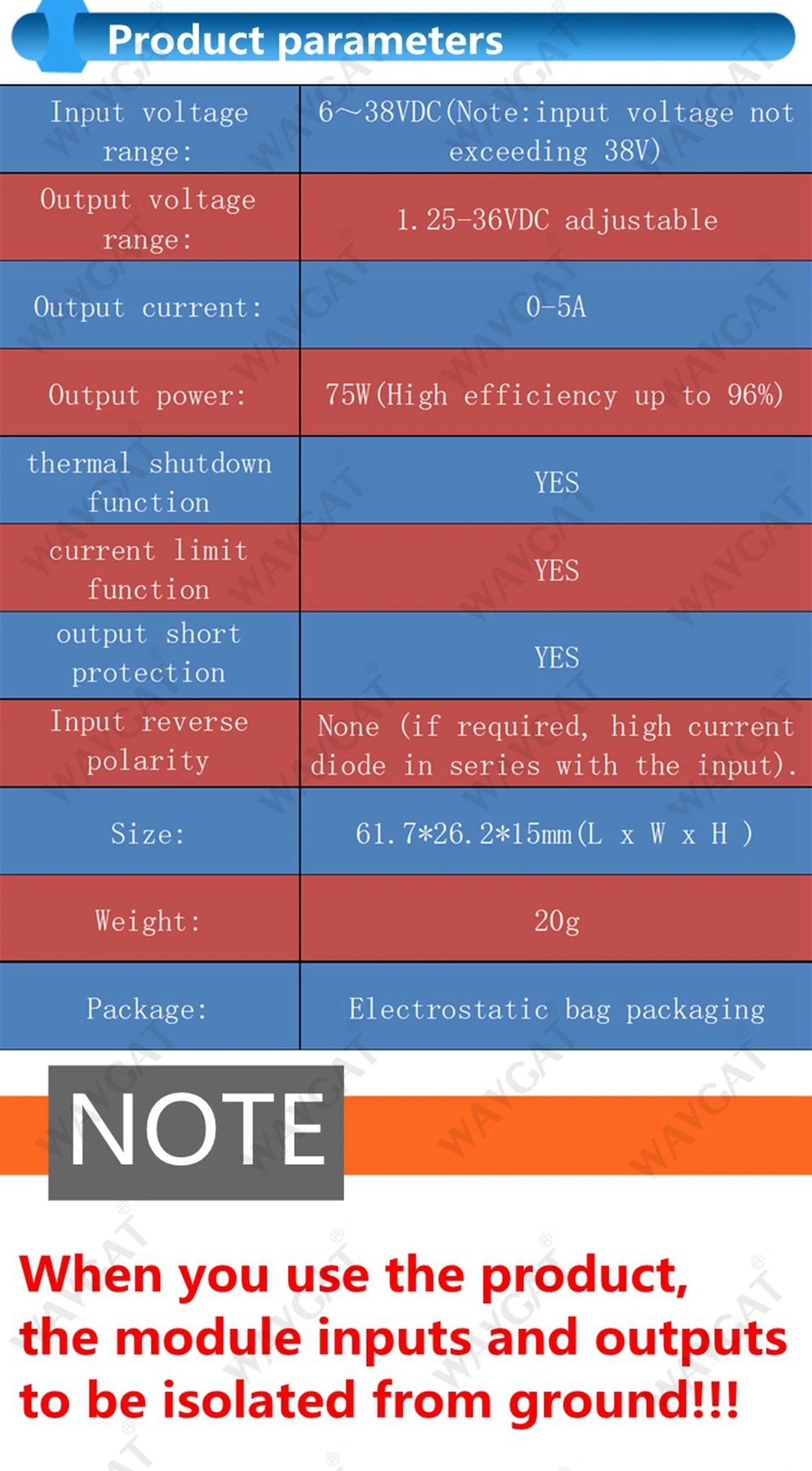

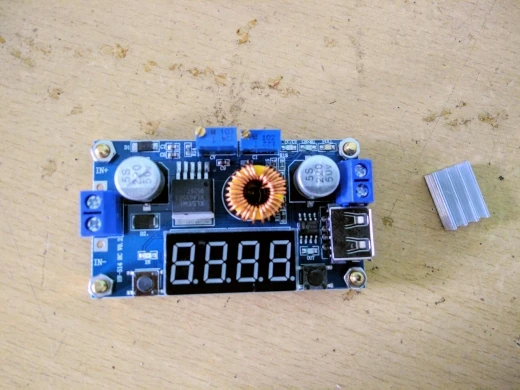

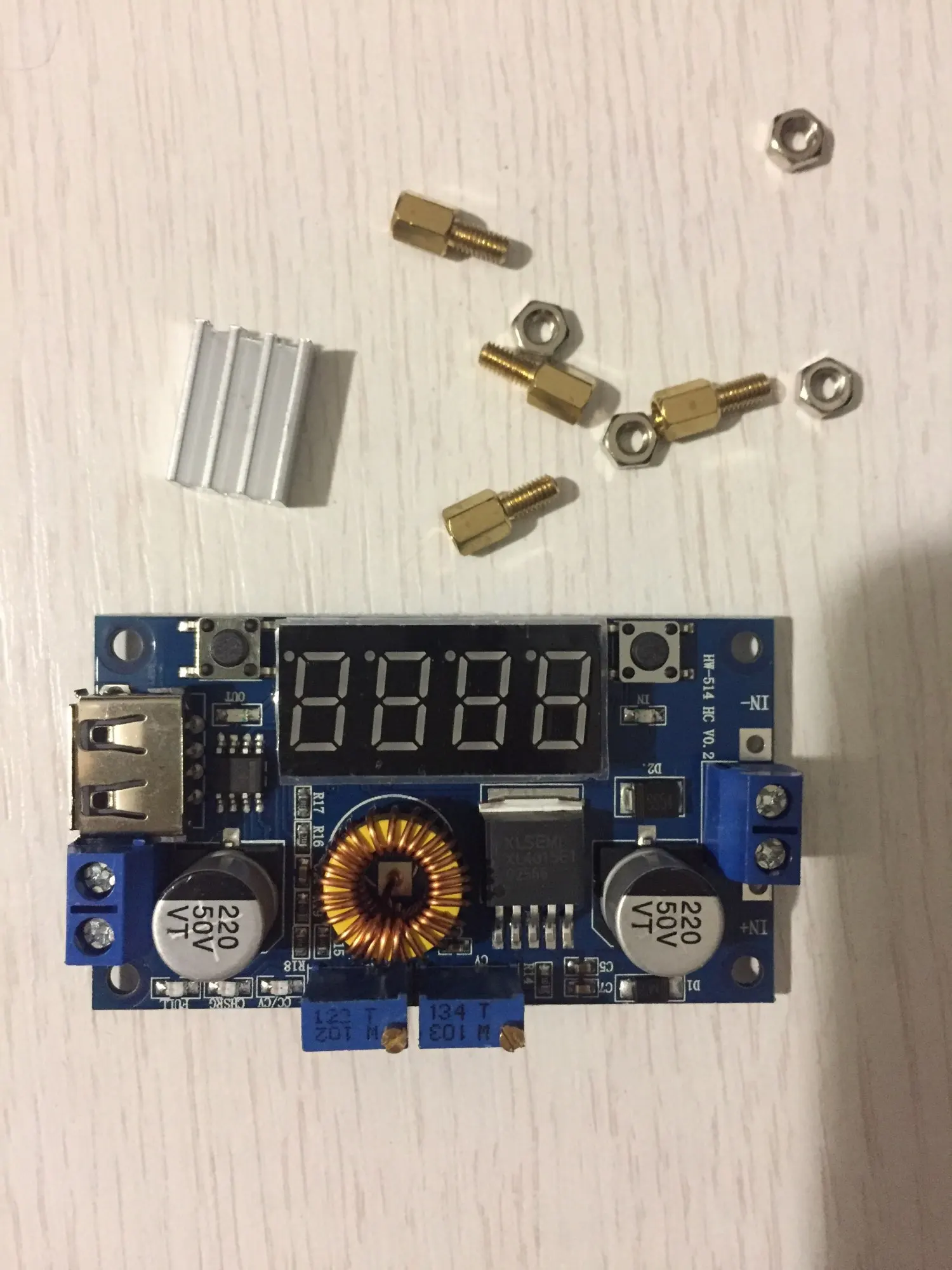

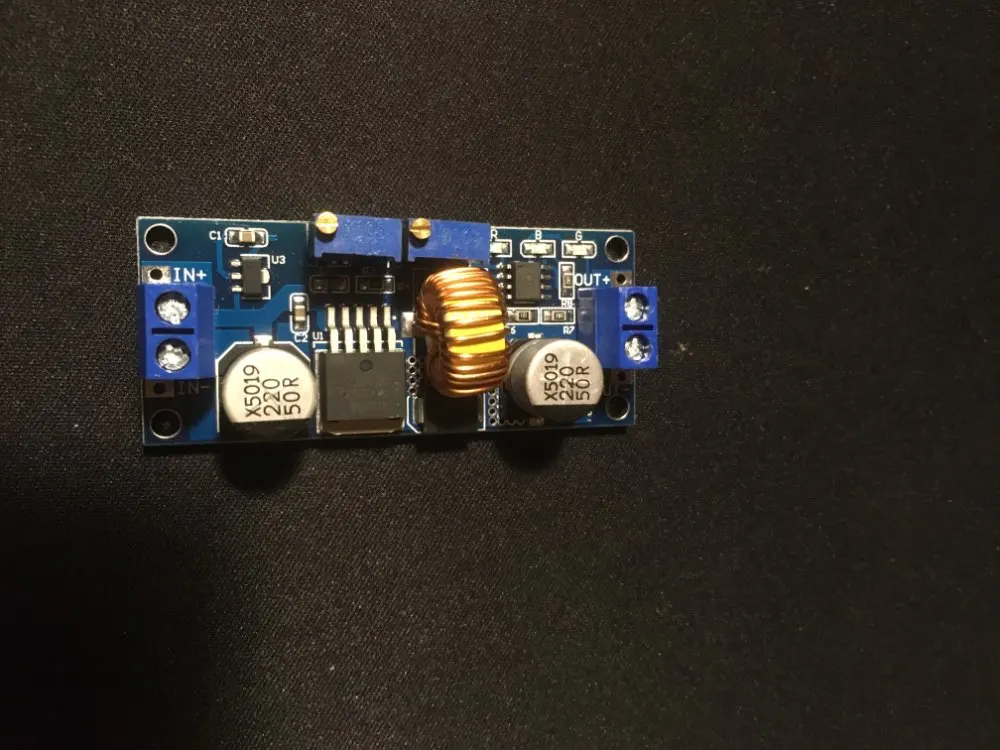

1. Диапазон входного напряжения: 5-36 В постоянного тока

2. Диапазон выходного напряжения: 1,25-32 В постоянного тока, регулируемый

3. Выходной ток: 0-5 А

4. Выходная мощность: 75 Вт

5. Высокая эффективность до 96%

6. Встроенная функция теплового отключения

7. Встроенная функция ограничения тока

8. Встроенная функция защиты от короткого вывода

9. Защита от обратной полярности входа: нет (если требуется, последовательно с входом диод высокого тока).

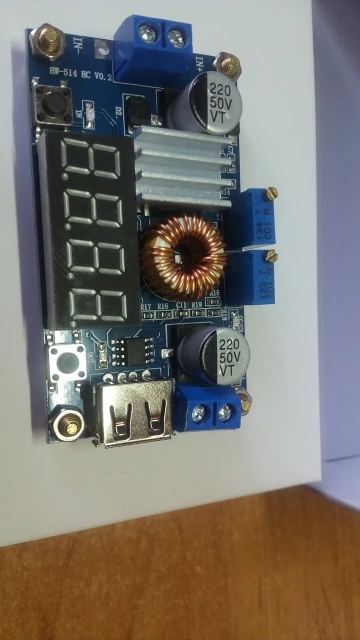

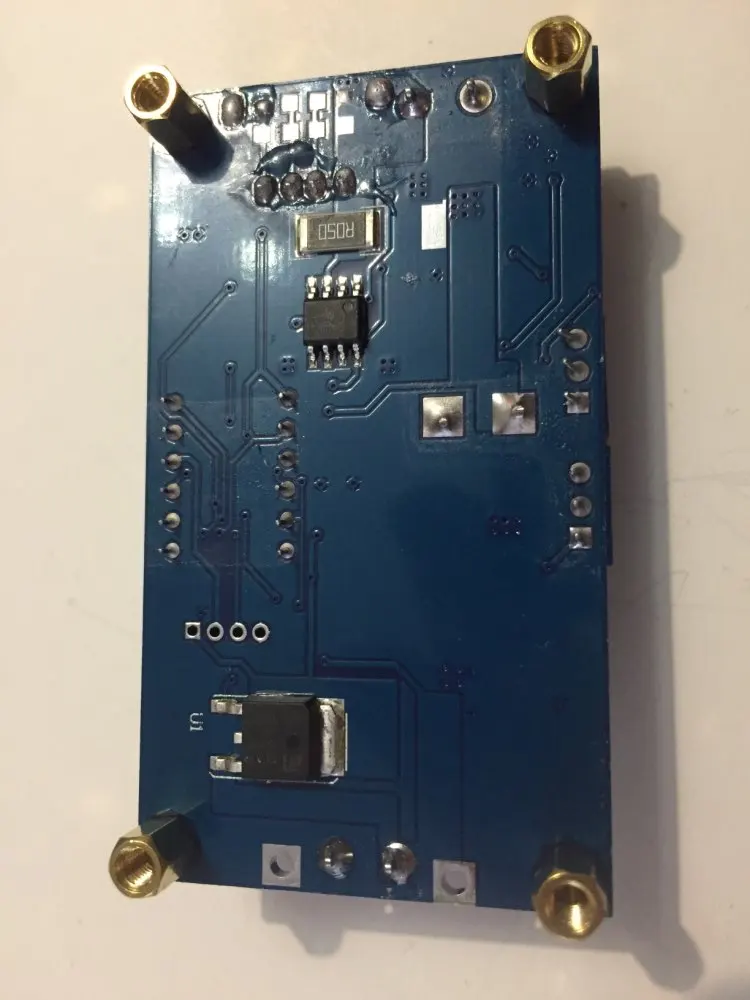

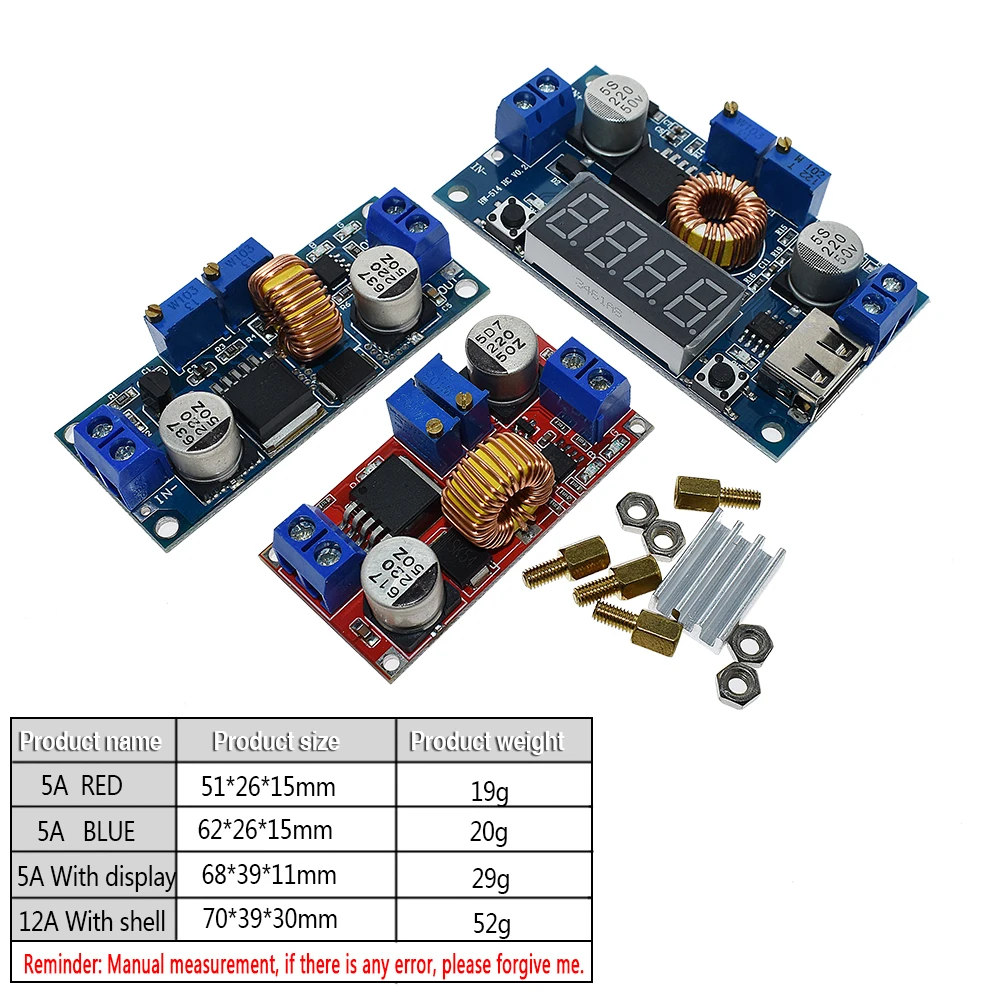

10. Д x Ш x В = 68,2 × 38,8 × 15 мм

11. Вес: 39 г

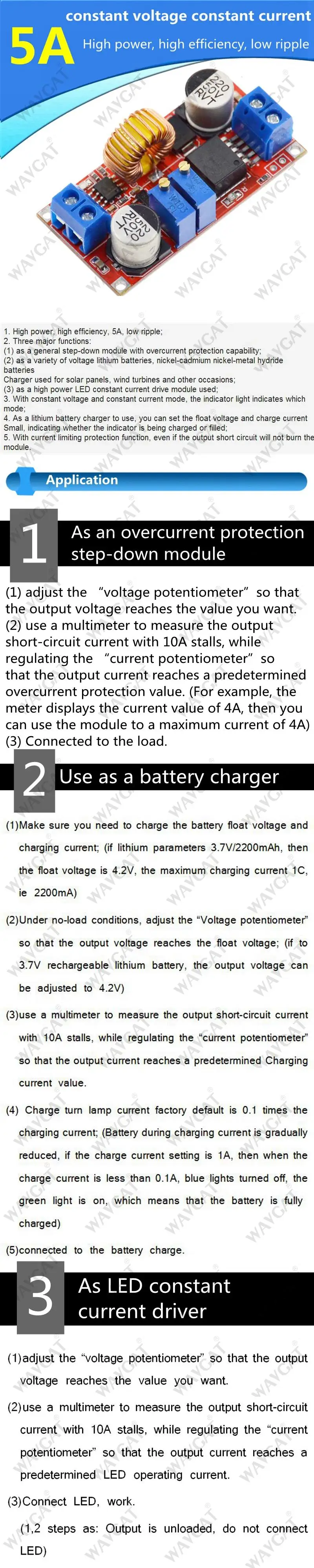

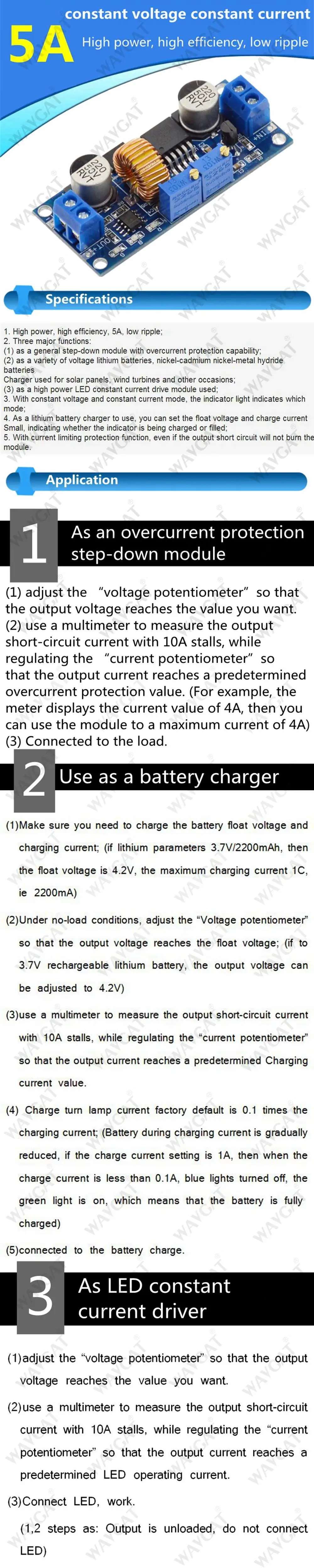

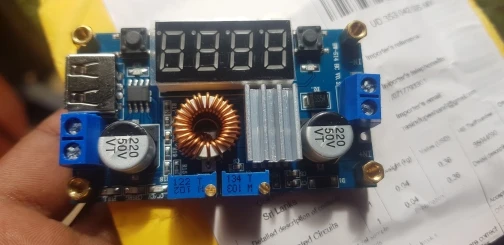

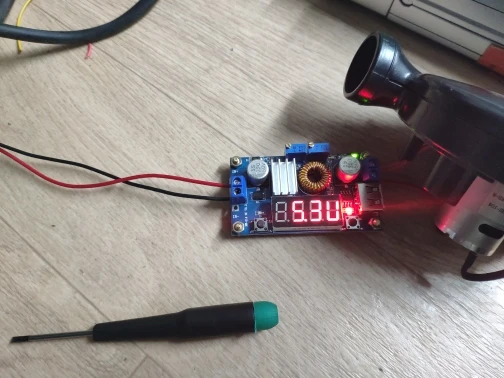

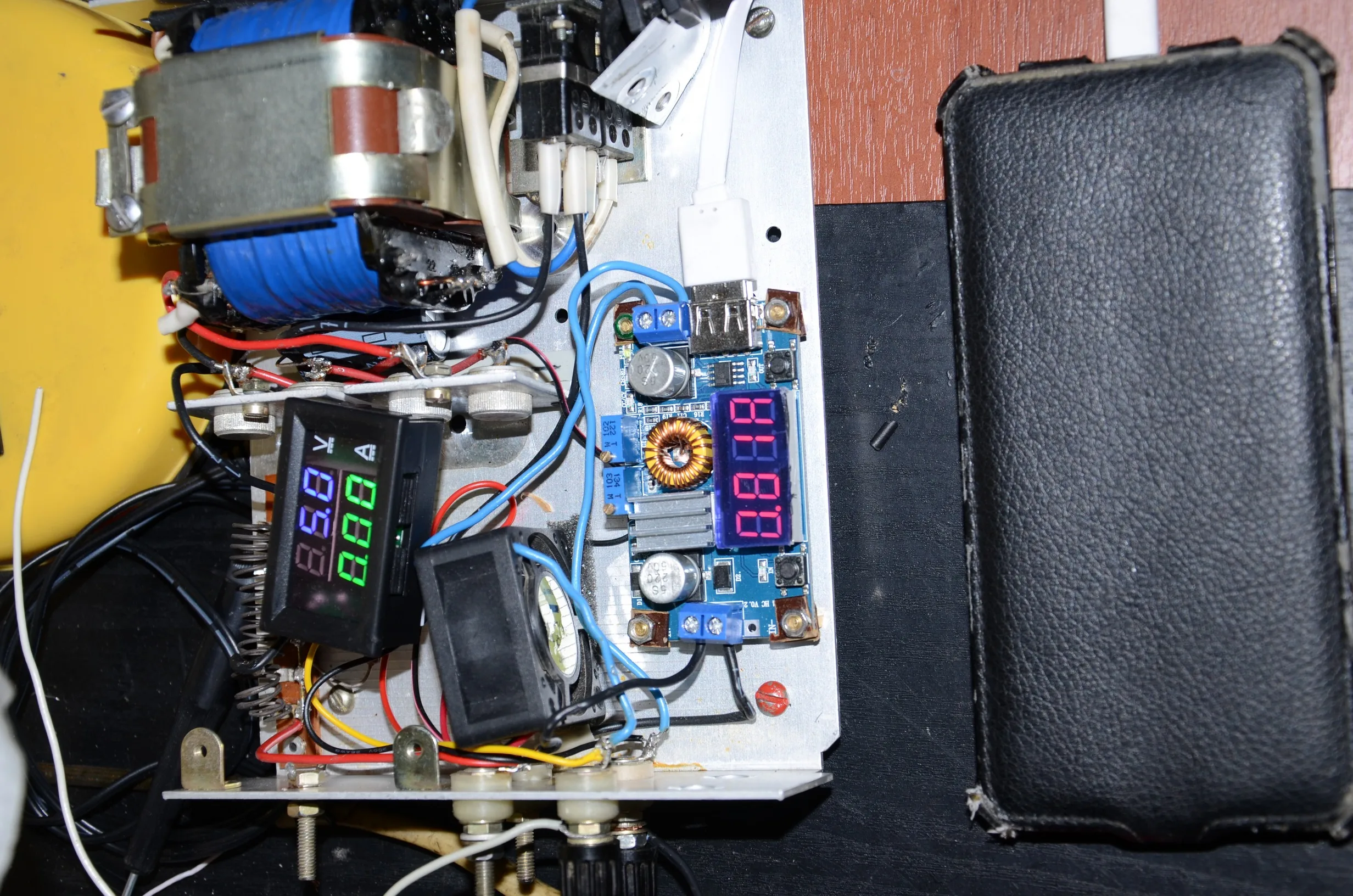

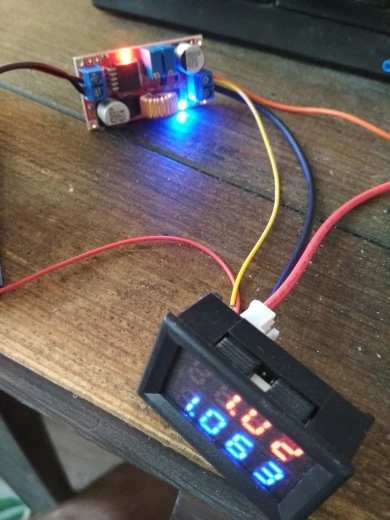

1. Используйте как Понижающие модули с защитой от перегрузки по току

Использование:

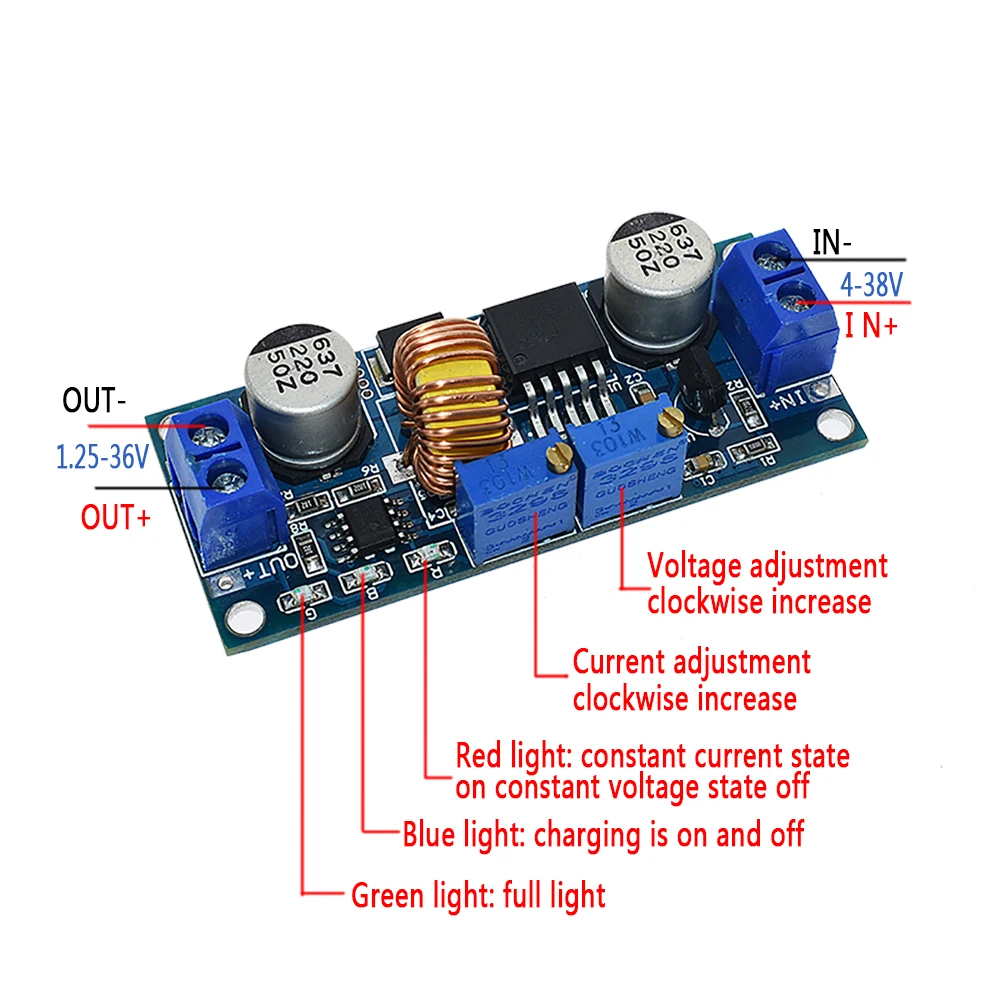

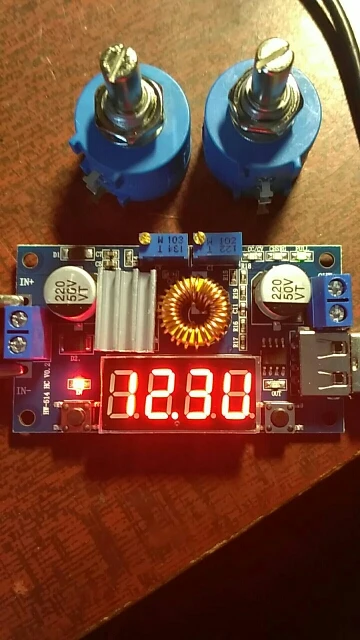

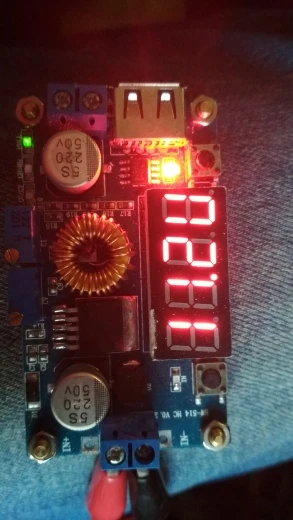

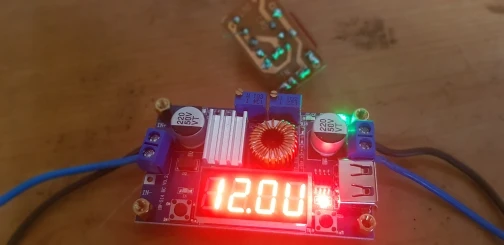

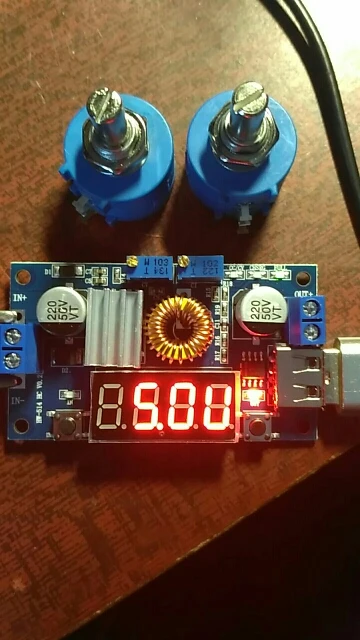

(1) Отрегулируйте правую кнопку так, чтобы светодиод «OUT» загорелся, цифровой измеритель показывал значение выходного напряжения, отрегулируйте «потенциометр напряжения» так, чтобы выходное напряжение достигло желаемого значения.

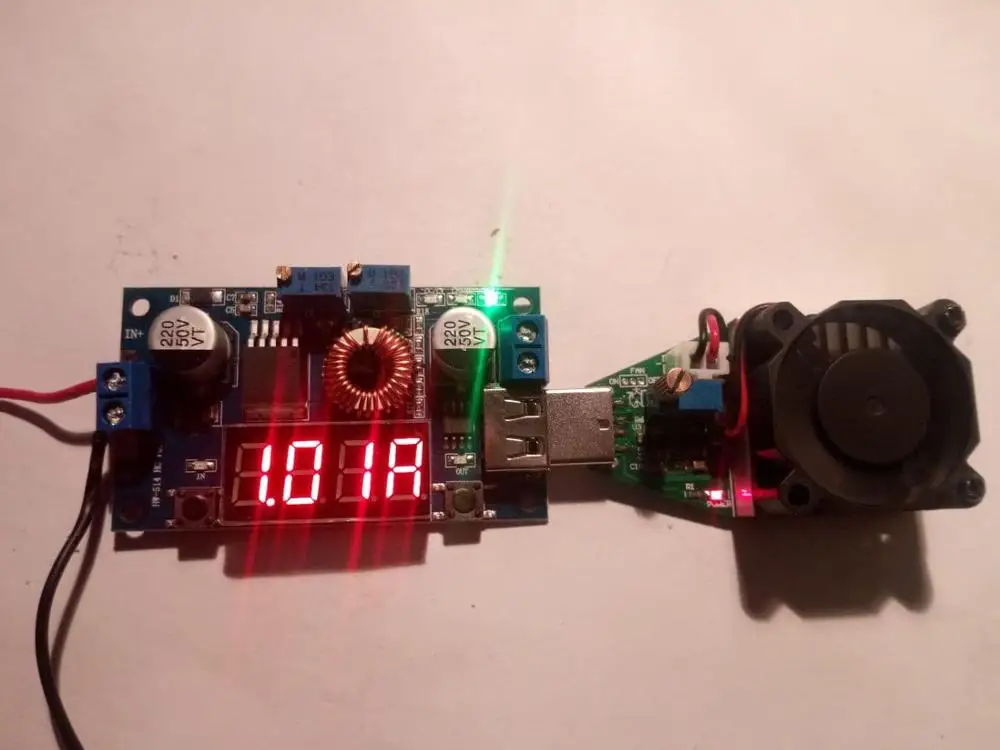

(2) Отрегулируйте правую кнопку так, чтобы цифровой измеритель показывал значение выходного тока; Закороченный выходной терминал провода, затем Отрегулируйте «потенциометр тока» так, чтобы выходной ток достиг заданного значения защиты от перегрузки. (Например, цифровой измеритель Отображает текущее значение 4A, тогда вы можете использовать модуль до максимального тока 4A)

(3) подключен к нагрузке.

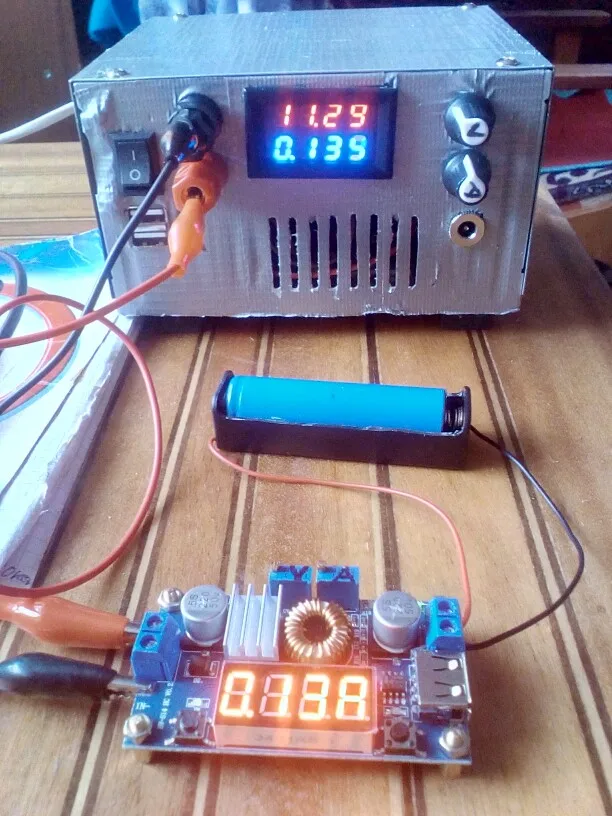

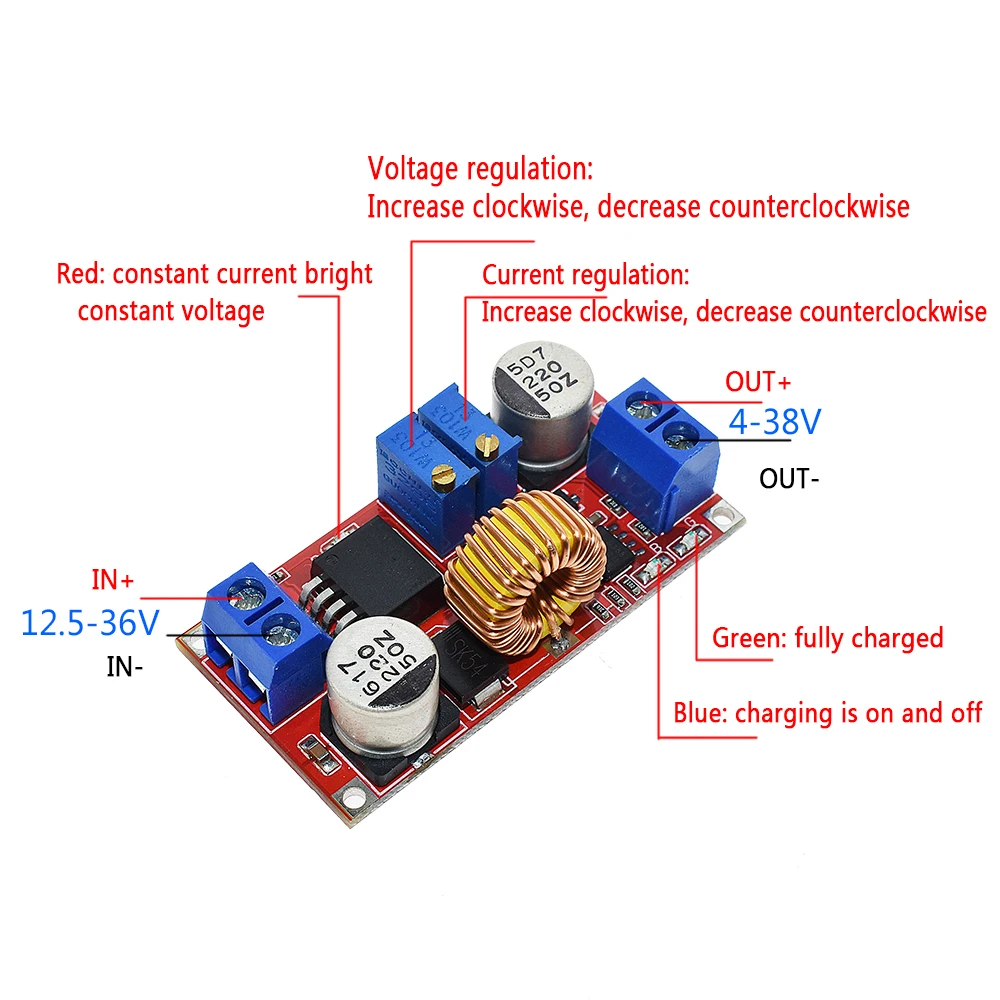

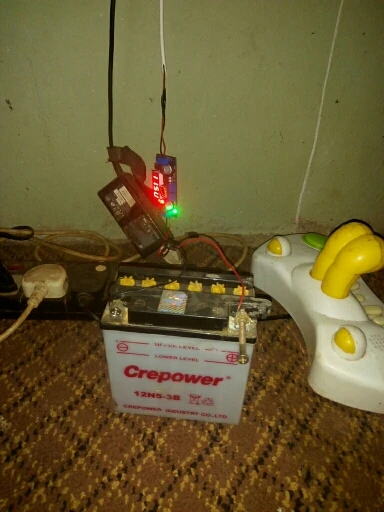

2. Используйте как зарядное устройство

Использование:

(1) Убедитесь, что вам нужно зарядить Напряжение холостого хода аккумулятора и зарядный ток; (если параметры лития 3,7 в/2200 мАч, то Напряжение холостого хода составляет 4,2 в, максимальный зарядный ток 1С, т. Е. 2200ма)

(2) в условиях холостого хода Отрегулируйте «потенциометр напряжения» так, чтобы выходное напряжение достигло плавающего напряжения; (от перезаряжаемой литиевой батареи 3,7 в, выходное напряжение можно регулировать до 4,2 в)

(3) Отрегулируйте правую кнопку так, чтобы цифровой измеритель показывал значение выходного тока; Закороченный выходной терминал провода, затем Отрегулируйте «потенциометр тока» так, чтобы выходной ток достиг заданного значения зарядного тока.

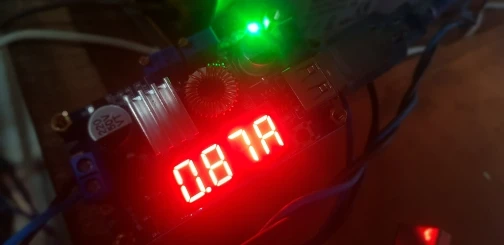

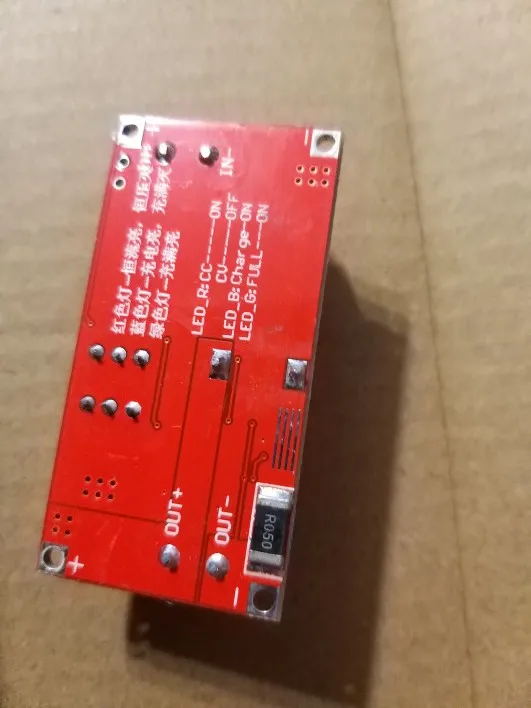

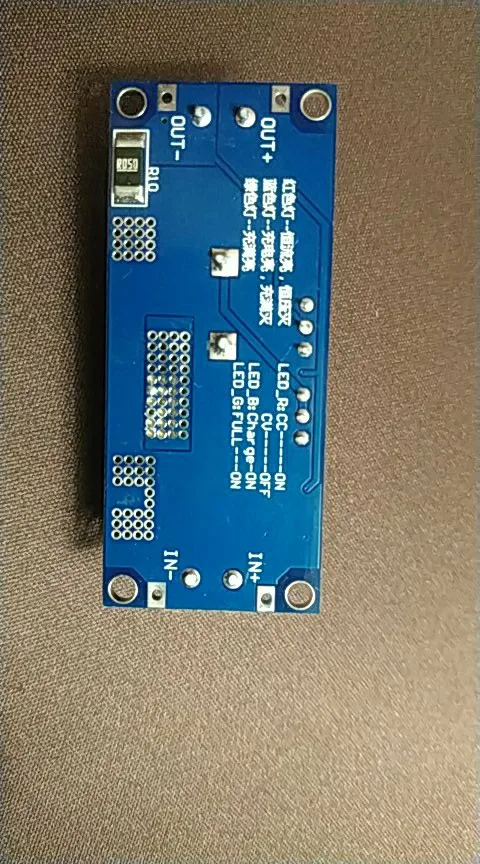

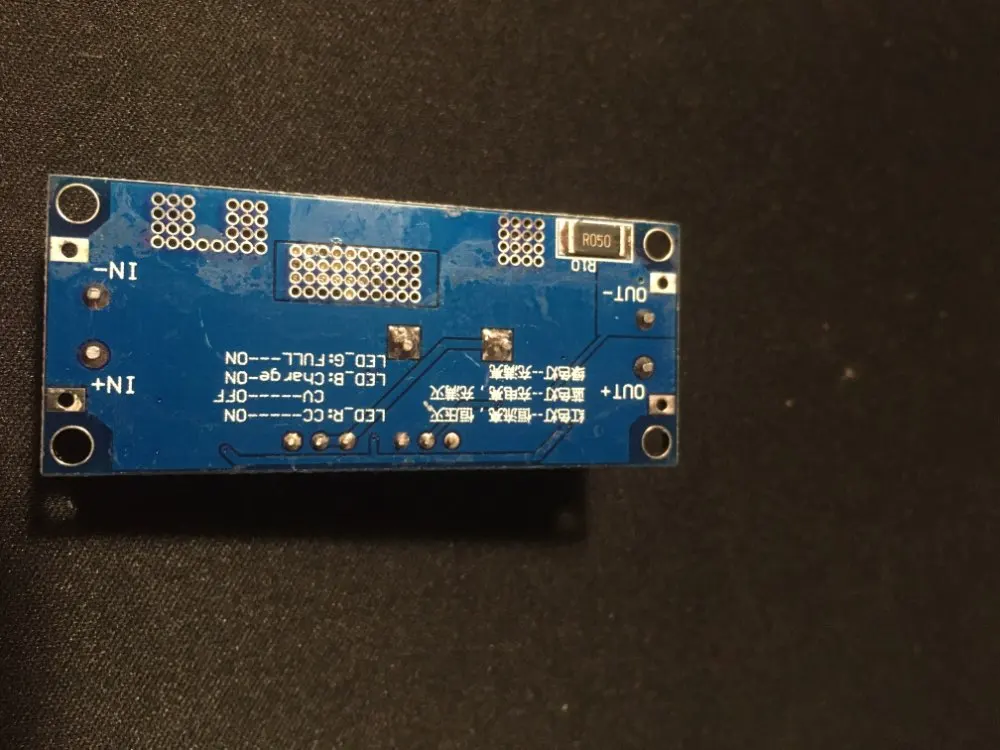

(4) заводская лампа поворота заряда по умолчанию в 0,1 раз превышает зарядный ток; (аккумулятор во время зарядки ток постепенно уменьшается, если Настройка тока заряда составляет 1 А, затем, когда ток заряда меньше 0,1 А, синий светильник выключен, горит зеленый светильник, это означает, что аккумулятор полностью заряжен)

(5) подключен к зарядке аккумулятора.

(1,2,3,4 шагов как: выход разгружен, не подключайте батарею)

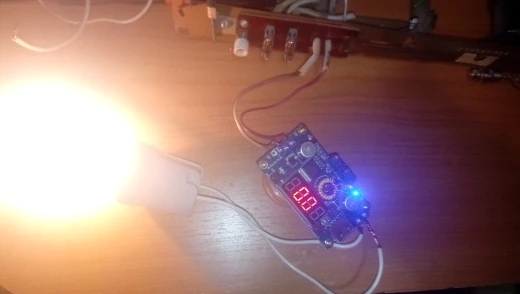

3. Используйте светодиодный светодиодного модуля драйвера постоянного тока

Использование:

(1) Отрегулируйте «потенциометр напряжения» так, чтобы выходное напряжение достигло желаемого значения.

(2) Отрегулируйте правую кнопку так, чтобы цифровой измеритель показывал значение выходного тока; Закороченный выходной терминал провода, затем Отрегулируйте «потенциометр тока» так, чтобы выходной ток достиг заданного рабочего тока светодиодный да.

(3) Подключите светодиодный, работайте.

(1,2 шагов как: выход разгружен, не подключайте светодиод)

Модуль с функцией ручной калибровки может корректировать отображение точности напряжения и тока. Если вы считаете, что текущее напряжение и точность тока соответствуют требованиям, не выполняйте следующие операции.

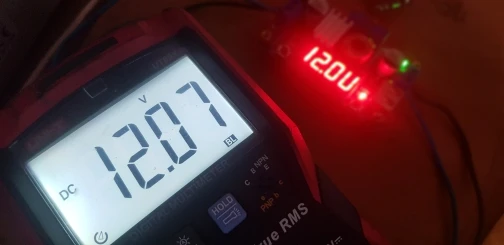

(1) Этапы калибровки выходного напряжения

Шаг 1. Отрегулируйте правую кнопку так, чтобы светодиод «OUT» загорелся, цифровой измеритель показывал значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, цифровой измеритель и светодиодный индикатор «OUT» мигают в синхронизации, чтобы вы вошли в режим калибровки выходного напряжения.

Шаг 2, нажмите правую кнопку (нормальная скорость), значение напряжения добавляет единицы измерения; Нажмите Левую кнопку, минус единицы измерения; Из-за единицы измерения менее 0,1 в, отображение минимального напряжения до 0,1 в, поэтому вам нужно непрерывно Нажать 1-5 раз, чтобы увидеть, как измеритель меняется на 0,1 в, Сколько раз вольтметр меняет на 0,1 в, нажав на кнопку, в зависимости от текущего отображаемого напряжения, чем выше напряжение, тем меньше количество нажатий.

Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры устанавливаются для автоматического отключения питания для сохранения.

(2) шаги калибровки входного напряжения

Шаг 1. Отрегулируйте правую кнопку так, чтобы светодиод «IN» загорелся, цифровой измеритель показывал значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, цифровой измеритель и светодисветодиодный «IN» мигают в синхронизации, чтобы вы вошли в режим калибровки входного напряжения.

Шаги 2 и 3 в соответствии с методом калибровки выходного напряжения.

(3) шаги калибровки выходного тока

Шаг 1. Отрегулируйте правую кнопку так, чтобы цифровой измеритель показывал значение выходного тока. Нажмите правую кнопку более 2 секунд, отпустите, цифровой счетчик мигнет в синхронизации, чтобы вы вошли в режим калибровки выходного тока.

Шаг 2. Последовательно Подключите к нагрузке амперметр, настройте правую и левую кнопки, чтобы изменить отображение цифрового измерителя, чтобы это соответствовало дисплею амперметра.

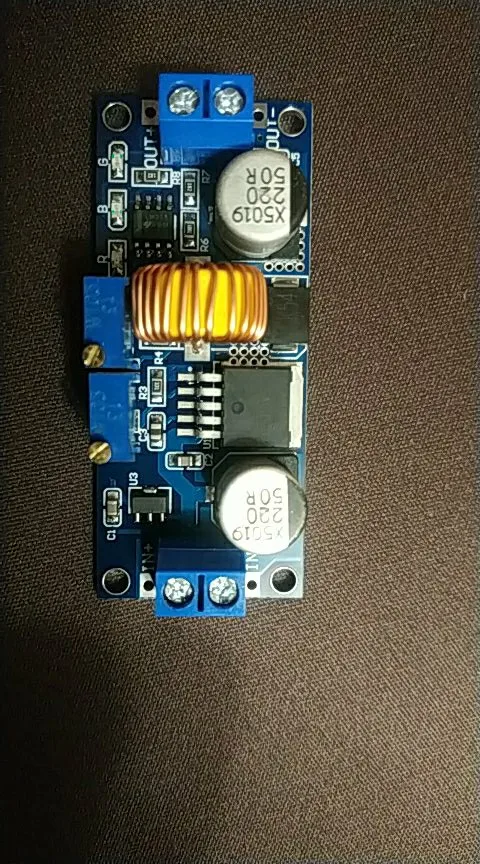

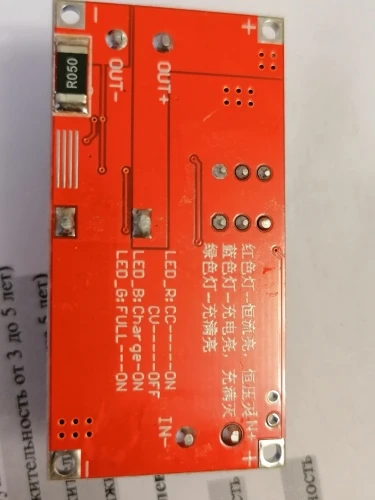

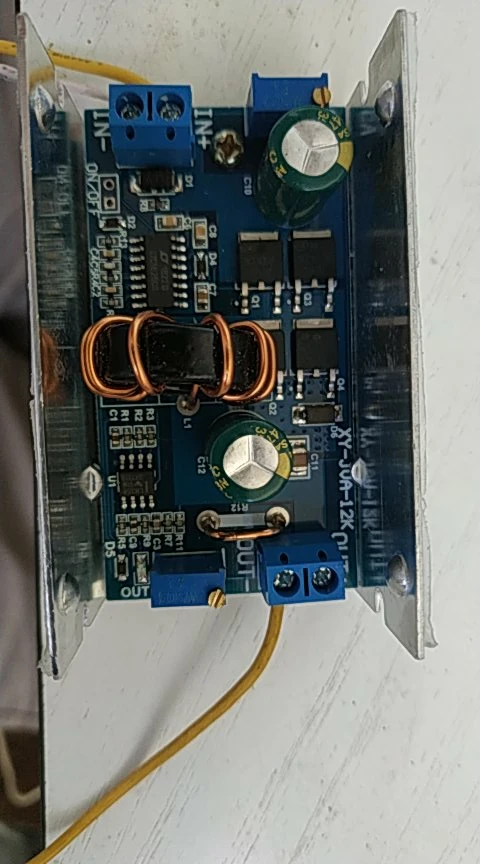

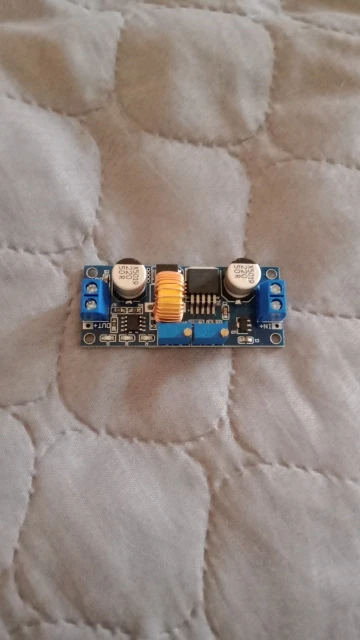

Название модуля: Синхронный выпрямительный декомпрессионный модуль 12 А, постоянный ток постоянного напряжения Свойство модуля: неизолирующий модуль давления (бак) синхронный выпрямитель Входное напряжение:4-32 в(Предел 35 в) пожалуйста kEep маржа напряжения.

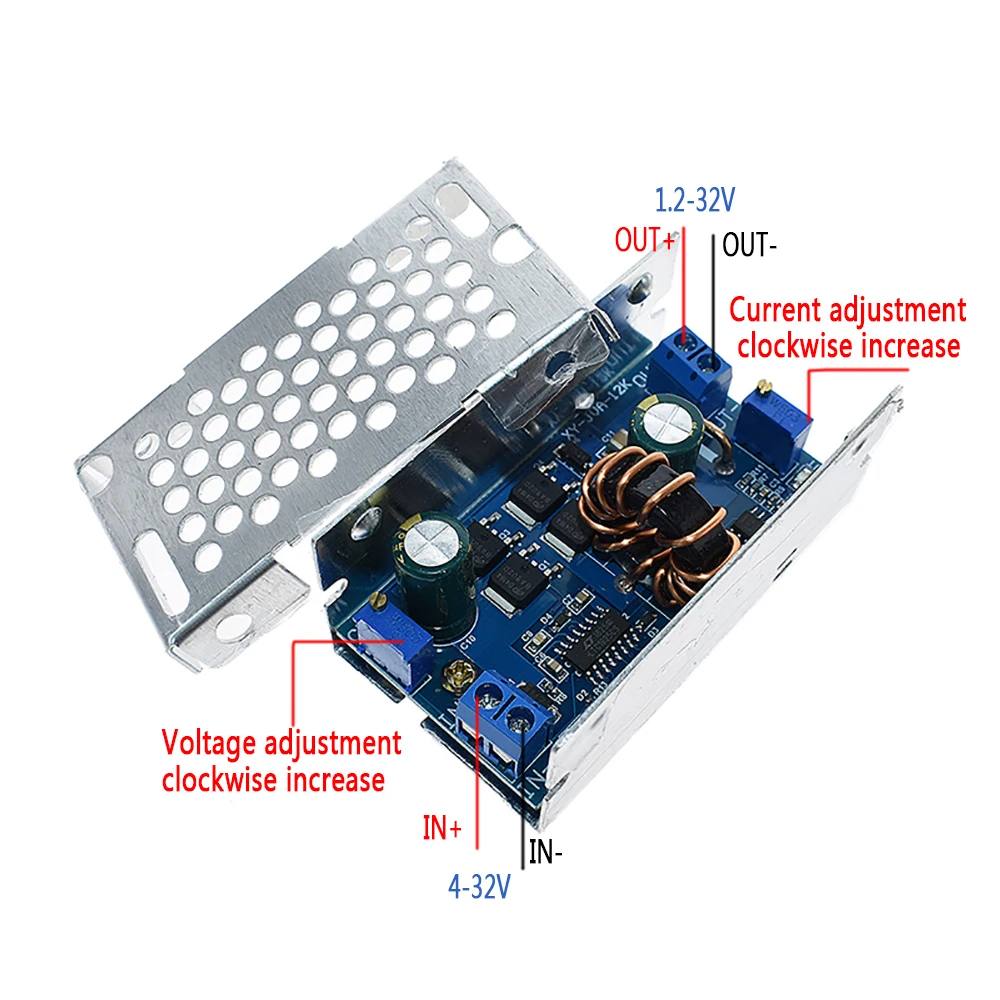

Регулируемое выходное напряжение:1,2-32 в(Выход по умолчанию около 18 в, если к модулю включен, обнаружен вращающийся потенциометр, выходное напряжение напряжения всегда не изменяется, вы сначала поменяете потенциометр напряжения против часовой стрелки круга выше 15) Минимальный перепад давления на входном выходе:0,8 В Выходной ток:0-12аВремя естественного рассеивания тепла 8А, температура не превышает 60 градусов. Используйте при высокой температуре. Выходной диапазон постоянного тока:0-12а Рабочая температура: -40 ~ + 85 градусов Рабочая частота: 150 кГц КПД преобразования: самый высокий 98% (КПД зависит от входного, выходного напряжения, тока, дифференциального давления) Защита от короткого замыкания: (ограниченный ток-это значение постоянного тока) Обратная Защита входа: нет(Если вам нужно ввести диод во входной строке) Выход анти-ретро-Защита: нет(Если вам нужно поместить диод в выходную строку, пожалуйста, добавьте антидиоды между выходом модуля и аккумулятором при использовании для зарядки приложения, В противном случае это повредит модуль.)

Способ настройки напряжения и тока: 1. Установите Выходное напряжение:Согласно вашему желанию, вы должны заряжать батарею со значением напряжения поплавковой зарядки или после последовательных светодиодов, параллельно отрегулируйте значение напряжения потенциометра постоянного давления (CV), выходное напряжение установлено на требуемое напряжение. (Без нагрузки) 2. Установите значение постоянного тока:Превратите первый потенциометр CC в 20 кругов по часовой стрелке, а выход короткого замыкания-с током мультиметра 20 А, и Отрегулируйте потенциометр CC до текущего значения, которое вам нужно установить. Примечание: напряжение настройки постоянного тока выше 1,2 в, в противном случае функция постоянного тока выйдет из строя.
